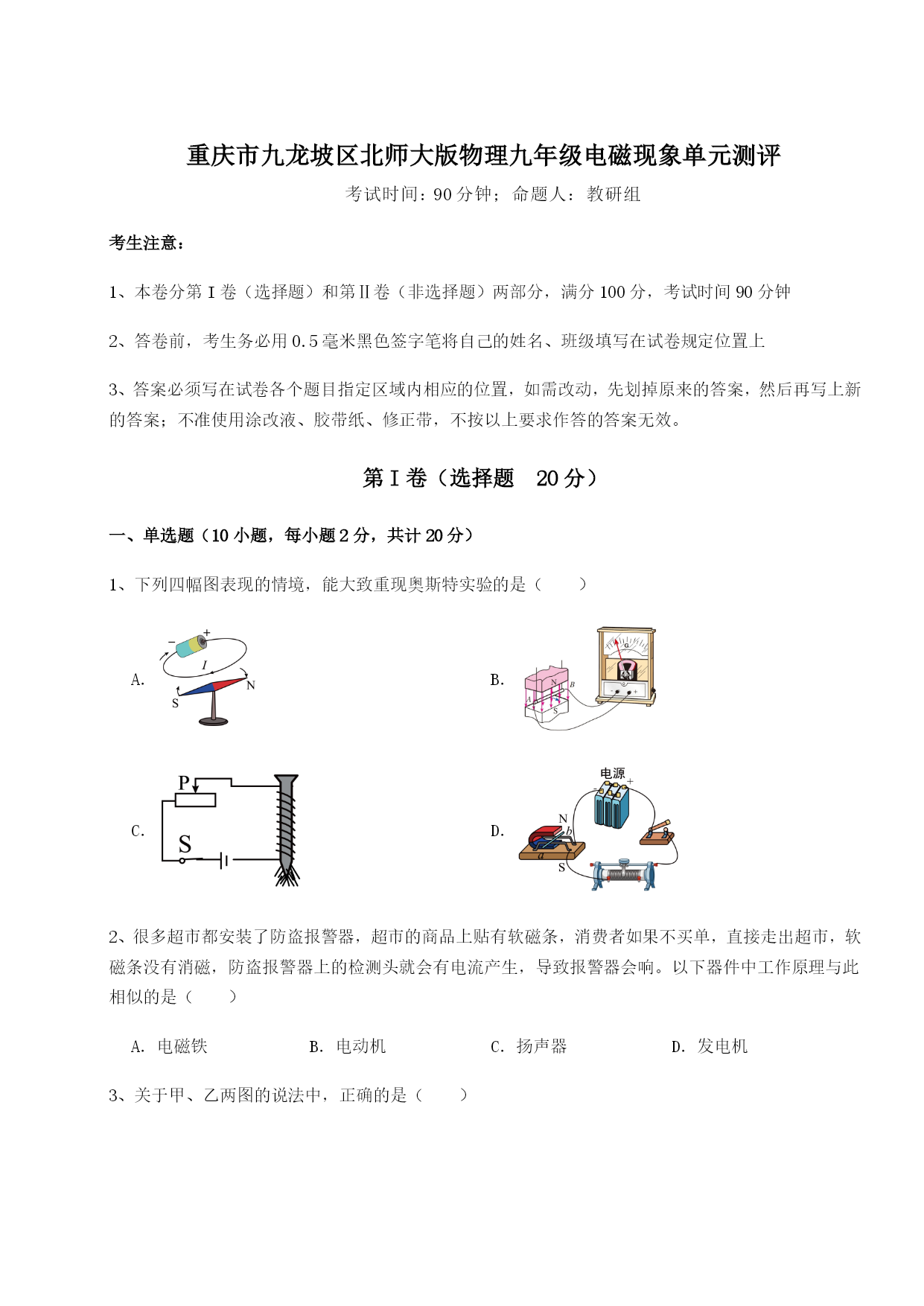

重庆市九龙坡区北师大版物理九年级电磁现象单元测评考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、下列四幅图表现的情境，能大致重现奥斯特实验的是（）A．B．C．D．2、很多超市都安装了防盗报警器，超市的商品上贴有软磁条，消费者如果不买单，直接走出超市，软磁条没有消磁，防盗报警器上的检测头就会有电流产生，导致报警器会响。以下器件中工作原理与此相似的是（）A．电磁铁B．电动机C．扬声器D．发电机3、关于甲、乙两图的说法中，正确的是（）A．甲图中改变电流大小，电流周围磁场强弱不发生改变B．甲图中改变电流方向，小磁针的偏转方向不发生改变C．利用乙图可研究电磁感应现象D．乙图中闭合开关后，静止的导体就会运动4、关于磁场，下列说法正确的是（）A．地磁场的N极在地理北极附近，S极在地理南极附近，地磁场的南北极与地理的南北极并不完全重合B．磁极间的相互作用是通过磁场发生的C．磁感线是磁场中真实存在的一些曲线D．磁体周围的磁感线从磁体的S极发出，回到磁体N极5、刷卡机广泛应用于银行、超市等。如图所示的POS刷卡机读出信息的原理是：当带有磁条的信用卡在刷卡机上刷过时，刷卡机的检测头就会产生感应电流，便可读出磁条上的信息。下列装置的工作原理与刷卡机读取信息原理相同的是（）A．B．C．D．6、勤思考、爱交流的小琴对电磁的知识进行了总结，并与小文进行交流。小文认为小琴的结论有的正确、有的错误。小琴总结的下列结论中正确的是（）A．导体中的负电荷在做定向移动时不一定产生磁场B．改变磁场的方向，通电导线在磁场中的受力方向就发生改变C．闭合回路的导体在磁场中做切割磁感线运动时，导体中就产生感应电流D．指南针之所以指南北，是因为受到地磁场的原因7、下列装置中是电动机工作原理的是（）A．B．C．D．8、如图所示的磁感线的分布状况，对①端和②端的极性判断正确的是()A．①是N极，②是S极B．①是S极，②是N极C．①和②都是S极D．①和②都是N极9、如图是探究“让通电导体在磁场中动起来”的装置图，下列说法正确的是()A．该装置探究的是电动机的原理B．该装置探究的是发电机的原理C．只改变电流方向时，通电导体的受力方向不变D．只改变磁场方向时，通电导体的受力方向不变10、下列关于磁场和磁感线的说法中正确的有（）①磁场看不见摸不着，但是可以借助小磁针感知它的存在②磁感线是磁体周围空间实际存在的曲线③磁场中某点的磁场方向是由放在该点的小磁针N极决定的④地磁场的磁感线是从地球南极附近发出回到北极附近的A．①④B．②③C．①②D．②④第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图所示，是探究“磁场对通电导线的作用”的实验装置，当闭合开关S时，导线ab中电流的方向是从（选填“a到b”或“b到a），导线ab受到磁场力的作用而向左运动，如果只改变电流方向，那么导线ab将向运动。科学家在该实验基础上发明了电动机，实现了把能转化为机械能。2、如图所示，R0是一个光敏电阻，光敏电阻的阻值随光照强度的增加而减小，R是电阻箱（已调至合适阻值），它们和继电器组成自动控制电路来控制路灯，白天灯熄，夜晚灯亮，则给路灯供电的电源应接在（选填ab，bc或ac）两端；如果将电阻箱R的阻值调小，则路灯比原来（选填“早一些”或“迟一些”）亮。3、如图为电动机和发电机模型，其中图（选填“甲”或“乙”）为电动机模型，其工作原理是；电动机工作时，能够使线圈平稳，连续不停地转动下去是靠实现的．4、如图所示是小明设计的手摇电筒，其内部除灯泡，导线外只有固定的线圈和可来回运动的条形磁铁，当他沿图中箭头方向来回摇动手电筒时，灯泡发光，手摇电筒应用的是原理。5、根据材料信息及所学知识回答问题：地球本身就是一个巨大的磁体，它的周围空间存在的磁场叫做地磁场。当太阳外层空间的带电粒子以极大的速度辐射（太阳风）至地球附近时，地球周围的地磁场会使太阳风带来的大部分带电粒子改变运动方向（如图所示），保护地球不受辐射的伤害。①如图所示的司南，是我国制成的世界上最早的工具；②地磁N极在地理极附近；③太阳风遇到地磁场为什么会改变运动方向？请你用学过的知识进行合理猜想。6、
