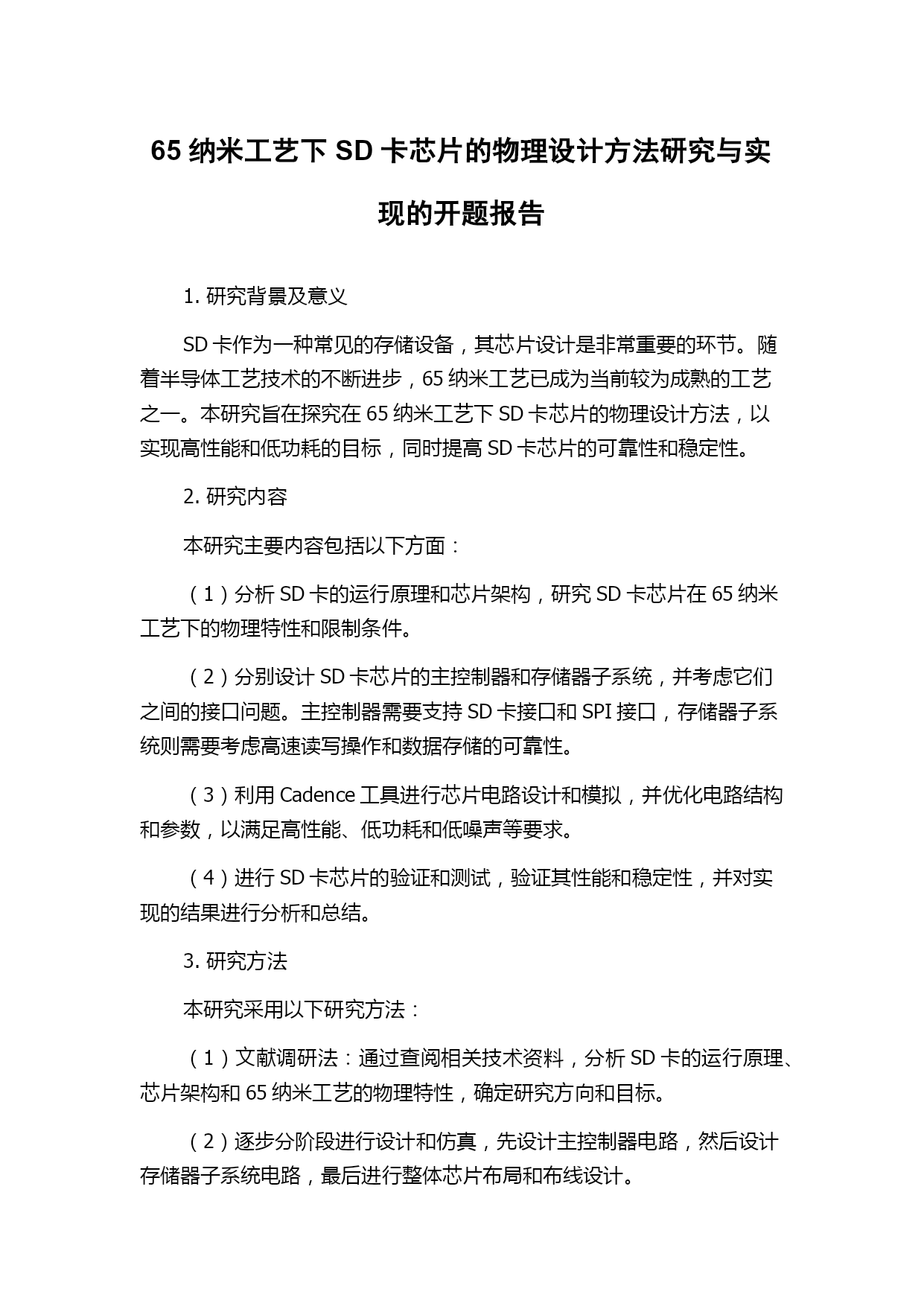

65纳米工艺下SD卡芯片的物理设计方法研究与实现的开题报告1.研究背景及意义SD卡作为一种常见的存储设备，其芯片设计是非常重要的环节。随着半导体工艺技术的不断进步，65纳米工艺已成为当前较为成熟的工艺之一。本研究旨在探究在65纳米工艺下SD卡芯片的物理设计方法，以实现高性能和低功耗的目标，同时提高SD卡芯片的可靠性和稳定性。2.研究内容本研究主要内容包括以下方面：（1）分析SD卡的运行原理和芯片架构，研究SD卡芯片在65纳米工艺下的物理特性和限制条件。（2）分别设计SD卡芯片的主控制器和存储器子系统，并考虑它们之间的接口问题。主控制器需要支持SD卡接口和SPI接口，存储器子系统则需要考虑高速读写操作和数据存储的可靠性。（3）利用Cadence工具进行芯片电路设计和模拟，并优化电路结构和参数，以满足高性能、低功耗和低噪声等要求。（4）进行SD卡芯片的验证和测试，验证其性能和稳定性，并对实现的结果进行分析和总结。3.研究方法本研究采用以下研究方法：（1）文献调研法：通过查阅相关技术资料，分析SD卡的运行原理、芯片架构和65纳米工艺的物理特性，确定研究方向和目标。（2）逐步分阶段进行设计和仿真，先设计主控制器电路，然后设计存储器子系统电路，最后进行整体芯片布局和布线设计。（3）采用Cadence工具进行电路设计和模拟，利用仿真结果进行电路优化和性能测试。（4）通过实验验证和结果分析，评估SD卡芯片的可行性和性能特点。4.研究预期成果本研究预期达到以下成果：（1）掌握SD卡的运行原理和芯片架构，了解65纳米工艺下SD卡芯片的物理特性和限制条件。（2）设计出满足高性能、低功耗和低噪声等需求的SD卡芯片，并进行电路仿真和优化。（3）进行实验验证和结果分析，评估SD卡芯片的可行性和性能特点，并撰写相关研究报告。
