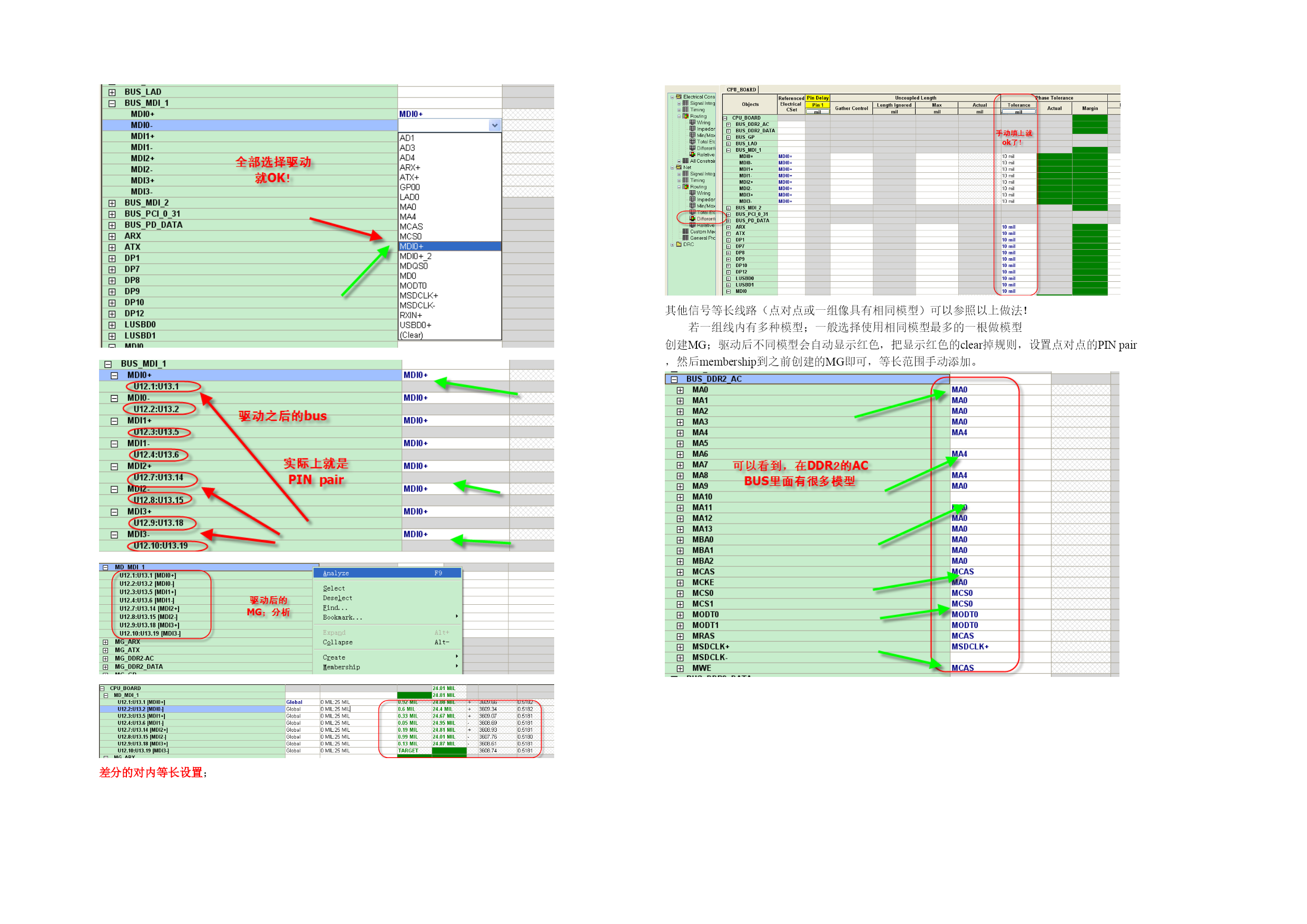

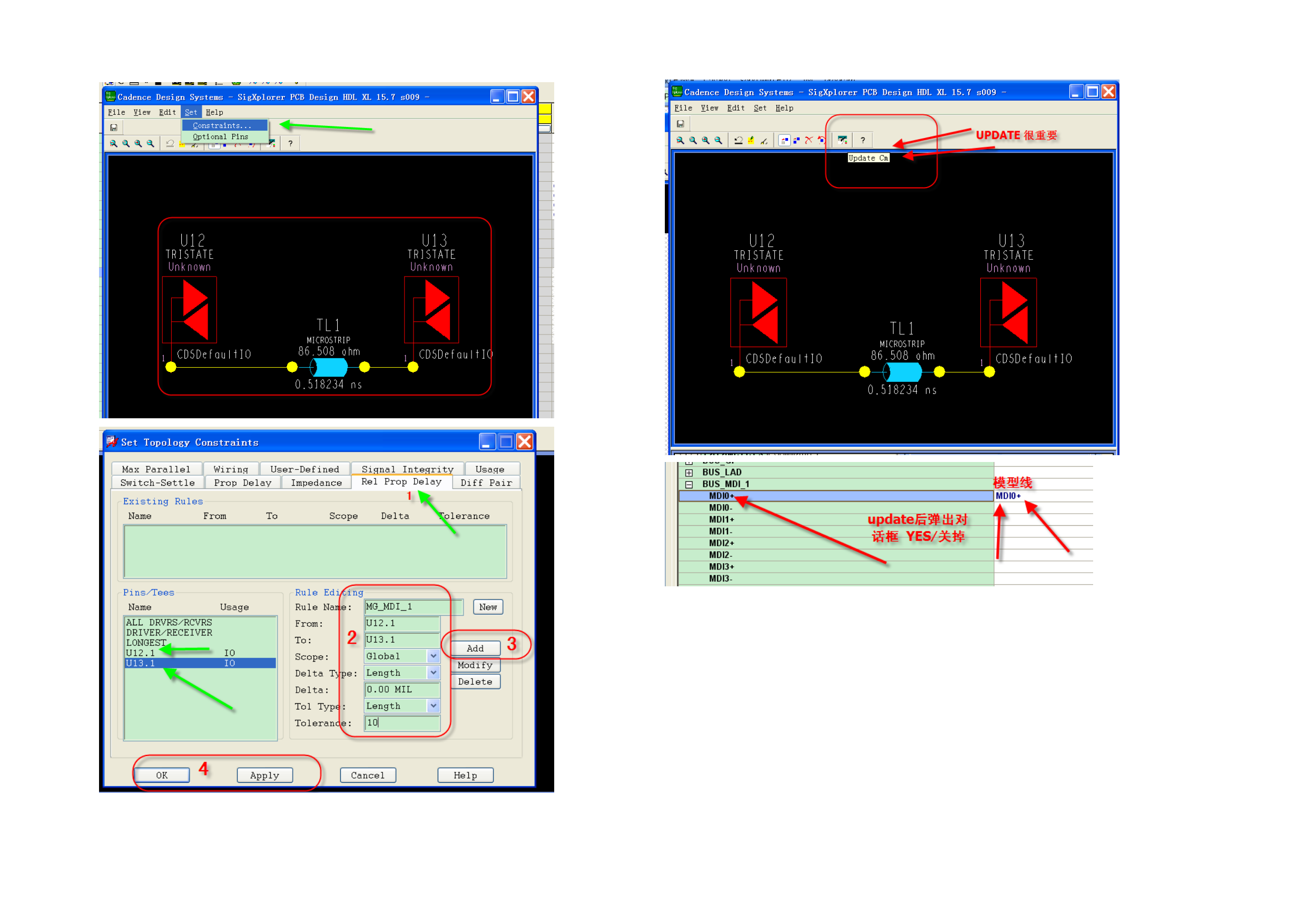

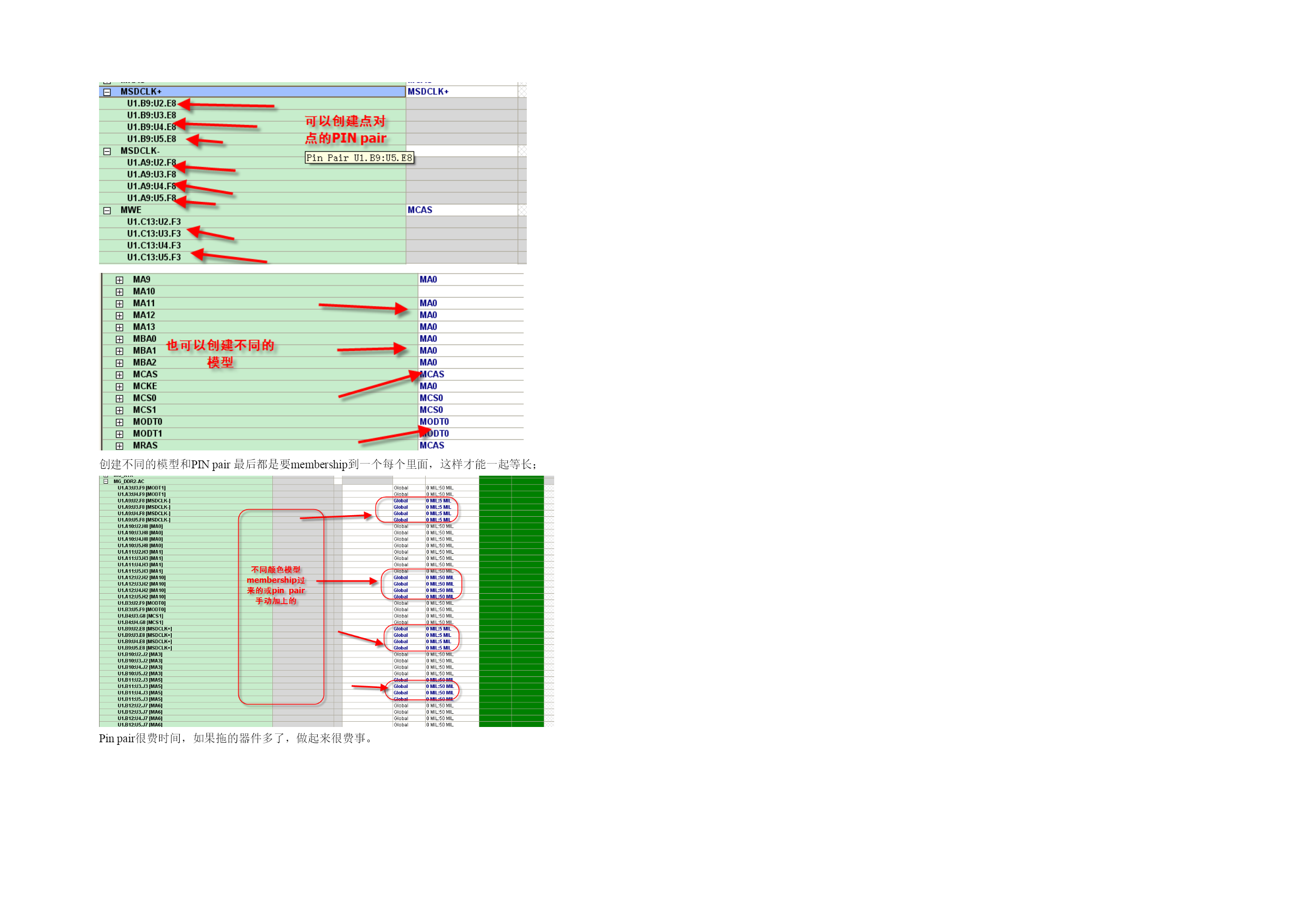

首先，拉好差分线；打开约束管理器，创建BUS（也可以再拉线之前创建，个人习惯拉线前设好所有的总线BUS）;创建MG；差分的对内等长设置；其他信号等长线路（点对点或一组像具有相同模型）可以参照以上做法！若一组线内有多种模型；一般选择使用相同模型最多的一根做模型创建MG；驱动后不同模型会自动显示红色，把显示红色的clear掉规则，设置点对点的PINpair，然后membership到之前创建的MG即可，等长范围手动添加。创建不同的模型和PINpair最后都是要membership到一个每个里面，这样才能一起等长；Pinpair很费时间，如果拖的器件多了，做起来很费事。
