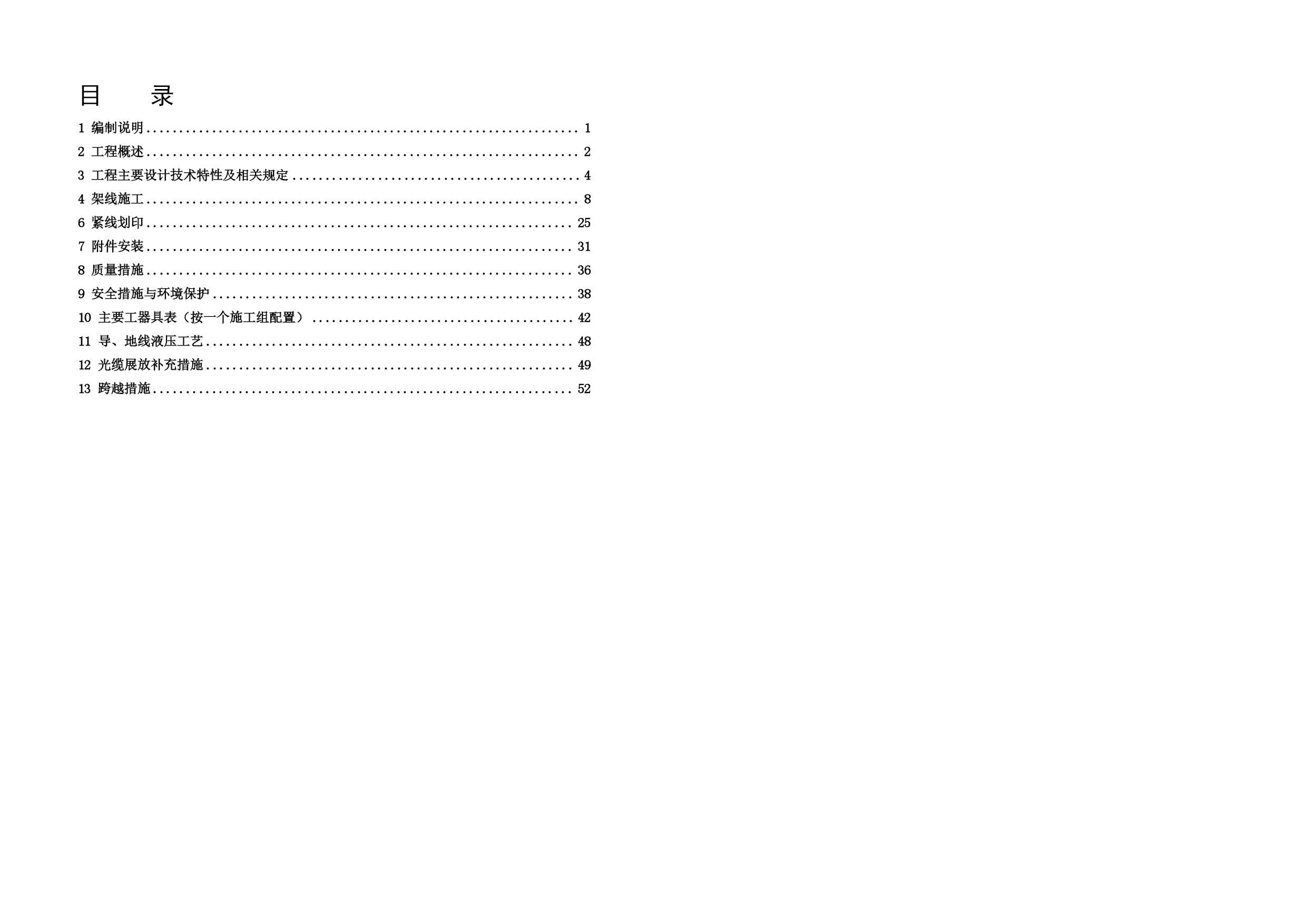

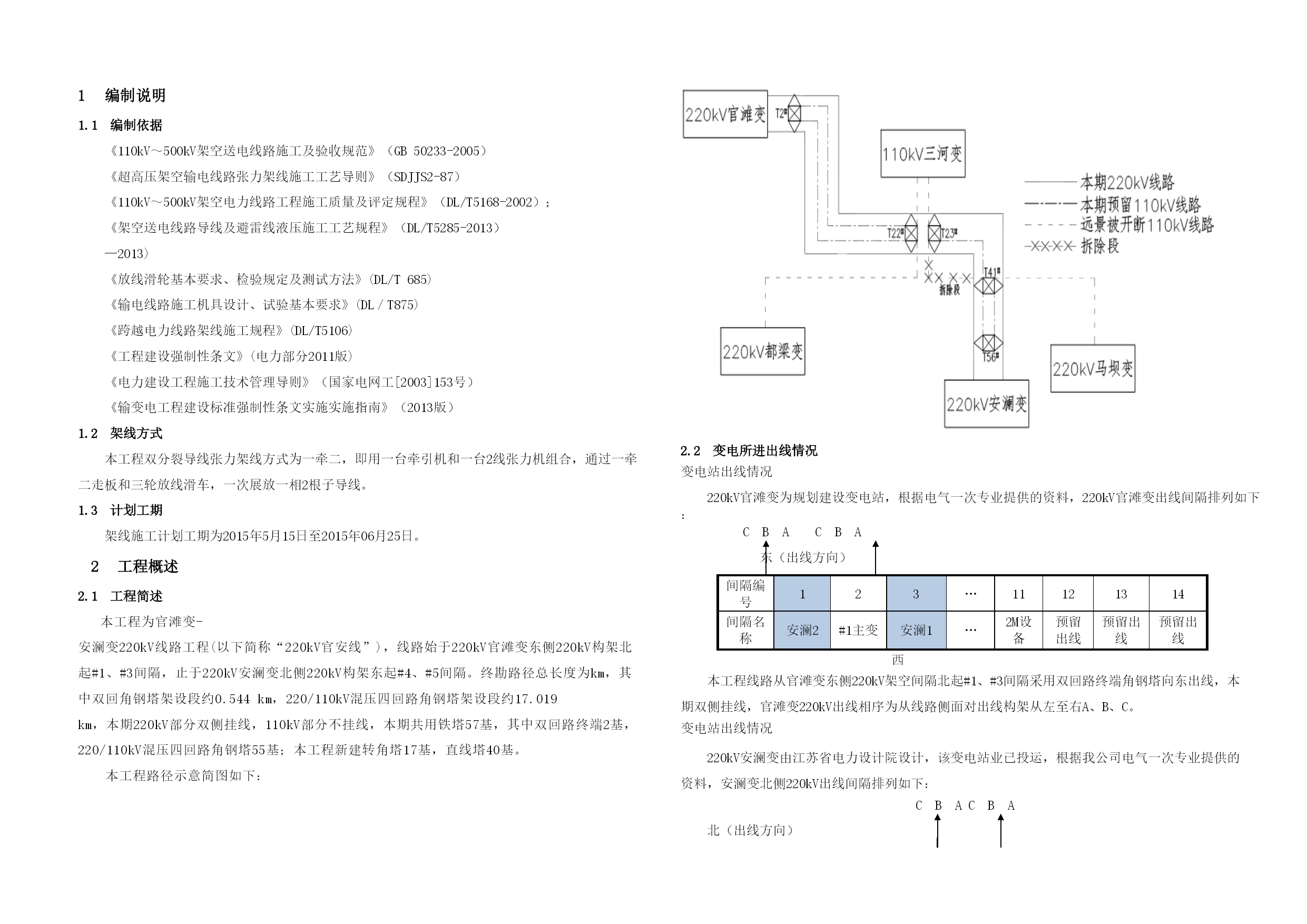

安全审核：年月日质量审核：年月日技术审核：年月日编写：年月日目录TOC\o"1-1"\h\z\uHYPERLINK\l"_Toc21098"1编制说明PAGEREF_Toc210981HYPERLINK\l"_Toc4648"2工程概述PAGEREF_Toc46482HYPERLINK\l"_Toc22969"3工程主要设计技术特性及相关规定PAGEREF_Toc229694HYPERLINK\l"_Toc22492"4架线施工PAGEREF_Toc224928HYPERLINK\l"_Toc4675"6紧线划印PAGEREF_Toc467525HYPERLINK\l"_Toc1867"7附件安装PAGEREF_Toc186731HYPERLINK\l"_Toc13163"8质量措施PAGEREF_Toc1316336HYPERLINK\l"_Toc26001"9安全措施与环境保护PAGEREF_Toc2600138HYPERLINK\l"_Toc25338"10主要工器具表（按一个施工组配置）PAGEREF_Toc2533842HYPERLINK\l"_Toc18656"11导、地线液压工艺PAGEREF_Toc1865648HYPERLINK\l"_Toc28606"12光缆展放补充措施PAGEREF_Toc2860649HYPERLINK\l"_Toc28606"13跨越措施52编制说明编制依据《110kV～500kV架空送电线路施工及验收规范》（GB50233-2005）《超高压架空输电线路张力架线施工工艺导则》（SDJJS2-87）《110kV～500kV架空电力线路工程施工质量及评定规程》（DL/T5168-2002）；《架空送电线路导线及避雷线液压施工工艺规程》（DL/T5285-2013）—2013)《放线滑轮基本要求、检验规定及测试方法》(DL/T685)《输电线路施工机具设计、试验基本要求》(DL／T875)《跨越电力线路架线施工规程》(DL/T5106)《工程建设强制性条文》(电力部分2011版)《电力建设工程施工技术管理导则》（国家电网工[2003]153号）《输变电工程建设标准强制性条文实施实施指南》（2013版）架线方式本工程双分裂导线张力架线方式为一牵二，即用一台牵引机和一台2线张力机组合，通过一牵二走板和三轮放线滑车，一次展放一相2根子导线。计划工期架线施工计划工期为2015年5月15日至2015年06月25日。工程概述工程简述本工程为官滩变-安澜变220kV线路工程(以下简称“220kV官安线”)，线路始于220kV官滩变东侧220kV构架北起#1、#3间隔，止于220kV安澜变北侧220kV构架东起#4、#5间隔。终勘路径总长度为km，其中双回角钢塔架设段约0.544km，220/110kV混压四回路角钢塔架设段约17.019km，本期220kV部分双侧挂线，110kV部分不挂线，本期共用铁塔57基，其中双回路终端2基，220/110kV混压四回路角钢塔55基；本工程新建转角塔17基，直线塔40基。本工程路径示意简图如下：变电所进出线情况变电站出线情况220kV官滩变为规划建设变电站，根据电气一次专业提供的资料，220kV官滩变出线间隔排列如下：CBACBA东（出线方向）间隔编号123…11121314间隔名称安澜2#1主变安澜1…2M设备预留出线预留出线预留出线西本工程线路从官滩变东侧220kV架空间隔北起#1、#3间隔采用双回路终端角钢塔向东出线，本期双侧挂线，官滩变220kV出线相序为从线路侧面对出线构架从左至右A、B、C。变电站出线情况220kV安澜变由江苏省电力设计院设计，该变电站业已投运，根据我公司电气一次专业提供的资料，安澜变北侧220kV出线间隔排列如下：CBACBA北（出线方向）间隔编号87654321间隔名称预留#5主变都梁1预留出线官滩1官滩2朱坝1朱坝2预留#3主变南本工程220kV线路从官滩变北侧220kV构架东起#4、#5间隔采用双回路终端塔向北出线，安澜变220kV出线相序为从线路侧面对出线构架从左至右A、B、C。导、地线型号本工程导线采用2×JL1/LHA1-210/220铝合金芯高导电率铝绞线，每相采用双分裂垂直布置。地线采用2根60芯OPGW复合光缆；进线档分流地线采用JLB40-150铝包钢绞线。全线地线均逐塔接地。工程主要设计技术特性及相关规定导线、分流地线、OPGW符合光缆地线
