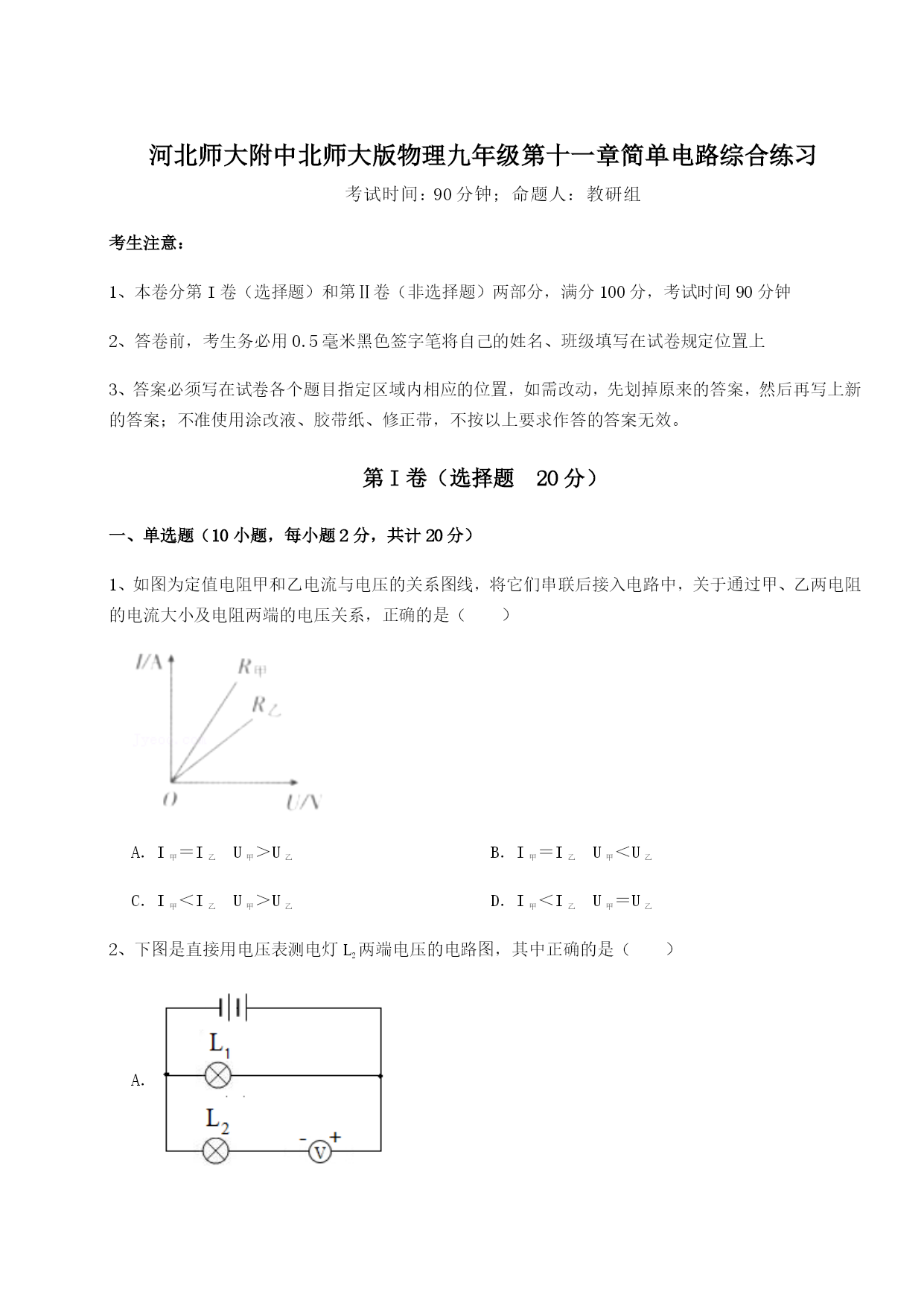

河北师大附中北师大版物理九年级第十一章简单电路综合练习考试时间:90分钟;命题人:教研组考生注意:1、本卷分第I卷(选择题)和第Ⅱ卷(非选择题)两部分,满分100分,考试时间90分钟2、答卷前,考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置,如需改动,先划掉原来的答案,然后再写上新的答案;不准使用涂改液、胶带纸、修正带,不按以上要求作答的答案无效。第I卷(选择题20分)一、单选题(10小题,每小题2分,共计20分)1、如图为定值电阻甲和乙电流与电压的关系图线,将它们串联后接入电路中,关于通过甲、乙两电阻的电流大小及电阻两端的电压关系,正确的是()A.I甲=I乙U甲>U乙B.I甲=I乙U甲<U乙C.I甲<I乙U甲>U乙D.I甲<I乙U甲=U乙2、下图是直接用电压表测电灯L2两端电压的电路图,其中正确的是()A.B.C.D.3、在相同温度下,关于导体的电阻,下列说法正确的是()A.铜线的电阻一定比铝线的小B.长度相同粗细也相同的铜线和铝线电阻相等C.长度相同的两根铜线,粗的那根电阻较大D.粗细相同的两根铜线,长的那根电阻较大4、下列家庭电路设计中,既满足电灯和换气扇能独立工作,又符合安全用电要求的是()A.B.C.D.5、如图所示,取两个相同的不带电的验电器A和B,将用丝绸摩擦过的玻璃棒与验电器A的金属球接触后,再用带有绝缘手柄的金属绝缘手柄杆把A和B的金属球连接起来。下列说法正确的是()A.摩擦起电的实质是电子的转移,玻璃棒与丝绸摩擦时得到电子B.验电器的金属箔片张开,说明金属箔片带了异种电荷C.金属杆接触两个金属球的瞬间,金属杆中的电流方向是从A到BD.如果将金属杆的绝缘手柄去掉,观察到的现象相同6、在如图所示的电路中,电流表测量的是()A.通过灯L1和灯L2的电流之和B.通过灯L1和灯L2的电流之差C.通过灯L1的电流D.通过灯L2的电流7、有关电阻的说法,以下正确的是()A.加在导体两端的电压增大两倍,导体的电阻也增大两倍B.当导体两端的电压和通过导体的电流为零时,导体的电阻为零C.电阻是导体本身的一种性质,与电压和电流无关D.只有导体有电阻,绝缘体没有电阻8、下列说法中正确的是()A.如甲图当带电物体靠近不带电的验电器时,金属箔片会张开一定角度B.如乙图瓶子内的空气推动塞子跳起时,空气的内能增大C.如丙图是研究做功可改变内能的装置,缓慢压缩空气,空气内能一定增大D.如丁图表示的是内燃机压缩冲程,该冲程中气缸内分子运动的剧烈程度减弱9、在如图甲所示的电路中,闭合开关S后,两个灯泡都能发光,电流表A1A2的指针均在下图所示的位置,则下列说法中正确的是()A.电流表A2的示数2.4AB.通过灯L1的电流为1.92AC.通过灯L1的电流为0.48AD.电流表A1的示数是0.48A10、如图所示,当人触摸科技馆内“静电球”时,头发便会飘起来,形成“怒发冲冠”的现象。关于这个现象的说法错误的是()A.手必须与“静电球”的外壳不断摩擦起电B.散开的头发带的一定是同种电荷C.在干燥的环境中完成这个实验会更容易D.脚与大地之间必须用绝缘体隔离第Ⅱ卷(非选择题80分)二、填空题(10小题,每小题3分,共计30分)1、如图所示,要使灯L1和灯L2并联在电路中,应闭合的开关是(A.S1B.S2C.S3);要使灯L1和灯L2串联在电路中,应闭合的开关是(A.S1B.S2C.S3);开关(A.S1B.S2C.S3)不能同时闭合,否则会发生短路。2、电学实验中,电压表应在电路中(选填“串联”或“并联”),所测电压不超过电压表的。如图所示,在“用滑动变阻器改变电路中的电流”实验中,为了使变阻器滑片P向右滑动时电流表的示数变大,应将变阻器的接线柱(选填“A”、“B”)与电流表相连;闭合电键前,滑片P应移到变阻器的端(选填“A”、“B”)。3、在如图所示的电路中,电源电压保持不变。电路中存一处故障,且故障只发生在电阻、处,闭合开关后:若A表不变,V不变,则故障是;若A表不变,V变大,则故障是;若A表变大,V不变,则故障是;若A表变大,V变大,则故障是。4、如图所示的电路,电源是由两节干电池串联而成的,当开关S闭合后,电流表A1的示数为1.6A,电流表A2的示数为0.9A,则L1中的电流是A,L2中的电流是A,L2上的电压是V。5、如图所示,若闭合开关S,电路将路(选填“断”、“短”或“通”).若要使电路中的两灯L1和L2串联,则应拆除一根导线(选填“a”、“b”或“c”).若要使电路中的两灯L1和L2并联,则改变一根导线(选填“a”、
