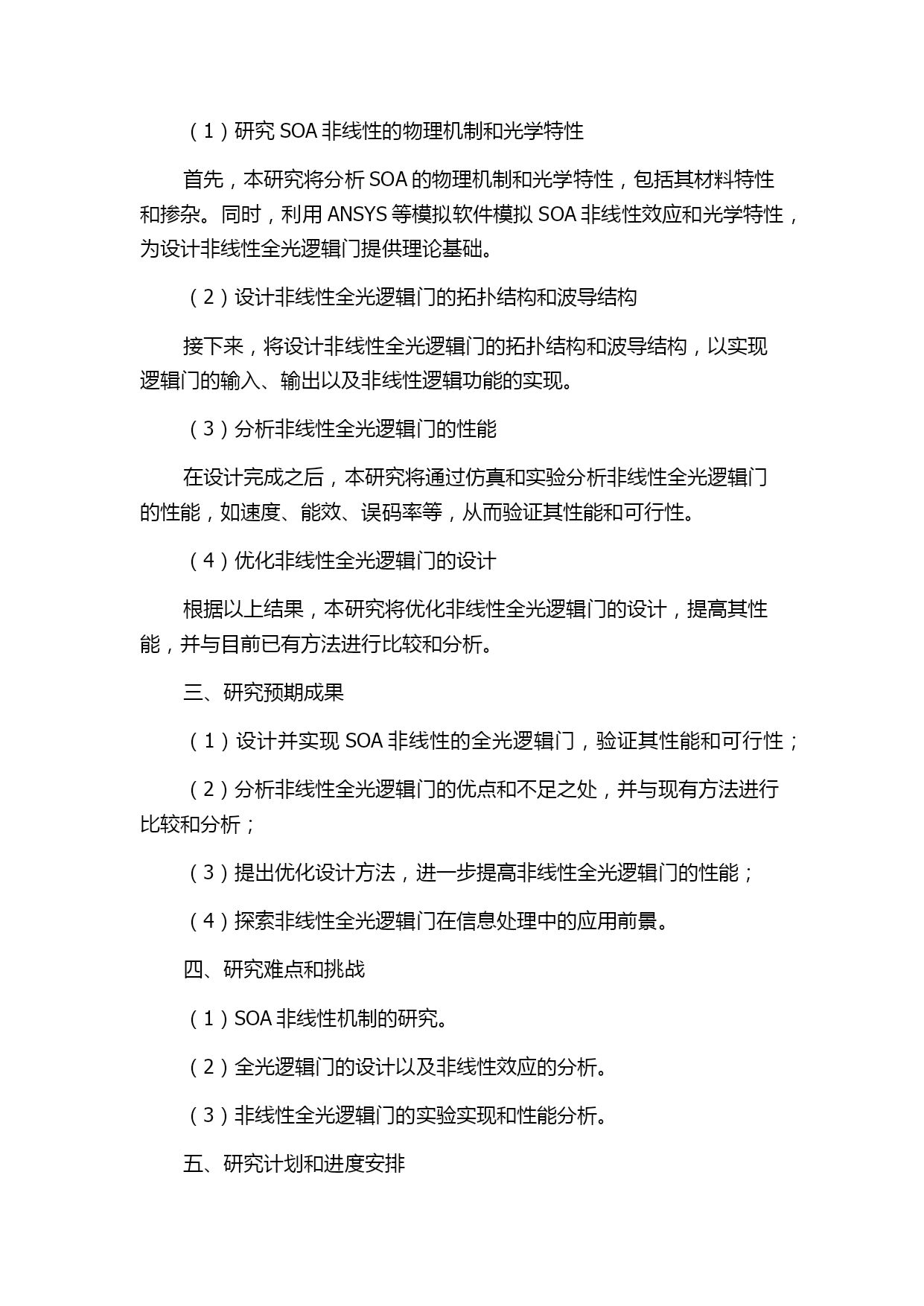

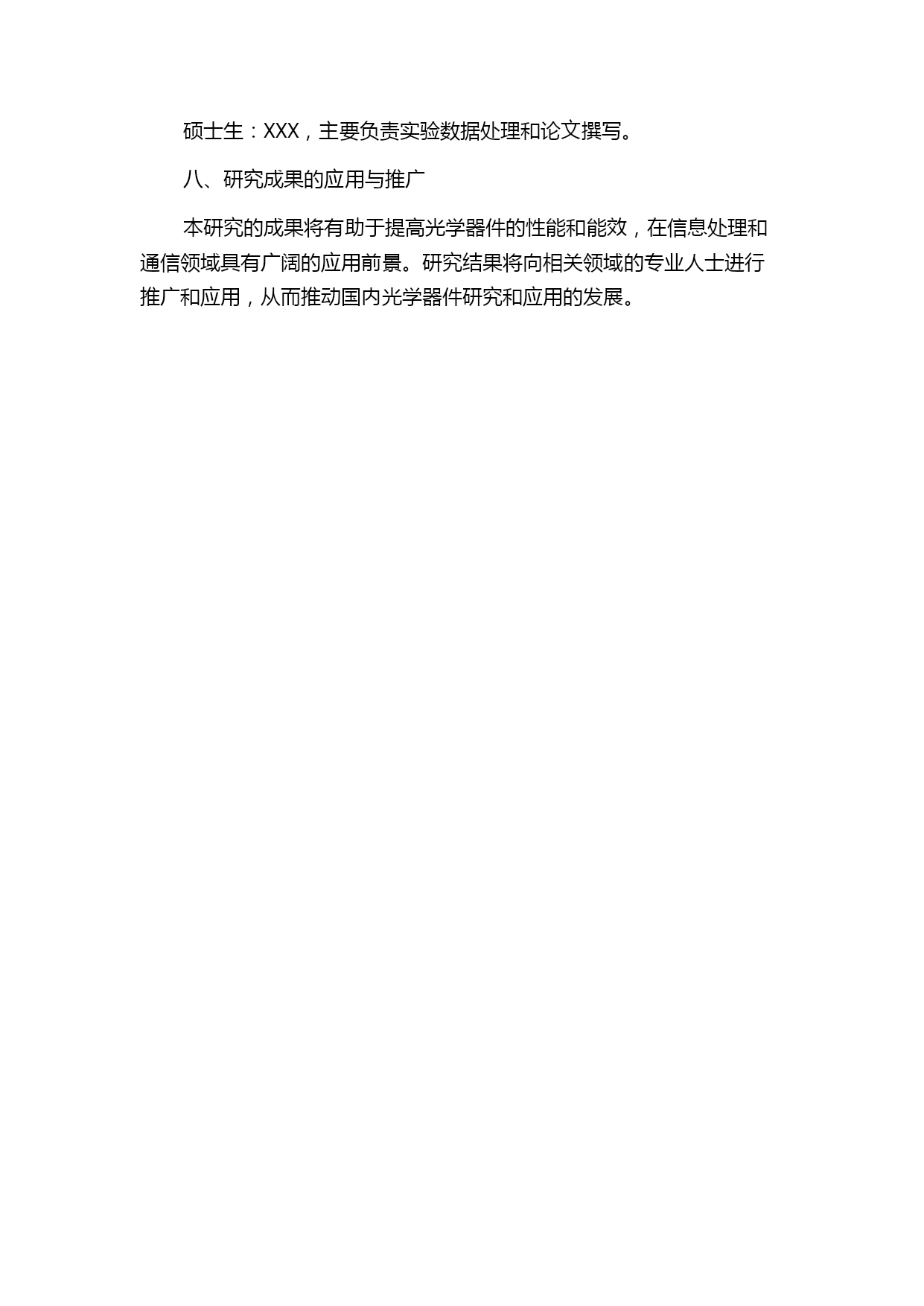

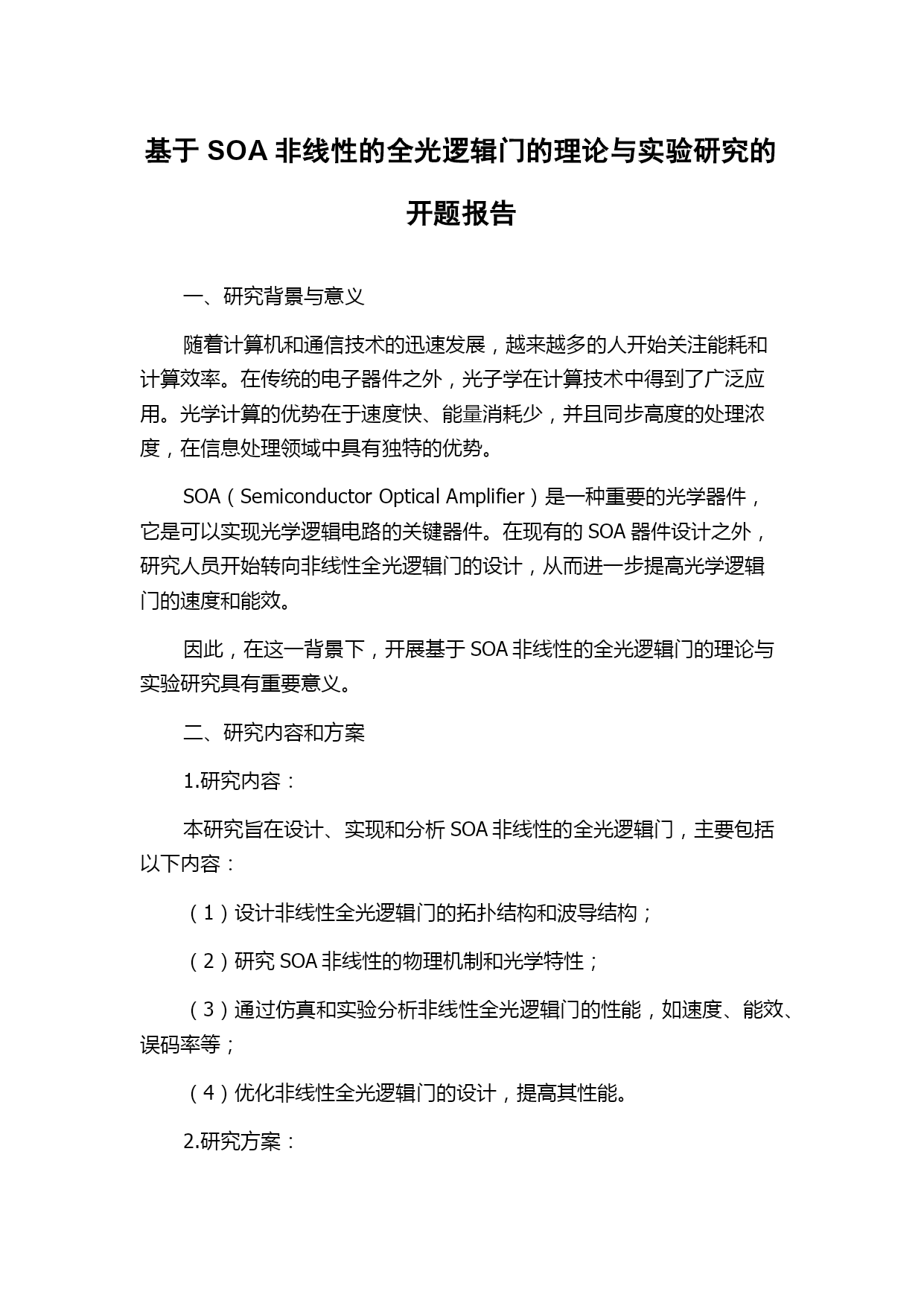

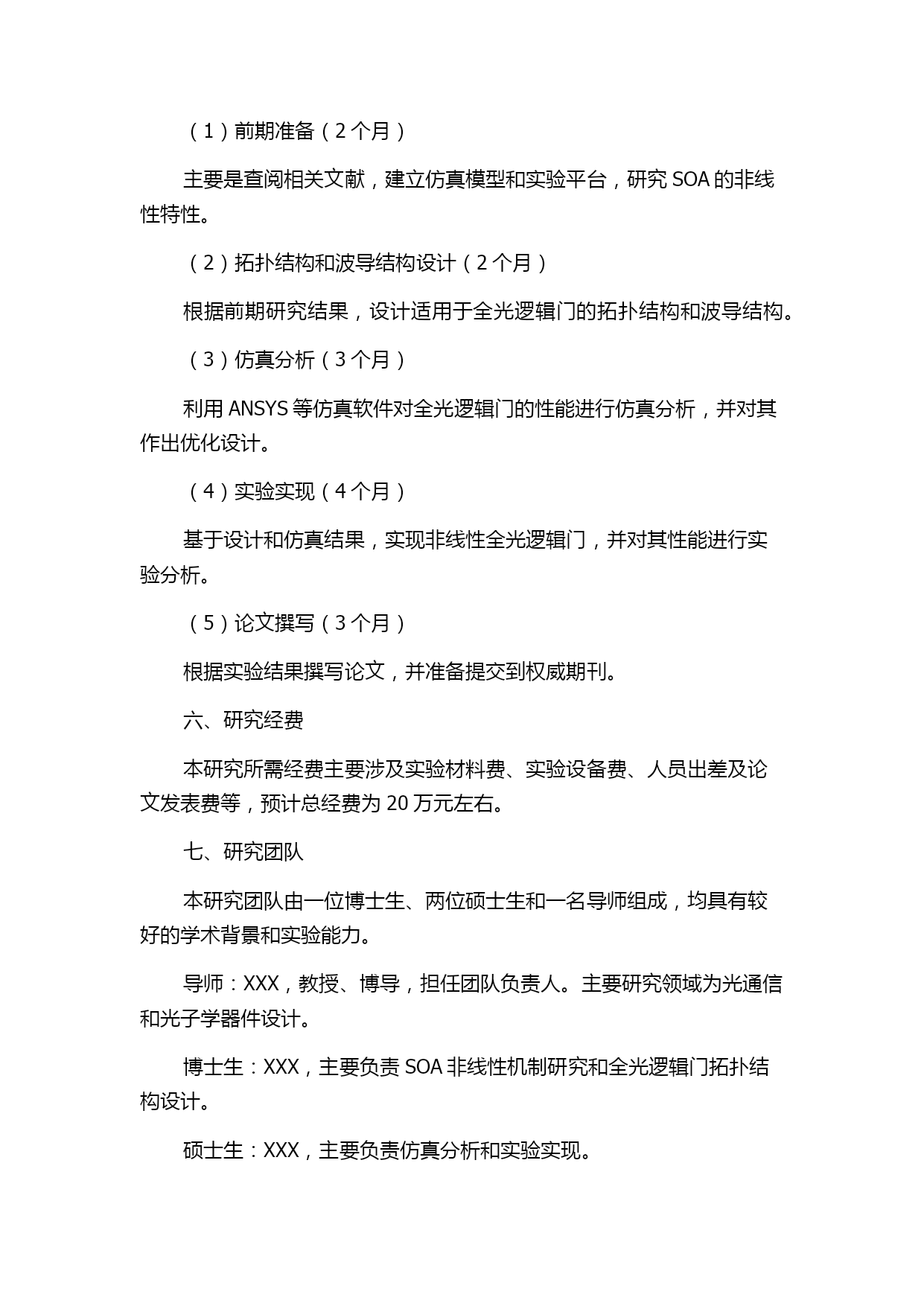

基于SOA非线性的全光逻辑门的理论与实验研究的开题报告一、研究背景与意义随着计算机和通信技术的迅速发展，越来越多的人开始关注能耗和计算效率。在传统的电子器件之外，光子学在计算技术中得到了广泛应用。光学计算的优势在于速度快、能量消耗少，并且同步高度的处理浓度，在信息处理领域中具有独特的优势。SOA（SemiconductorOpticalAmplifier）是一种重要的光学器件，它是可以实现光学逻辑电路的关键器件。在现有的SOA器件设计之外，研究人员开始转向非线性全光逻辑门的设计，从而进一步提高光学逻辑门的速度和能效。因此，在这一背景下，开展基于SOA非线性的全光逻辑门的理论与实验研究具有重要意义。二、研究内容和方案1.研究内容：本研究旨在设计、实现和分析SOA非线性的全光逻辑门，主要包括以下内容：（1）设计非线性全光逻辑门的拓扑结构和波导结构；（2）研究SOA非线性的物理机制和光学特性；（3）通过仿真和实验分析非线性全光逻辑门的性能，如速度、能效、误码率等；（4）优化非线性全光逻辑门的设计，提高其性能。2.研究方案：（1）研究SOA非线性的物理机制和光学特性首先，本研究将分析SOA的物理机制和光学特性，包括其材料特性和掺杂。同时，利用ANSYS等模拟软件模拟SOA非线性效应和光学特性，为设计非线性全光逻辑门提供理论基础。（2）设计非线性全光逻辑门的拓扑结构和波导结构接下来，将设计非线性全光逻辑门的拓扑结构和波导结构，以实现逻辑门的输入、输出以及非线性逻辑功能的实现。（3）分析非线性全光逻辑门的性能在设计完成之后，本研究将通过仿真和实验分析非线性全光逻辑门的性能，如速度、能效、误码率等，从而验证其性能和可行性。（4）优化非线性全光逻辑门的设计根据以上结果，本研究将优化非线性全光逻辑门的设计，提高其性能，并与目前已有方法进行比较和分析。三、研究预期成果（1）设计并实现SOA非线性的全光逻辑门，验证其性能和可行性；（2）分析非线性全光逻辑门的优点和不足之处，并与现有方法进行比较和分析；（3）提出优化设计方法，进一步提高非线性全光逻辑门的性能；（4）探索非线性全光逻辑门在信息处理中的应用前景。四、研究难点和挑战（1）SOA非线性机制的研究。（2）全光逻辑门的设计以及非线性效应的分析。（3）非线性全光逻辑门的实验实现和性能分析。五、研究计划和进度安排（1）前期准备（2个月）主要是查阅相关文献，建立仿真模型和实验平台，研究SOA的非线性特性。（2）拓扑结构和波导结构设计（2个月）根据前期研究结果，设计适用于全光逻辑门的拓扑结构和波导结构。（3）仿真分析（3个月）利用ANSYS等仿真软件对全光逻辑门的性能进行仿真分析，并对其作出优化设计。（4）实验实现（4个月）基于设计和仿真结果，实现非线性全光逻辑门，并对其性能进行实验分析。（5）论文撰写（3个月）根据实验结果撰写论文，并准备提交到权威期刊。六、研究经费本研究所需经费主要涉及实验材料费、实验设备费、人员出差及论文发表费等，预计总经费为20万元左右。七、研究团队本研究团队由一位博士生、两位硕士生和一名导师组成，均具有较好的学术背景和实验能力。导师：XXX，教授、博导，担任团队负责人。主要研究领域为光通信和光子学器件设计。博士生：XXX，主要负责SOA非线性机制研究和全光逻辑门拓扑结构设计。硕士生：XXX，主要负责仿真分析和实验实现。硕士生：XXX，主要负责实验数据处理和论文撰写。八、研究成果的应用与推广本研究的成果将有助于提高光学器件的性能和能效，在信息处理和通信领域具有广阔的应用前景。研究结果将向相关领域的专业人士进行推广和应用，从而推动国内光学器件研究和应用的发展。
