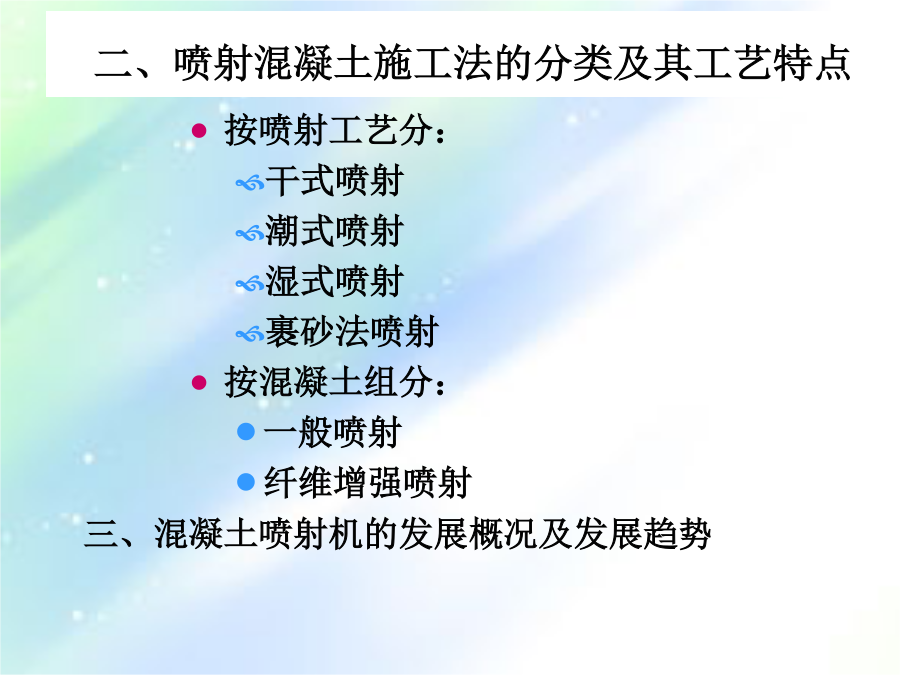

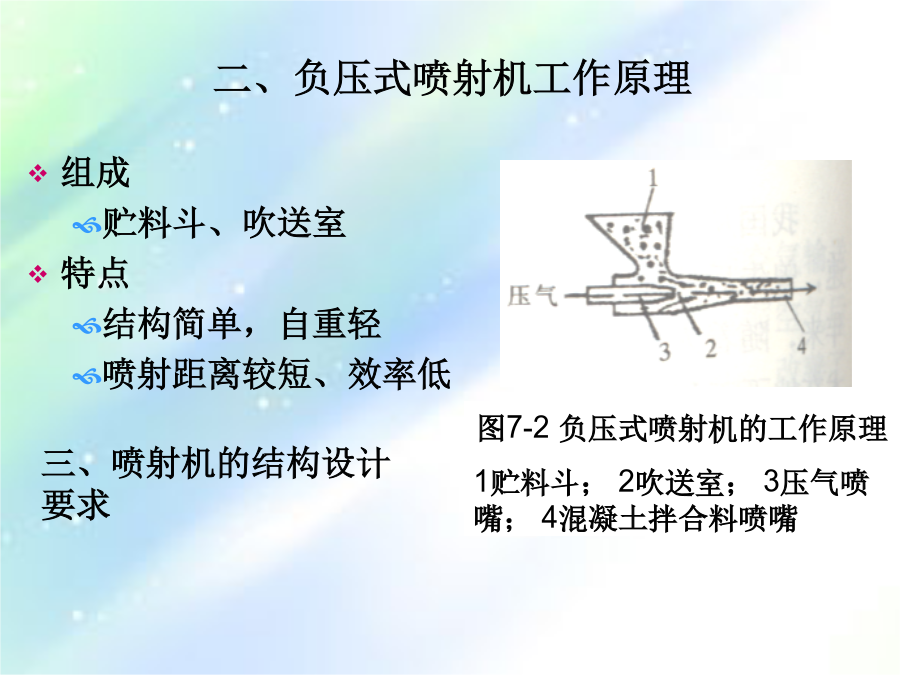

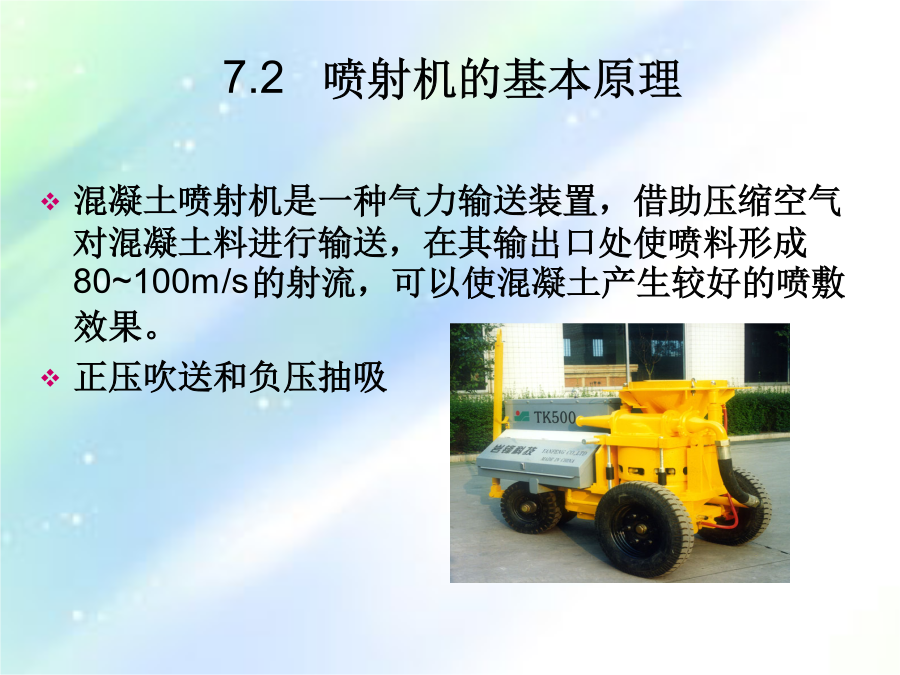

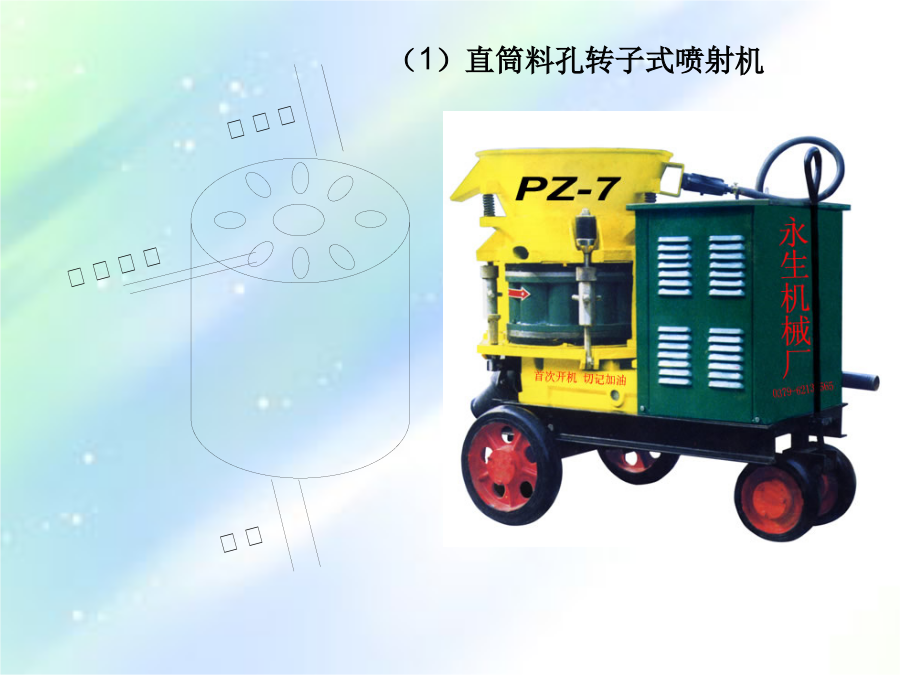

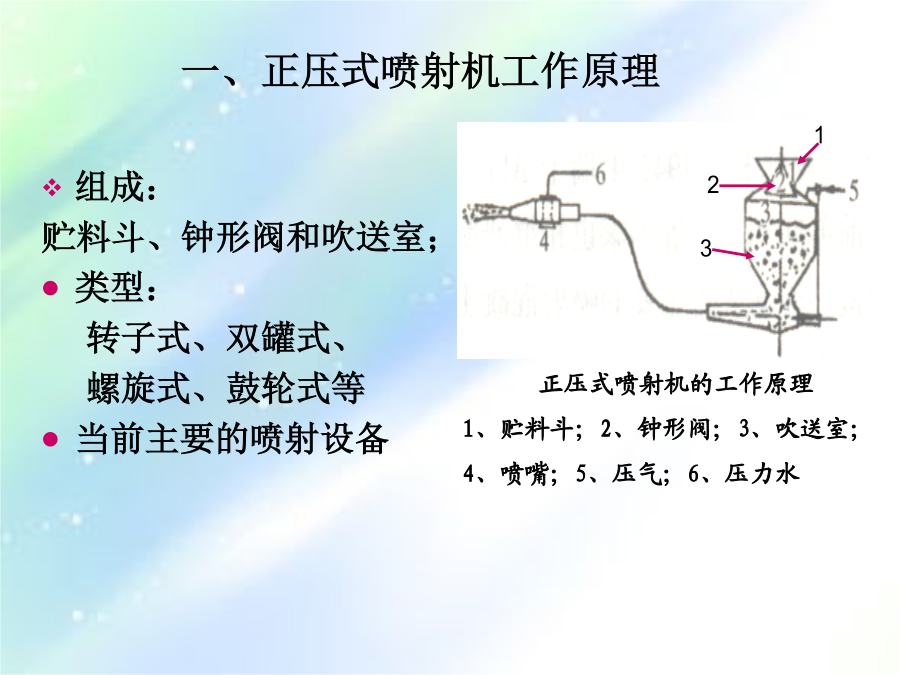

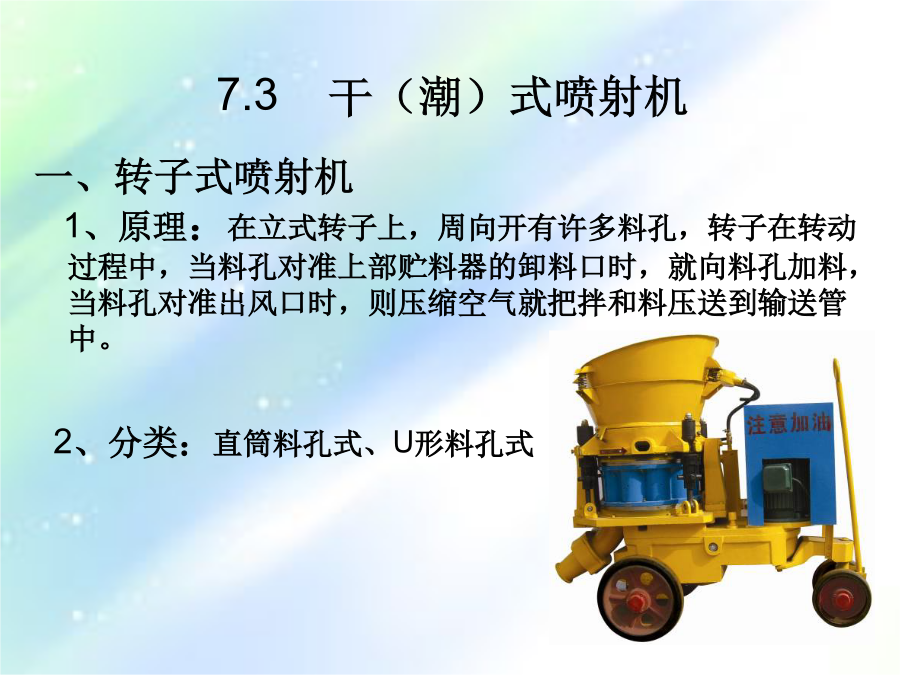

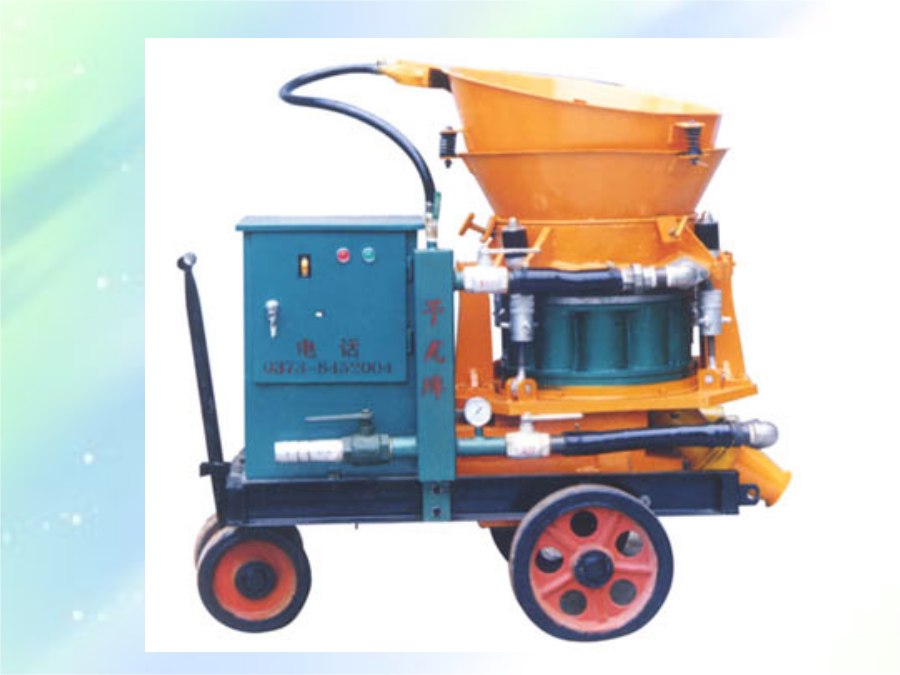

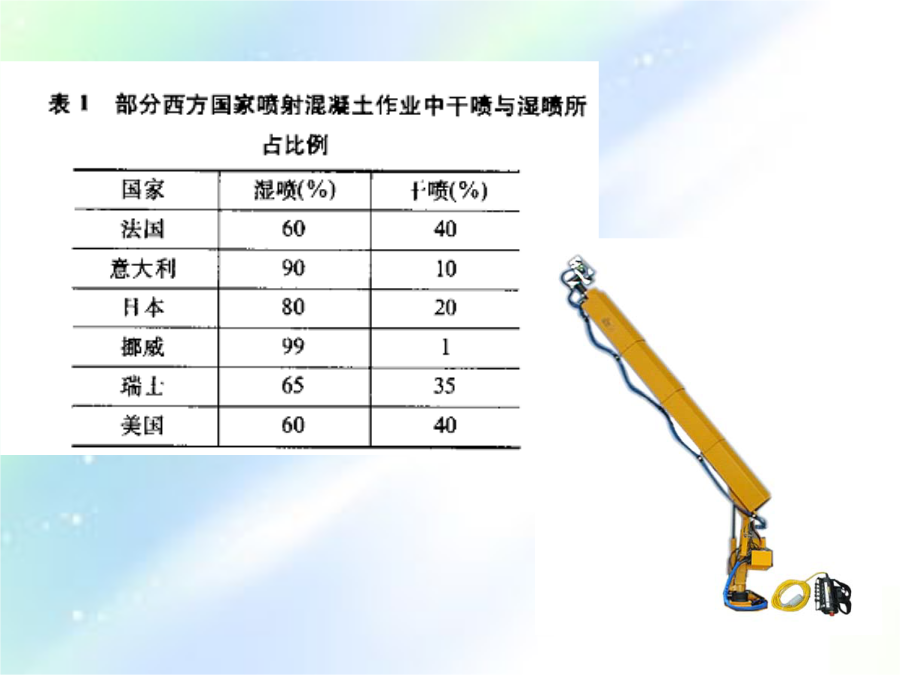

第七章混凝土喷射机7.1概述二、喷射混凝土施工法的分类及其工艺特点7.2喷射机的基本原理一、正压式喷射机工作原理二、负压式喷射机工作原理7.3干（潮）式喷射机（1）直筒料孔转子式喷射机特点：转子料孔呈U形SP-4型喷射机1电机2皮带轮传动系统3料斗4拨料叶片5喂料转子6衬板7扇形胶板8风腔9料腔10贮料斗11主轴12减速箱13车轮14端面轴承15进风口16出料口17上料弯管格形轮潮式混凝土喷射机特点：该机采用整体式弹性料杯、弹性不粘料弯头、整体式清扫板。转子料杯与出料弯头具有自清洗作用，不粘结，不堵塞、不需要清理，平均回弹率≦15%，具有结构简单可靠、效率高、易装拆、喷嘴出料均匀，易损件寿命长等特点。整体式弹性料杯弹性不粘料弯头二、螺旋式混凝土喷射机三、鼓轮式混凝土喷射机喷嘴结构（a)阶梯膛喷嘴(c)锥体膛喷嘴(b)光面膛喷嘴(d)直筒膛喷嘴7.4湿式喷射机1、泵送型（1）柱塞泵式湿喷机瑞士产阿利瓦280型湿喷机---采用国内外首创的转子活塞凸轮喂料机构原理---*机内活塞强制泵送喂料,彻底解决了转子料腔粘料问题,对混凝土(高粘稠性和纤维混凝土)的适应能力强;---*三个料腔同时径向喂料,真正实现了塑性混凝土在管道内的稀薄流输送,料流连续,不堵管,喷嘴后座力小,回弹低,喷层表面平整。粉尘少回弹低喷层厚强度高（2）软管挤压泵式湿喷机2、气送式湿式混凝土喷射机生产能力:5m/h最大输送距离:15m垂直30m水平适用混凝土坍洛度:8-15cm最大骨料经:15mm输料管直径:65mm工作风压:0.3-0.6Mpa上料高度:1.3M技术参数和特征生产能力:5m/h最大输送距离:水平<200m垂直30m适用混凝土坍洛度:8-15cmYSP-7型喷射机HPZ-5B型混凝土喷射机TK-300型湿喷机顺达KPS系列湿喷机最大输送距离30mTK-500型湿喷机PZ-5(B)潮式喷射混凝土喷射机PZ-5(C)喷砼机PZ-5喷砼机HPJ型混凝土喷射机组由PZ型喷射机和JP型配料搅拌机组装在同一辆车架上。混凝土的配合比、水灰比和速凝剂掺加量都可以按照现场要求随意调节、严格控制。技术特征:机组生产能力:5m3/h适用材料水灰比:≤0.4速凝剂添加量:3-8%（占水泥重量）最大骨料粒径:φ20mm输料管内径:φ50mm最大输送距离:200mm工作风压:0.2-0.4MPa耗风量:7-8m3/min电机功率:5.5KW3KW上料高度:1.0mm机组外型尺寸:2100×960×1560mm
