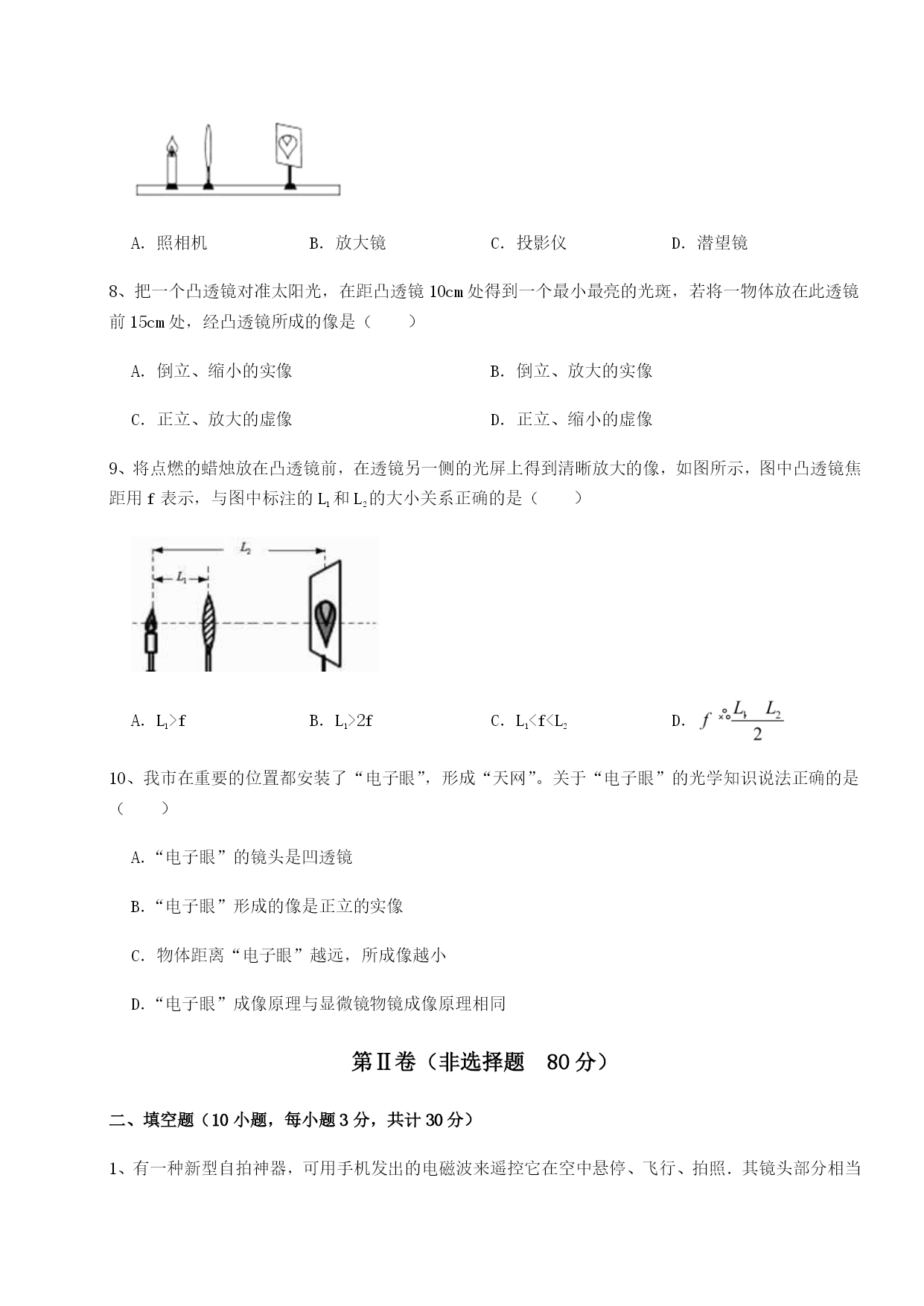

云南昆明实验中学物理北师大版八年级（下册）常见的光学仪器专项攻克考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图的光学现象中，下列描述或解释不正确的是（）A．图（a）中，小孔成的是倒立的虚像B．图（b）中，凹透镜对光线有发散作用C．图（c）中，白光通过三棱镜可以分解成红、橙、黄、绿、蓝、靛、紫七色光D．图（d）中，漫反射的光线尽管杂乱无章，但每条光线仍然遵循光的反射定件2、使用显微镜时，被观察物体离物镜的距离（）A．小于焦距B．等于2倍焦距C．小于2倍焦距，大于1倍焦距D．大于2倍焦距3、为了规范交通行为，南宁市公安部门在很多路口安装监控摄像头，如图所示，它可以拍下违章行驶或发生交通事故时的现场照片．拍照时，摄像头的镜头相当于一个（）A．凸透镜，成放大的实像B．凸透镜，成缩小的实像C．凹透镜，成放大的虚像D．凹透镜，成缩小的虚像4、荷叶上水珠晶莹透亮，映出荷叶纹理的“清晰”像．这个像的特点是（）A．正立放大B．正立等大C．倒立放大D．倒立缩小5、一个物体放在凸透镜前20cm处时，在透镜另一侧光屏上找到一个清晰的等大的像，现将物体移动至凸透镜前15cm处时，移动光屏能找到（）A．倒立缩小的实像B．倒立放大的实像C．倒立放大的虚像D．正立放大的虚像6、学完凸透镜成像后，老师设计了一个游戏，同学们分为两队，红队充当物体，蓝队充当像。如图所示，红队队员在A处正举起②号牌子做物体，那么蓝队队员应当（）A．在B点正举起④号牌子B．在C点倒举起②号牌子C．在D点倒举起③号牌子D．在E点倒举起①号牌子7、如图所示是小明进行探究“凸透镜成像规律”实验时情景示意图，烛焰位于距透镜1.5倍焦距处，并在光屏上得到清晰的像．工作原理与此成像规律相同的光学器件是（）A．照相机B．放大镜C．投影仪D．潜望镜8、把一个凸透镜对准太阳光，在距凸透镜10cm处得到一个最小最亮的光斑，若将一物体放在此透镜前15cm处，经凸透镜所成的像是（）A．倒立、缩小的实像B．倒立、放大的实像C．正立、放大的虚像D．正立、缩小的虚像9、将点燃的蜡烛放在凸透镜前，在透镜另一侧的光屏上得到清晰放大的像，如图所示，图中凸透镜焦距用f表示，与图中标注的L1和L2的大小关系正确的是（）A．L1>fB．L1>2fC．L1<f<L2D．10、我市在重要的位置都安装了“电子眼”，形成“天网”。关于“电子眼”的光学知识说法正确的是（）A．“电子眼”的镜头是凹透镜B．“电子眼”形成的像是正立的实像C．物体距离“电子眼”越远，所成像越小D．“电子眼”成像原理与显微镜物镜成像原理相同第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、有一种新型自拍神器，可用手机发出的电磁波来遥控它在空中悬停、飞行、拍照．其镜头部分相当于一个凸透镜．拍照时，物体通过镜头成倒立、的实像．2、如图所示的透镜是透镜，用这种透镜制作的眼镜可以用于矫正眼．（选填“近视”或“远视”）3、如图所示，遥感卫星在拍摄地面上的景物时，感光元件（相当于胶片）应置于略大于处才能得到清晰的像；当遥感卫星由远地点运行到近地点进行拍摄时，为了得到清晰的像，应（选填“增大”或“减小”）镜头到感光元件的距离。4、小明把一个透镜朝向太阳，在透镜的另一侧距离透镜5cm处找到一个极小亮的点，那么，小明想要利用这个透镜获得一个放大的实像，应当把物体放在距离透镜处。5、目前，在许多公交车上安装了“电视监控器”，凸透镜是该装置的光学系统，“电视监控器”的摄像头能成（选填“正立”或“倒立”）、（选填“放大”或“缩小”）的实像．6、在“探究平面镜成像的特点”实验中，玻璃板应放置在水平桌面上；为得到像与物体到镜面的距离关系，物体需放在位置多次实验（选填“同一”或“不同”），如图所示，在“探究凸透镜成像的规律”的实验中，凸透镜置于光具座的A点处，蜡烛、应置于凸透镜的两侧，若蜡烛置于B点处，得到缩小的实像，则该凸透镜的焦距10厘米（选填“大于”、“等于”或“小于”）．7、点燃的蜡烛分别放在a、b、c、d四个不同位置，如图乙，其中蜡烛放在处所得到的实像最小。8、如果长时间就看手机、玩电子游戏，容易造成眼睛近。矫正近视眼
