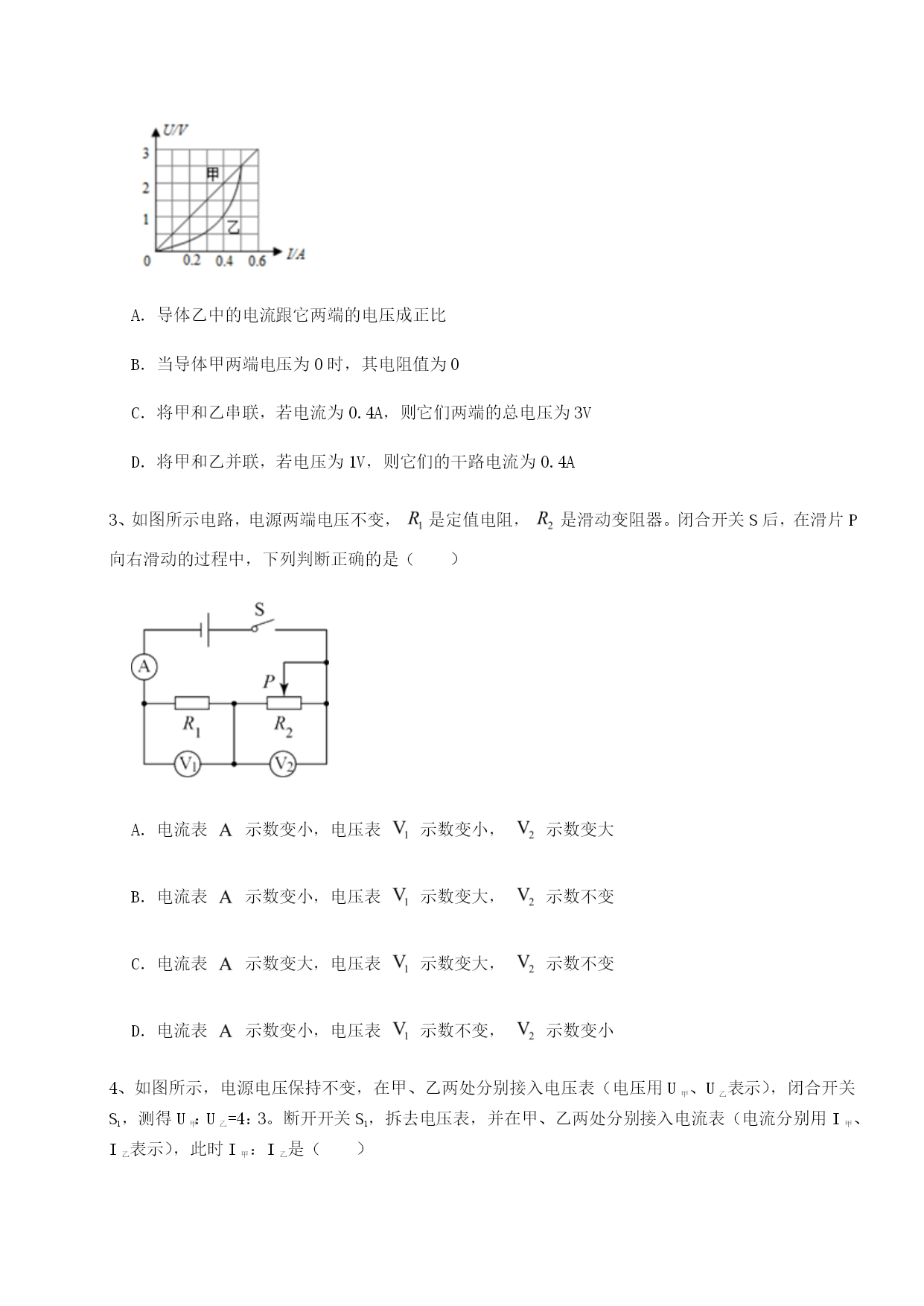

北师大版物理九年级全册第十二章欧姆定律章节练习考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、在如图所示的电路中，闭合开关S，电压表V的示数恒为6V，电流表的示数为0.5A，电压表V2的示数为4V．当把滑动变阻器的滑片移至最右端时，电流表的示数为0.3A．则下列物理量的结果计算错误的是（）A．R1的阻值为4ΩB．滑动变阻器的最大电阻值为16ΩC．电路消耗的最小总功率为1.8WD．当滑动变阻器的滑片移至最左端时，R1在5min内消耗的电能为2.7×104J2、如图是导体甲和乙的U﹣I图象，小阳对图象信息作出的判断中正确的是（）A．导体乙中的电流跟它两端的电压成正比B．当导体甲两端电压为0时，其电阻值为0C．将甲和乙串联，若电流为0.4A，则它们两端的总电压为3VD．将甲和乙并联，若电压为1V，则它们的干路电流为0.4A3、如图所示电路，电源两端电压不变，是定值电阻，是滑动变阻器。闭合开关S后，在滑片P向右滑动的过程中，下列判断正确的是（）A．电流表示数变小，电压表示数变小，示数变大B．电流表示数变小，电压表示数变大，示数不变C．电流表示数变大，电压表示数变大，示数不变D．电流表示数变小，电压表示数不变，示数变小4、如图所示，电源电压保持不变，在甲、乙两处分别接入电压表（电压用U甲、U乙表示），闭合开关S1，测得U甲：U乙=4：3。断开开关S1，拆去电压表，并在甲、乙两处分别接入电流表（电流分别用I甲、I乙表示），此时I甲：I乙是（）A．3：4B．4：3C．1：1D．4：75、下列说法正确的是（）A．验电器工作的原理是异种电荷相互吸B．塑料，陶瓷，铅笔芯，大地都是绝缘体C．毛皮摩擦橡胶棒起电的过程中，电子从毛皮转移到橡胶棒D．根据R=可知，导体电阻与导体两端电压成正比，与通过导体的电流成反比6、下列关于电路的分析错误的是（灯丝电阻不变）（）A．只闭合，只有灯发光B．、都闭合，若，则C．先闭合、，再断开，通过的电流不变D．先闭合，再闭合，电路的总电阻变小7、由欧姆定律公式I=U/R可知（）A．导体两端的电压与通过导体的电流成反比B．导体中的电流越大，导体的电阻就越小C．导体两端的电压为零时，导体电阻为零D．导体电阻的大小，可以用它两端的电压与通过它的电流的比值来计算8、在图示电路中，电源电压保持不变。闭合开关S后，将滑动变阻器的滑片P自左向右滑动，则（）A．电流表A的示数减小B．电压表V2的示数减小C．电压表V1与电流表A的示数比值减小D．电压表V2与电流表A的示数比值减小9、如图所示，小阳同学做电学实验时误把电流表和电压表的位置接反了。闭合开关，会出现的现象是（）A．电流表被烧坏B．小灯泡发光C．电流表无示数，电压表有示数D．电流表有示数，电压表无示数10、如图所示，保证、间的电阻不变，通过移动滑动变阻器的滑片，分别使电压表的示数为、、，这是为了研究（）A．通过电阻的电流与电阻的阻值的关系B．通过电阻的电流与电阻两端的电压的关系C．电阻的阻值与流过电阻的电流的关系D．电阻两端的电压与电阻的阻值的关系第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图所示的电路，电源电压保持不变，R1、R2为定值电阻，其中R1=10Ω。当只闭合开关S1时，电流表示数为0.6A，则电源电压为V；当同时闭合开关S1、S2时，电流表的示数增大了0.5A，则R2的阻值是Ω。2、某定值电阻两端电压由变为时，通过的电流增加了，该电阻的阻值为；若它两端电压变为，此时电阻为。3、图所示电路中，开关闭合后，两灯都发光，电流表及电压表正常工作，一段时间后，由于灯L1短路（灯L2、电流表及电压表不会烧坏），则电压表的示数。（选填“变大”、“不变”或“为零”）4、如图所示，开关S闭合后，电压表V1的示数为2V，电压表V2的示数为3V，则定值电阻阻值R1：R2=。5、如图所示，电源电压3V，S闭合后电压表示数为1V，则灯L1两端的电压为V；通过灯L1的电流（大于/小于/等于）通过灯L2的电流。若断开开关，电压表示数（变大/变小/不变）。6、某导体两端的电压为2伏，5秒内通过该导体横截面的电荷量为10库，通过该的电
