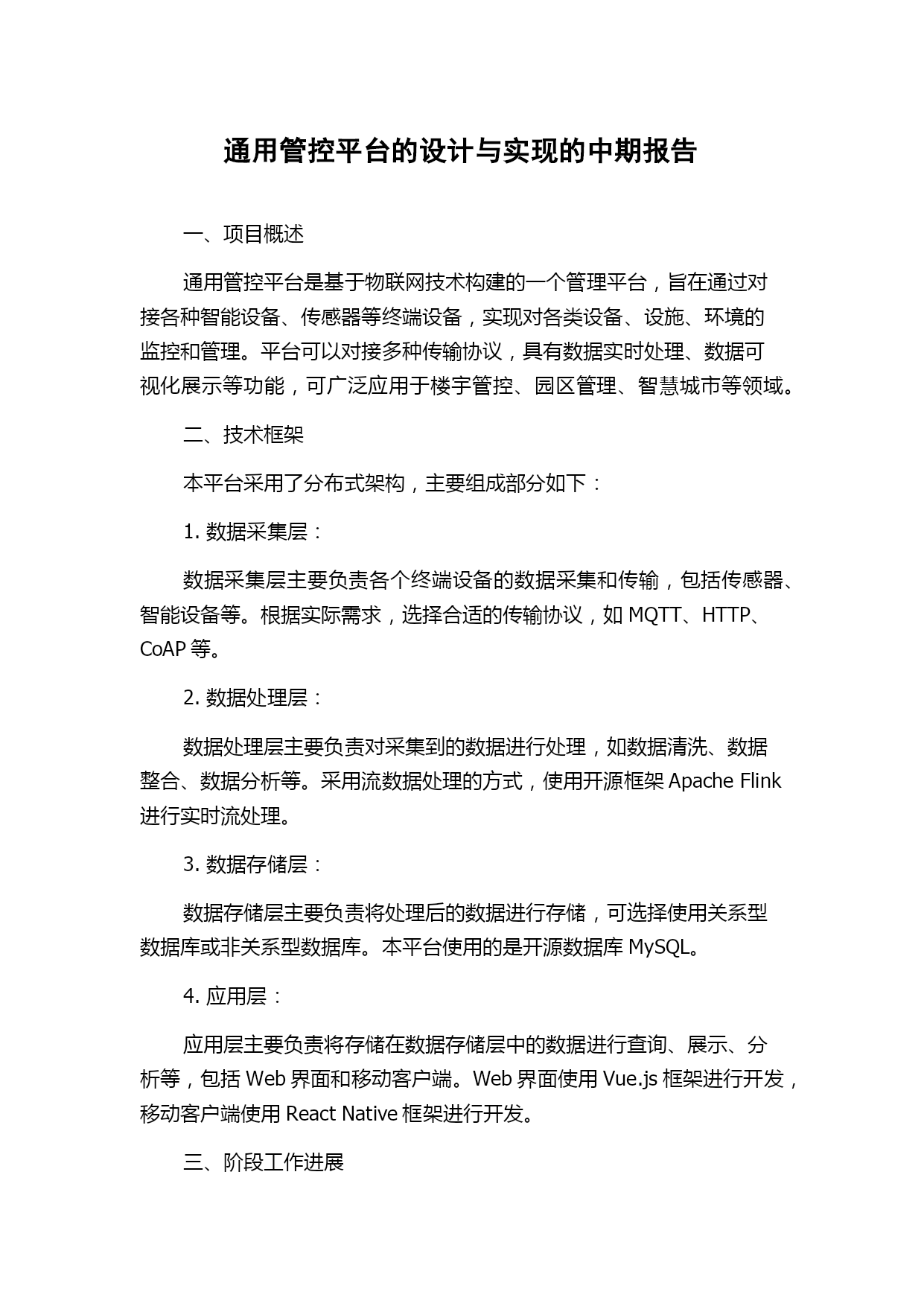

通用管控平台的设计与实现的中期报告一、项目概述通用管控平台是基于物联网技术构建的一个管理平台，旨在通过对接各种智能设备、传感器等终端设备，实现对各类设备、设施、环境的监控和管理。平台可以对接多种传输协议，具有数据实时处理、数据可视化展示等功能，可广泛应用于楼宇管控、园区管理、智慧城市等领域。二、技术框架本平台采用了分布式架构，主要组成部分如下：1.数据采集层：数据采集层主要负责各个终端设备的数据采集和传输，包括传感器、智能设备等。根据实际需求，选择合适的传输协议，如MQTT、HTTP、CoAP等。2.数据处理层：数据处理层主要负责对采集到的数据进行处理，如数据清洗、数据整合、数据分析等。采用流数据处理的方式，使用开源框架ApacheFlink进行实时流处理。3.数据存储层：数据存储层主要负责将处理后的数据进行存储，可选择使用关系型数据库或非关系型数据库。本平台使用的是开源数据库MySQL。4.应用层：应用层主要负责将存储在数据存储层中的数据进行查询、展示、分析等，包括Web界面和移动客户端。Web界面使用Vue.js框架进行开发，移动客户端使用ReactNative框架进行开发。三、阶段工作进展1.数据采集部分：1.1确定采集设备：根据需求，我们选择使用DHT11温湿度传感器和HC-SR04超声波传感器作为样例设备进行数据采集。1.2设计采集方案：采集方案基于MQTT协议进行设计，我们使用Mosquitto作为MQTT服务器，并使用Arduino实现MQTT客户端。在代码中实现对DHT11和HC-SR04的数据采集，并将数据通过MQTT协议上传到MQTT服务器。2.数据处理部分：2.1接入数据：使用ApacheFlink接收MQTT协议传输的数据，将数据转换为Flink支持的数据格式。2.2数据处理：根据数据类型进行相应的数据处理，对温湿度数据进行清洗和转换，对超声波数据进行分析并得出距离数据。3.数据存储部分：3.1确定数据库：我们使用MySQL作为数据库，设计了数据库表结构，包括传感器设备表、传感器数据表等。3.2数据存储：使用JDBC驱动程序将处理后的数据存储到MySQL数据库中。4.应用部分：4.1设计Web界面：使用Vue.js框架设计开发Web界面，包括用户登录、设备管理、数据查询等功能。4.2设计移动客户端：使用ReactNative框架设计开发移动客户端，包括用户登录、设备管理、数据查询等功能。四、下一步工作计划1.完善数据采集部分：对接更多设备，并根据实际需求选择更合适的传输协议，如HTTP、CoAP等。2.完善数据处理部分：将数据处理的功能进一步细化和优化，提高数据处理的效率和准确性。3.完善数据存储部分：对存储的数据进行更好的管理和分析，设计更加科学和高效的数据存储方案。4.完善应用部分：进一步完善Web界面和移动客户端，并增加新的功能，如图表展示、告警通知等。五、总结在前期的需求分析和技术选型的基础上，我们完成了通用管控平台的中期设计和实现工作。我们采用了分布式架构，实现了数据采集、处理、存储和应用的完整流程，并使用了多种开源框架和技术。下一步，我们将进一步完善各个模块和功能，提高整个系统的稳定性和可用性。
