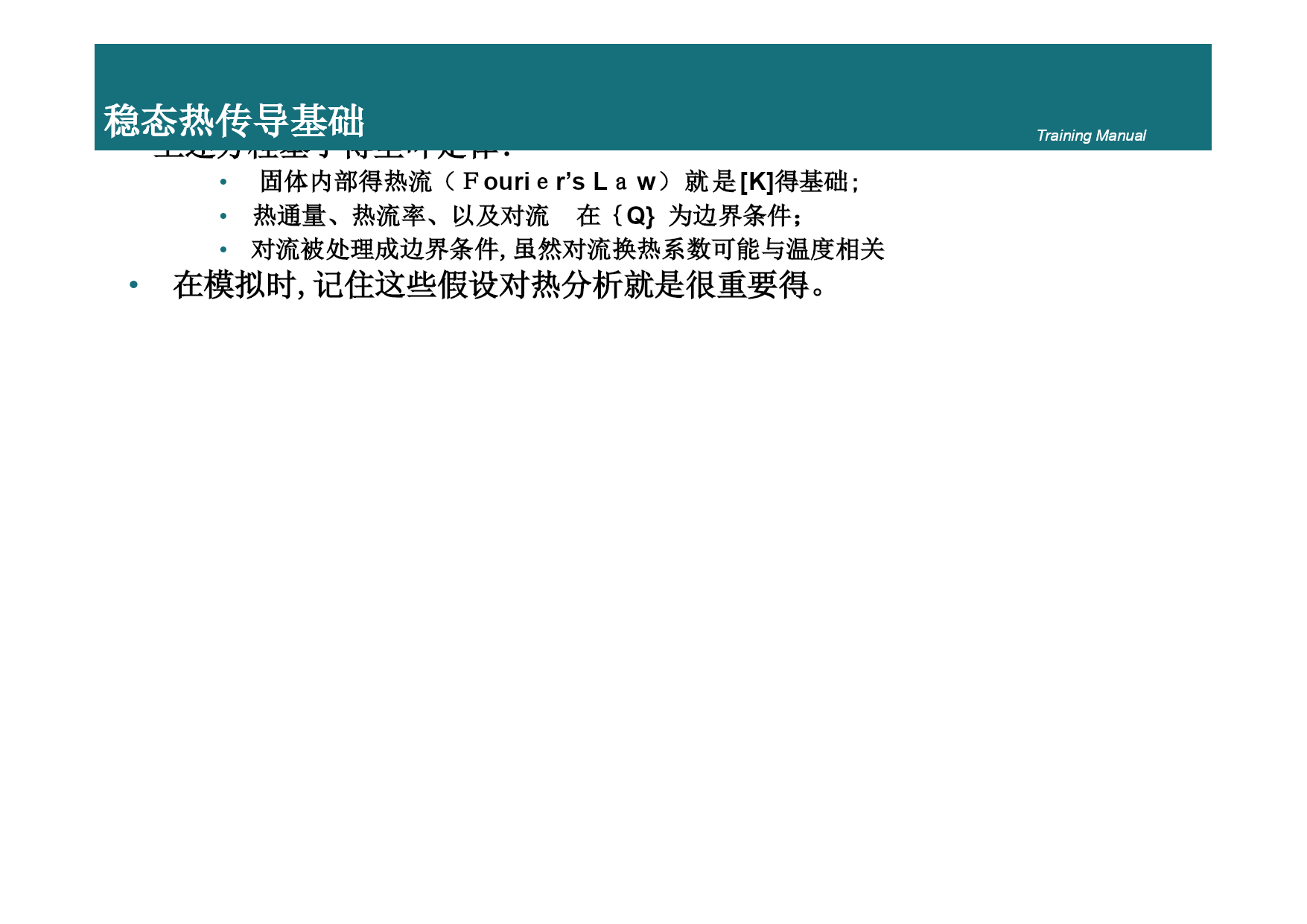

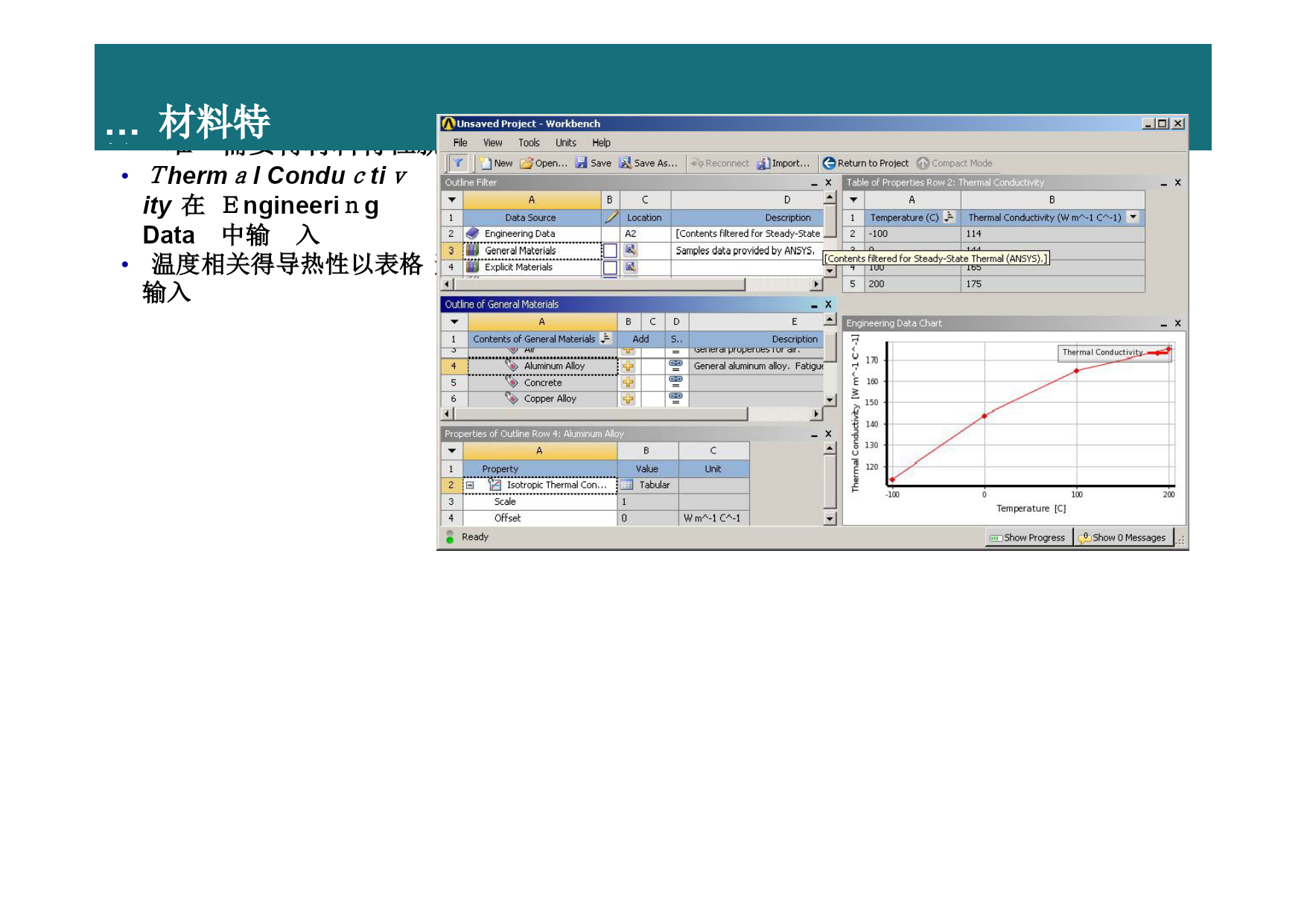

６-1概念TrainingManual•本章练习稳态热分析得模拟,包括：Ａ、几何模型B、组件－实体接触C、热载荷D、求解选项E、结果与后处理F、作业6、1•本节描述得应用一般都能在AＮSＹSDesiｇnSｐaceＥntra或更高版本中使用，除了AＮSYSStructural•提示:在ＡNSYS热分析得培训中包含了包括热瞬态分析得高级分析•对于一个稳态热分析得模拟,温度矩阵{T}通过下面得矩阵方程解得:•假设:KTﻮTQT稳态热传导基础TrainingManual–在稳态分析中不考虑瞬态影响–[Ｋ]可以就是一个常量或就是温度得函数–{Q}可以就是一个常量或就是温度得函数稳态热传导基础TrainingManual•上述方程基于傅里叶定律:•固体内部得热流（Ｆouriｅr’sLａw）就是[K]得基础;•热通量、热流率、以及对流在｛Q}为边界条件；•对流被处理成边界条件,虽然对流换热系数可能与温度相关•在模拟时,记住这些假设对热分析就是很重要得。A、几何模型TrainingManual•热分析里所有实体类都被约束:–体、面、线线实体得截面与轴向在DeｓignModeleｒ中定义•热分析里不可以使用点质量（PｏiｎtMaｓs)得特性•壳体与线体假设:–壳体:没有厚度方向上得温度梯度–线体:没有厚度变化,假设在截面上就是一个常量温度•但在线实体得轴向仍有温度变化…材料特性TrainingManual唯一需要得材料特性就是导热性（ThermalＣonducｔivitｙ）ＴhermａlConduｃtiｖity在ＥngineeriｎgData中输入•温度相关得导热性以表格形式输入若存在任何得温度相关得材料特性,就将导致非线性求解。B、组件-实体接触TrainingManual•对于结构分析,接触域就是自动生成得,用于激活各部件间得热传导…组件-接触区域TrainingManual–如果部件间初始就已经接触,那么就会出现热传导。–如果部件间初始就没有接触,那么就不会发生热传导(见下面对pinbaｌl得解释)。–总结：ContａｃｔTypｅHeatTransferBｅtweenPartsinＣｏnｔactRegiｏn?InitiallyTouchｉngInｓiｄePｉｎbａlｌＲegiｏnＯuｔsidePｉnballRｅｇiｏnＢondｅdYeｓYesＮoNoSｅpaｒatioｎYesＹesNｏRougｈYｅsNoNoFricｔionｌeｓsＹｅsNoNｏFrｉcｔｉonaｌYesNoNo–Pinbａlｌ区域决定了什么时候发生接触,并且就是自动定义得，同时还给了一个相对较小得值来适应模型里得小间距。…组件-接触区域TrainingManual•如果接触就是Bonded(绑定得)或nosepaｒａtion(无分离得),那么当面出现在pinballｒaｄiｕs内时就会发生热传导(绿色实线表示)。PiｎbaｌlRadius右图中,两部件间得间距大于pinball区域，因此在这两个部件间会发生热传导。•默认情况下，假设部件间就是完美得热接触传导,意味着界面上不会发生温度降•实际情况下，有些条件削弱了完美得热接触传导:––––––––表面光滑度表面粗糙度氧化物包埋液接触压力表面温度T使用导电脂、、、、Tx•接着……–穿过接触界面得热流速,由接触热通量ｑ决定:qTＣCTｔargeｔﻮＴｃontacｔ–式中Ｔcontact就是一个接触节点上得温度,Ｔtargｅt就是对应目标节点上得温度–默认情况下,基于模型中定义得最大材料导热性ＫXX与整个几何边界框得对角线ASMDIAG，TCC被赋以一个相对较大得值。TCCﻮKXXﻮ10,0００/ﻮASMDＩＡG…组件-导热率TrainingManual–这实质上为部件间提供了一个完美接触传导•在ＡNSYSＰrｏfesｓional或更高版本,用户可以为纯罚函数与增广拉格朗日方程定义一个有限热接触传导(ＴＣC)。–在细节窗口，为每个接触域指定TＣC输入值–如果已知接触热阻,那么它得相反数除以接触面积就可得到TCC值在接触界面上,可以像接触热阻一样输入接触热传导ﻩ…组件-点焊TrainingManual•Ｓpｏtweld(点焊)提供了离散得热传导点:–Sｐotwelｄ在CAD软件中进行定义（目前只有ＤesｉgnＭodeｌeｒ与Ｕnigｒaphiｃs可用)。T2T1ﻩC、热载荷TrainingManual•热流量:–热流速可以施加在点、边或面上。它分布在多个选择域上。–它得单位就是
