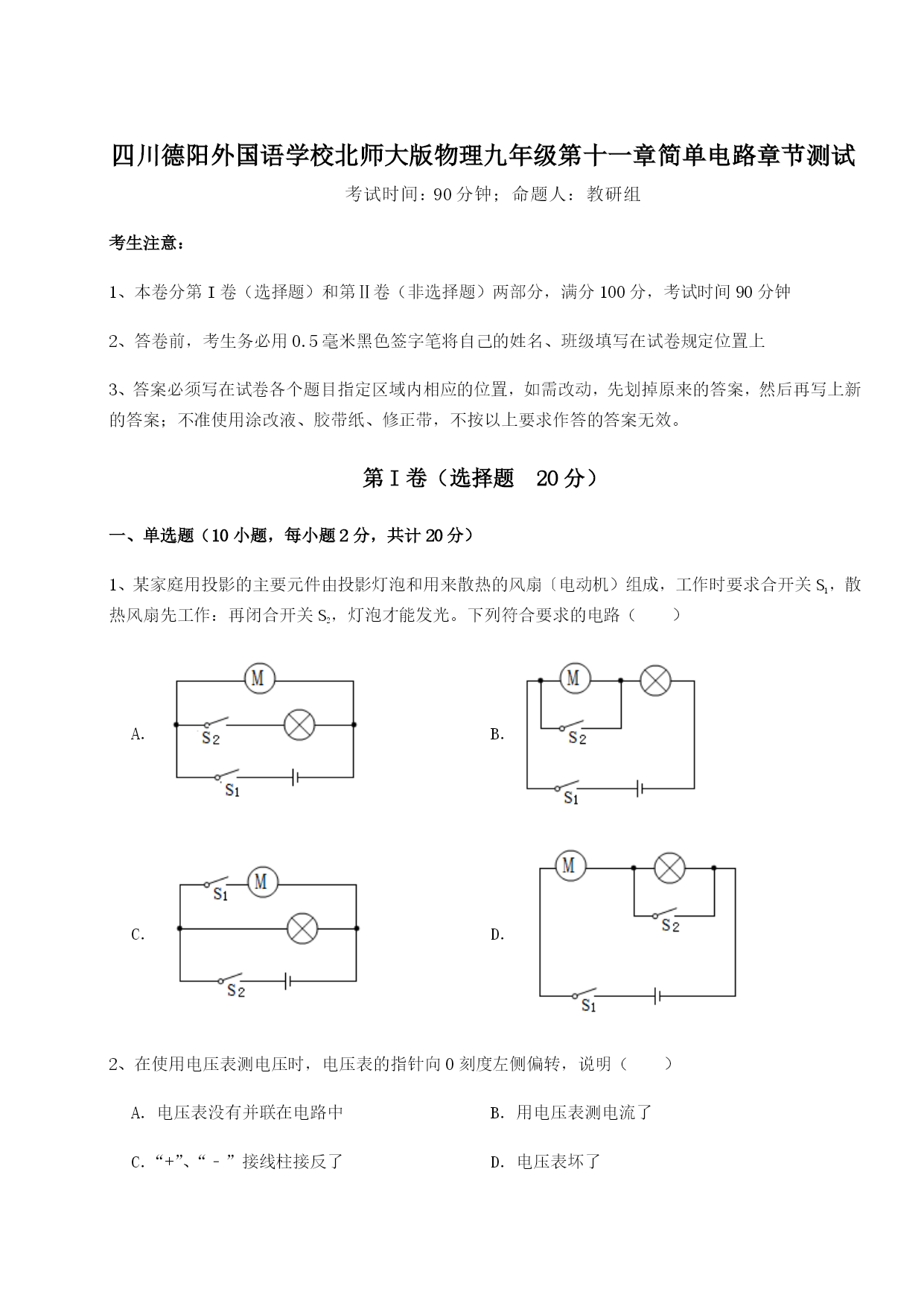

四川德阳外国语学校北师大版物理九年级第十一章简单电路章节测试考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、某家庭用投影的主要元件由投影灯泡和用来散热的风扇〔电动机）组成，工作时要求合开关S1，散热风扇先工作：再闭合开关S2，灯泡才能发光。下列符合要求的电路（）A．B．C．D．2、在使用电压表测电压时，电压表的指针向0刻度左侧偏转，说明（）A．电压表没有并联在电路中B．用电压表测电流了C．“+”、“﹣”接线柱接反了D．电压表坏了3、如图所示，电路连接没有错误，每只灯泡都能正常发光，“甲”、“乙”是电流表或电压表，且均有正常的读数，则下列判断正确的是（）A．甲、乙都是电流表B．甲、乙都是电压表C．甲是电压表，乙是电流表D．甲是电流表，乙是电压表4、如图所示电路图中，能用电压表正确测出灯泡L1俩端电压的是（）A．B．C．D．5、要用电流表测灯泡L1中的电流，如图所示的四个电路中，正确的是()A．B．C．D．6、下列选项中，正确的是（）A．人体安全电压为36VB．手电筒正常工作时电流约10AC．新能源汽车的效率可达100%D．10个电子所带电荷量为1.6×10-18C7、一个不带电物体甲与带正电的物体乙接触，不正确的说法是（）A．甲获得质量带正电B．乙获得电子，正电量减少C．甲失去电子带正电D．乙获得电子数等于甲失去的电子数8、如图所示电路，闭合开关后，可能发生的现象是（）A．电流表和电压表都烧坏B．电流表烧坏，电压表正常C．电压表烧坏，电流表正常D．先烧坏电流表，再烧坏电压表9、关于右图电路的判断，正确的是（）A．只闭合开关S1时，灯泡L1、L3并联B．只闭合开关S2时，灯泡L2、L3并联C．只闭合开关S2、S3时，灯泡L2、L3串联D．闭合所有开关时，灯泡L1、L2并联，L3短路10、小亮发现骑车上学的同学们，因为赶时间经常忘记收起自行车支架便骑车或没有锁车就离开，因此他设计了提醒收支架和锁车的电路。当车的支架支起（开关S1闭合）时，蜂鸣器响起，提醒锁车；当车上好锁抽出钥匙（开关S2断开）后，蜂鸣器停止发声。如下图所示的四个电路设计，其中符合要求的是（）A．B．C．D．第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图所示电路，电源电压为3V，若断开S2，闭合S1、S3，两电阻的连接方式为联，此时电压表的示数为V；若断开S1、S3，闭合S2，两电阻的连接方式为联，此时电压表示数为1V，则电阻R2两端的电压为V。2、在如图所示的电路中，电源电压保持不变。电路中存一处故障，且故障只发生在电阻、处，闭合开关后：若A表不变，V不变，则故障是；若A表不变，V变大，则故障是；若A表变大，V不变，则故障是；若A表变大，V变大，则故障是。3、如图所示为某定时炸弹的引爆电路工作原理图，当起爆器中有电流通过时就会引爆炸弹。请你结合所学知识进行排爆分析。（1）定时器（时钟）安装在（选填“a”或“b”）导线上。在定时阶段，该导线是（选填“通”或“断”）路，所以在定时阶段起爆器不会爆炸引爆炸弹。（2）为使该定时爆炸装置停止工作，在定时阶段应立即剪断导线（选填“a”或“b”）。4、如图所示电路，电流表A1测量的是通过灯的电流，如果A1、A2的示数分别是0.1A、0.5A，则通过灯L2的电流大小为A．5、如图所示，是一款国产油电混合动力汽车。给汽车蓄电池充电时，蓄电池相当于(选填“用电器”或“电源”)：家用电冰箱、洗衣机、空调等电器一般采用(选填“串联”或“并联”)方式接入电路。6、分析图1实物的连接关系，在答题卡方框内画出电路图，并在图中用箭头标出电流的方向（要求用尺画线并标出元件对应的符号）；如图2是电吹风的电路图，吹冷风时要闭合开关；电热丝B（选填“能”或“不能”）独立工作。7、如图的电路中，（1）当开关S1、S2都断开时，三盏灯的接法是（选填“并联”或“串联”）。（2）当开关S1、S2闭合时，正常发光的灯的接法是（选填“并联”或“串联“）。（3）当S1闭合、S2断开时，电灯（选填“L1”“L2”或“L3”）发光。8、小健同学将铜片、锌片插入柠檬，制成柠檬电池。如图所示，闭
