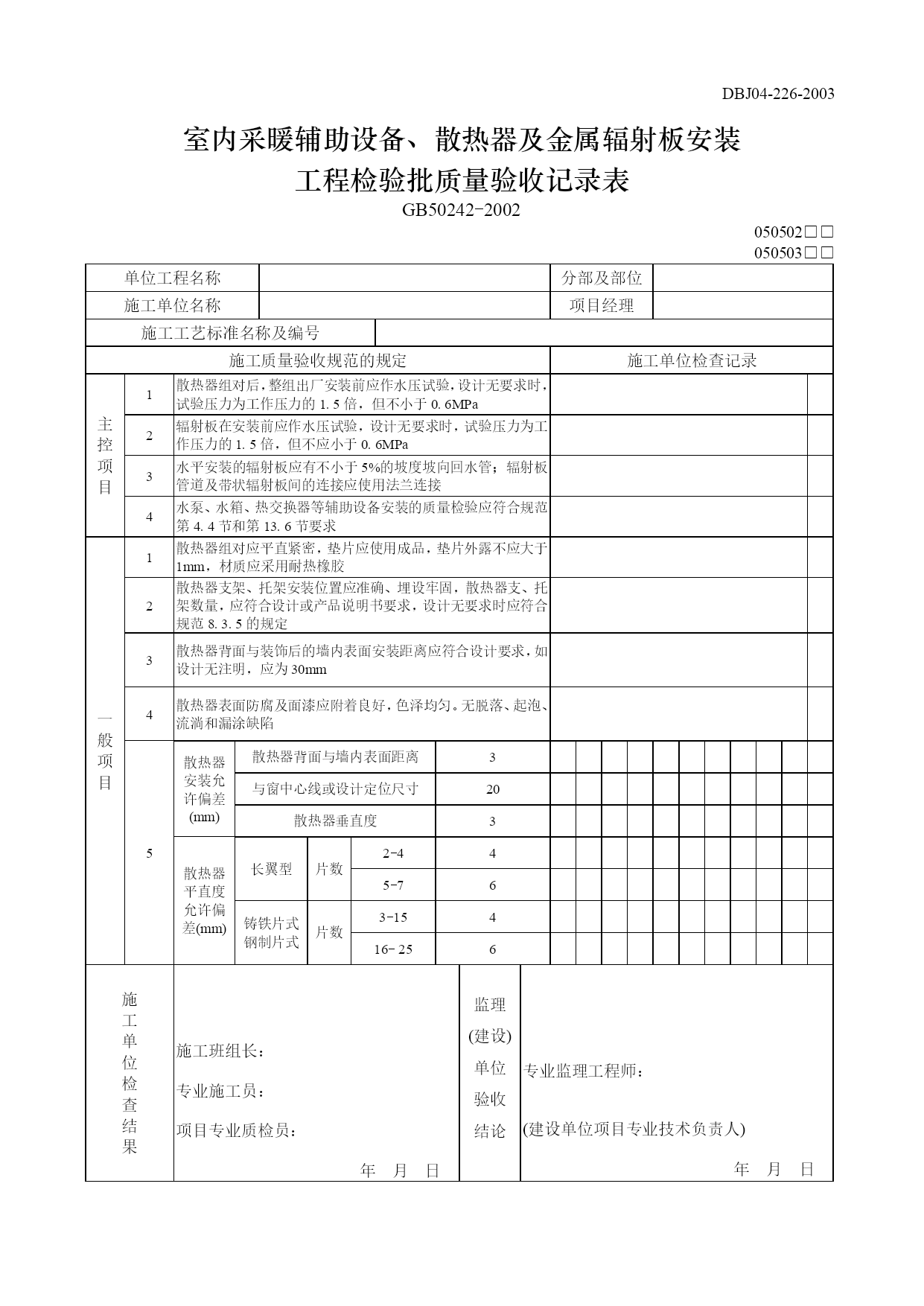

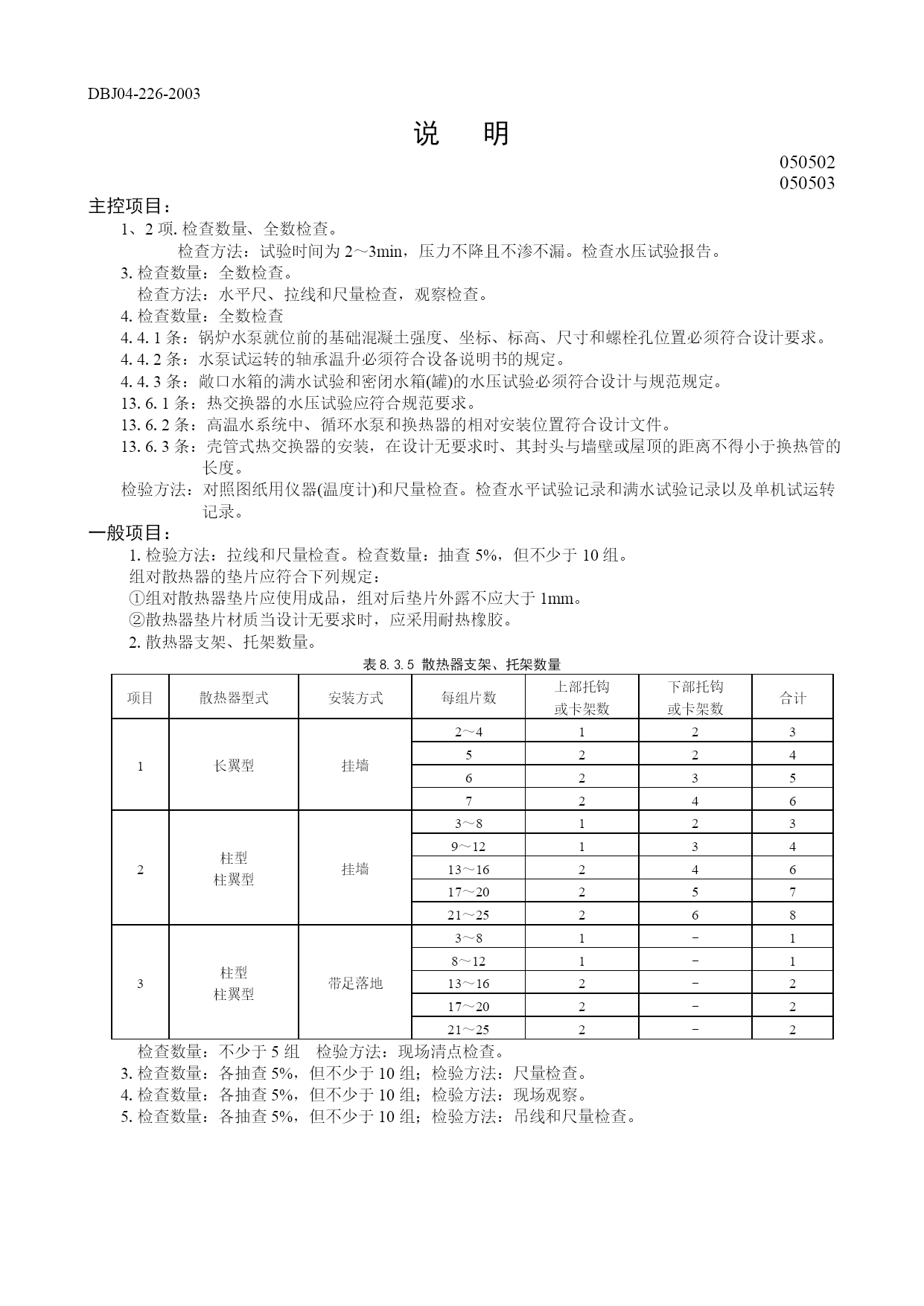

DBJ04-226-2003DBJ04-226-2003室内采暖辅助设备、散热器及金属辐射板安装工程检验批质量验收记录表GB50242-2002050502□□050503□□单位工程名称分部及部位施工单位名称项目经理施工工艺标准名称及编号施工质量验收规范的规定施工单位检查记录主控项目1散热器组对后，整组出厂安装前应作水压试验，设计无要求时，试验压力为工作压力的1.5倍，但不小于0.6MPa2辐射板在安装前应作水压试验，设计无要求时，试验压力为工作压力的1.5倍，但不应小于0.6MPa3水平安装的辐射板应有不小于5%的坡度坡向回水管；辐射板管道及带状辐射板间的连接应使用法兰连接4水泵、水箱、热交换器等辅助设备安装的质量检验应符合规范第4.4节和第13.6节要求一般项目1散热器组对应平直紧密，垫片应使用成品，垫片外露不应大于1mm，材质应采用耐热橡胶2散热器支架、托架安装位置应准确、埋设牢固，散热器支、托架数量，应符合设计或产品说明书要求，设计无要求时应符合规范8.3.5的规定3散热器背面与装饰后的墙内表面安装距离应符合设计要求，如设计无注明，应为30mm4散热器表面防腐及面漆应附着良好，色泽均匀。无脱落、起泡、流淌和漏涂缺陷5散热器安装允许偏差(mm)散热器背面与墙内表面距离3与窗中心线或设计定位尺寸20散热器垂直度3散热器平直度允许偏差(mm)长翼型片数2-445-76铸铁片式钢制片式片数3-15416-256施工单位检查结果施工班组长：专业施工员：项目专业质检员：年月日监理(建设)单位验收结论专业监理工程师：(建设单位项目专业技术负责人)年月日说明050502050503主控项目：1、2项.检查数量、全数检查。检查方法：试验时间为2～3min，压力不降且不渗不漏。检查水压试验报告。3.检查数量：全数检查。检查方法：水平尺、拉线和尺量检查，观察检查。4.检查数量：全数检查4.4.1条：锅炉水泵就位前的基础混凝土强度、坐标、标高、尺寸和螺栓孔位置必须符合设计要求。4.4.2条：水泵试运转的轴承温升必须符合设备说明书的规定。4.4.3条：敞口水箱的满水试验和密闭水箱(罐)的水压试验必须符合设计与规范规定。13.6.1条：热交换器的水压试验应符合规范要求。13.6.2条：高温水系统中、循环水泵和换热器的相对安装位置符合设计文件。13.6.3条：壳管式热交换器的安装，在设计无要求时、其封头与墙壁或屋顶的距离不得小于换热管的长度。检验方法：对照图纸用仪器(温度计)和尺量检查。检查水平试验记录和满水试验记录以及单机试运转记录。一般项目：1.检验方法：拉线和尺量检查。检查数量：抽查5%，但不少于10组。组对散热器的垫片应符合下列规定：①组对散热器垫片应使用成品，组对后垫片外露不应大于1mm。②散热器垫片材质当设计无要求时，应采用耐热橡胶。2.散热器支架、托架数量。表8.3.5散热器支架、托架数量项目散热器型式安装方式每组片数上部托钩或卡架数下部托钩或卡架数合计1长翼型挂墙2～41235224623572462柱型柱翼型挂墙3～81239～1213413～1624617～2025721～252683柱型柱翼型带足落地3～81-18～121-113～162-217～202-221～252-2检查数量：不少于5组检验方法：现场清点检查。3.检查数量：各抽查5%，但不少于10组；检验方法：尺量检查。4.检查数量：各抽查5%，但不少于10组；检验方法：现场观察。5.检查数量：各抽查5%，但不少于10组；检验方法：吊线和尺量检查。
