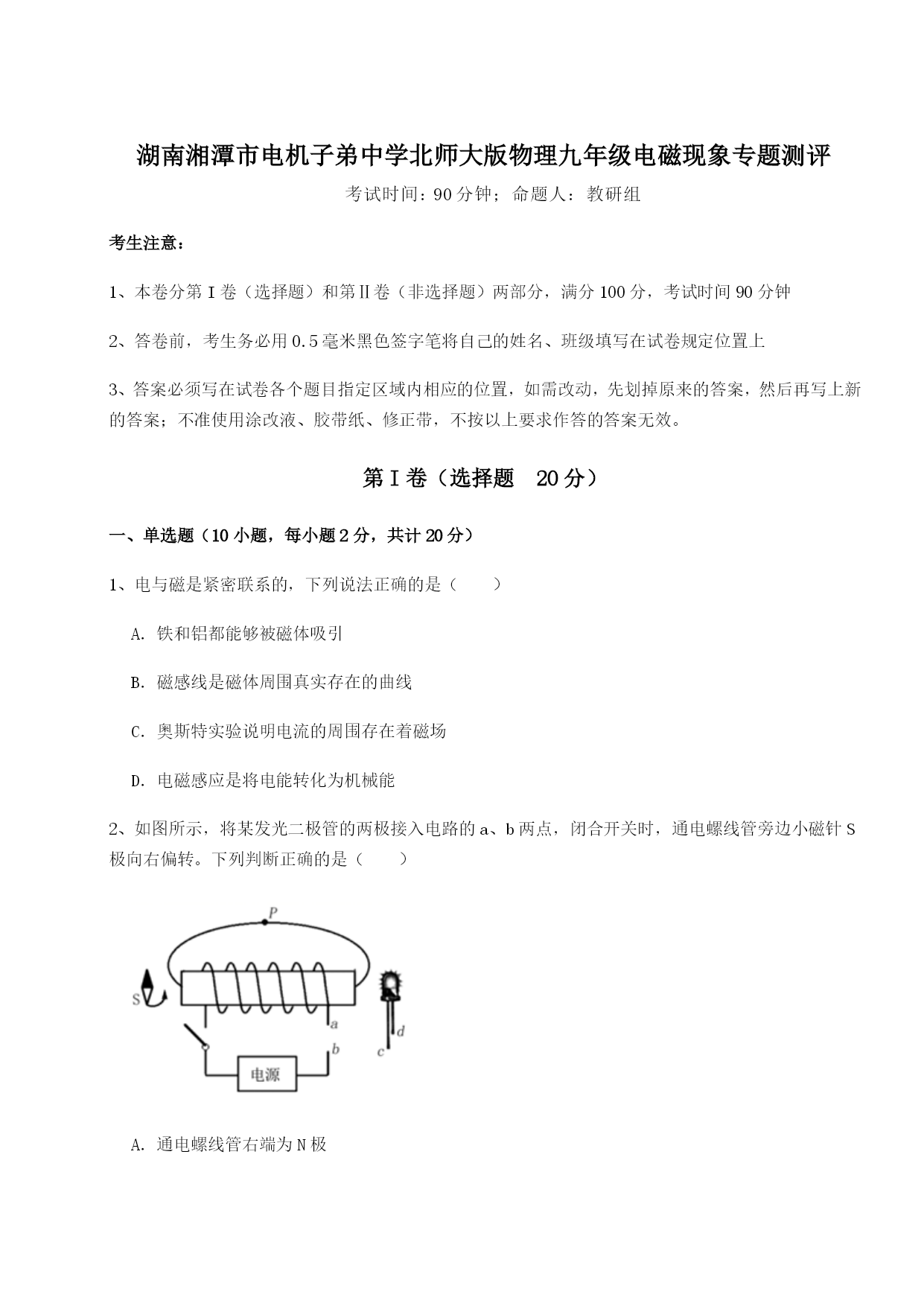

湖南湘潭市电机子弟中学北师大版物理九年级电磁现象专题测评考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、电与磁是紧密联系的，下列说法正确的是（）A．铁和铝都能够被磁体吸引B．磁感线是磁体周围真实存在的曲线C．奥斯特实验说明电流的周围存在着磁场D．电磁感应是将电能转化为机械能2、如图所示，将某发光二极管的两极接入电路的a、b两点，闭合开关时，通电螺线管旁边小磁针S极向右偏转。下列判断正确的是（）A．通电螺线管右端为N极B．电源左端为正极，右端为负极C．发光二极管极接点，极接点D．图中P处磁感线的方向从螺线管右端到左端3、为了探究电磁铁的磁性强弱与哪些因素有关，某同学使用两个相同的大铁钉绕制成电磁铁进行实验，如图所示，下列说法中正确的是()A．要使电磁铁的磁性增强，滑动变阻器的滑片应向右滑动B．用电磁铁吸引大头针的数目显示它的磁性强弱C．两电磁铁的线圈串联是为了探究磁性强弱与电流的关系D．B线圈的匝数多，说明通过B线圈的电流大于通过A线圈的电流4、为探究两个通电螺线管之间的磁场情况，某实验小组同学把9个小磁针分别放在两个通电螺线管之间的9个不同点的位置上如图（a）所示，小磁针静止时N极在各位置上的指向如图（b）所示（小磁针涂黑的一端为N极）。四位同学各自画出两个通电螺线管之间的磁感线如图所示，其中正确的是（）A．B．C．D．5、如图所示的磁感线的分布状况，对①端和②端的极性判断正确的是()A．①是N极，②是S极B．①是S极，②是N极C．①和②都是S极D．①和②都是N极6、下列作图，错误的是（）A．平面镜成像B．凸透镜对光线的作用C．静止在水平面上物体的受力D．磁体的磁场7、下列电器以“磁场对通电导体具有力的作用”为工作原理的是（）A．电动机B．电饭锅C．电热水器D．电磁铁8、如图中展示了我国古代劳动人民的智慧成果，对其所涉及的物理知识表述正确的是（）A．日晷：光的折射B．司南：摩擦起电C．紫砂壶：连通器D．水车：内能的利用9、如图所示，小磁针静止在通电螺线管上方，则通电螺线管()A．左侧为N极，a端为正极B．左侧为S极，a端为正极C．左侧为N极，b端为正极D．左侧为S极，b端为正极10、电磁炮是利用电磁技术制成一种新型武器，具有炮弹发射速度快、命中率高的特点。其基本原理与电动机相同。如图所示的实验符合电磁炮基本工作原理的是（）A．B．C．D．第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图是某同学设计的红外线体温安检电路，闭合开关S1后，电磁铁的上端为极，若要求S1、S2闭合后，无人经过或体温低于37.3℃的人经过时仅绿灯亮，体温高于37.3℃的人经过时，红灯亮且电铃响起，则采用的热敏电阻的阻值应随着温度升高而。2、虽然纯净的水是不导电的，但一般的水都能导电。根据水的导电性可以设计一种水位自动报警器，其原理如图所示｡图中的螺线管中插入了一根软铁棒，通电后磁性会更(选填“强”或“弱”)；当水位到达金属块A时，(选填“红”或“绿”)灯亮。3、如图所示是探究通电导体在磁场中受力情况的装置。闭合开关，观察到导体ab在导轨上向右运动。若只对调电源正负极接线，闭合开关，导体ab会（选填“静止不动”、“向右运动”或“向左运动”），说明通电导体在磁场中受力的方向与有关。4、磁场强弱处处相同的磁场叫做匀强磁场，磁场强度的单位是特斯拉，简称特，符号T。实验表明在匀强磁场中，当通电导体与磁场方向垂直时，电流所受的安培力F等于磁场强度B、电流I、导线长度L三者的乘积，即F=BIL。在磁场强度为0.5T的匀强磁场中，有一条与磁场方向垂直的通电导线，通过它的电流为5A，导线上长为40cm的一段所受的安培力F=N。将此导线从磁场中拿走，磁场强度（选填“变大”、“变小”或“不变”）。5、如图所示，由通电螺线管的磁感线方向可知，电流表的上端为接线柱；静止的小磁针的左端为极。6、如图所示，在电磁铁正上方用弹簧挂一条形磁铁，当开关S闭合后，电磁铁的上端是极（选填“N”或“S”），当滑片P从a端向b端滑动的过程中，小灯泡的亮度（选填“变亮”或“变暗”），弹簧长度（选填“变长”或“变短”）。7、如图所示，组装好
