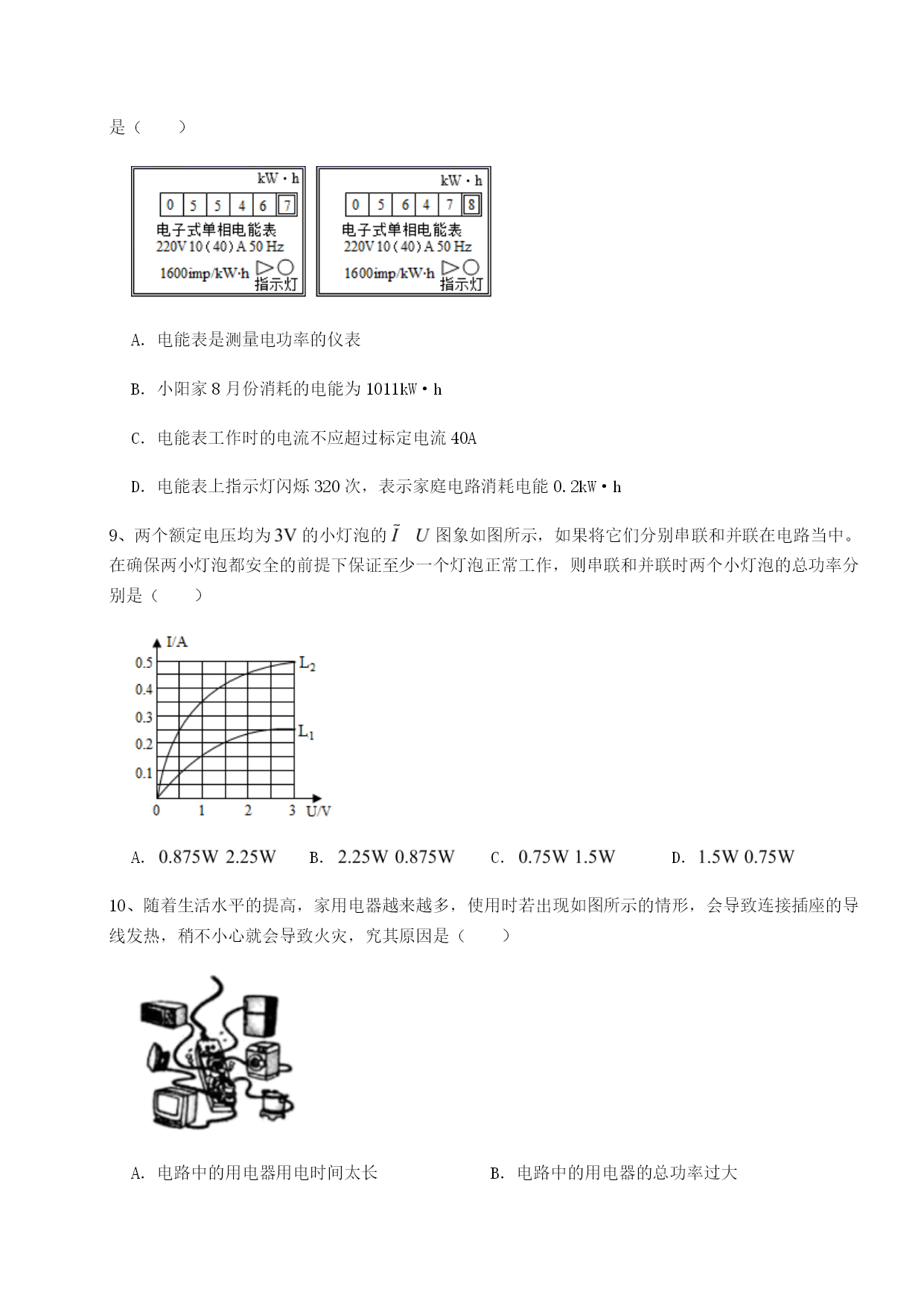

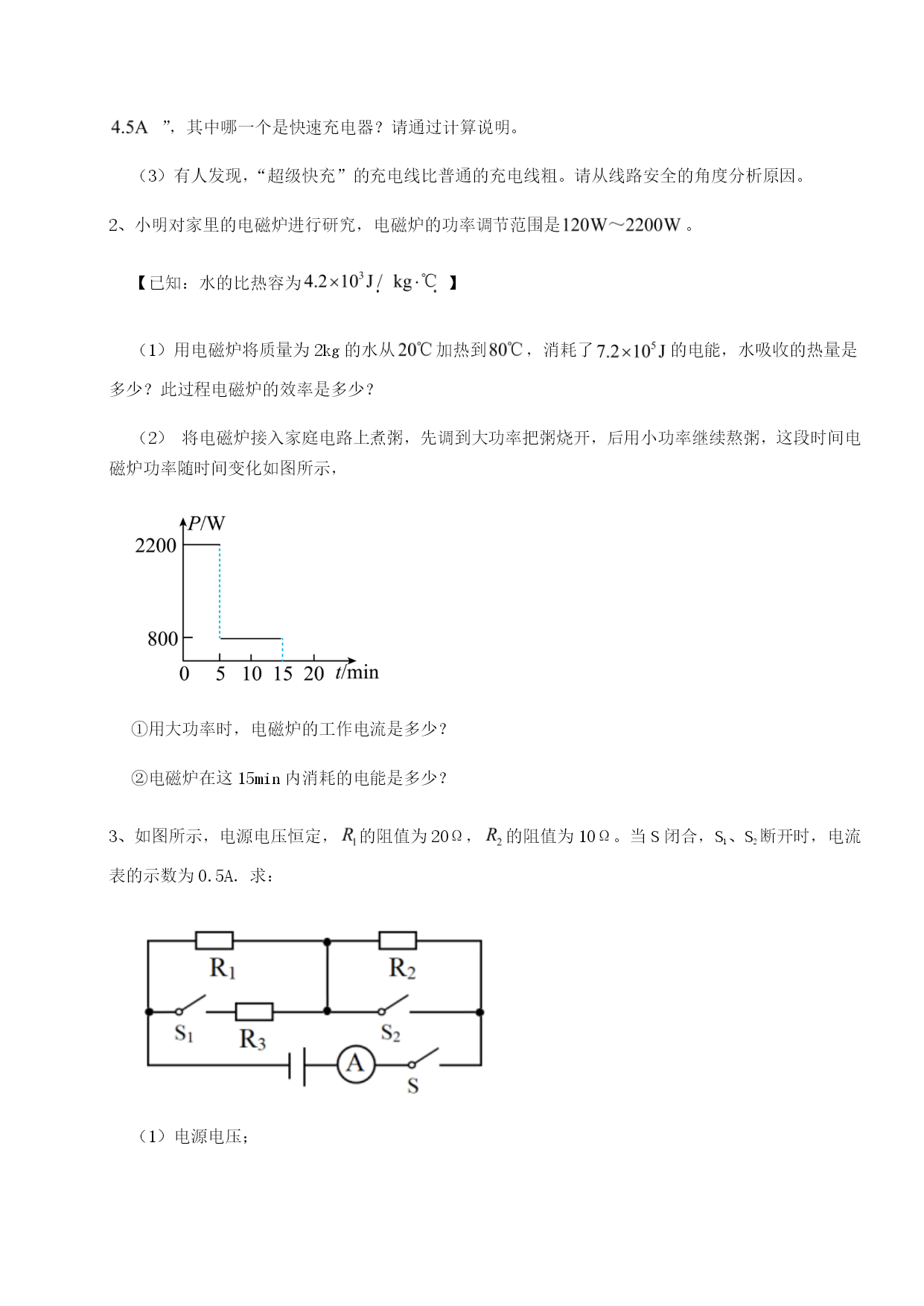

广东深圳市高级中学北师大版物理九年级电功和电功率章节测评考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、下列连接方法中，闭合开关后，在相同时间内虚线框里的电阻丝产生的总热量最少的是（）A．B．C．D．2、如图所示是额定电压为3V的小灯泡的I-U变化关系图像．根据图像，下列关于小灯泡的一些物理量分析正确的是()A．此过程中电流与电压成正比B．此过程中小灯泡电阻保持不变C．额定电流是0．3AD．额定功率是1．5W3、如图所示电路中，当开关断开时，电压表示数为，小灯泡上标有“”，小灯泡上标有“”，忽略温度对灯丝电阻的影响。当开关闭合时，下列说法正确的是（）A．电压表的示数为B．与的电阻之比为C．与的实际功率之比为D．通过与的电流之比为4、在某一温度下，连接在电路中的两段导体甲和乙，电流与其两端电压的关系如图所示。由图中信息可知（）A．甲的电阻是0.2ΩB．乙是定值电阻，其阻值为5ΩC．将甲、乙并联后接在电压为2V的电源两端，则通过甲的电流是0.2AD．通过乙的电流是0.2A时，它消耗的功率为0.4W5、关于家庭电路和安全用电，下列说法中正确的是（）A．发现有人触电时，立即用手直接将人拉开B．空气开关“跳闸”一定是出现了短路C．同时工作的用电器越多，总电阻越大D．使用试电笔时，手指要碰到笔尾的金属体6、符合安全要求的家用电能表及其配套装置如图所示，家中已有部分用电器正在工作，把一个800W的电吹风插头插进插座。闭合电吹风的开关时，空气开关跳闸，以下判断正确的是（）A．电能表工作时的电流不应超过10AB．电能表转盘每转一圈，用电器耗电1200kW·hC．家中同时工作的用电器，总功率不应超过4400WD．一定是电吹风或其使用的插头发生了短路7、小芳家的电能表上标有的字样，当家里只使用某一用电器时，观察表盘5min转了2周，关于此用电器下列判断正确的是（）A．此用电器可能是电饭锅B．1度电可供此用电器在此状态下工作25小时C．此用电器与开关是并联的D．若此时电路电压为200V，则这段时间内通过此用电器的电荷量为6C8、如图所示分别是小阳家8月1和9月1日电能表的示数。结合表盘上的信息可知，下列判断正确的是（）A．电能表是测量电功率的仪表B．小阳家8月份消耗的电能为1011kW·hC．电能表工作时的电流不应超过标定电流40AD．电能表上指示灯闪烁320次，表示家庭电路消耗电能0.2kW·h9、两个额定电压均为的小灯泡的图象如图所示，如果将它们分别串联和并联在电路当中。在确保两小灯泡都安全的前提下保证至少一个灯泡正常工作，则串联和并联时两个小灯泡的总功率分别是（）A．B．C．D．10、随着生活水平的提高，家用电器越来越多，使用时若出现如图所示的情形，会导致连接插座的导线发热，稍不小心就会导致火灾，究其原因是（）A．电路中的用电器用电时间太长B．电路中的用电器的总功率过大C．电路中的用电器过多D．电路中的用电器的总电阻过大第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、从图电能表上看出，该用户家中接入用电器的电功率最多允许达到W；若该用户家里只使用一只电水壶（其他用电器都关闭）时，电能表转盘10分钟转过150转，则电水壶的实际功率为W。2、如图甲所示电路，可变电阻R2的滑片P从左向右滑动过程中，电压表与电流表的示数呈图乙所示的规律。则可变电阻R2接入电路的阻值变化范围是，电阻R1=Ω，电源电压是V。3、甲、乙两只灯泡，其I﹣U关系图象如图，现将甲、乙两灯串联在电路中，当甲灯两端的电压为2V时，乙灯消耗的功率是W．4、甲、乙两只灯泡，其I-U关系图像如图所示，现将甲、乙两灯并联在电路中，当干路的电流为1A时，乙的电阻是Ω，此时电路中甲消耗的电功率是W。5、某款家用茶具煮茶时的电阻为55Ω，正常情况下通过茶具的电流是A，煮一壶茶用了5min，产生的热量为J。6、如图所示，电源电压保持不变，灯L标有“U0、P0”字样，闭合开关，当滑动变阻器的滑片P移动到中点时，灯L正常发光，电压表示数为2U0，则滑动变阻器的最大阻值为；当滑片P移到最大阻值时，灯L与滑动变阻器的电功率之比为。（不计温度对灯丝电阻
