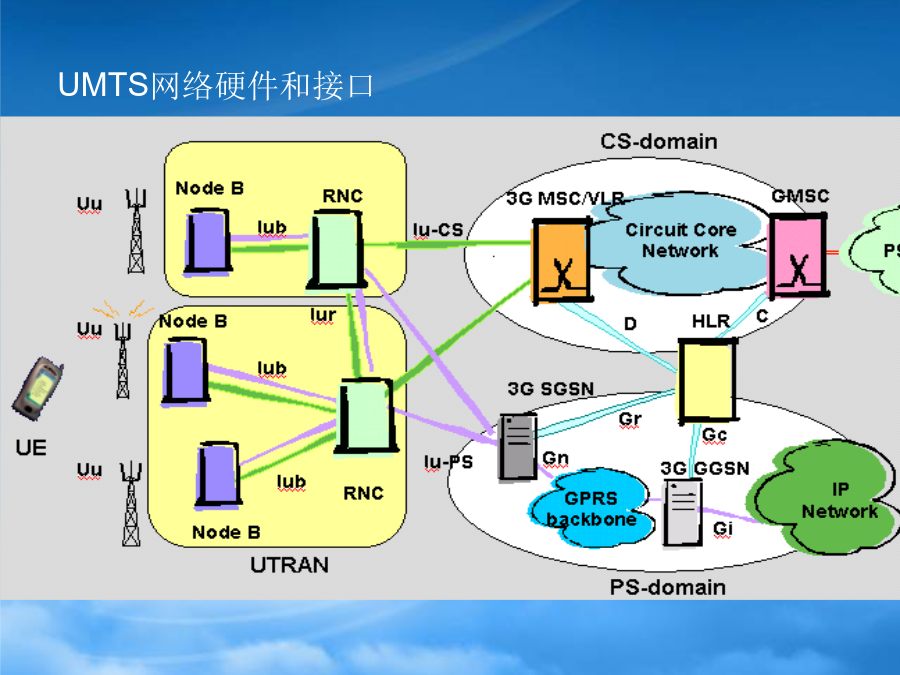

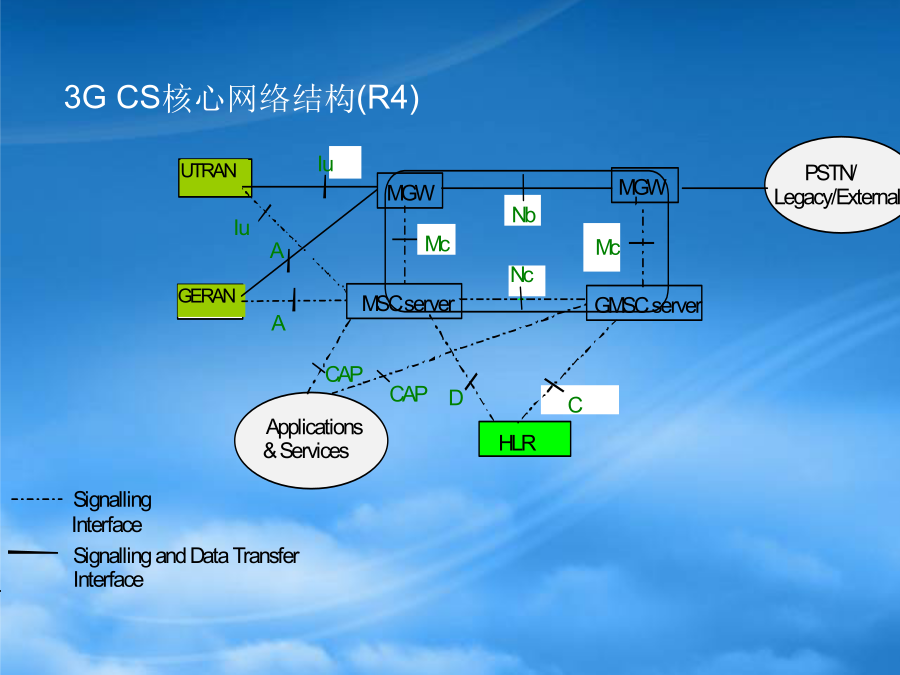

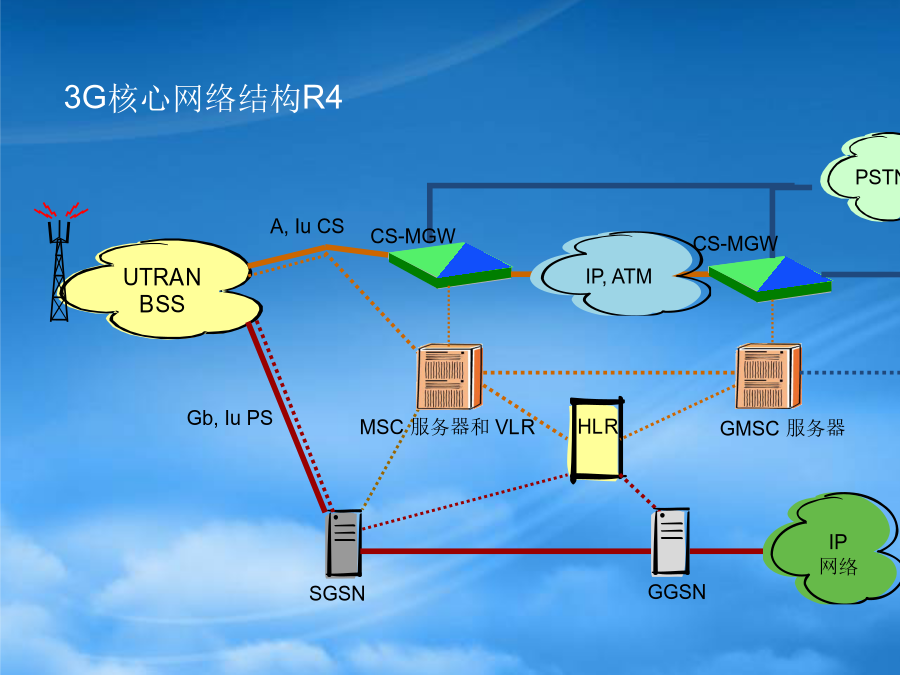

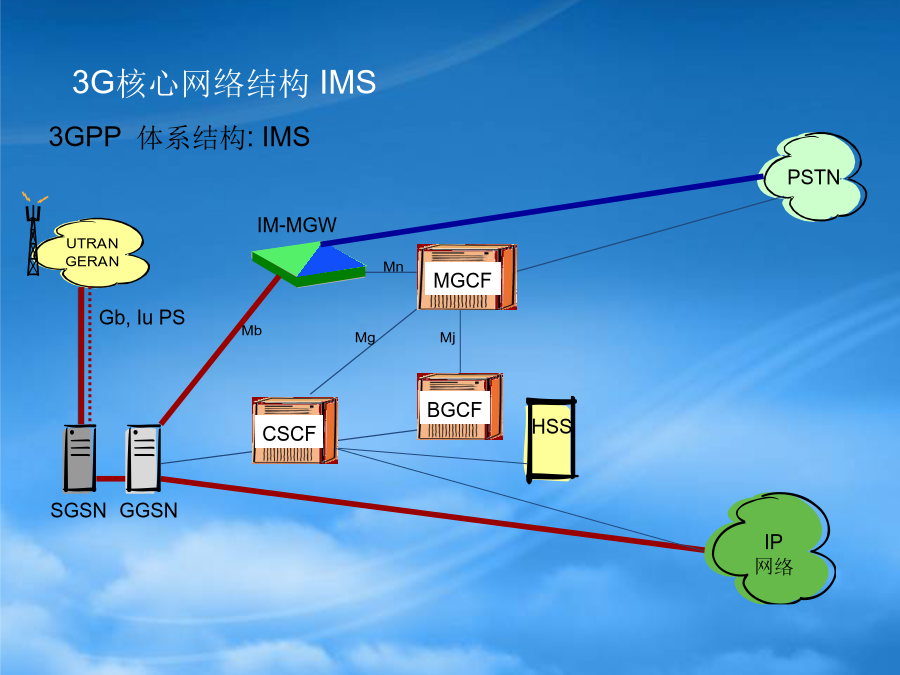

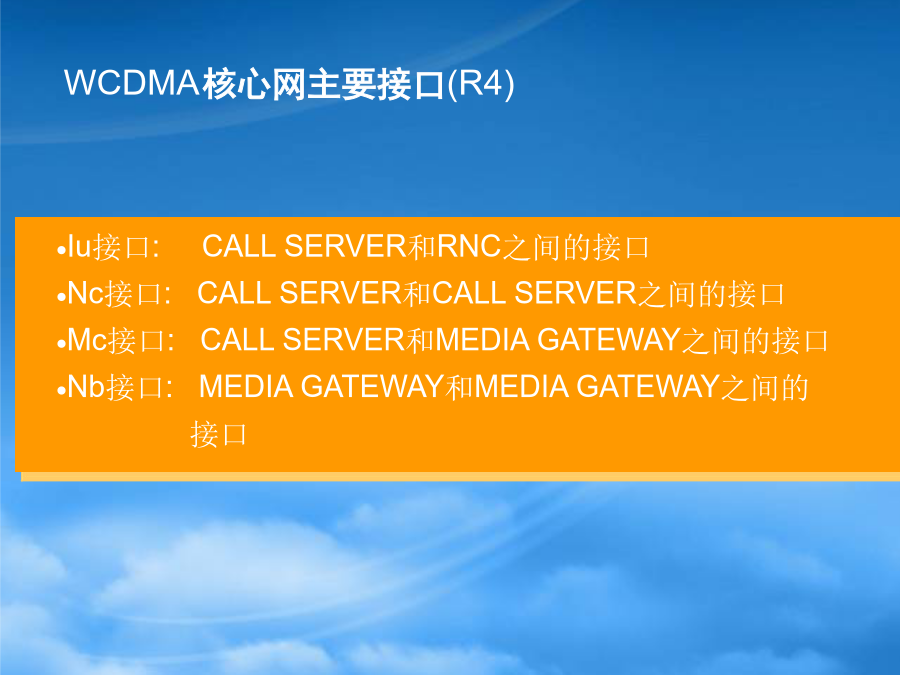

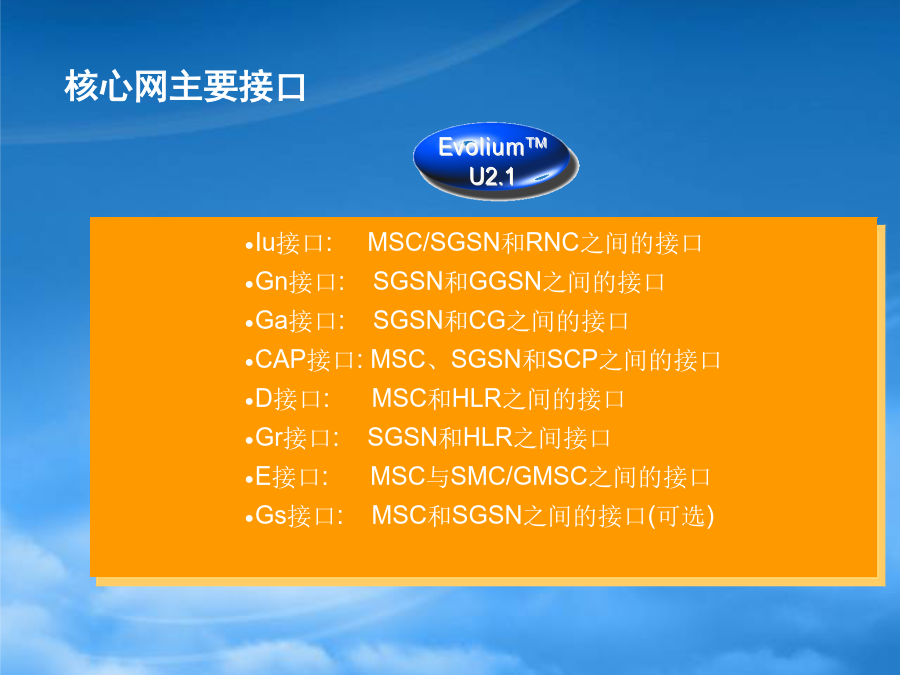

CS域核心网接口和信令流程CS域核心网结构及主要接口概述核心网主要接口3G核心网络结构R43GCS核心网络结构(R4)WCDMA核心网主要接口(R4)3GPP协议3G核心网络结构IMSMTP（MESSAGETRANSFERPART）消息传递部分：MTP的主要功能是提供一个可靠的传递系统，保证两个节点传递的信令消息无差错，不丢失，不错序，不重复。SCCP（SIGNALLINGCONNECTIONCONTROLPART）信令连接控制部分：SCCP的主要功能是与MTP相结合，为MTP提供附加功能，以便通过七号信令网在信令网中的交换局与交换局、交换局与专用中心之间传递电路相关和非电路相关的信令信息和其他类型的信息，建立无连接和面向连接的网络业务。TUP（TELEPHONICUSERPART）电话用户部分：TUP规定了电话业务中呼叫控制所需的信令程序以及实现这些信令程序所需的消息和消息格式。ISUP（ISDNUSERPART）ISDN用户部分：ISUP定义了综合业务数字网（ISDN）中电路交换业务控制，包括话音业务（如电话）和非话业务（如电路交换数据通信）控制所必需的信令消息、功能和过程。BSSAP（BASESTATIONSUBSYSTEMAPPLICATIONPART）基站子系统应用部分：BSSAP用于移动通信网中的A接口，负责移动交换局（MSC）和基站（BSC）之间的信息传递。TCAP（TRANSACTIONCAPABILITYAPPLICATIONPART）事务处理能力应用部分：TCAP的主要功能是进一步增强传送节点至节点消息及传送与接续无关信息的能力。TMN（TELECOMMUNICATIONMANAGEMENTNETWORK）电信管理网：TMN负责对整个电信网的管理。INAP（INTELLIGENTNETWORKAPPLICATIONPART）智能网应用部分：INAP负责业务交换点（SSP）和业务控制点（SCP）之间的信息传递，用于智能网业务。MAP（MOBILEAPPLICATIONPART）移动应用部分：MAP主要用于移动通信网中的C接口，负责移动交换局（MSC）和归属者位置登记器（HLR）之间的信息传递。NSC（NETWORKSERVICECENTRE）网络服务中心：NSC的主要功能是对NSC所管辖的交换局进行全网监控，负责各个交换端局的计费、统计、人机命令操作的控制。(a)逻辑传输路径(b)实际传输路径SCCP面向连接的传输过程MAP接口在协议栈中的位置lMAP_REGISTER_SSlMAP_ERASE_SSlMAP_ACTIVATE_SSlMAP_INTERROGATE_SSlMAP_INVOKE_SSlMAP_REGISTER_PASSWORDlMAP_GET_PASSWORDlMAP_PROCESS_UNSTRUCTURED_SS_REQUESTlMAP_UNSTRUCTURED_SS_REQUESTlMAP_UNSTRUCTURED_SS_NOTIFYlMAP_SS_INVOCATION_NOTIFYlMAP_REGISTER_CC_ENTRYlMAP_ERASE_CC_ENTTY位置更新相关流程取路由信息相关流程移动终结短消息流程SMSMO流程切换CAMEL1CAMEL1标准于1997年推出。CAMEL2CAMEL2标准于1998年推出。CAMEL3CAMLE3标准于2002年推出。与GSM原有系统相比，增加了SCF，SSF功能实体。它确定了如下接口：SCF与SSF之间的CAP接口；SCF与HLR之间、HLR与VLR之间、HLR与GMSC之间的MAP接口。同时定义了7条CAP操作。与CAMEL1相比，它增加了SRF功能实体增加了SCF与SRF之间的CAP接口，MSC之间的MAP接口以及SCF与HLR之间的接口。与CAMEL1相比，增加了15条操作，达到22条CAP操作。支持基于用户的被叫号码触发的CAMEL业务支持基于网络的被叫号码触发的CAMLE业务增加不成功呼叫的触发DP(ROUTE-SELECT-FAILURE,T-BUSY,T-NO-ANSWER)和相应触发标准.T-BCSM扩展至VMSC增加新的EDP-R(O/T-ABANDON)参数SII2的引入定义了一个新的CAP操作CALLGAP支持移动管理CAMEL业务BasicCallStateModel(BCSM)基本呼叫状态模型CallControlFunction(CCF)呼叫控制功能DetectionPoints(DP)检测点DP1T_Abandon触发DP请求(TDP－R)事件DP请求(EDP－R)事件DP通知(EDP－N)T
