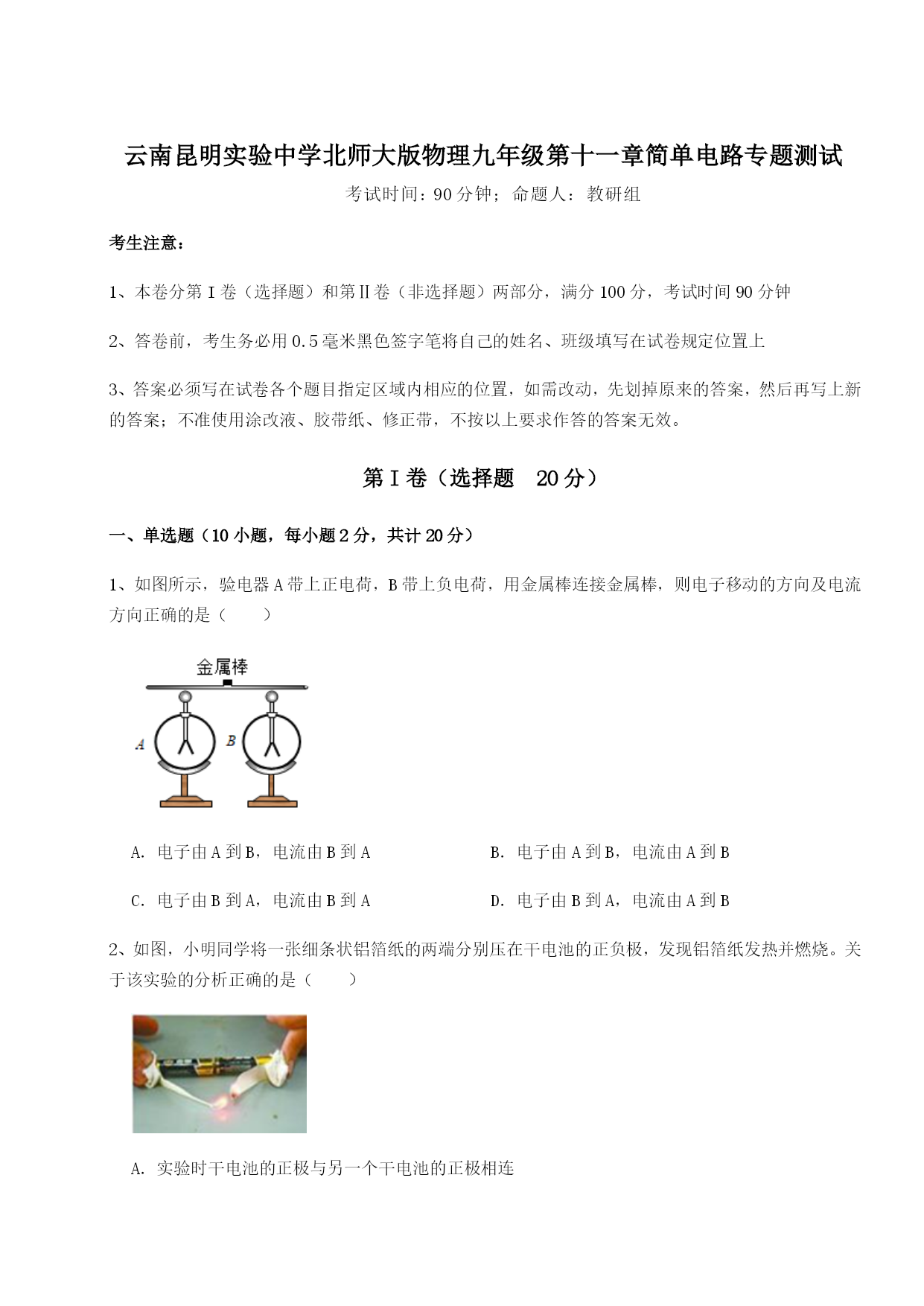

云南昆明实验中学北师大版物理九年级第十一章简单电路专题测试考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示，验电器A带上正电荷，B带上负电荷，用金属棒连接金属棒，则电子移动的方向及电流方向正确的是（）A．电子由A到B，电流由B到AB．电子由A到B，电流由A到BC．电子由B到A，电流由B到AD．电子由B到A，电流由A到B2、如图，小明同学将一张细条状铝箔纸的两端分别压在干电池的正负极，发现铝箔纸发热并燃烧。关于该实验的分析正确的是（）A．实验时干电池的正极与另一个干电池的正极相连B．该实验能说明短路带来的危害C．用普通纸代替铝箔纸也能燃烧D．实验中铝箔是绝缘体3、如图所示是滑动变阻器的结构和连入电路的示意图。当滑片P向左滑动时，连入电路的电阻变大的是（）A．B．C．D．4、如图所示，当人触摸科技馆内“静电球”时，头发便会飘起来，形成“怒发冲冠”的现象。关于这个现象的说法错误的是（）A．手必须与“静电球”的外壳不断摩擦起电B．散开的头发带的一定是同种电荷C．在干燥的环境中完成这个实验会更容易D．脚与大地之间必须用绝缘体隔离5、如图所示，开关S闭合后，三个电流表A1、A2、A3的示数分别为I1、I2、I3且均不为0；测量得出I1>I2=I3。关于此电路，下列说法中正确的是（）A．电路完好无故障B．L1灯丝断了C．L2灯丝断了D．L3灯座处发生了短路6、近几年，新能源电动汽车以环保节能的优势受到消费者的追捧，新能源汽车也是未来的发展趋势，下列说法正确的是（）A．冬天的早晨，路边汽车玻璃上的霜是由水凝固形成的B．电动汽车充电时将电能转化为机械能C．电动汽车加速行驶时，电动汽车的惯性增大D．电动汽车静止时，所受的重力和支持力是一对平衡力7、疫情期间，各个单位都加强了门卫保安工作｡凡是内部车辆均可通过感应，自动打开门禁系统进入；外来车辆，司机需要经过测温､核查､登记后，由保安人员手动控制，开门进入，由此可知，该门禁系统的控制电路可能是（）A．B．C．D．8、如图为封闭小区常见的智能门禁系统，住户可以通过刷卡或人脸识别进入小区。当门禁系统接通电源后，指示灯发光。住户刷卡或人脸识别成功时（相当于分别闭合对应的开关），电动机工作，控制门打开。下列关于门禁系统的简化电路设计合理的是（）A．B．C．D．9、在探究电路的电流规律实验时用了图中的某个电路，L1和L2规格相同，L3与L1规格不同，电流表的读数分别为A1为0.3A，A2为0.15A，A3为0.45A。测量时的电路图应是（）A．B．C．D．10、在如图所示的各电路中，开关闭合后，两盏小灯泡都能发光的是（）A．B．C．D．第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、在如图所示的电路中：当S1，S2都断开时，能发光的灯泡是，它们是联。2、如图所示电路，闭合开关后，电压表有示数且接近电源电压，电流表无示数，则故障可能是（选填“灯泡断路”、“电流表断路”或“变阻器短路”）。故障排除后，重新闭合开关，电压表的指针位置如图所示，则电压表的示数为。3、如图所示电路，电源电压为3V，若断开S2，闭合S1、S3，两电阻的连接方式为联，此时电压表的示数为V；若断开S1、S3，闭合S2，两电阻的连接方式为联，此时电压表示数为1V，则电阻R2两端的电压为V。4、如图所示，电路中一根导线已经与滑动变阻器的B接线柱连接，当滑动变阻器的滑片P向左移动时，要使滑动变阻器的电阻变小，另一根导线应与滑动变阻器的（选填“A”、“C”或“D”）接线柱连接，滑动变阻器是通过改变连入电路的电阻丝的来改变电阻的大小。如果你家中同时使用的用电器越多，干路中的电流将（选填“变大”、“不变”或“变小”）。5、如图是一款新款电动自行车，它具有轻便、节能、环保等特点。将车钥匙插入锁孔并顺时针旋转一下，车子就通电了，但不会行驶。这车钥匙其实就是一个，电动车前面的大灯与车把手上控制它的开关是（选填“串”或“并”）联连接的。6、导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度和；将质量为3kg的木块放在盛有水的容器中，木块漂浮时有的体积露出水面，则木块的体积为cm3。7
