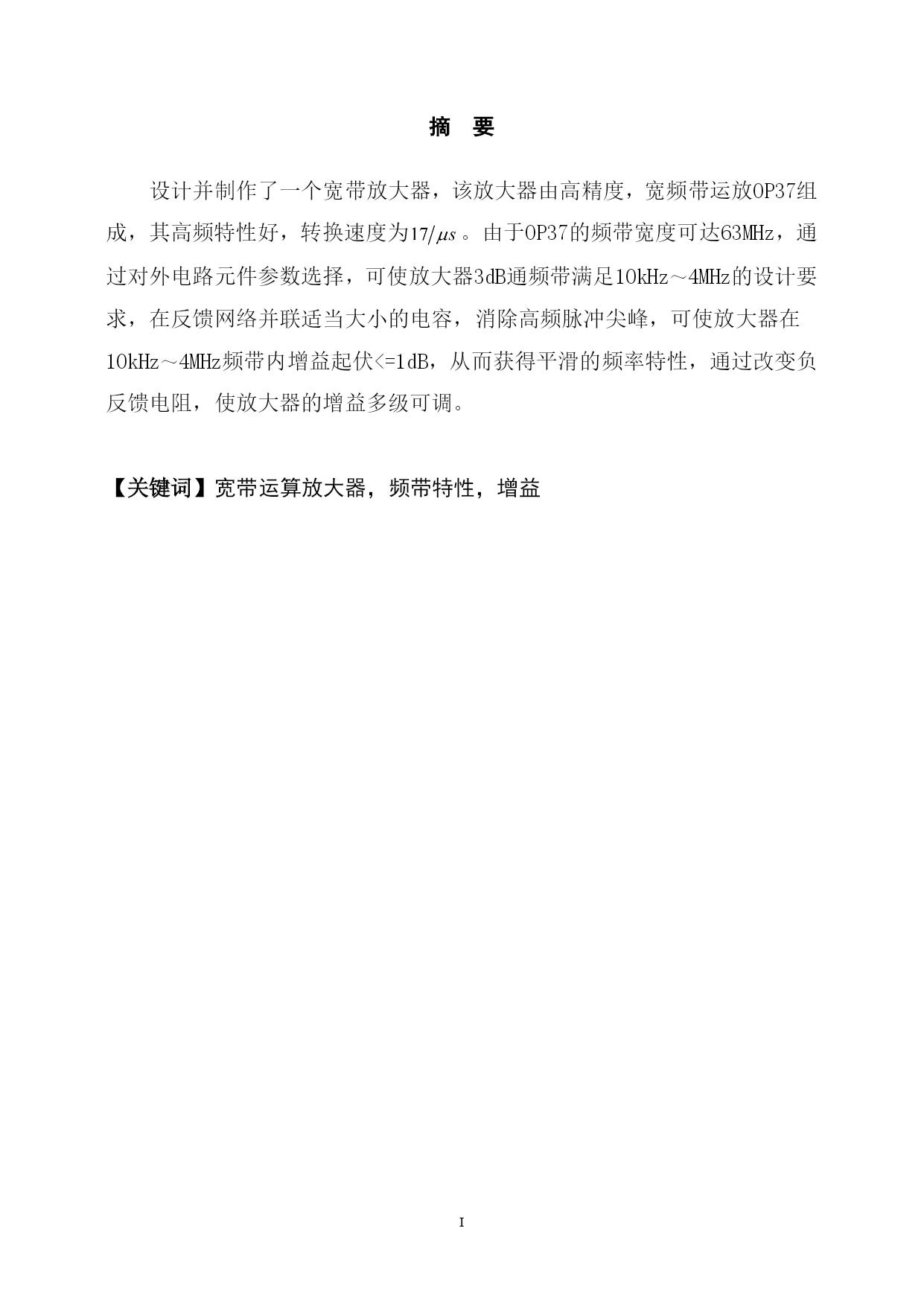

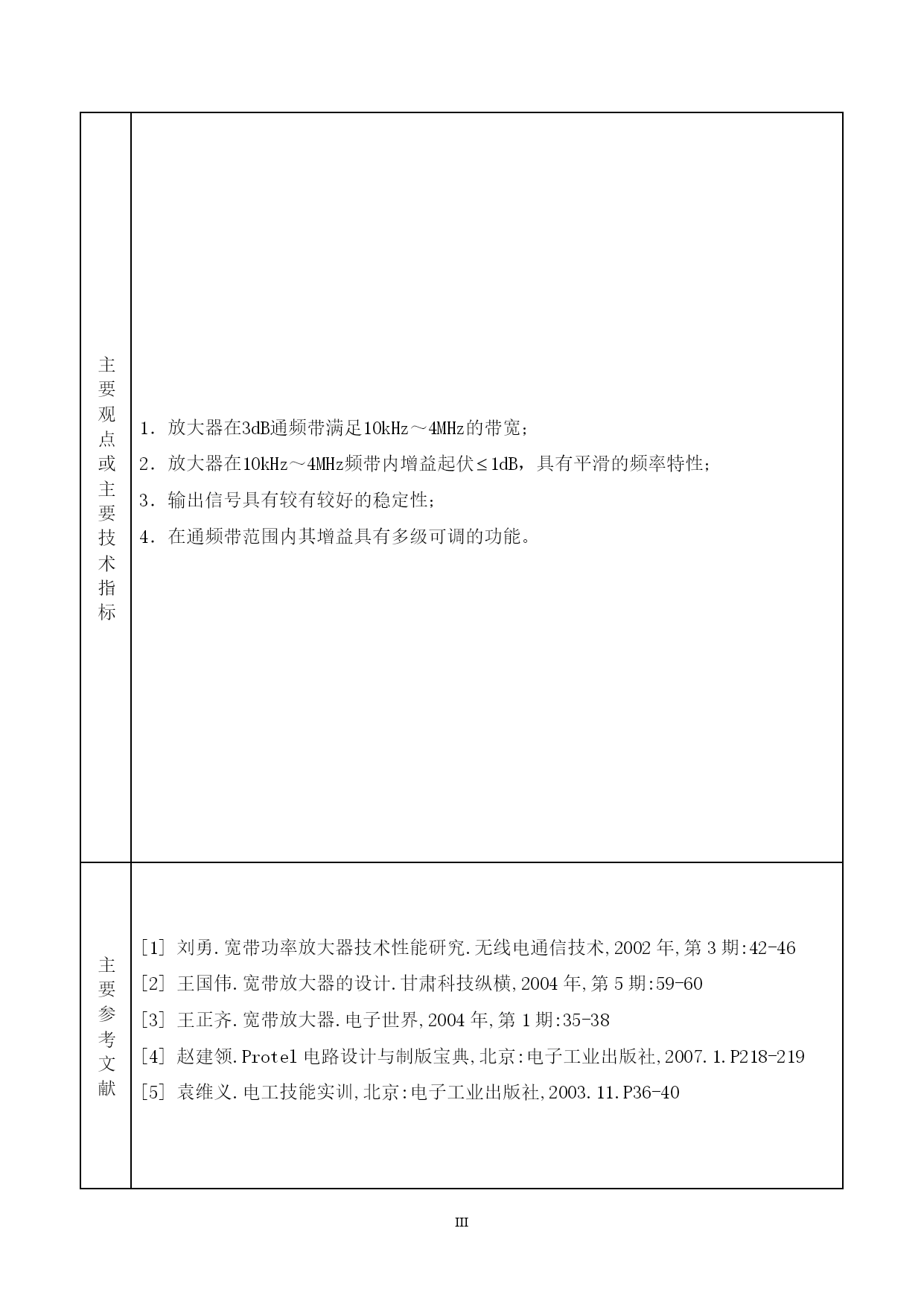

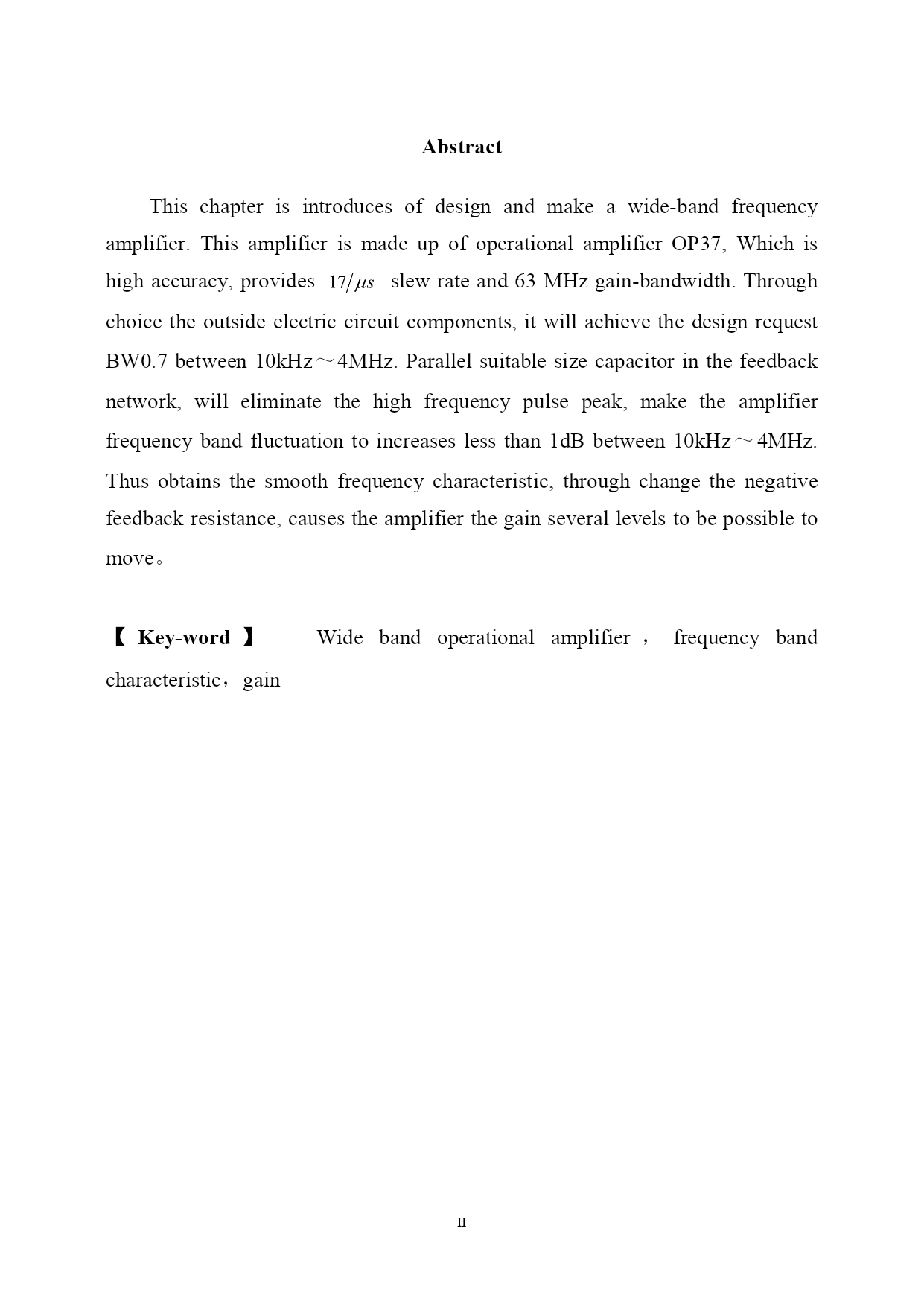

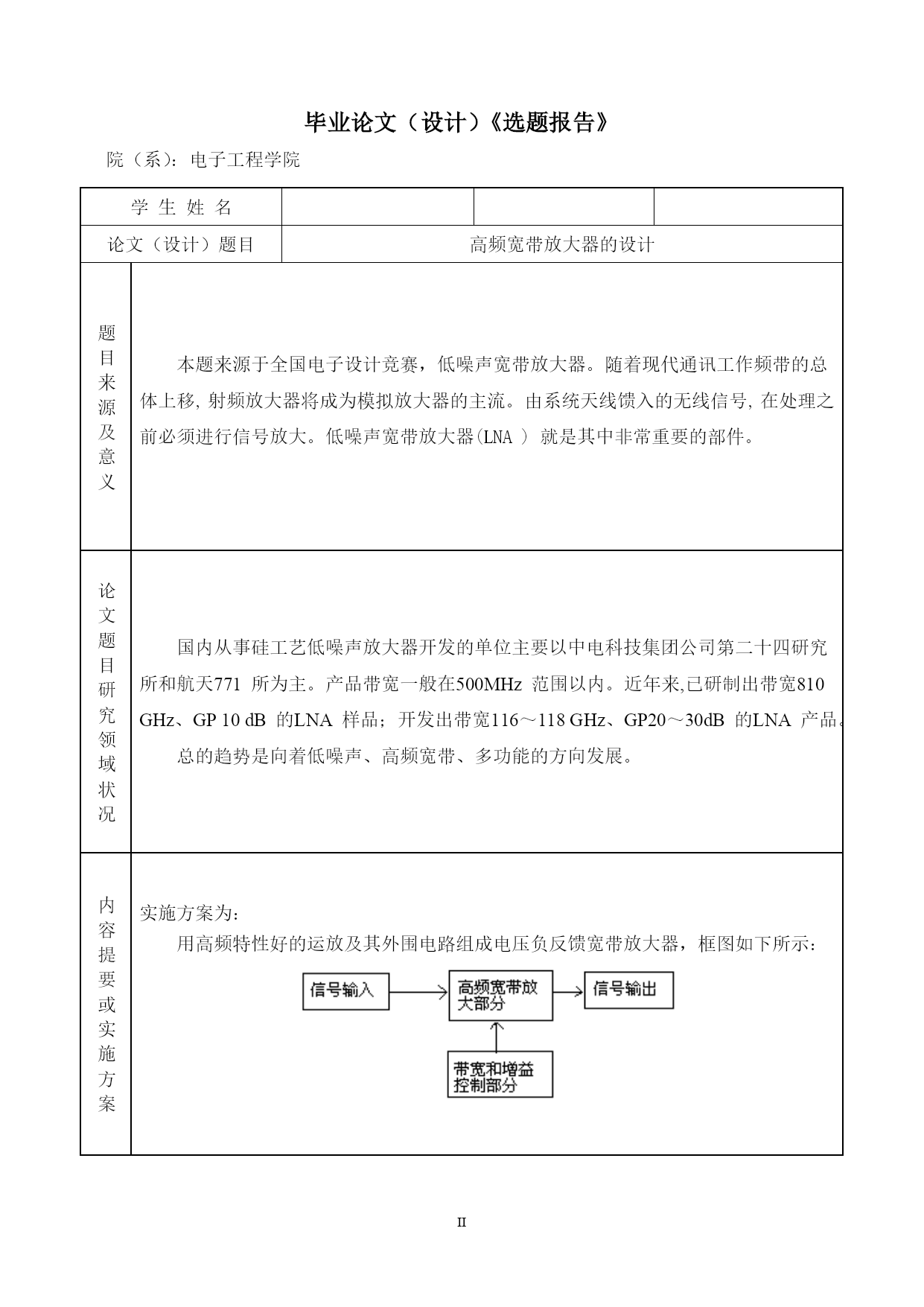

JIUJIANGUNIVERSITY毕业论文（设计）题目高频宽带放大器的设计英文题目DesignofaWide-BandFrequencyAmplifier院系电子工程学院专业通信工程姓名年级指导教师二零零七年六月毕业论文（设计）《选题报告》院（系）：电子工程学院学生姓名论文（设计）题目高频宽带放大器的设计题目来源及意义本题来源于全国电子设计竞赛，低噪声宽带放大器。随着现代通讯工作频带的总体上移,射频放大器将成为模拟放大器的主流。由系统天线馈入的无线信号,在处理之前必须进行信号放大。低噪声宽带放大器(LNA)就是其中非常重要的部件。论文题目研究领域状况国内从事硅工艺低噪声放大器开发的单位主要以中电科技集团公司第二十四研究所和航天771所为主。产品带宽一般在500MHz范围以内。近年来,已研制出带宽810GHz、GP10dB的LNA样品；开发出带宽116～118GHz、GP20～30dB的LNA产品。总的趋势是向着低噪声、高频宽带、多功能的方向发展。内容提要或实施方案实施方案为：用高频特性好的运放及其外围电路组成电压负反馈宽带放大器，框图如下所示：主要观点或主要技术指标放大器在3dB通频带满足10kHz～4MHz的带宽；放大器在10kHz～4MHz频带内增益起伏1dB，具有平滑的频率特性；输出信号具有较有较好的稳定性；在通频带范围内其增益具有多级可调的功能。主要参考文献[1]刘勇.宽带功率放大器技术性能研究.无线电通信技术,2002年,第3期:42-46[2]王国伟.宽带放大器的设计.甘肃科技纵横,2004年,第5期:59-60[3]王正齐.宽带放大器.电子世界,2004年,第1期:35-38[4]赵建领.Protel电路设计与制版宝典,北京:电子工业出版社,2007.1.P218-219[5]袁维义.电工技能实训,北京:电子工业出版社,2003.11.P36-40摘要设计并制作了一个宽带放大器，该放大器由高精度，宽频带运放OP37组成，其高频特性好，转换速度为。由于OP37的频带宽度可达63MHz，通过对外电路元件参数选择，可使放大器3dB通频带满足10kHz～4MHz的设计要求，在反馈网络并联适当大小的电容，消除高频脉冲尖峰，可使放大器在10kHz～4MHz频带内增益起伏<=1dB，从而获得平滑的频率特性，通过改变负反馈电阻，使放大器的增益多级可调。【关键词】宽带运算放大器，频带特性，增益AbstractThischapterisintroducesofdesignandmakeawide-bandfrequencyamplifier.ThisamplifierismadeupofoperationalamplifierOP37,Whichishighaccuracy,providesslewrateand63MHzgain-bandwidth.Throughchoicetheoutsideelectriccircuitcomponents,itwillachievethedesignrequestBW0.7between10kHz～4MHz.Parallelsuitablesizecapacitorinthefeedbacknetwork,willeliminatethehighfrequencypulsepeak,maketheamplifierfrequencybandfluctuationtoincreaseslessthan1dBbetween10kHz～4MHz.Thusobtainsthesmoothfrequencycharacteristic,throughchangethenegativefeedbackresistance,causestheamplifierthegainseverallevelstobepossibletomove。【Key-word】Widebandoperationalamplifier，frequencybandcharacteristic，gain目录TOC\o"1-2"\h\z\uHYPERLINK\l"_Toc169356215"前言PAGEREF_Toc169356215\h1HYPERLINK\l"_Toc169356216"第一章设计思路与原理方框图PAGEREF_Toc169356216\h2HYPERLINK\l"_Toc169356217"1.1系统问题的提出PAGEREF_Toc169356217\h2HYPERLINK\l"_Toc169356218"1.2方案论证与比较P
