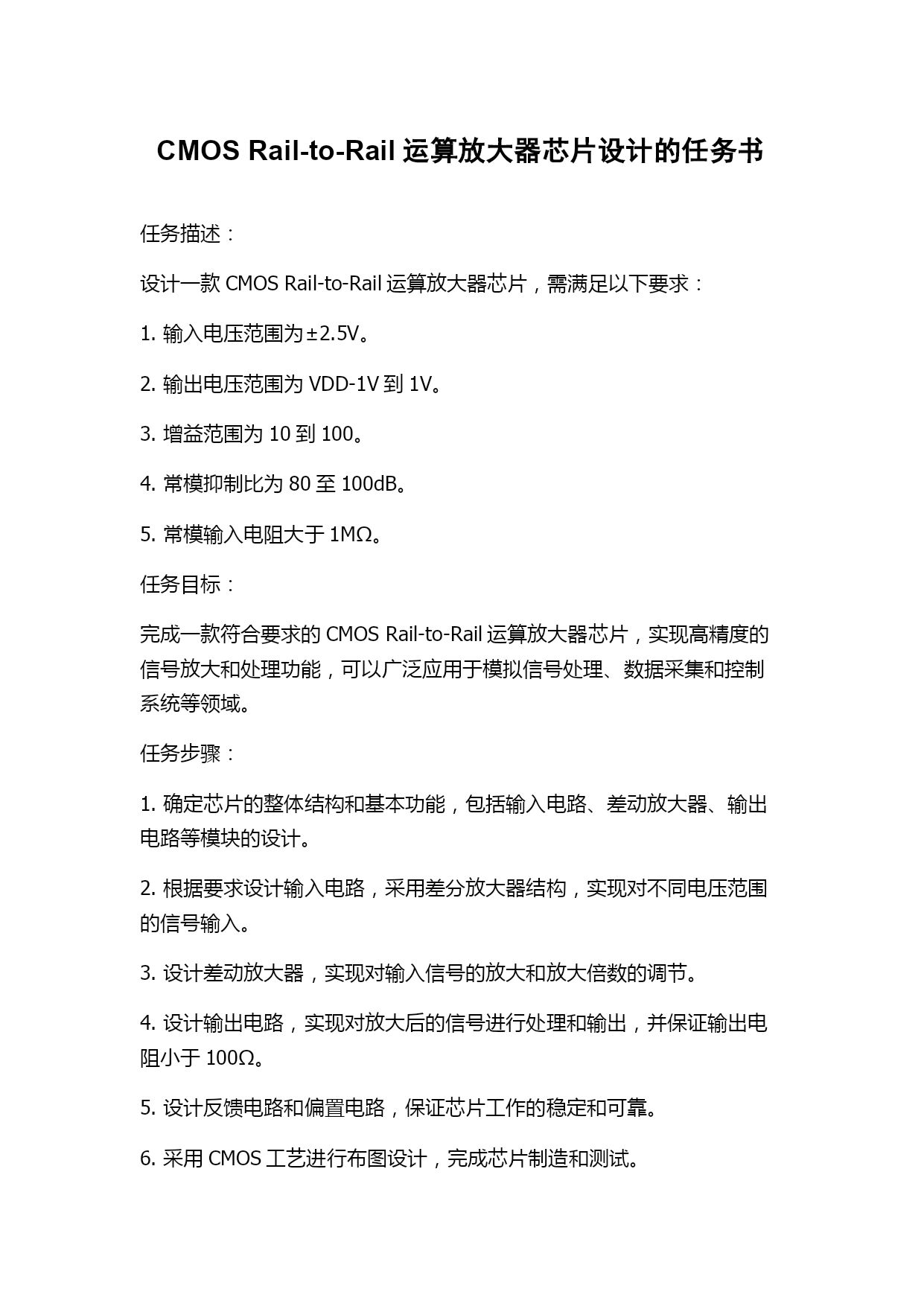

CMOSRail-to-Rail运算放大器芯片设计的任务书任务描述：设计一款CMOSRail-to-Rail运算放大器芯片，需满足以下要求：1.输入电压范围为±2.5V。2.输出电压范围为VDD-1V到1V。3.增益范围为10到100。4.常模抑制比为80至100dB。5.常模输入电阻大于1MΩ。任务目标：完成一款符合要求的CMOSRail-to-Rail运算放大器芯片，实现高精度的信号放大和处理功能，可以广泛应用于模拟信号处理、数据采集和控制系统等领域。任务步骤：1.确定芯片的整体结构和基本功能，包括输入电路、差动放大器、输出电路等模块的设计。2.根据要求设计输入电路，采用差分放大器结构，实现对不同电压范围的信号输入。3.设计差动放大器，实现对输入信号的放大和放大倍数的调节。4.设计输出电路，实现对放大后的信号进行处理和输出，并保证输出电阻小于100Ω。5.设计反馈电路和偏置电路，保证芯片工作的稳定和可靠。6.采用CMOS工艺进行布图设计，完成芯片制造和测试。任务成果：完成符合要求的CMOSRail-to-Rail运算放大器芯片设计，包括电路理论分析、仿真和验证等报告。并制作芯片进行实际测试，验证其性能和可靠性。
