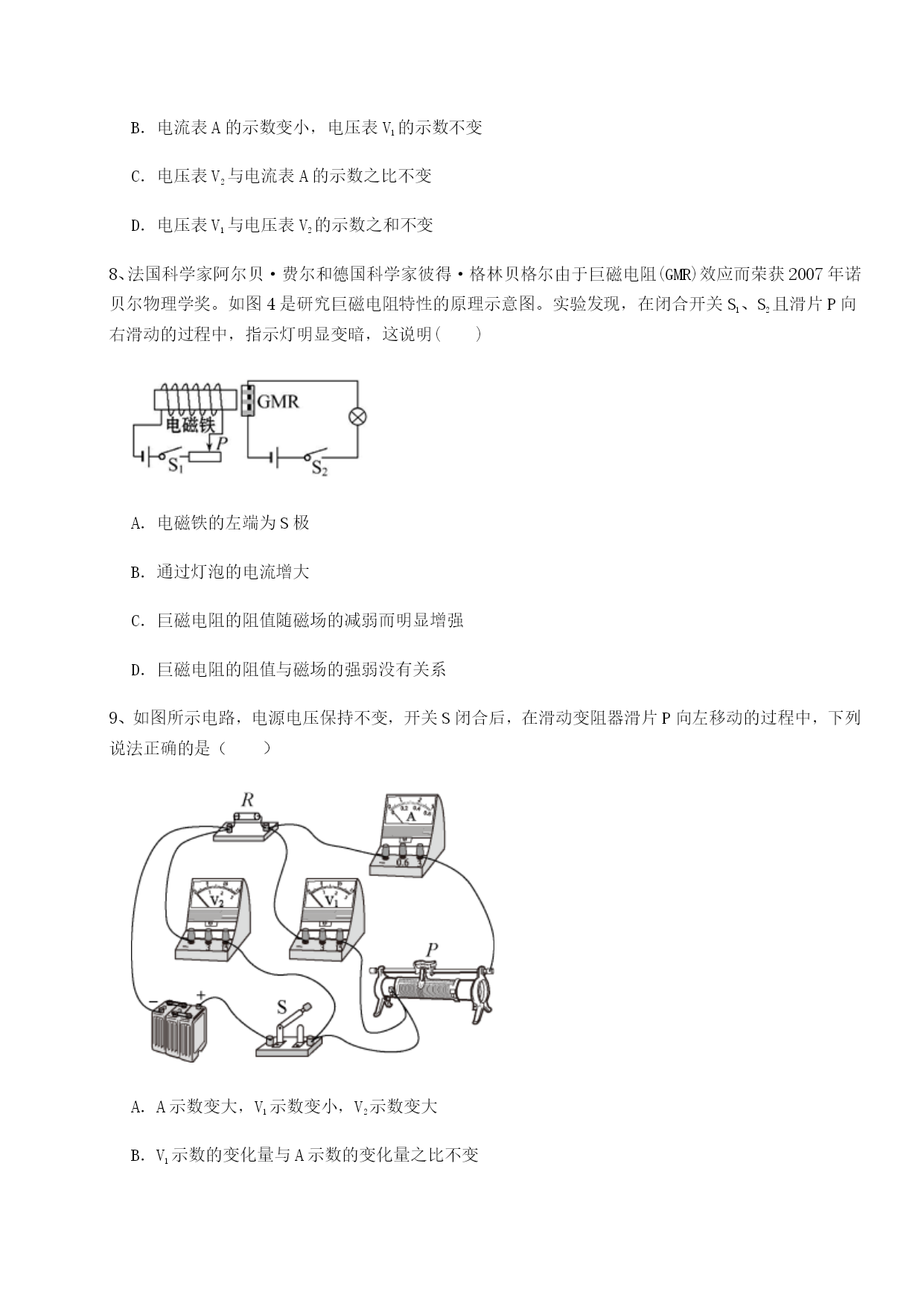

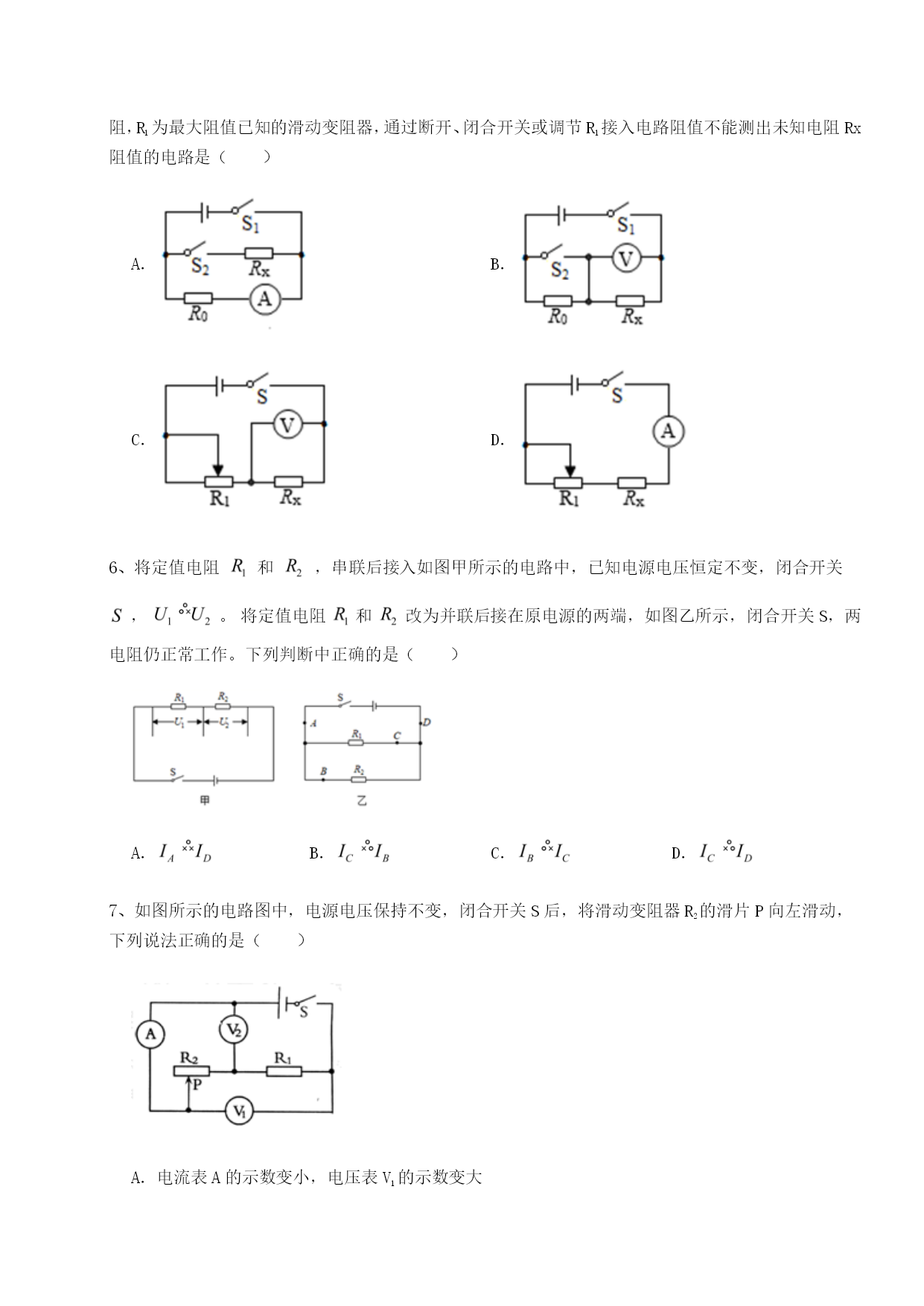

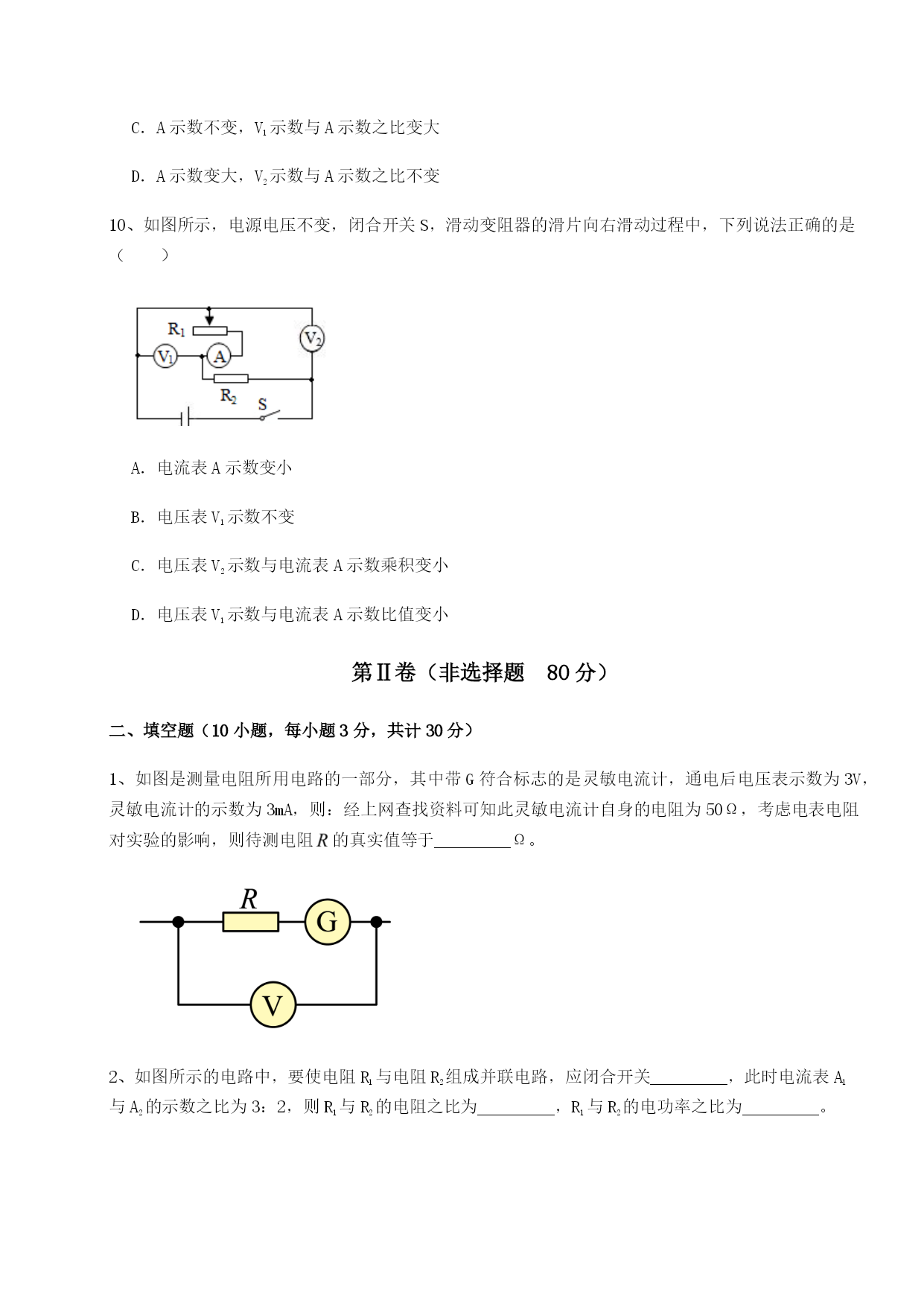

北师大版物理九年级全册第十二章欧姆定律专项训练考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、在电阻一定的情况下，通过导体的电流与导体两端的电压关系的图象正确的是（）A．B．C．D．2、某导体中的电流与它两端电压的关系如图所示，下列分析正确的是（）A．当导体两端的电压为0时，电阻为0B．该导体的电阻随电压的增大而减小C．该导体的电阻为5ΩD．当导体两端的电压为2V时，电流为0.6A3、如图所示，电源电压保持不变，开关S闭合后，调节滑动变阻器滑片，下列说法正确的是（）A．滑片向左滑动，电流表、电压表示数都增大B．滑片向左滑动，电流表示数增大，电压表示数减小C．滑片向右滑动，电流表、电压表示数都增大D．滑片向右滑动，电流表示数增大，电压表示数减小4、如图所示，电源电压不变，当开关闭合，滑动变阻器的滑片P由图示位置向b点滑动的过程中，下列判断正确的是（）A．电压表示数增大，电流表示数增大B．电压表示数不变，电流表示数增大C．电压表示数不变，电流表示数减小D．电压表示数减小，电流表示数减小5、物理科代表为全班同学设计了如下四个电路图，图中电源电压未知但不变，R0为阻值已知的定值电阻，R1为最大阻值已知的滑动变阻器，通过断开、闭合开关或调节R1接入电路阻值不能测出未知电阻Rx阻值的电路是（）A．B．C．D．6、将定值电阻和，串联后接入如图甲所示的电路中，已知电源电压恒定不变，闭合开关，。将定值电阻和改为并联后接在原电源的两端，如图乙所示，闭合开关S，两电阻仍正常工作。下列判断中正确的是（）A．B．C．D．7、如图所示的电路图中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向左滑动，下列说法正确的是（）A．电流表A的示数变小，电压表V1的示数变大B．电流表A的示数变小，电压表V1的示数不变C．电压表V2与电流表A的示数之比不变D．电压表V1与电压表V2的示数之和不变8、法国科学家阿尔贝·费尔和德国科学家彼得·格林贝格尔由于巨磁电阻(GMR)效应而荣获2007年诺贝尔物理学奖。如图4是研究巨磁电阻特性的原理示意图。实验发现，在闭合开关S1、S2且滑片P向右滑动的过程中，指示灯明显变暗，这说明()A．电磁铁的左端为S极B．通过灯泡的电流增大C．巨磁电阻的阻值随磁场的减弱而明显增强D．巨磁电阻的阻值与磁场的强弱没有关系9、如图所示电路，电源电压保持不变，开关S闭合后，在滑动变阻器滑片P向左移动的过程中，下列说法正确的是（）A．A示数变大，V1示数变小，V2示数变大B．V1示数的变化量与A示数的变化量之比不变C．A示数不变，V1示数与A示数之比变大D．A示数变大，V2示数与A示数之比不变10、如图所示，电源电压不变，闭合开关S，滑动变阻器的滑片向右滑动过程中，下列说法正确的是（）A．电流表A示数变小B．电压表V1示数不变C．电压表V2示数与电流表A示数乘积变小D．电压表V1示数与电流表A示数比值变小第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图是测量电阻所用电路的一部分，其中带G符合标志的是灵敏电流计，通电后电压表示数为3V，灵敏电流计的示数为3mA，则：经上网查找资料可知此灵敏电流计自身的电阻为50Ω，考虑电表电阻对实验的影响，则待测电阻的真实值等于Ω。2、如图所示的电路中，要使电阻R1与电阻R2组成并联电路，应闭合开关，此时电流表A1与A2的示数之比为3：2，则R1与R2的电阻之比为，R1与R2的电功率之比为。3、如图所示的电路，电源电压为U且不变，R2标有“20Ω1A”字样。闭合开关S，电流表示数为0.3安，10秒内电流对R1所做的功为18焦，通过R1横截面的电荷量为库，R1两端的电压为伏；移动滑片到某位置时，电压表示数等于0.6U，则电压表并联接在两端。4、某导体两端的电压是3V，通过它的电流是0.15A，若流过该导体的电流变为零，则导体的电阻阻值为Ω。5、如图所示的电路中，电源电压保持不变．当开关S由断开到闭合时，电流表的示数将，电压表与电流表示数的比值将(以上两空均填“变大”、“变小”或“不变”)6、如图是关于电阻R1、R2的电流与电压关系的图象，则R1R2
