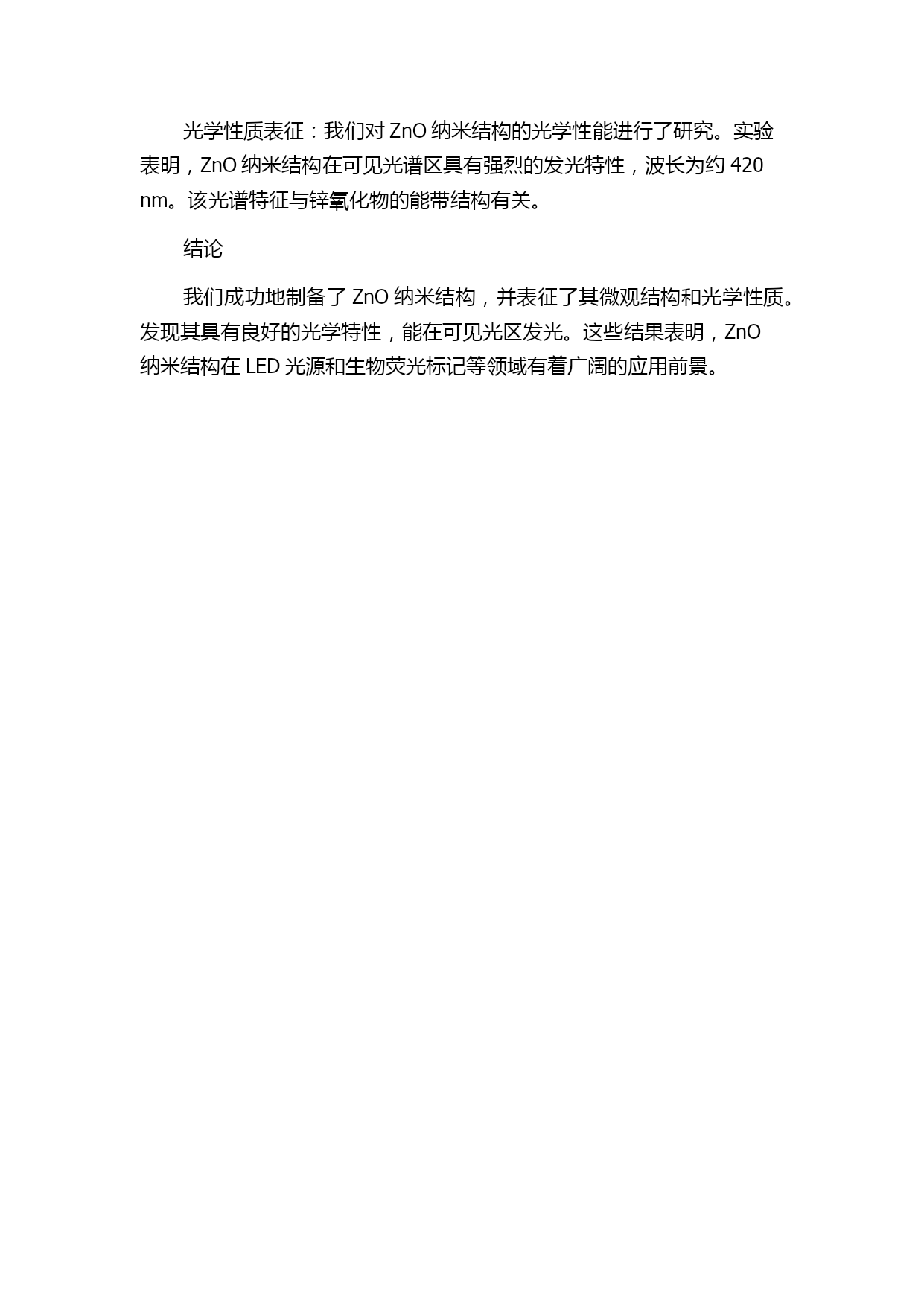

ZnO纳米结构制备及其可见光区发光研究的中期报告中期报告背景随着人类对环境问题日益关注，绿色环保新材料研究逐渐成为研究热点。由于纳米材料具有与宏观材料完全不同的物理、化学、电学等性质，她们被认为是制备绿色环保新材料的一个重要途径。其中，ZnO是一种重要的半导体材料，因其独特的物理、化学和电学性能在诸多领域有着广泛应用。特别是在荧光材料、LED、光催化等方面，ZnO已经被广泛研究。在本实验中，我们研究了ZnO纳米结构的制备，并对其可见光区发光性质进行了系统的表征和探究。实验内容1.制备ZnO纳米结构我们采用水热法合成了ZnO纳米结构。首先，将无水氧化锌与硫酸反应制备ZnSO4溶液。然后，在室温下，将NaOH加入到ZnSO4中，直至悬浮液呈现pH为9的碱性。将混合物磁力搅拌40min，之后放入预热至180℃的恒温烘箱中反应2h，得到白色沉淀，用去离子水洗涤和离心干燥即可制得ZnO纳米结构。2.表征ZnO纳米结构的性质结构表征：我们采用扫描电子显微镜(SEM)和透射电子显微镜(TEM)对样品进行表面形态和微观结构的表征。结果显示，样品呈现出典型的分散均匀的球形纳米粒子结构，平均粒径为60nm左右。光学性质表征：我们对ZnO纳米结构的光学性能进行了研究。实验表明，ZnO纳米结构在可见光谱区具有强烈的发光特性，波长为约420nm。该光谱特征与锌氧化物的能带结构有关。结论我们成功地制备了ZnO纳米结构，并表征了其微观结构和光学性质。发现其具有良好的光学特性，能在可见光区发光。这些结果表明，ZnO纳米结构在LED光源和生物荧光标记等领域有着广阔的应用前景。
