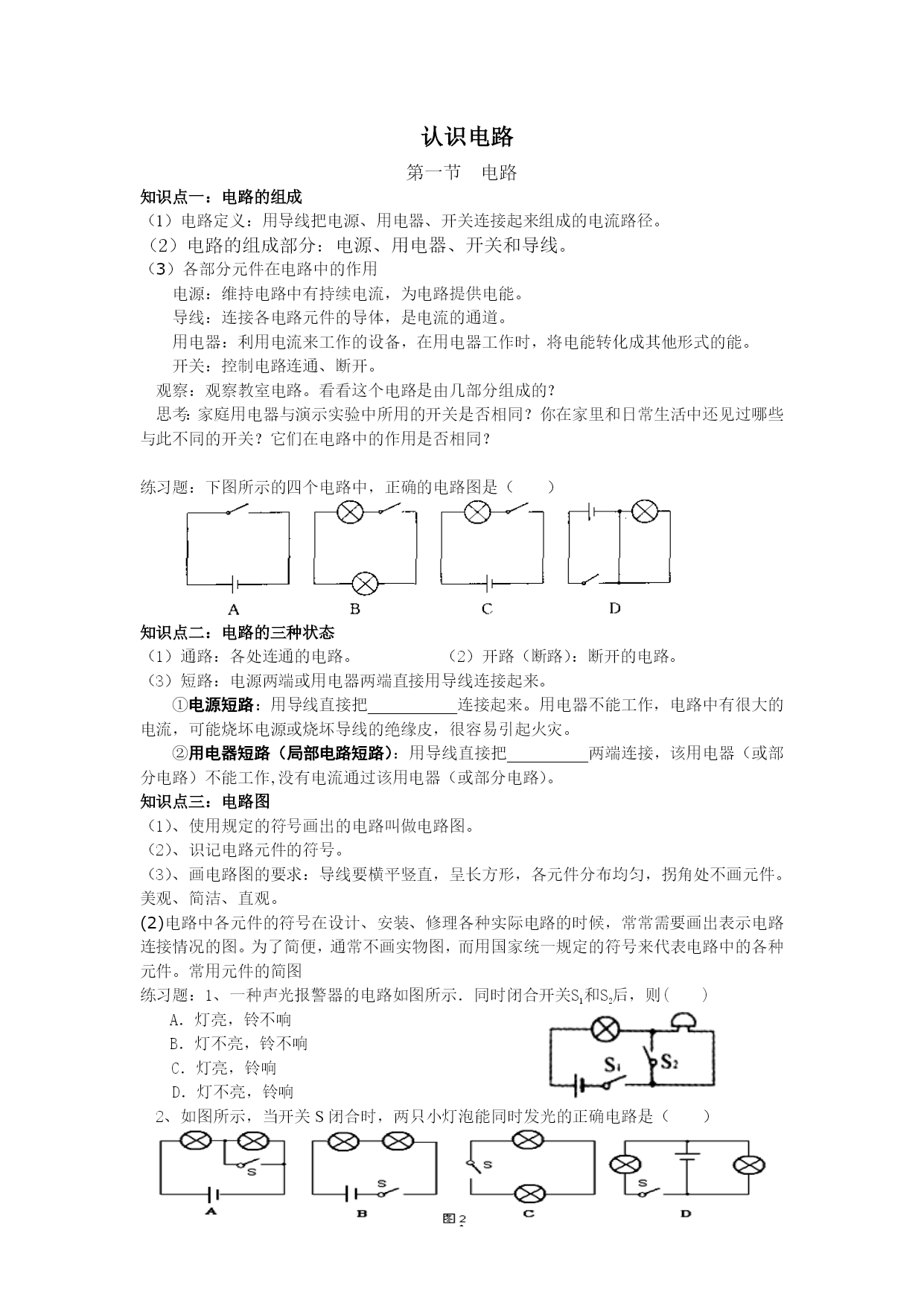

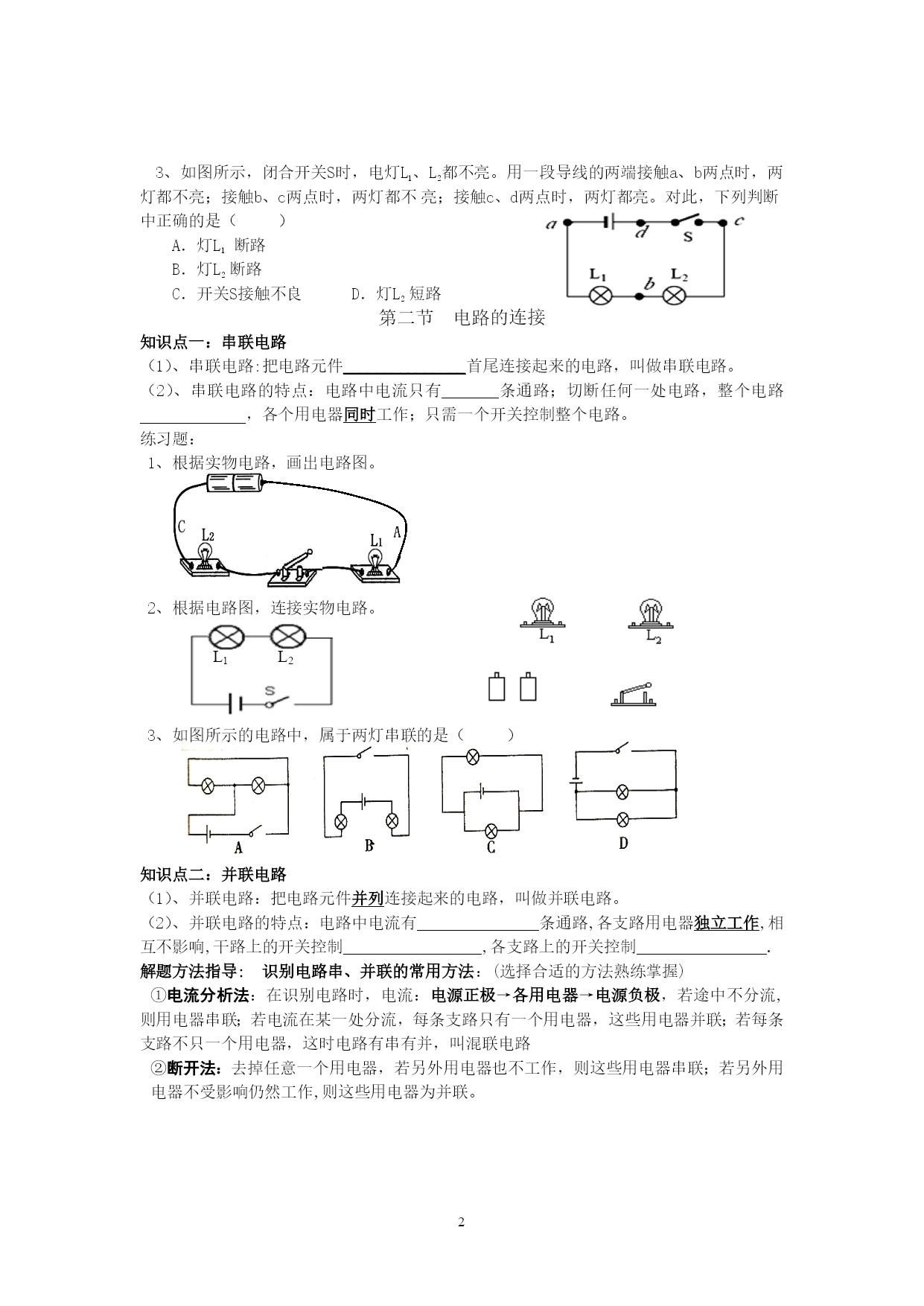

PAGE\*MERGEFORMAT9认识电路第一节电路知识点一：电路的组成（1）电路定义：用导线把电源、用电器、开关连接起来组成的电流路径。（2）电路的组成部分：电源、用电器、开关和导线。（3）各部分元件在电路中的作用电源：维持电路中有持续电流，为电路提供电能。导线：连接各电路元件的导体，是电流的通道。用电器：利用电流来工作的设备，在用电器工作时，将电能转化成其他形式的能。开关：控制电路连通、断开。观察：观察教室电路。看看这个电路是由几部分组成的？思考：家庭用电器与演示实验中所用的开关是否相同？你在家里和日常生活中还见过哪些与此不同的开关？它们在电路中的作用是否相同？练习题：下图所示的四个电路中，正确的电路图是（）知识点二：电路的三种状态（1）通路：各处连通的电路。（2）开路（断路）：断开的电路。（3）短路：电源两端或用电器两端直接用导线连接起来。=1\*GB3①电源短路：用导线直接把___________连接起来。用电器不能工作，电路中有很大的电流，可能烧坏电源或烧坏导线的绝缘皮，很容易引起火灾。=2\*GB3②用电器短路（局部电路短路）：用导线直接把__________两端连接，该用电器（或部分电路）不能工作,没有电流通过该用电器（或部分电路）。知识点三：电路图（1）、使用规定的符号画出的电路叫做电路图。（2）、识记电路元件的符号。（3）、画电路图的要求：导线要横平竖直，呈长方形，各元件分布均匀，拐角处不画元件。美观、简洁、直观。(2)电路中各元件的符号在设计、安装、修理各种实际电路的时候，常常需要画出表示电路连接情况的图。为了简便，通常不画实物图，而用国家统一规定的符号来代表电路中的各种元件。常用元件的简图练习题：1、一种声光报警器的电路如图所示．同时闭合开关S1和S2后，则()A．灯亮，铃不响B．灯不亮，铃不响C．灯亮，铃响D．灯不亮，铃响2、如图所示，当开关S闭合时，两只小灯泡能同时发光的正确电路是（）3、如图所示，闭合开关S时，电灯L1、L2都不亮。用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯都不亮；接触c、d两点时，两灯都亮。对此，下列判断中正确的是（）A．灯L1断路B．灯L2断路C．开关S接触不良D．灯L2短路第二节电路的连接知识点一：串联电路（1）、串联电路:把电路元件_______________首尾连接起来的电路，叫做串联电路。（2）、串联电路的特点：电路中电流只有_______条通路；切断任何一处电路，整个电路_____________，各个用电器同时工作；只需一个开关控制整个电路。练习题：1、根据实物电路，画出电路图。2、根据电路图，连接实物电路。L1L23、如图所示的电路中，属于两灯串联的是（）知识点二：并联电路（1）、并联电路：把电路元件并列连接起来的电路，叫做并联电路。（2）、并联电路的特点：电路中电流有_______________条通路,各支路用电器独立工作,相互不影响,干路上的开关控制_________________,各支路上的开关控制________________.解题方法指导:识别电路串、并联的常用方法：(选择合适的方法熟练掌握)①电流分析法：在识别电路时，电流：电源正极→各用电器→电源负极，若途中不分流,则用电器串联；若电流在某一处分流，每条支路只有一个用电器，这些用电器并联；若每条支路不只一个用电器，这时电路有串有并，叫混联电路②断开法：去掉任意一个用电器，若另外用电器也不工作，则这些用电器串联；若另外用电器不受影响仍然工作,则这些用电器为并联。当堂习题：S1S21、根据电路图，连接实物图。（导线不允许交叉）abL1L2—+2、根据实物图，画出电路图。+3、如图所示电路中，（1）当开关S1、S3闭合S2断开时，灯L1、L2组成电路；（2）当开关S1、S3断开S2闭合时，灯L1、L2组成电路；（3）当开关S3闭合，S1、S2断开时，电灯L1是路，L2是____路；（4）当开关S1断开，S2、S3闭合时，电灯L1是路，L2是____路；（5）如果开关S1和S2同时闭合时，将发生现象。4题5题6题4、如图：要使灯L1、L2组成串联电路，则应闭合开关________；要使灯L1、L2组成并联电路，则应闭合开关_________。开关_________不能同时闭合，原因是__________________。5、如图所示：当S2和S3闭合，S1和S4断开
