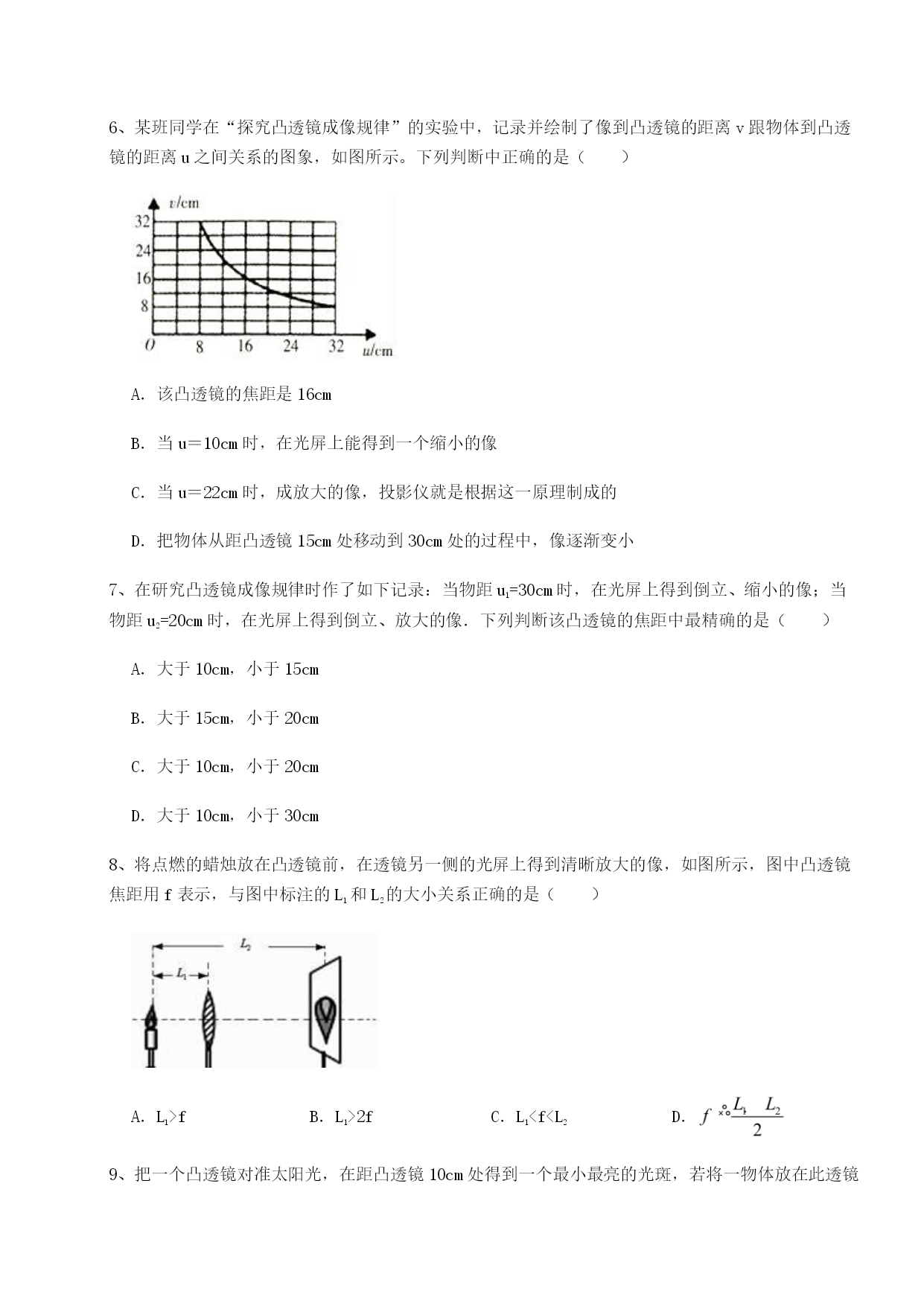

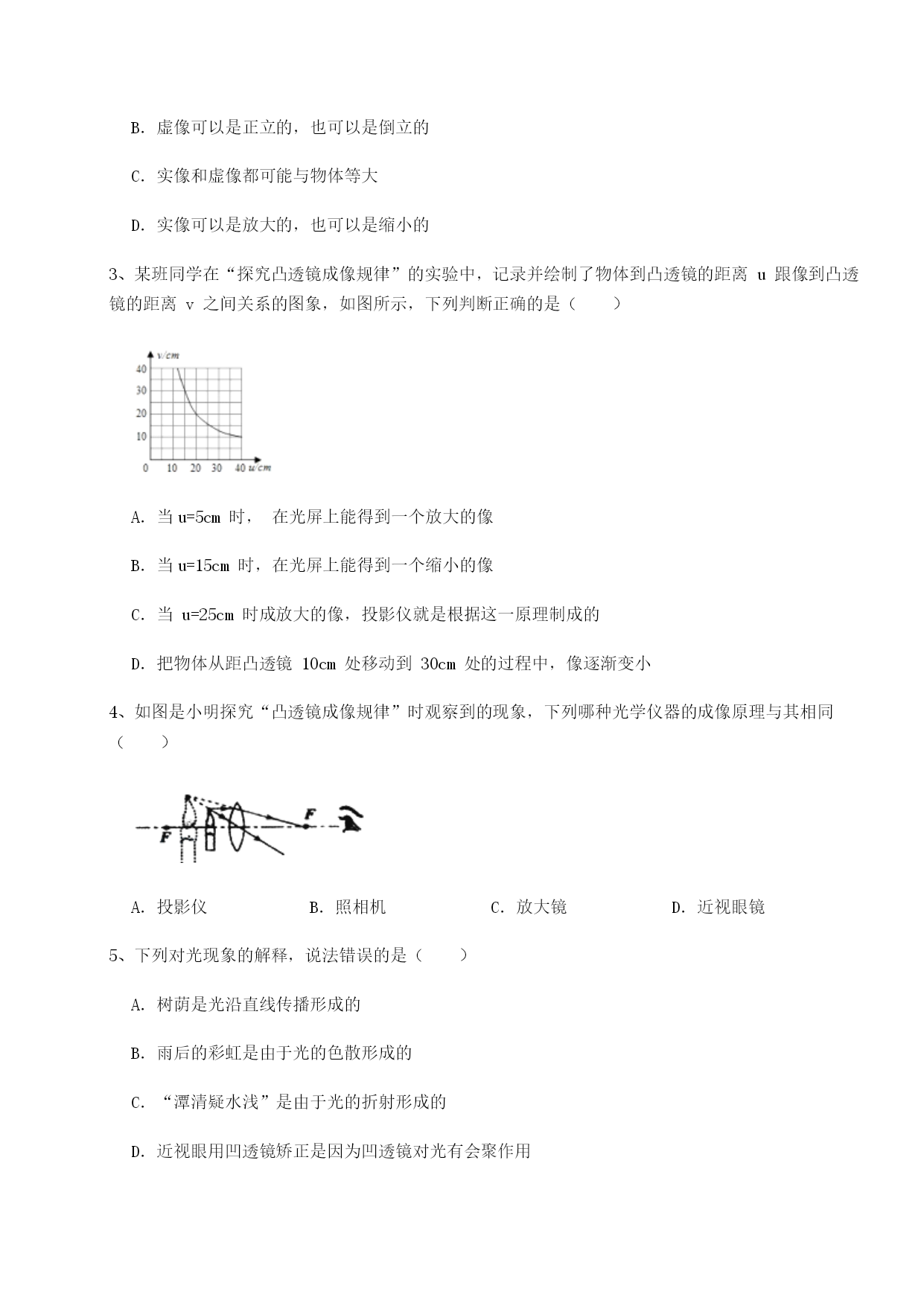

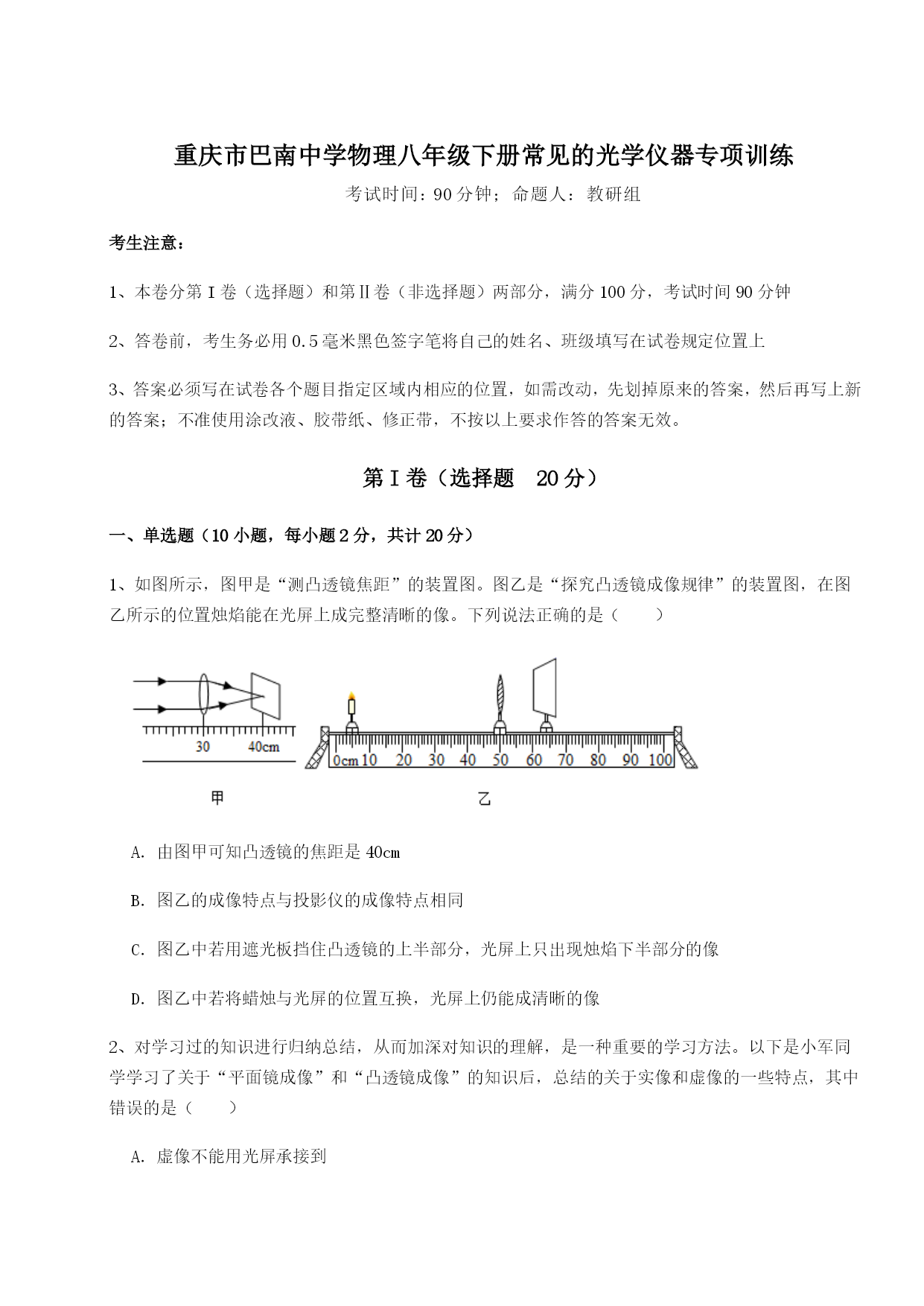

重庆市巴南中学物理八年级下册常见的光学仪器专项训练考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示，图甲是“测凸透镜焦距”的装置图。图乙是“探究凸透镜成像规律”的装置图，在图乙所示的位置烛焰能在光屏上成完整清晰的像。下列说法正确的是（）A．由图甲可知凸透镜的焦距是40cmB．图乙的成像特点与投影仪的成像特点相同C．图乙中若用遮光板挡住凸透镜的上半部分，光屏上只出现烛焰下半部分的像D．图乙中若将蜡烛与光屏的位置互换，光屏上仍能成清晰的像2、对学习过的知识进行归纳总结，从而加深对知识的理解，是一种重要的学习方法。以下是小军同学学习了关于“平面镜成像”和“凸透镜成像”的知识后，总结的关于实像和虚像的一些特点，其中错误的是（）A．虚像不能用光屏承接到B．虚像可以是正立的，也可以是倒立的C．实像和虚像都可能与物体等大D．实像可以是放大的，也可以是缩小的3、某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了物体到凸透镜的距离u跟像到凸透镜的距离v之间关系的图象，如图所示，下列判断正确的是（）A．当u=5cm时，在光屏上能得到一个放大的像B．当u=15cm时，在光屏上能得到一个缩小的像C．当u=25cm时成放大的像，投影仪就是根据这一原理制成的D．把物体从距凸透镜10cm处移动到30cm处的过程中，像逐渐变小4、如图是小明探究“凸透镜成像规律”时观察到的现象，下列哪种光学仪器的成像原理与其相同（）A．投影仪B．照相机C．放大镜D．近视眼镜5、下列对光现象的解释，说法错误的是（）A．树荫是光沿直线传播形成的B．雨后的彩虹是由于光的色散形成的C．“潭清疑水浅”是由于光的折射形成的D．近视眼用凹透镜矫正是因为凹透镜对光有会聚作用6、某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了像到凸透镜的距离v跟物体到凸透镜的距离u之间关系的图象，如图所示。下列判断中正确的是（）A．该凸透镜的焦距是16cmB．当u＝10cm时，在光屏上能得到一个缩小的像C．当u＝22cm时，成放大的像，投影仪就是根据这一原理制成的D．把物体从距凸透镜15cm处移动到30cm处的过程中，像逐渐变小7、在研究凸透镜成像规律时作了如下记录：当物距u1=30cm时，在光屏上得到倒立、缩小的像；当物距u2=20cm时，在光屏上得到倒立、放大的像．下列判断该凸透镜的焦距中最精确的是（）A．大于10cm，小于15cmB．大于15cm，小于20cmC．大于10cm，小于20cmD．大于10cm，小于30cm8、将点燃的蜡烛放在凸透镜前，在透镜另一侧的光屏上得到清晰放大的像，如图所示，图中凸透镜焦距用f表示，与图中标注的L1和L2的大小关系正确的是（）A．L1>fB．L1>2fC．L1<f<L2D．9、把一个凸透镜对准太阳光，在距凸透镜10cm处得到一个最小最亮的光斑，若将一物体放在此透镜前15cm处，经凸透镜所成的像是（）A．倒立、缩小的实像B．倒立、放大的实像C．正立、放大的虚像D．正立、缩小的虚像10、关于光学器材或设备，下列说法错误的是（）A．照相机、幻灯机的镜头都相当于凸透镜B．潜望镜利用了光的反射C．近视眼是将像成在了视网膜的后面D．电视机的遥控器可以发射出红外线第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、小明从眼镜（两镜片外形相同）上取下一块镜片，透过镜片观看邮票上的图（如图甲所示）。小明用的镜片是透镜，此眼镜是（选填“近视”或“远视”）。小明将此镜片放在蜡烛和光屏之间。移动光屏。使烛焰在光屏上成请晰的像，该像是（选填“正立”或“倒立”）的，然后在镜片前放置眼镜的另一镜片（如图乙所示），光屏上的像变模糊了，此时向（选填“前”或“后”）移动光屏，像又清晰了。2、小明想知道自己家中放大镜的焦距，于是让放大镜正对着太阳光，将一个光屏放在放大镜的另一侧，观察太阳光通过放大镜后出现的现象，直到光屏上得到的光斑最小、最亮，则该光斑的所处位置是放大镜的，小明请爸爸拿来刻度尺，粗略测量为20cm，则该放大镜的焦距为。3、如图所示，一束激光射到空水槽底部O点，形成一个光斑．向水槽中注入适量水后，水槽底部光斑移动到O点的（填“左”或“右
