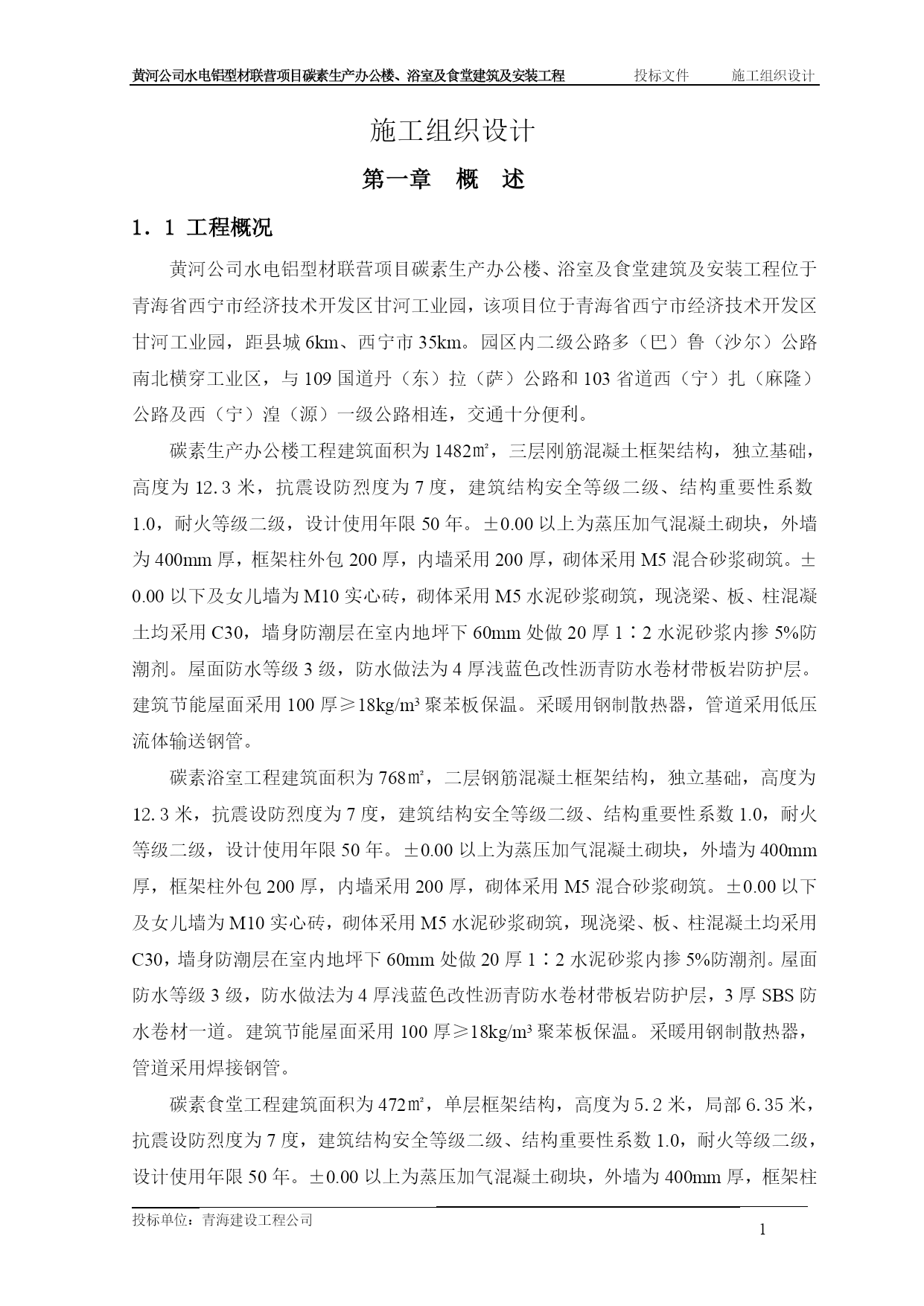

黄河公司水电铝型材联营项目碳素生产办公楼、浴室及食堂建筑及安装工程投标文件施工组织设计投标单位：青海建设工程公司施工组织设计第一章概述1．1工程概况黄河公司水电铝型材联营项目碳素生产办公楼、浴室及食堂建筑及安装工程位于青海省西宁市经济技术开发区甘河工业园，该项目位于青海省西宁市经济技术开发区甘河工业园，距县城6km、西宁市35km。园区内二级公路多（巴）鲁（沙尔）公路南北横穿工业区，与109国道丹（东）拉（萨）公路和103省道西（宁）扎（麻隆）公路及西（宁）湟（源）一级公路相连，交通十分便利。碳素生产办公楼工程建筑面积为1482㎡，三层刚筋混凝土框架结构，独立基础，高度为12.3米，抗震设防烈度为7度，建筑结构安全等级二级、结构重要性系数1.0，耐火等级二级，设计使用年限50年。±0.00以上为蒸压加气混凝土砌块，外墙为400mm厚，框架柱外包200厚，内墙采用200厚，砌体采用M5混合砂浆砌筑。±0.00以下及女儿墙为M10实心砖，砌体采用M5水泥砂浆砌筑，现浇梁、板、柱混凝土均采用C30，墙身防潮层在室内地坪下60mm处做20厚1∶2水泥砂浆内掺5%防潮剂。屋面防水等级3级，防水做法为4厚浅蓝色改性沥青防水卷材带板岩防护层。建筑节能屋面采用100厚≥18kg/m3聚苯板保温。采暖用钢制散热器，管道采用低压流体输送钢管。碳素浴室工程建筑面积为768㎡，二层钢筋混凝土框架结构，独立基础，高度为12.3米，抗震设防烈度为7度，建筑结构安全等级二级、结构重要性系数1.0，耐火等级二级，设计使用年限50年。±0.00以上为蒸压加气混凝土砌块，外墙为400mm厚，框架柱外包200厚，内墙采用200厚，砌体采用M5混合砂浆砌筑。±0.00以下及女儿墙为M10实心砖，砌体采用M5水泥砂浆砌筑，现浇梁、板、柱混凝土均采用C30，墙身防潮层在室内地坪下60mm处做20厚1∶2水泥砂浆内掺5%防潮剂。屋面防水等级3级，防水做法为4厚浅蓝色改性沥青防水卷材带板岩防护层，3厚SBS防水卷材一道。建筑节能屋面采用100厚≥18kg/m3聚苯板保温。采暖用钢制散热器，管道采用焊接钢管。碳素食堂工程建筑面积为472㎡，单层框架结构，高度为5.2米，局部6.35米，抗震设防烈度为7度，建筑结构安全等级二级、结构重要性系数1.0，耐火等级二级，设计使用年限50年。±0.00以上为蒸压加气混凝土砌块，外墙为400mm厚，框架柱外包200厚，内墙采用200厚。±0.00以下为M10实心砖，砌体采用M5水泥砂浆砌筑，现浇梁、板、柱混凝土均采用C30，屋面防水等级3级，防水做法为4厚浅蓝色改性沥青防水卷材带板岩防护层，3厚SBS防水卷材一道。建筑节能屋面采用100厚≥18kg/m3聚苯板保温。采暖用钢制散热片，管道采用低压流体输送钢管。1．2建筑设计1.2.1室外设计碳素办公楼、浴室及食堂的外墙面层为面砖。1.2.2室内设计碳素办公楼：室内天棚为两道混浆，涂料两道。卫生间为铝扣板吊顶，其余部位为铝合金轻钢龙骨，纸面石膏板吊顶。室内墙面卫生间贴墙砖饰面，其余墙面均为混合砂浆底基层两道乳胶漆饰面。地面卫生间为地板砖。窗采用单框双玻塑钢窗，外门为不锈钢保温门，内门采用成品实木门。浴室：室内天棚为两道混浆，涂料两道。卫生间为铝扣板吊顶，其余部位为铝合金轻钢龙骨，纸面石膏板吊顶。室内墙面卫生间贴墙砖饰面，其余墙面均为混合砂浆底基层两道乳胶漆饰面。地面卫生间为地板砖，其余为预制水磨石地面。梯间为花岗岩地面，窗采用单框双玻塑钢窗，外门为钢制保温门，内门采用成品平开实木门。食堂：室内天棚为两道混浆，涂料两道。卫生间为铝扣板吊顶，其余部位为铝合金轻钢龙骨，矿面板吊顶。室内墙面卫生间贴墙砖饰面，其余墙面均为混合砂浆底基层两道乳胶漆饰面。地面卫生间为防滑砖，其余为玻化砖地面。窗采用单框双玻塑钢窗，外门为防盗门、弹簧门，内门采用成品平开实木门。1.2.3屋面设计碳素办公楼屋面做法为钢筋混凝土屋面板、100厚聚苯板保温、30厚1：8白灰炉渣，20厚1：3水泥砂浆找平，4mm厚SBS改性沥青防水卷材（岩板保护层）防水。浴室、食堂屋面做法为钢筋混凝土屋面板、刷乳沥青两道上3厚SBS改性沥青防水层，100厚聚苯板保温，30厚1：8白灰炉渣，20厚1：3水泥砂浆找平，4mm厚SBS改性沥青防水卷材（岩板保护层）防水。1．3结构设计1.3.1地基与基础根据青海省水文地质工程地质勘察院2004年11月6日所作的岩土工程勘察报告，青海甘河工业区无危害工程安全的不良地质现象，不存在盐渍土、液化土等不良土地，基础持力层为圆砾层，地基承载力特征值为fak=400kPa，若基础未达到持力层、用毛石混凝土垫至持力层。基础为独立柱基础、框架结构。±0.000以下
