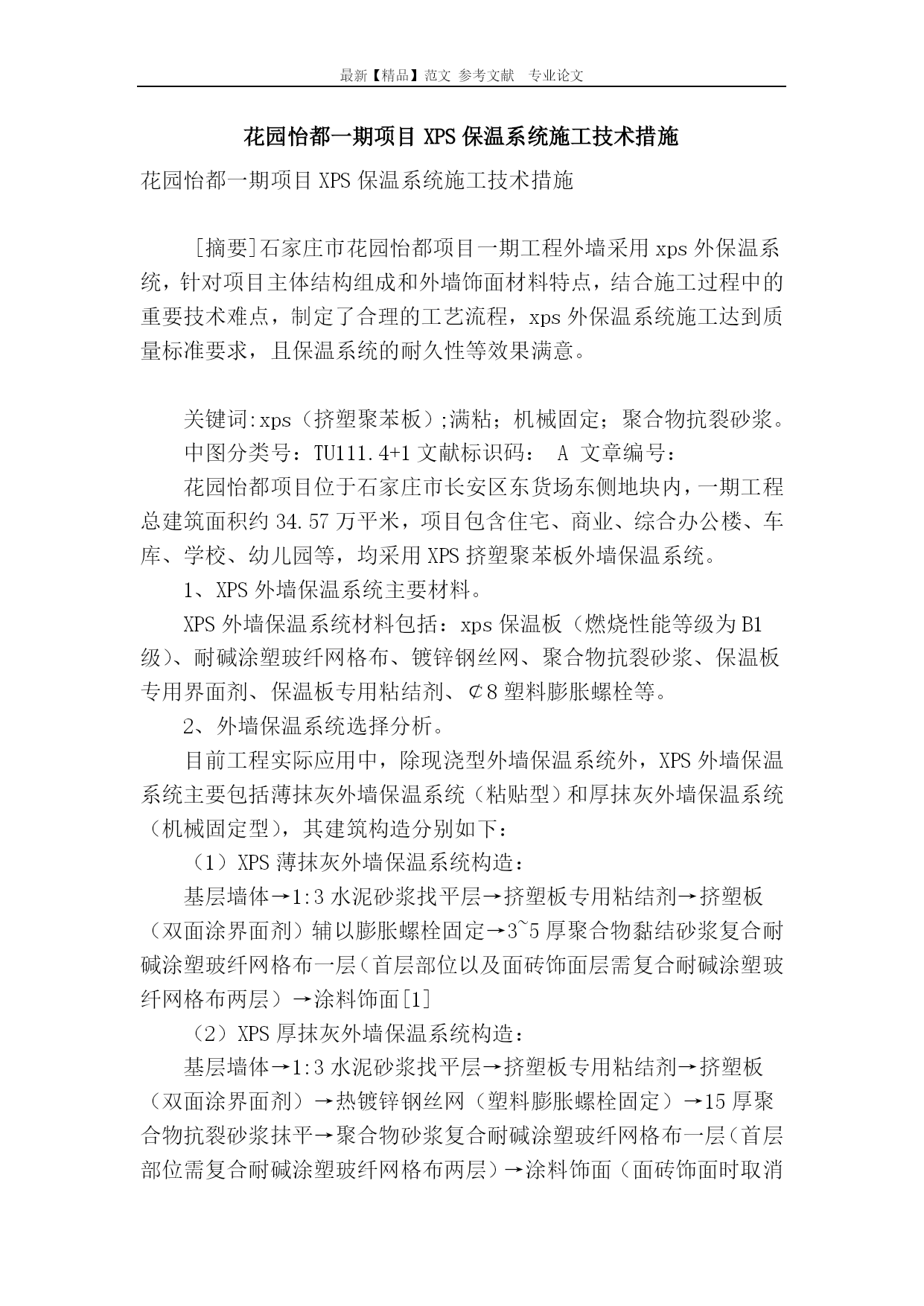

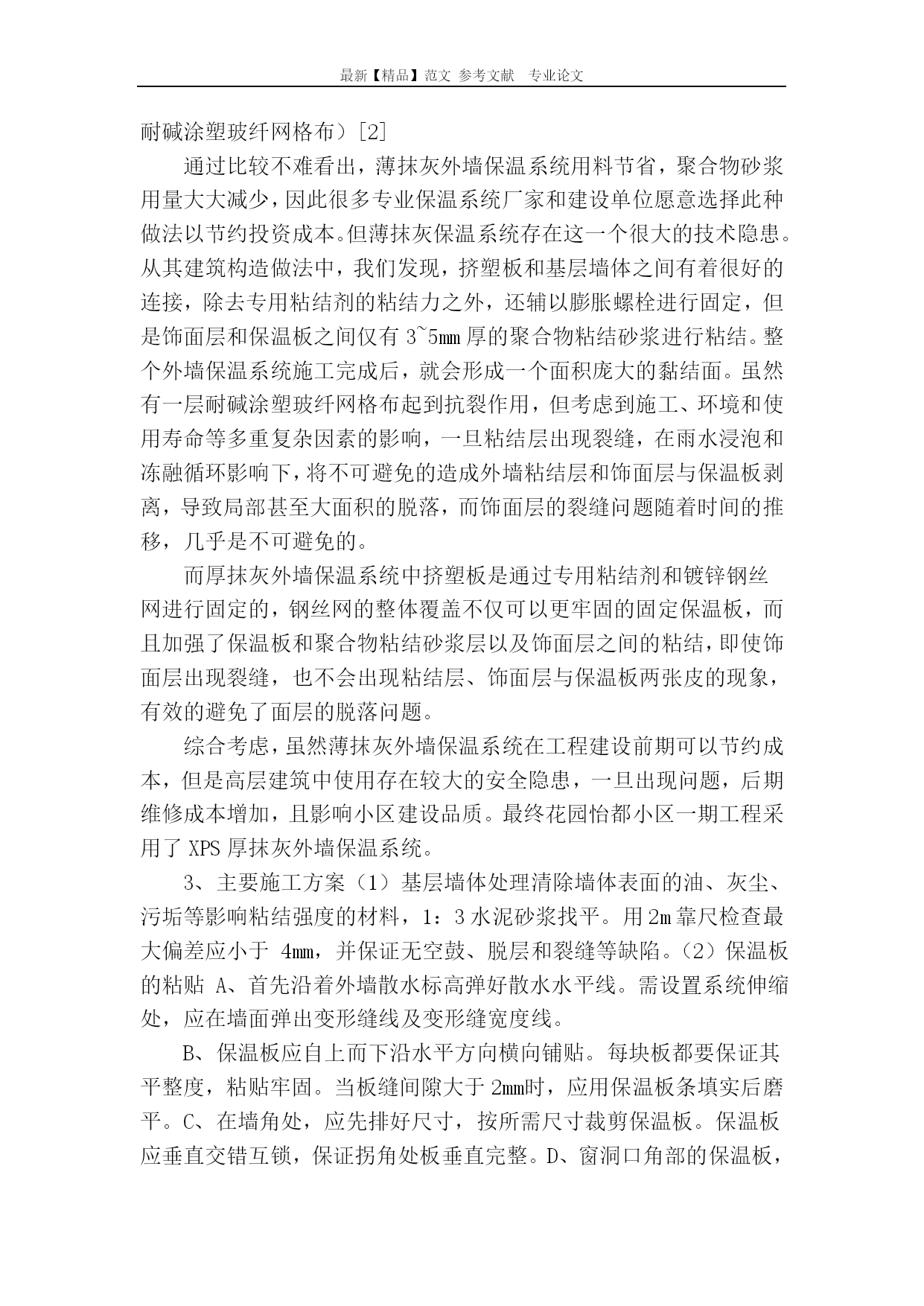

最新【精品】范文参考文献专业论文花园怡都一期项目XPS保温系统施工技术措施花园怡都一期项目XPS保温系统施工技术措施[摘要]石家庄市花园怡都项目一期工程外墙采用xps外保温系统，针对项目主体结构组成和外墙饰面材料特点，结合施工过程中的重要技术难点，制定了合理的工艺流程，xps外保温系统施工达到质量标准要求，且保温系统的耐久性等效果满意。关键词:xps（挤塑聚苯板）;满粘；机械固定；聚合物抗裂砂浆。中图分类号：TU111.4+1文献标识码：A文章编号：花园怡都项目位于石家庄市长安区东货场东侧地块内，一期工程总建筑面积约34.57万平米，项目包含住宅、商业、综合办公楼、车库、学校、幼儿园等，均采用XPS挤塑聚苯板外墙保温系统。1、XPS外墙保温系统主要材料。XPS外墙保温系统材料包括：xps保温板（燃烧性能等级为B1级）、耐碱涂塑玻纤网格布、镀锌钢丝网、聚合物抗裂砂浆、保温板专用界面剂、保温板专用粘结剂、￠8塑料膨胀螺栓等。2、外墙保温系统选择分析。目前工程实际应用中，除现浇型外墙保温系统外，XPS外墙保温系统主要包括薄抹灰外墙保温系统（粘贴型）和厚抹灰外墙保温系统（机械固定型），其建筑构造分别如下：（1）XPS薄抹灰外墙保温系统构造：基层墙体→1:3水泥砂浆找平层→挤塑板专用粘结剂→挤塑板（双面涂界面剂）辅以膨胀螺栓固定→3~5厚聚合物黏结砂浆复合耐碱涂塑玻纤网格布一层（首层部位以及面砖饰面层需复合耐碱涂塑玻纤网格布两层）→涂料饰面[1]（2）XPS厚抹灰外墙保温系统构造：基层墙体→1:3水泥砂浆找平层→挤塑板专用粘结剂→挤塑板（双面涂界面剂）→热镀锌钢丝网（塑料膨胀螺栓固定）→15厚聚合物抗裂砂浆抹平→聚合物砂浆复合耐碱涂塑玻纤网格布一层（首层部位需复合耐碱涂塑玻纤网格布两层）→涂料饰面（面砖饰面时取消耐碱涂塑玻纤网格布）[2]通过比较不难看出，薄抹灰外墙保温系统用料节省，聚合物砂浆用量大大减少，因此很多专业保温系统厂家和建设单位愿意选择此种做法以节约投资成本。但薄抹灰保温系统存在这一个很大的技术隐患。从其建筑构造做法中，我们发现，挤塑板和基层墙体之间有着很好的连接，除去专用粘结剂的粘结力之外，还辅以膨胀螺栓进行固定，但是饰面层和保温板之间仅有3~5mm厚的聚合物粘结砂浆进行粘结。整个外墙保温系统施工完成后，就会形成一个面积庞大的黏结面。虽然有一层耐碱涂塑玻纤网格布起到抗裂作用，但考虑到施工、环境和使用寿命等多重复杂因素的影响，一旦粘结层出现裂缝，在雨水浸泡和冻融循环影响下，将不可避免的造成外墙粘结层和饰面层与保温板剥离，导致局部甚至大面积的脱落，而饰面层的裂缝问题随着时间的推移，几乎是不可避免的。而厚抹灰外墙保温系统中挤塑板是通过专用粘结剂和镀锌钢丝网进行固定的，钢丝网的整体覆盖不仅可以更牢固的固定保温板，而且加强了保温板和聚合物粘结砂浆层以及饰面层之间的粘结，即使饰面层出现裂缝，也不会出现粘结层、饰面层与保温板两张皮的现象，有效的避免了面层的脱落问题。综合考虑，虽然薄抹灰外墙保温系统在工程建设前期可以节约成本，但是高层建筑中使用存在较大的安全隐患，一旦出现问题，后期维修成本增加，且影响小区建设品质。最终花园怡都小区一期工程采用了XPS厚抹灰外墙保温系统。3、主要施工方案（1）基层墙体处理清除墙体表面的油、灰尘、污垢等影响粘结强度的材料，1：3水泥砂浆找平。用2m靠尺检查最大偏差应小于4mm，并保证无空鼓、脱层和裂缝等缺陷。（2）保温板的粘贴A、首先沿着外墙散水标高弹好散水水平线。需设置系统伸缩处，应在墙面弹出变形缝线及变形缝宽度线。B、保温板应自上而下沿水平方向横向铺贴。每块板都要保证其平整度，粘贴牢固。当板缝间隙大于2mm时，应用保温板条填实后磨平。C、在墙角处，应先排好尺寸，按所需尺寸裁剪保温板。保温板应垂直交错互锁，保证拐角处板垂直完整。D、窗洞口角部的保温板，应采用整块保温板裁出的做洞口角，不得拼接。（3）挂镀锌钢丝网，安装塑料膨胀螺栓A、保温板粘结牢固后，一般在24-48小时以后挂镀锌钢丝网并以塑料膨胀螺栓固定。按设计要求的位置钻孔，钻孔深度为基层墙体60mm-80mm。阳角，孔洞边缘在水平、垂直方向需加密。B、固定件个数注：造型复杂的建筑，可根据实际情况适当增加固定件数量。（4）打磨A、保温板接缝不平处，应用衬有平整处理的20粒度的砂纸打磨。打磨动作为柔和的圆周方向，不要沿着与保温板接缝平行方向打磨。B、打磨后，应用刷子或压缩空气清除干净表面的碎屑及浮灰。（5）划分格凹线条A、根据设计分格用墨斗弹出分格线的位置，并进行水平或竖向校正。B、按照弹好的分格线在保温板上安好定位靠尺，使用切槽机将保温板切成凹口，开槽后的保温板厚度不能小于15mm。C、对不直的凹
