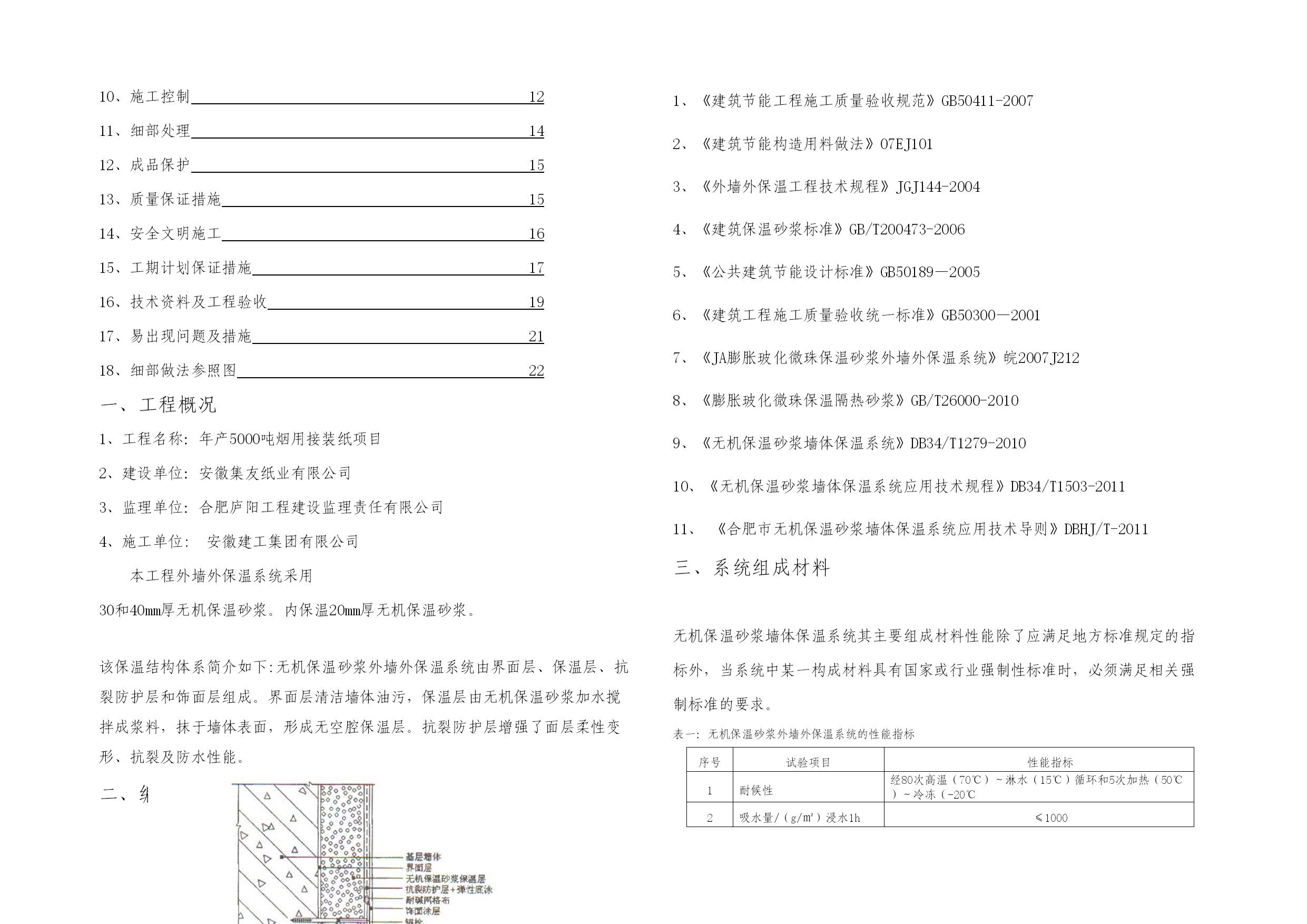

无机保温砂浆外墙外保温工程专项施工方案安徽建工集团有限公司2013年8月16日会签表工程名称年产5000吨烟用接装纸项目建设单位安徽集友纸业有限公司施工单位安徽建工集团有限公司施工单位编制人：年月日审批意见：审批人：年月日审核意见：审核人：年月日监理公司总/专业监理意见：监理组织机构：总/专业监理：年月日建设单位审核意见：审核人：年月日目录工程概况4编制依据5系统组成材料6施工设计8施工准备9材料控制9材料配制10施工工艺流程11作业条件12施工控制12细部处理14成品保护15质量保证措施15安全文明施工16工期计划保证措施17技术资料及工程验收19易出现问题及措施21细部做法参照图22工程概况工程名称：年产5000吨烟用接装纸项目建设单位：安徽集友纸业有限公司监理单位：合肥庐阳工程建设监理责任有限公司施工单位:安徽建工集团有限公司本工程外墙外保温系统采用30和40mm厚无机保温砂浆。内保温20mm厚无机保温砂浆。该保温结构体系简介如下:无机保温砂浆外墙外保温系统由界面层、保温层、抗裂防护层和饰面层组成。界面层清洁墙体油污，保温层由无机保温砂浆加水搅拌成浆料，抹于墙体表面，形成无空腔保温层。抗裂防护层增强了面层柔性变形、抗裂及防水性能。编制依据1、《建筑节能工程施工质量验收规范》GB50411-20072、《建筑节能构造用料做法》07EJ1013、《外墙外保温工程技术规程》JGJ144-20044、《建筑保温砂浆标准》GB/T200473-20065、《公共建筑节能设计标准》GB50189—20056、《建筑工程施工质量验收统一标准》GB50300—20017、《JA膨胀玻化微珠保温砂浆外墙外保温系统》皖2007J2128、《膨胀玻化微珠保温隔热砂浆》GB/T26000-20109、《无机保温砂浆墙体保温系统》DB34/T1279-201010、《无机保温砂浆墙体保温系统应用技术规程》DB34/T1503-201111、《合肥市无机保温砂浆墙体保温系统应用技术导则》DBHJ/T-2011系统组成材料无机保温砂浆墙体保温系统其主要组成材料性能除了应满足地方标准规定的指标外，当系统中某一构成材料具有国家或行业强制性标准时，必须满足相关强制标准的要求。表一：无机保温砂浆外墙外保温系统的性能指标序号试验项目性能指标1耐候性经80次高温（70℃）～淋水（15℃）循环和5次加热（50℃）～冷冻（-20℃2吸水量/（g/㎡）浸水1h≤10003抗冲击强度C型普通型3J冲击合格加强型10J冲击合格T型3J冲击合格4抗风压值不小于工程项目的风荷载设计值5耐冻融10次循环表面无裂纹、空鼓、起泡、剥离现象6水蒸气湿流密度/g/(㎡·h)≥7不透水性试样防护层内侧无水渗透8耐磨损（500L砂）无开裂、龟裂或表面保护层剥落、损伤9系统抗拉强度（C型）/MPa≥0.12，并且破坏部位不得位于各层界面10饰面砖粘结强度（T型）/MPa≥11抗震性能设防裂度等级下面砖饰面及外保温系统无脱落表二：界面砂浆的性能指标序号试验项目性能指标1压剪粘结强度/MPa原强度≥耐水≥耐冻融≥表三：无机保温砂浆的性能指标序号试验项目性能指标Ⅰ型Ⅱ型1干表观密度/kg/m3240～300301～4002抗压强度/MPa≥≥3导热系数/W/(m·K)≤≤4压剪粘结强度/kPa≥50≥505软化系数≥6燃烧性能级别应符合GB8624规定的A级要求7线性收缩率/%≤8分层度/mm≤209放射性天然放射性核素镭-266、钍-232、钾-40的放射性比活度应同时满足IRa≤1.0Ir≤表四：抗裂砂浆的性能指标序号试验项目性能指标1拉伸粘结强度/MPa（常温28d）≥2浸水拉伸粘结强度/MPa(浸水7d)≥3可操作时间/h≥4在可操作时间内粘结强度/MPa≥5压折比≤表五：锚固件的主要性能指标序号试验项目性能指标1塑料锚栓有效锚固深度/mm≥252塑料圆盘直径/mm≥503单个塑料锚栓抗拉承载力标准值/kN≥表六：耐碱网格布的性能指标序号试验项目性能指标1网孔中心距/mm普通型4×4、5×5、6×6加强型6×62单位面积质量/g/m２普通型≥160加强型≥5003断裂强力（经、纬向）/N/50mm普通型≥1250加强型≥30004耐碱强力保留率（经、纬向）/%≥905断裂伸长率（经、纬向）/%≤56涂塑量/g/㎡≥207玻璃成分/%符合JC719-1996的规定，其中ZrO2±0.8，TiO2±施工设计设计无机保温砂浆外墙外保温系统时，不得更改系统构造和组成材料，无机保温砂浆外墙外保温系统的节能设计应符合下列规定：应做好无机保温砂浆外墙外保温系统的密封和防水构
