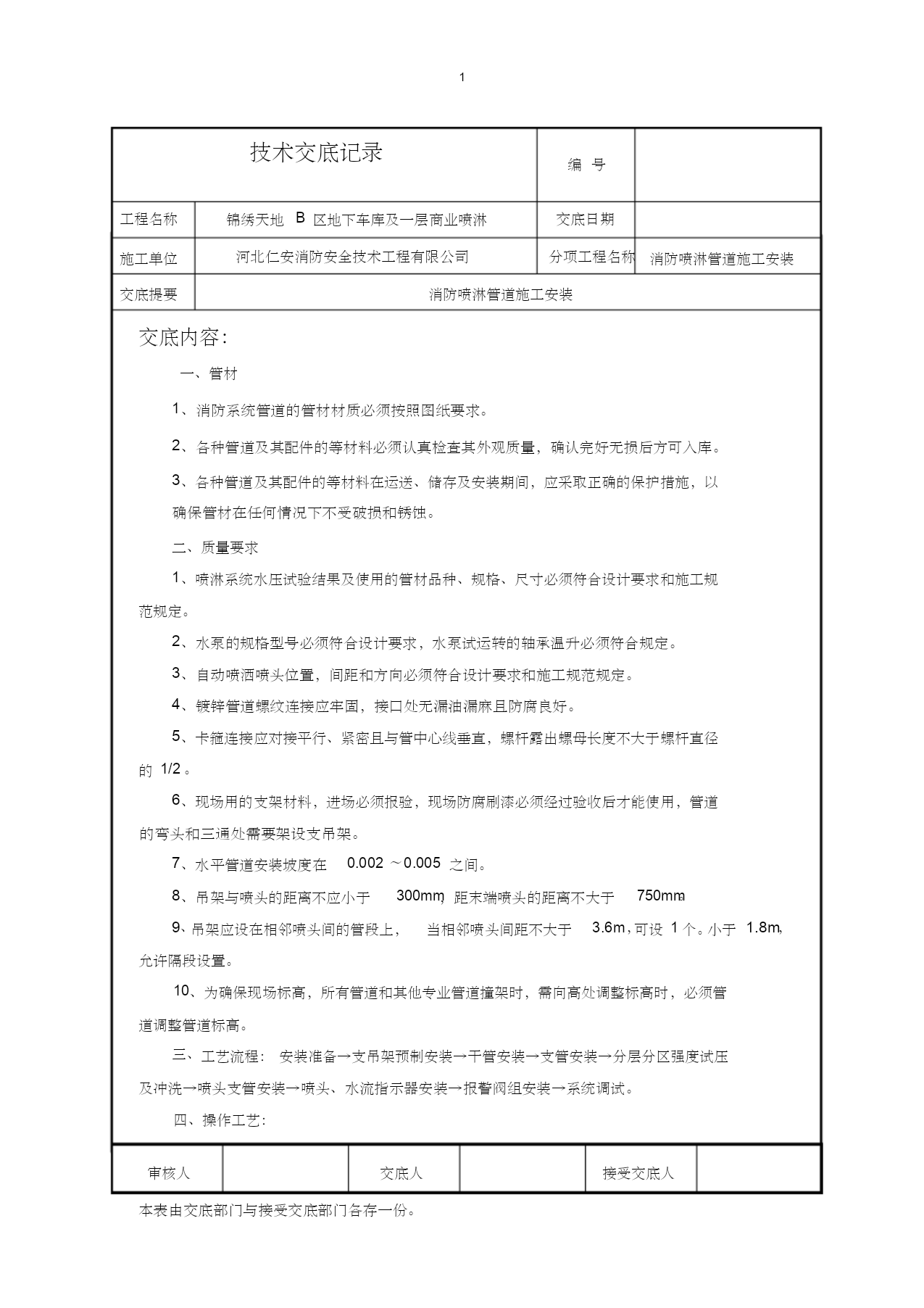

1技术交底记录编号工程名称锦绣天地B区地下车库及一层商业喷淋交底日期施工单位河北仁安消防安全技术工程有限公司分项工程名称消防喷淋管道施工安装交底提要消防喷淋管道施工安装交底内容：一、管材1、消防系统管道的管材材质必须按照图纸要求。2、各种管道及其配件的等材料必须认真检查其外观质量，确认完好无损后方可入库。3、各种管道及其配件的等材料在运送、储存及安装期间，应采取正确的保护措施，以确保管材在任何情况下不受破损和锈蚀。二、质量要求1、喷淋系统水压试验结果及使用的管材品种、规格、尺寸必须符合设计要求和施工规范规定。2、水泵的规格型号必须符合设计要求，水泵试运转的轴承温升必须符合规定。3、自动喷洒喷头位置，间距和方向必须符合设计要求和施工规范规定。4、镀锌管道螺纹连接应牢固，接口处无漏油漏麻且防腐良好。5、卡箍连接应对接平行、紧密且与管中心线垂直，螺杆露出螺母长度不大于螺杆直径的1/2。6、现场用的支架材料，进场必须报验，现场防腐刷漆必须经过验收后才能使用，管道的弯头和三通处需要架设支吊架。7、水平管道安装坡度在0.002～0.005之间。8、吊架与喷头的距离不应小于300mm，距末端喷头的距离不大于750mm。9、吊架应设在相邻喷头间的管段上，当相邻喷头间距不大于3.6m，可设1个。小于1.8m，允许隔段设置。10、为确保现场标高，所有管道和其他专业管道撞架时，需向高处调整标高时，必须管道调整管道标高。三、工艺流程：安装准备→支吊架预制安装→干管安装→支管安装→分层分区强度试压及冲洗→喷头支管安装→喷头、水流指示器安装→报警阀组安装→系统调试。四、操作工艺：审核人交底人接受交底人本表由交底部门与接受交底部门各存一份。2技术交底记录编号工程名称锦绣天地B区地下车库及一层商业喷淋交底日期施工单位河北仁安消防安全技术工程有限公司分项工程名称消防喷淋管道施工安装交底提要消防喷淋管道施工安装（一）干管安装1、喷淋干管用卡箍连接，每根配管长度不宜超过6m，可调直后编号依顺序安装，吊装时应先吊起管道一端，待稳定后再吊起一端。2、管道连接紧固卡箍配件时，检查卡箍端面是否干净。卡箍螺栓的规格应符合规定。紧固螺栓应先紧固最不利点，然后依次对称紧固。卡箍接口应安装在易拆装的位置。3、水平安装管道的支架一般以吊架为主，每隔两吊架加一固定支架，在三通或配件处必须加支架。管道改变方向时，应增设固定支架。（二）立管安装1、立管暗装在竖井内时，在管井内预埋铁件上安装卡架固定，安装位置距地面或楼面距离宜为1.5～1.8m，层高超过5m应增设支架。2、立管明装时每层楼板要预留孔洞，立管可随结构穿入，以减少立管接口。（三）支管安装：1、管道的分支预留口在吊装前应先预制好。丝接的采用三通定位预留口。所有预留口均加好临时堵板。2、当管道变径时，采用异径接头。不得采用补心。3、配水支管上每一直管段，相邻两喷头之间的管段设置的吊架均不宜少于1个，当喷头之间距离小于1.8m时可隔段设置，但吊架的间距不宜大于3.6m。每隔两个吊架加一固定支架，每段支管的末端喷头处必须加固定支架。管道支吊架的安装位置不应妨碍喷头的喷水效果。4、自动喷淋给水管采用内外壁热镀锌钢管，DN<80时采用丝扣连接，DN>=80时采用卡箍式连接；（四）试压1、喷淋管道水压试验可分层分段进行，上水时最高点要有排气装置，高低点各装一块压力表，上满水后检查管路有无泄漏，如有法兰、阀门等部位泄漏，应在加压前紧固，升压后再出现泄漏时做好标记，卸压后处理。必要时泄水处理。2、水压试验压力应根据图纸要求，消防水泵压水管试验压力为2.0Mpa；管道试验压审核人交底人接受交底人本表由交底部门与接受交底部门各存一份。3技术交底记录编号工程名称锦绣天地B区地下车库及一层商业喷淋交底日期施工单位河北仁安消防安全技术工程有限公司分项工程名称消防喷淋管道施工安装交底提要消防喷淋管道施工安装力1.4MPa；当系统工作压力大于1MPa时，试验压力采用工作压力再加0.4MPa。试压时稳压30min，目测管网应无泄漏和变形，且压力降不大于0.05MPa。试压合格后及时办理验收手续。（五）管道冲洗1、喷淋管道试压完可连续做冲洗工作，冲洗时应确保管内有足够的水流量。排水管道应与排水系统可靠连接，其排放应畅通和安全。管网冲洗时应连续进行，当出口处水的颜色，透明度与入水口的颜色基本一至时方可结束。管网冲洗的水流方向应与灭火时管网的水流方向一致。冲洗合
