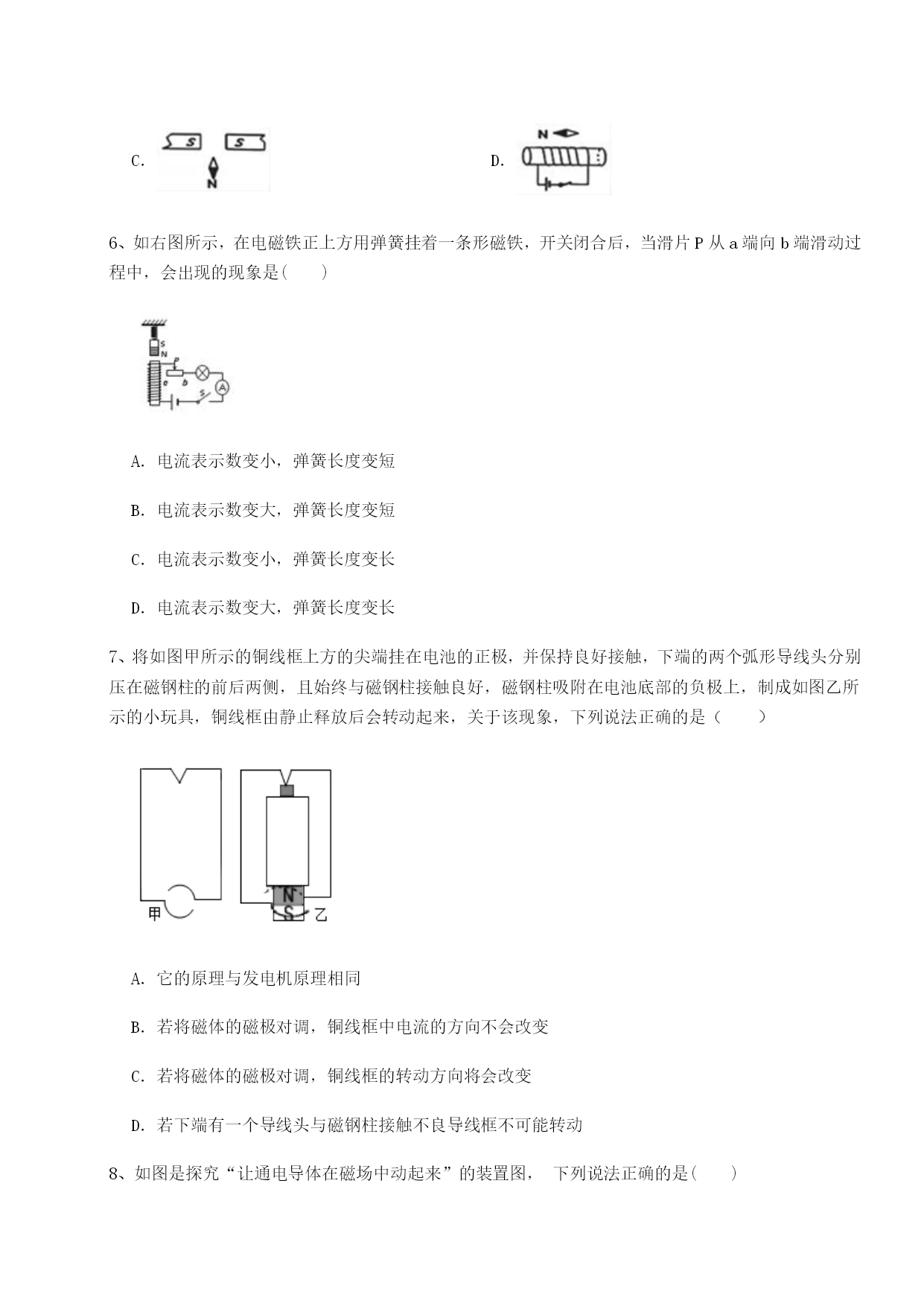

北京市育英中学北师大版物理九年级电磁现象综合训练考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示，是一款能发电的魔方充电器。转动魔方时它能发电，其原理是（）A．同种电荷相互排斥B．磁场对电流有力的作用C．电磁感应D．电流周围存在磁场2、在一次分组探究实验中，小毛同学连接了如图所示的电路，电磁铁的B端有一个小磁针，闭合开关后，下列说法正确的是（）A．电磁铁的A端为N极B．小磁针静止时，S极水平指向左C．当滑动变阻器的滑片P向左端移动，电磁铁磁性增强D．利用这一现象所揭示的原理可制成的设备是发电机3、如图所示是利用磁悬浮原理浮在空中的盆栽，盆栽底部有磁体，底座内装有电磁铁．给盆栽浇水前后（）A．盆裁受到的磁力大小不变B．底座对桌面的压强大小不变C．要使盆栽与底座之间距离不变，可适当减少电磁铁线圈内的电流D．要使盆栽与底座之间距离不变，可适当增大电磁铁线圈内的电流4、转动指南针的罗盘时，罗盘内的磁针（）A．随罗盘一起转动起来B．不随罗盘转动，仍在原位置C．随罗盘转动，且比罗盘转动快一些D．随罗盘转动，只是罗盘转动慢一些5、在物理学中，通常用小磁针静止时其N极的指向表示其所在位置的磁场方向，如图所示，下列四幅图中能正确表示出小磁针所处位置磁场方向的是（）A．B．C．D．6、如右图所示，在电磁铁正上方用弹簧挂着一条形磁铁，开关闭合后，当滑片P从a端向b端滑动过程中，会出现的现象是()A．电流表示数变小，弹簧长度变短B．电流表示数变大，弹簧长度变短C．电流表示数变小，弹簧长度变长D．电流表示数变大，弹簧长度变长7、将如图甲所示的铜线框上方的尖端挂在电池的正极，并保持良好接触，下端的两个弧形导线头分别压在磁钢柱的前后两侧，且始终与磁钢柱接触良好，磁钢柱吸附在电池底部的负极上，制成如图乙所示的小玩具，铜线框由静止释放后会转动起来，关于该现象，下列说法正确的是（）A．它的原理与发电机原理相同B．若将磁体的磁极对调，铜线框中电流的方向不会改变C．若将磁体的磁极对调，铜线框的转动方向将会改变D．若下端有一个导线头与磁钢柱接触不良导线框不可能转动8、如图是探究“让通电导体在磁场中动起来”的装置图，下列说法正确的是()A．该装置探究的是电动机的原理B．该装置探究的是发电机的原理C．只改变电流方向时，通电导体的受力方向不变D．只改变磁场方向时，通电导体的受力方向不变9、如图所示，用导线、灵敏电流表组成闭合回路。选项中，用“○”示闭合电路中垂直于纸面方向放置的导线ab的横截面，当导线ab在磁场中沿虚线运动，灵敏电流表指针有明显偏转的是（）A．B．C．D．10、如图所示是奥斯特实验的示意图，以下关于奥斯特实验的分析正确的是（）A．小磁针发生偏转说明通电导线周围存在磁场B．移去小磁针后，通电导线周围磁场消失C．通电导线周围的磁场与条形磁体周围磁场相似D．通电导线周围的磁场方向与电流方向无关第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、用漆包线在笔杆上绕制成一只螺线管，接入如图所示的电路，闭合开关S后，要使螺线管吸引大头针的数量减少，变阻器的滑片P应向端移动（选填“a”或“b”）。此时通电螺线管的上端是极（选填“N”或“S”）。2、如图所示，是利用被磁化的缝衣针制成的简易指南针。若静止时针尖指向地理位置的北方，则针尖是简易指南针的极。此时，将指南针底座逆时针旋转90°，针尖静止时将指向地理位置的方.3、闭合开关S，通电螺线管左侧的小磁针水平静止，如图所示。则小磁针右端为极。若把滑动变阻器的滑片P向a端移动，通电螺线管的磁性将（选填“增强”“不变”或“减弱”）。4、如图所示，开关闭合后，闭合电路的一部分导体ab左右运动时电流计指针发生摆动，这是现象，利用这个原理可以制成（选填“发电机”或“电动机”）。5、如图为电动机和发电机模型，其中图（选填“甲”或“乙”）为电动机模型，其工作原理是；电动机工作时，能够使线圈平稳，连续不停地转动下去是靠实现的．6、小明同学用硬纸板和大头针制作底座，把两根缝衣针磁化后，穿过按扣的两个孔，放在底座的针尖上，就制作成了一个如图所示的指南针．指南针能指南北说明地球周围
