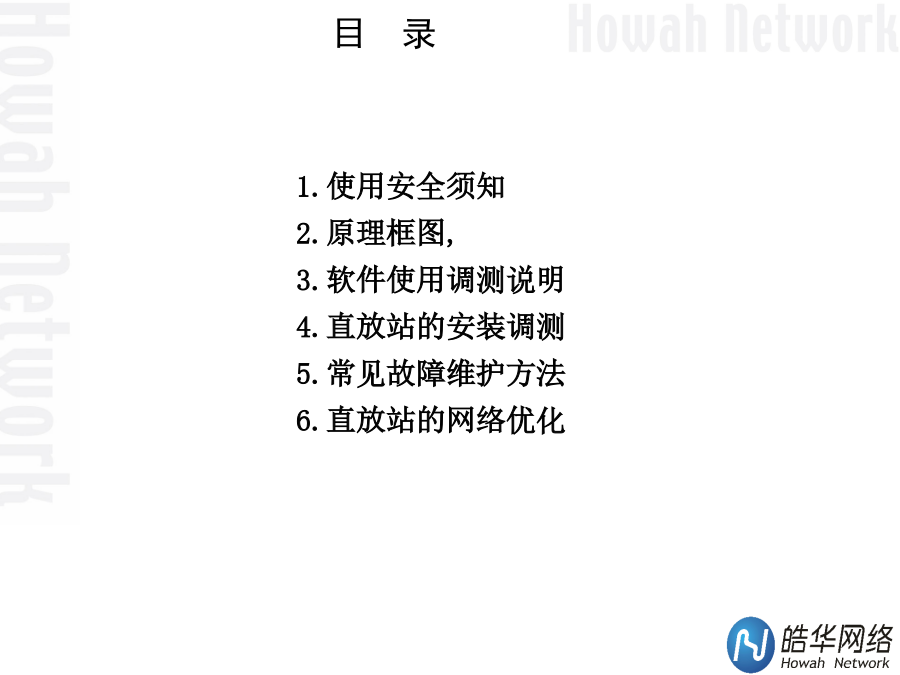

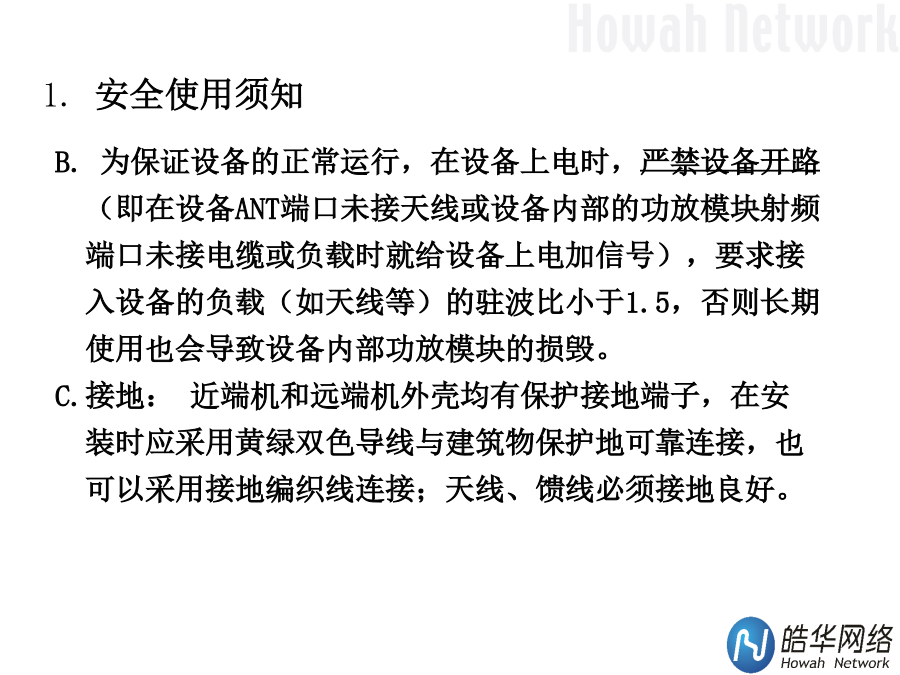

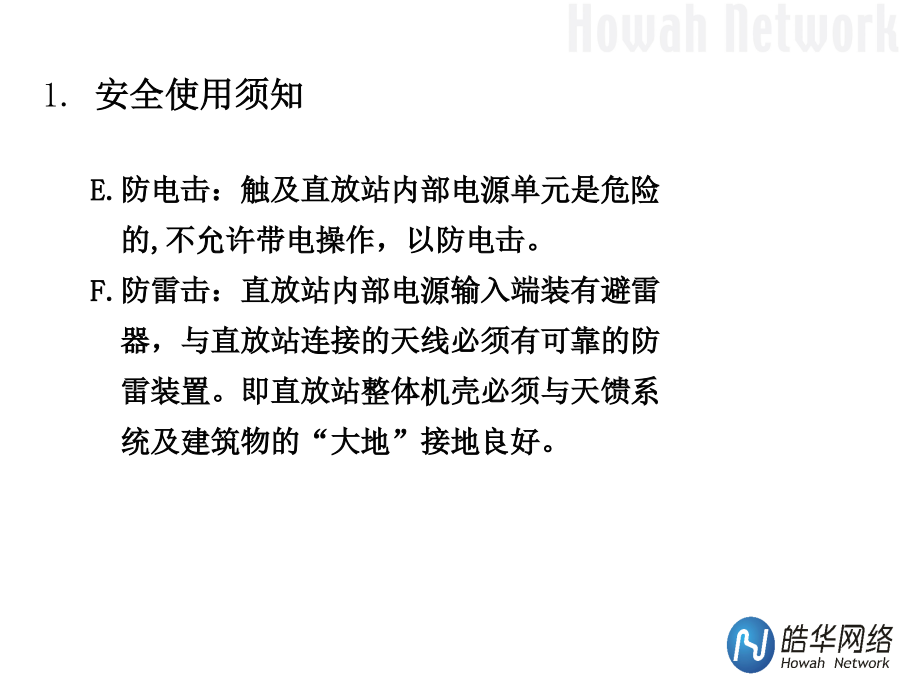

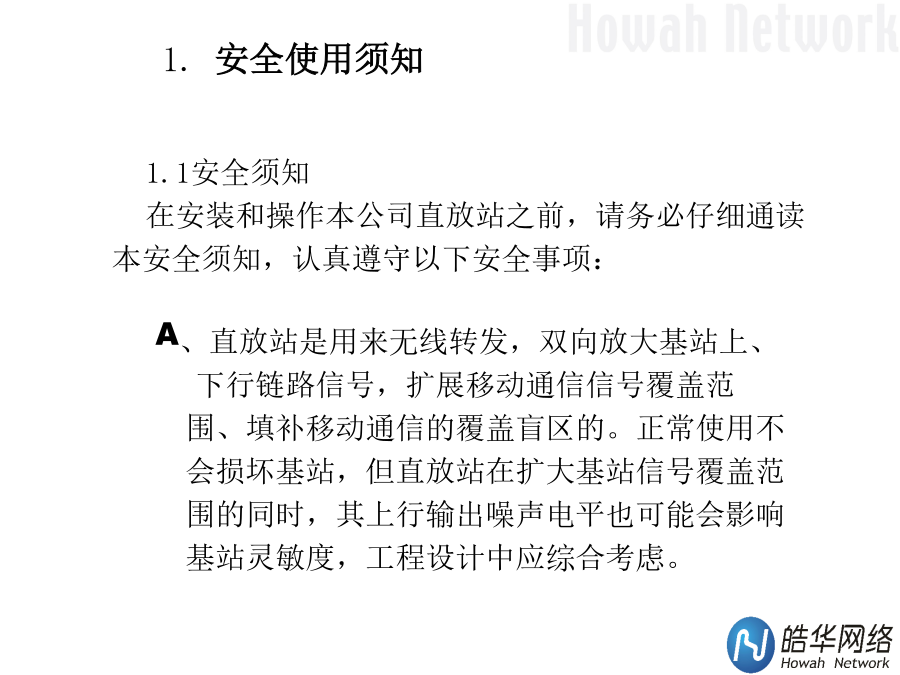

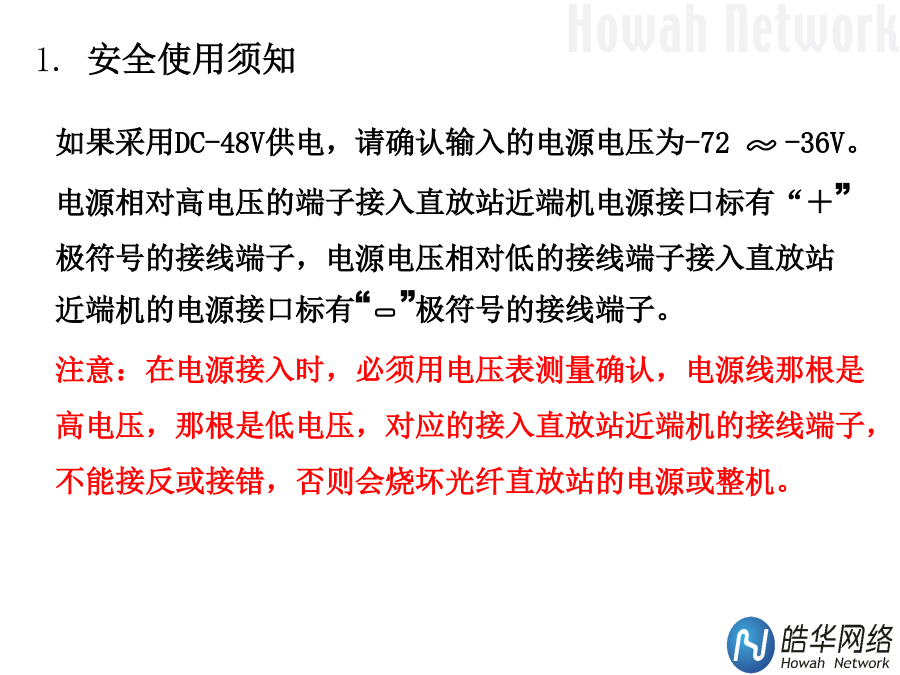

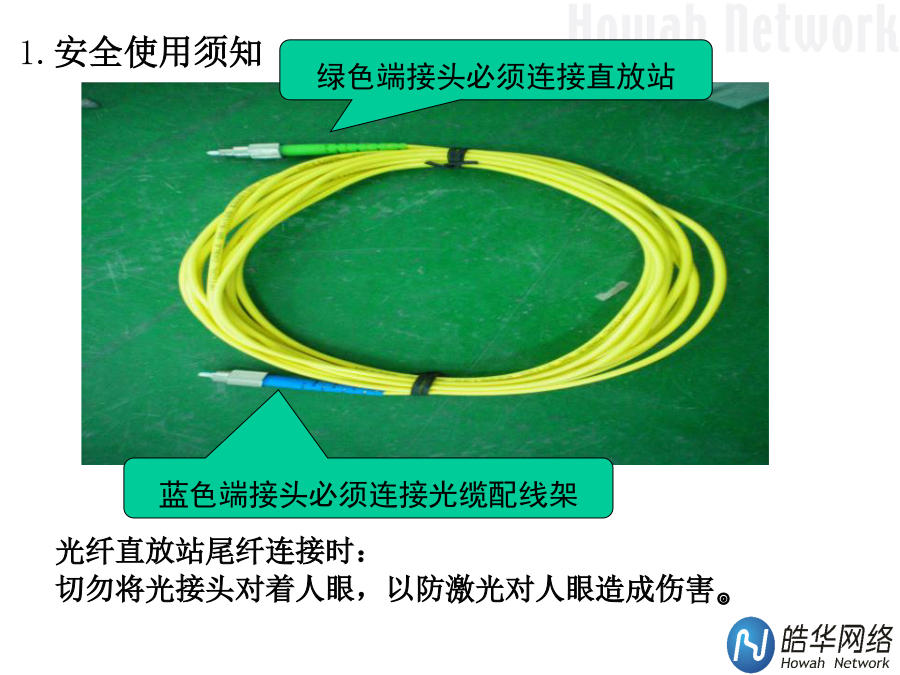

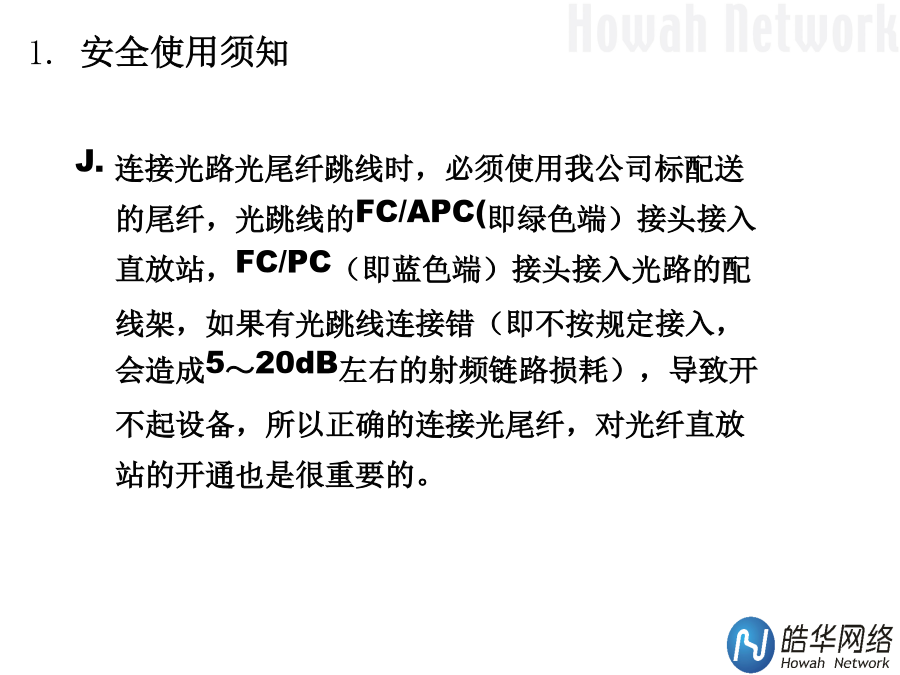

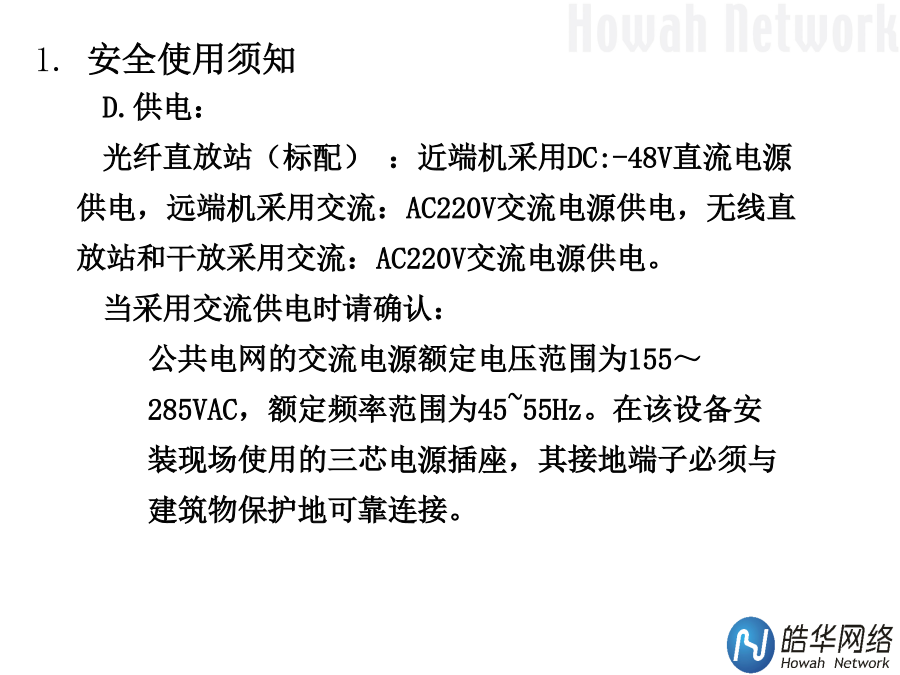

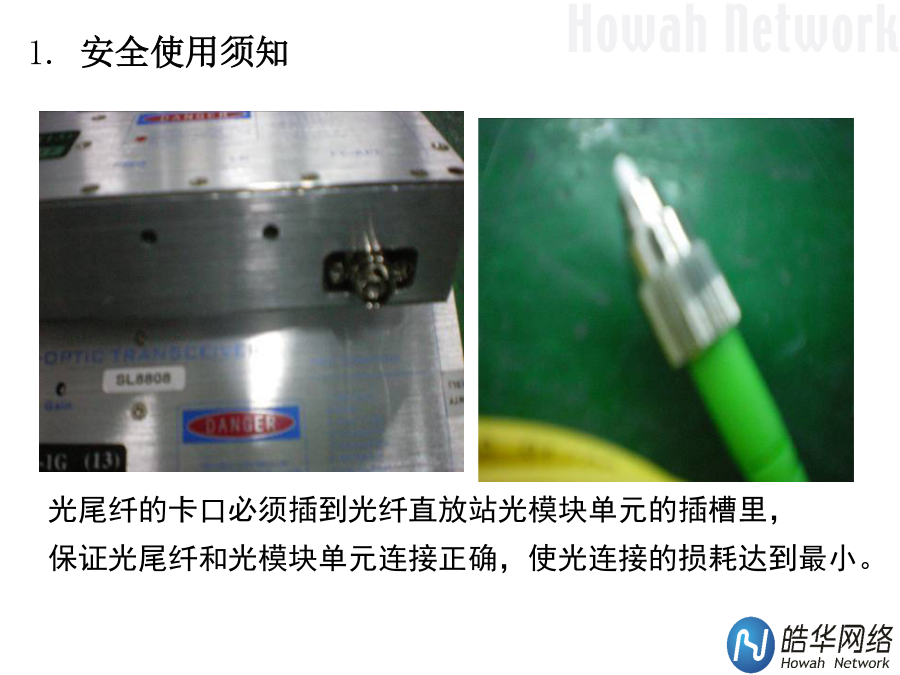

CDMA系列直放站开通调测培训资料目录1.1安全须知在安装和操作本公司直放站之前，请务必仔细通读本安全须知，认真遵守以下安全事项：A、直放站是用来无线转发，双向放大基站上、下行链路信号，扩展移动通信信号覆盖范围、填补移动通信的覆盖盲区的。正常使用不会损坏基站，但直放站在扩大基站信号覆盖范围的同时，其上行输出噪声电平也可能会影响基站灵敏度，工程设计中应综合考虑。B.为保证设备的正常运行，在设备上电时，严禁设备开路（即在设备ANT端口未接天线或设备内部的功放模块射频端口未接电缆或负载时就给设备上电加信号），要求接入设备的负载（如天线等）的驻波比小于1.5，否则长期使用也会导致设备内部功放模块的损毁。C.接地：近端机和远端机外壳均有保护接地端子，在安装时应采用黄绿双色导线与建筑物保护地可靠连接，也可以采用接地编织线连接；天线、馈线必须接地良好。1.安全使用须知1.安全使用须知1.安全使用须知1.安全使用须知1.安全使用须知H.由于设备较重，请确认设备安装支撑物是否牢靠。并且在搬运和安装时，注意安全，防止人员和设备受到机械伤害。1.安全使用须知2.原理框图举例说明：光纤直放站的系统增益为：55dB直放站的输出功率：40dBm光路的损耗为：5dB(这算为射频损耗为：10dB)我们通过上面的数据，要使光纤直放站工作时输出功率为40dBm，可以推算出输入功率为：55（增益）－10（光损）－40（输出功率）=-5；即这套光纤直放站要使输出功率达到40dBm，我们给光纤近端机的输入功率至少为-5dBm，才能满足要求。基站CDMARF直放站的原理框图CDMARF干放的原理框图双工塔顶放大器原理方框图特点：·接收通道噪声系数低，提高基站接收系统的灵敏度·发射通道损耗低，保证有效的发射功率·接收通道具有旁路开关，确保系统掉电时工作不中断·适合于室外环境，便于安装·集中监测功能，监测设备的工作状态·系列化产品满足CDMA800系统的应用3.软件使用调测说明.本地监控软件RPT_OMC的操作步骤：选择连接方式：1．开始先单击软件界面上方的“选项”按钮（如下图所示），远程监控软件RPT_OMC的操作步骤：选择连接方式：开始先单击软件界面上方的“选项”按钮（如下图所示），首先选择“通讯端口”：在下拉列表中选择当前连接的串口号；再选择“发送协议类型”：选择“数传”，但不填写“数传拨号号码”则为本地串口直连；填写“数传拨号号码”则通过无线模块拨号方式与直放站连接；选择“短信”则通过短信方式与直放站连接；填写“站点编号”：“站点编号”必须与当前欲连接的直放站的编号一致，直放站出厂时的编号默认为零；填写“设备编号”：当目标设备为同频、移频、宽带、选频等不带从设备的直放站时该项直接填255；当目标设备为光纤直放站近端时，填0；为光纤直放站远端时，填1；如一拖二,为光纤第一台直放站远端时，填1(出厂已设好),为光纤第二台直放站远端时，填2(出厂已设好).一拖三同理.选项完成后进入下一步操作。第二步；查询设备的参数列表：点击设备参数菜单，在所需要设置的栏里点击（即打勾），在上行衰减值或下行衰减值的框里填上所需要的衰减的数字，完成后，在点击设置菜单，完成之后，表示设备的衰减参数设置成功。再次确认是否设置成功，再点击查询菜单，看设置的是否跟之前刚设置完成的参数一样，如果一样，证明设置成功，不一样，证明设置失败，需要再次设置参数再次确认是否设置成功，再点击查询菜单，看设置的是否跟之前刚设置完成的参数一样，如果一样，证明设置成功，不一样，证明设置失败，需要再次设置参数对实时采样数据的查询（比如功率，增益等等）设备告警使能参数的查询见下图：设备信息的查询见下图：设备网管参数的查询见下图：网管与设备通信监视的查询：见下图：5)施主基站扇区的选择原则：若施主基站有多个扇区，工程上一般选择水平方向背向安装点的扇区作为光纤直放站的选入扇区，这样能最大程度上减小施主站和重发站之间的同频干扰。选择扇区时还要考虑到尽可能选择话务量相对较小的扇区。所能容纳的载频数应不小于施主基站选放扇区的载频数，此外还要考虑到施主基站扩容等因素。近端机：其安装步骤如下：室内选择适当位置，将装配好的机架垂直地面放置，在地面上记下底板上4个13孔的位置。用冲击钻在4个孔位上钻孔；埋入4个M10x80mm的膨胀螺丝；抬起整个机架，透过底座上的4个孔，将机架直立于地面，在膨胀螺丝上依次套上平垫扣弹垫，拧上并固紧螺母。至此，龙门架安装完毕4.直放站安装调测光纤远端机的线缆连接时，请确认是否按如下要求连接:ANT：收发天线端口（TX/RX），N-K头，接用户天线。OPTIC
