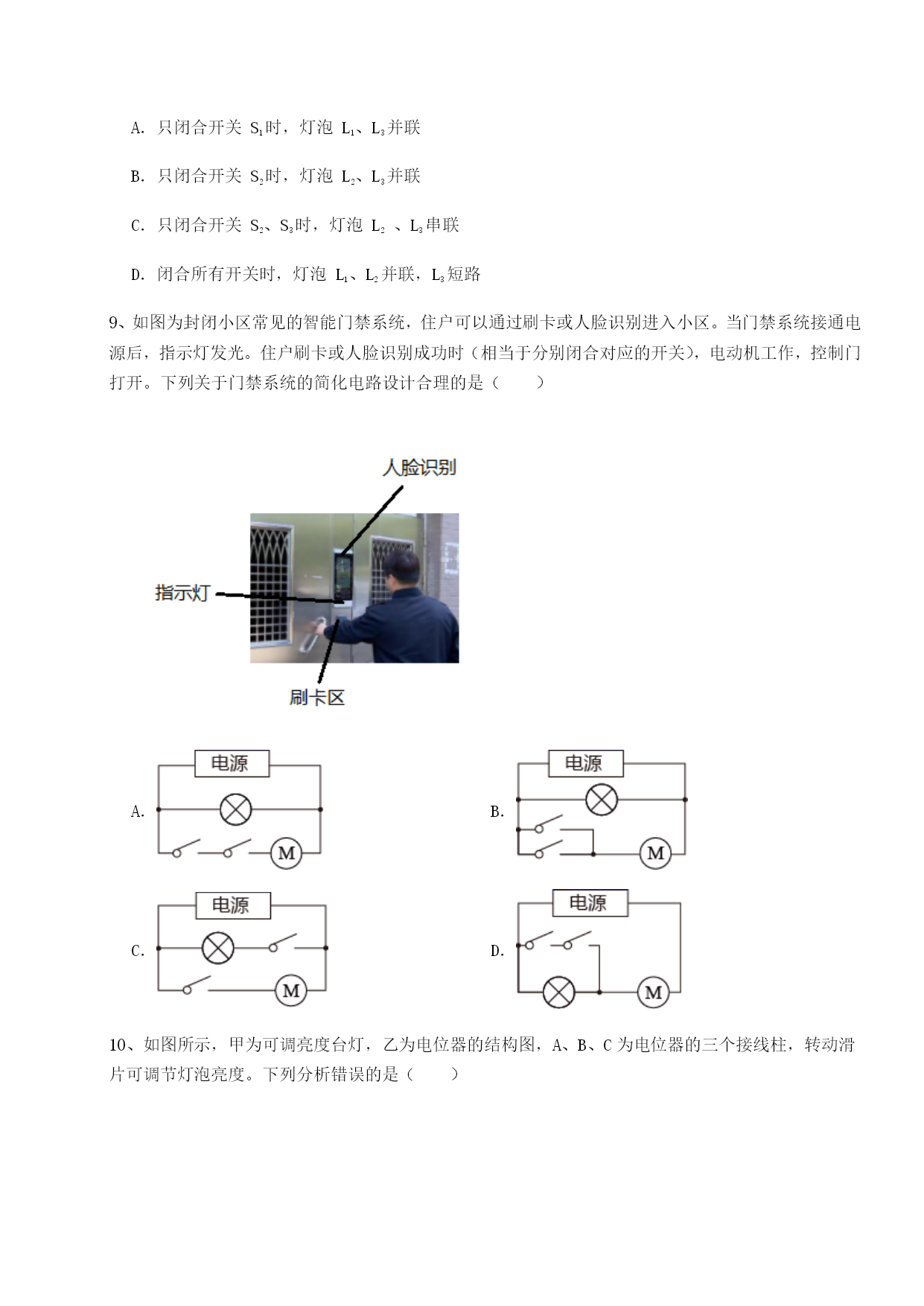

北京市朝阳区日坛中学北师大版物理九年级第十一章简单电路专项攻克考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、下列说法中正确的是（）A．原子内原子核带负电，核外电子带正电B．导体容易导电是因为内部有大量的自由电荷C．自由电子定向移动的方向为电流的方向D．给充电宝充电是将化学能转化为电能2、如图所示，开关S闭合后，三个电流表A1、A2、A3的示数分别为I1、I2、I3且均不为0；测量得出I1>I2=I3。关于此电路，下列说法中正确的是（）A．电路完好无故障B．L1灯丝断了C．L2灯丝断了D．L3灯座处发生了短路3、下列选项中，正确的是（）A．人体安全电压为36VB．手电筒正常工作时电流约10AC．新能源汽车的效率可达100%D．10个电子所带电荷量为1.6×10-18C4、如图所示，若使L1和L2两灯组成串联电路，则开关的开、闭情况是（）A．S1、S2断开，S3闭合B．S3断开，S1、S2闭C．S1、S3断开，S2闭合D．S2断开，S1、S3闭合5、如图所示，当人触摸科技馆内“静电球”时，头发便会飘起来，形成“怒发冲冠”的现象。关于这个现象的说法错误的是（）A．手必须与“静电球”的外壳不断摩擦起电B．散开的头发带的一定是同种电荷C．在干燥的环境中完成这个实验会更容易D．脚与大地之间必须用绝缘体隔离6、如图，小南发现学校门口的智能门禁具有人脸识别和检测体温的功能，当发现来访人员是我校师生且体温正常时即可放行，并且扬声器会发出“小南，体温正常，请进”的声音，免去了疫情期间人工检测的繁琐。若当“来人为我校师生时”闭合，当“体温正常时”闭合，则以下扬声器发声电路的设计，符合要求的是（）A．B．C．D．7、两个相同的验电器A和B，A带正电，B不带电，用金属棒把A、B连接起来后如图所示，则（）A．A中正电荷通过金属棒流向B，B带正电荷B．B中负电荷通过金属棒流向A，B带正电荷C．金属棒中有持续电流从A流向B，使B张角增大D．金属棒中有持续电流从B流向A，使A张角先减小后增大8、关于右图电路的判断，正确的是（）A．只闭合开关S1时，灯泡L1、L3并联B．只闭合开关S2时，灯泡L2、L3并联C．只闭合开关S2、S3时，灯泡L2、L3串联D．闭合所有开关时，灯泡L1、L2并联，L3短路9、如图为封闭小区常见的智能门禁系统，住户可以通过刷卡或人脸识别进入小区。当门禁系统接通电源后，指示灯发光。住户刷卡或人脸识别成功时（相当于分别闭合对应的开关），电动机工作，控制门打开。下列关于门禁系统的简化电路设计合理的是（）A．B．C．D．10、如图所示，甲为可调亮度台灯，乙为电位器的结构图，A、B、C为电位器的三个接线柱，转动滑片可调节灯泡亮度。下列分析错误的是（）A．若只将B，C接入电路，顺时针旋转滑片，灯泡变亮B．若只将A，C接入电路，顺时针旋转滑片，灯泡变亮C．该电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度D．将A，B接入电路，若只将电阻丝做得更细些，以相同速度顺时针旋转滑片，灯泡亮度变化更明显第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图甲所示是插入式电阻箱的结构示意图，图中A、B两个接线柱之间的电阻值是Ω；如图乙是旋盘式电阻箱的面板示意图，此时电阻箱的读数是Ω。2、如图所示电路，闭合开关后，电压表有示数且接近电源电压，电流表无示数，则故障可能是（选填“灯泡断路”、“电流表断路”或“变阻器短路”）。故障排除后，重新闭合开关，电压表的指针位置如图所示，则电压表的示数为。3、对人体安全电压是不高于V，家庭电路的电压是V，圣诞树上的小彩灯由20个串联后接入家庭电路，每个彩灯两端的电压是V。4、如图所示的电路，电源是由标准四节新干电池串联组成的电池组，当闭合开关S后，电压表的示数为3.2V，则灯L1两端的电压为，灯L2两端的电压为V。5、在探究活动中，小致连好了一个实物电路如图所示，请你帮他画出这个电路的电路图。6、如图，将一块有机玻璃板架在两本书之间，用干燥的丝绸在玻璃板上摩擦后，看到玻璃板下方的小纸屑在玻璃板下“跳舞”。玻璃板由于摩擦带电，具有的性质，小纸屑被玻璃板吸附后又弹开是因为
