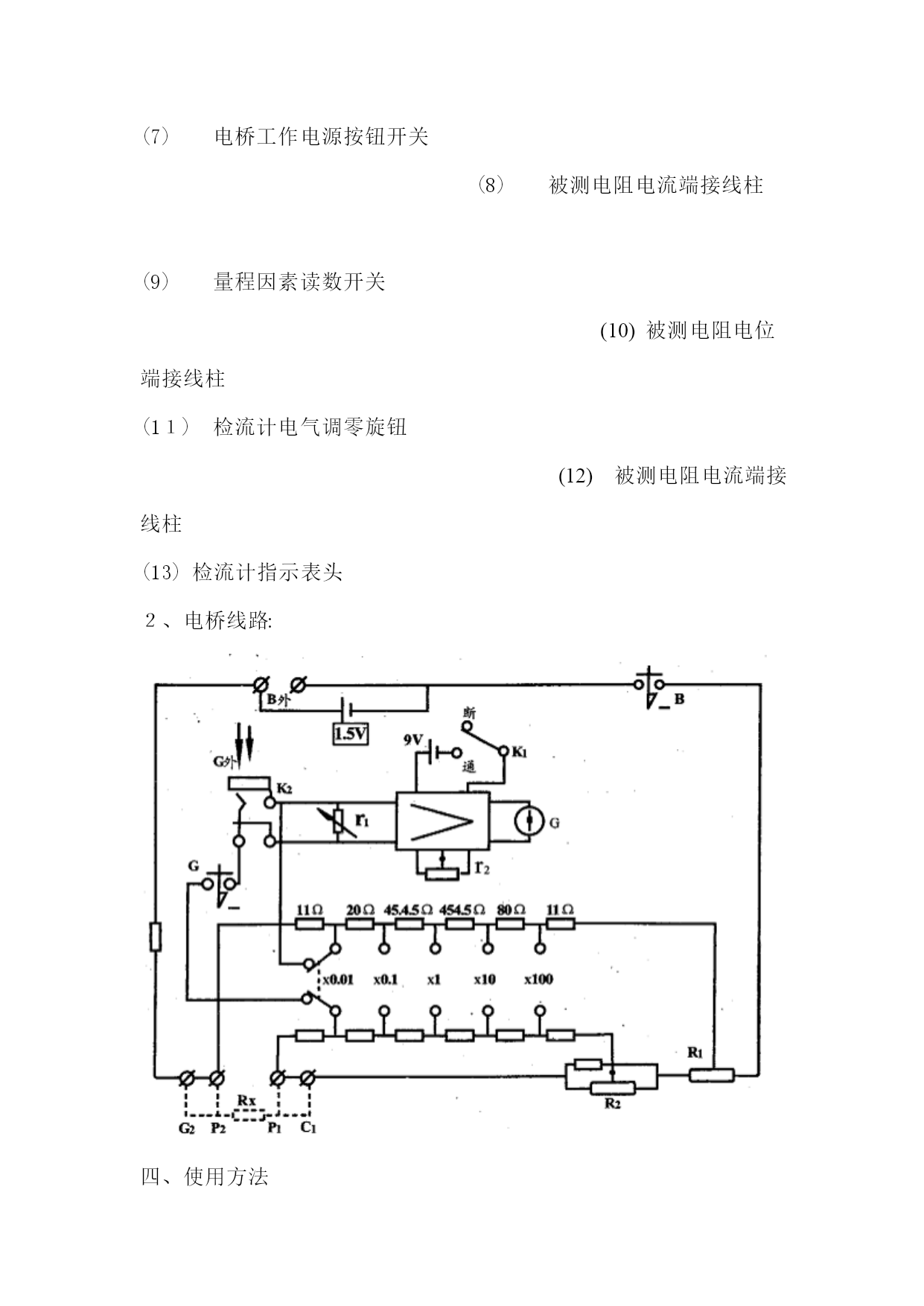

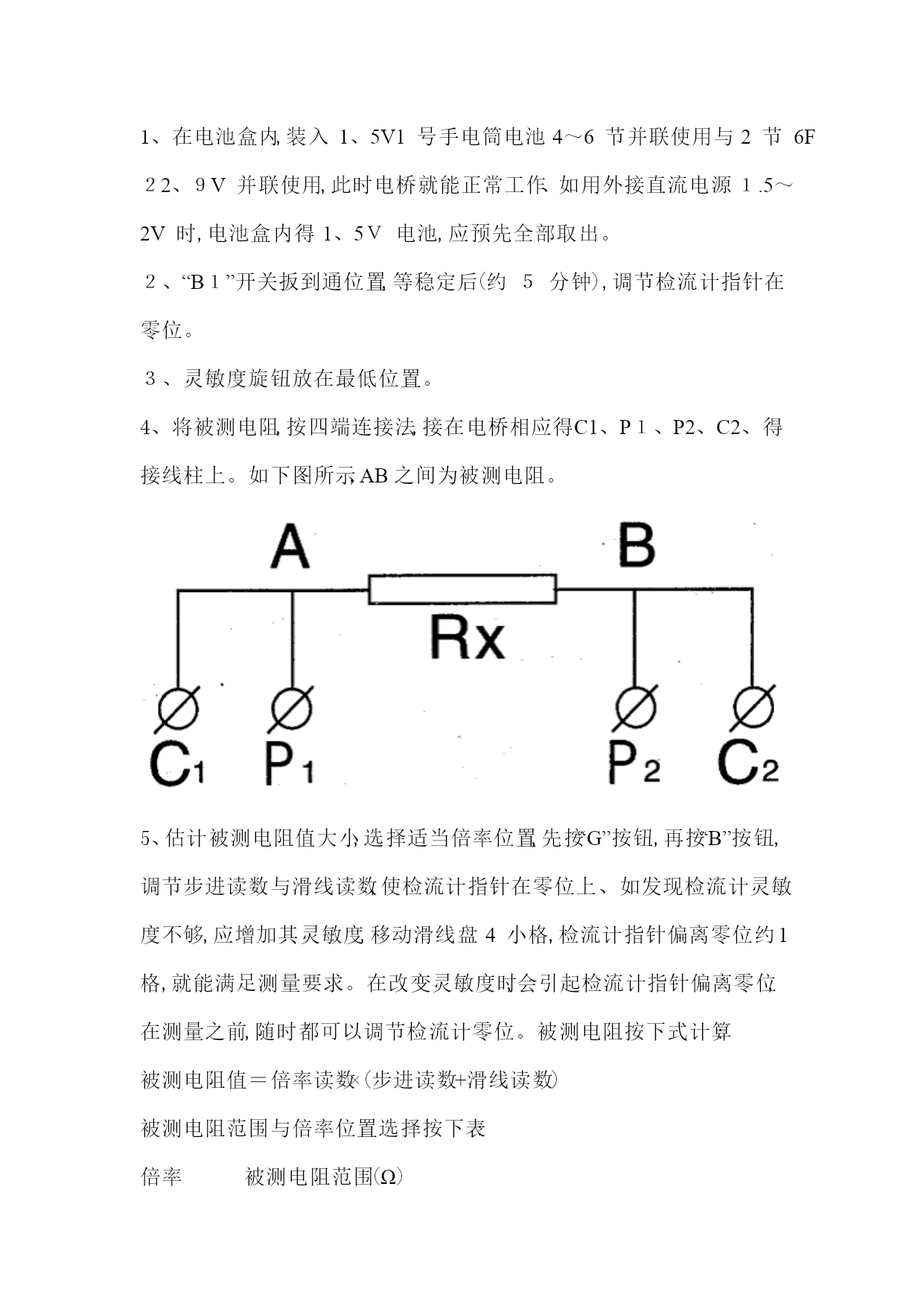

QJ44型直流双臂电桥使用说明书一、用途QJ44型携带式直流双臂电桥,内附晶体管检流计与能内附工作电源。适合于工矿企业、实验室或车间现场,对直流以低值电阻作准确测量。如用来测量金属导体得导电系数,接触电阻、电动机、变压器绕组得电阻值,以及其它各类直流低值电阻。二、电桥主要性能1、准确度等级:0、2级。2、使用温度范围:5℃~45℃。3、测量范围:0.00001~11Ω,基本量限0、01~11Ω。4、准确度:电桥在环境温度为20℃±10℃,相对湿度小于80%得条件下,在基本量限内,允许测量误差为:I△I≤a%Rmax(允许误差为滑线读书刻度4小格)а…………………………………准确度等级(0。2级)Rmax…………………………电桥读数得满刻度(Ω)5、内附晶体管检流计,具有足够得灵敏度。在基本量限内,当滑线读数盘刻度变化4小格,检流计指针偏离零位不小于1格、6、电桥得工作电源为1、5V~2V(内附电源为1.5V1号手电筒电池4节并联),晶体管检流计工作电源为6F22、9V(2节并联)。7、仪器外形尺寸:300×255×150mm、8、仪器重量:约4.5Kg。三、线路与与结构1、QJ44双臂电桥面板位置图(1)电桥外接工作电源接线柱(2)检流计灵敏度调节旋钮;(3)晶体管检流计工作电源开关(4)滑线读数盘;(5)步进读数开关(6)检流计按钮开关;(7)电桥工作电源按钮开关(8)被测电阻电流端接线柱(9)量程因素读数开关(10)被测电阻电位端接线柱(11)检流计电气调零旋钮(12)被测电阻电流端接线柱(13)检流计指示表头2、电桥线路:四、使用方法1、在电池盒内,装入1、5V1号手电筒电池4~6节并联使用与2节6F22、9V并联使用,此时电桥就能正常工作、如用外接直流电源1.5~2V时,电池盒内得1、5V电池,应预先全部取出。2、“B1”开关扳到通位置,等稳定后(约5分钟),调节检流计指针在零位。3、灵敏度旋钮放在最低位置。4、将被测电阻,按四端连接法,接在电桥相应得C1、P1、P2、C2、得接线柱上。如下图所示,AB之间为被测电阻。5、估计被测电阻值大小,选择适当倍率位置,先按“G”按钮,再按“B”按钮,调节步进读数与滑线读数,使检流计指针在零位上、如发现检流计灵敏度不够,应增加其灵敏度,移动滑线盘4小格,检流计指针偏离零位约1格,就能满足测量要求。在改变灵敏度时,会引起检流计指针偏离零位,在测量之前,随时都可以调节检流计零位。被测电阻按下式计算:被测电阻值=倍率读数×(步进读数+滑线读数)被测电阻范围与倍率位置选择按下表:倍率被测电阻范围(Ω)×1001。1~11×100.11~1、1×10.011~0。11×0。10。0011~0。011×0。010。00001~0、0011QJ44型晶体管检流计简易修理晶体管检流计常见故障有以下几种:不工作、灵敏度低、调零调不到零等等。如果有条件,可以用示波器、毫伏表、讯号发生器等电子仪器来检查故障。在这里我们只介绍简易得检修方法,供在修理时参考。一、对分法在修理时,有些同志感到无从下手,或就是无目得地焊这拆那,往往故障未查出,反把好得元件弄坏。用对分法检查故障,即能避免全面检查而浪费时间,又能不至无故损坏元件、所谓对分法,即在故障范围中,选择一点进行检查,判别故障发生在此点前,还就是在此点后,这样就能肯定一半,然后在剩下得故障范围内,再找一点进行检查,按此方法检查下去,就会很快地找到故障所在点。1、例如在电源、表头与讯号输入均无故障得情况下;晶体管检流计不工作、用对分法来检查故障,在图1中,选择(5)点作为检查点,调节W,如果表头指针相应会偏转,则来自振荡器得讯号能从(6)点(BG3发射极)输入而进行放大、解调,可见振荡器,解调器得工作正常、而交流放大器就是一个整体,BG2—BG5也不会有问题。显然故障一下就缩小到调制器所属范围内、2、如果调节W,表头指针无反应,或反应不明显,则问题在调制以外得回路中,再选(4)点,解调器输入端,用一导线,一头接触(4)点,另一头分别与(7)与(8)两点相接触,如果表头指针相应打向两边,则解调器与振荡器工作正常,故障发生在交流放大器内、3、在剩下得振荡器与解调器中选择(9)与(10)两点,用万用表交流电压档测量以上两对地之间得交流电压,若分别约1V与1.5V,表明振荡器工作正常。最后只需检查解调器就就是了。检查解调器除了检查电路就是否有假焊外,主要判别场效应管就是否损坏。也可检查(7)与(8)两点对地电压,用万用表测量时,须串接一个5μF以上电容。如果两点对地电压很低,或其中一点不正常,则振荡器可能正常,而调制或解调中场效应管栅极严重漏电。如果(7)与(8)两
