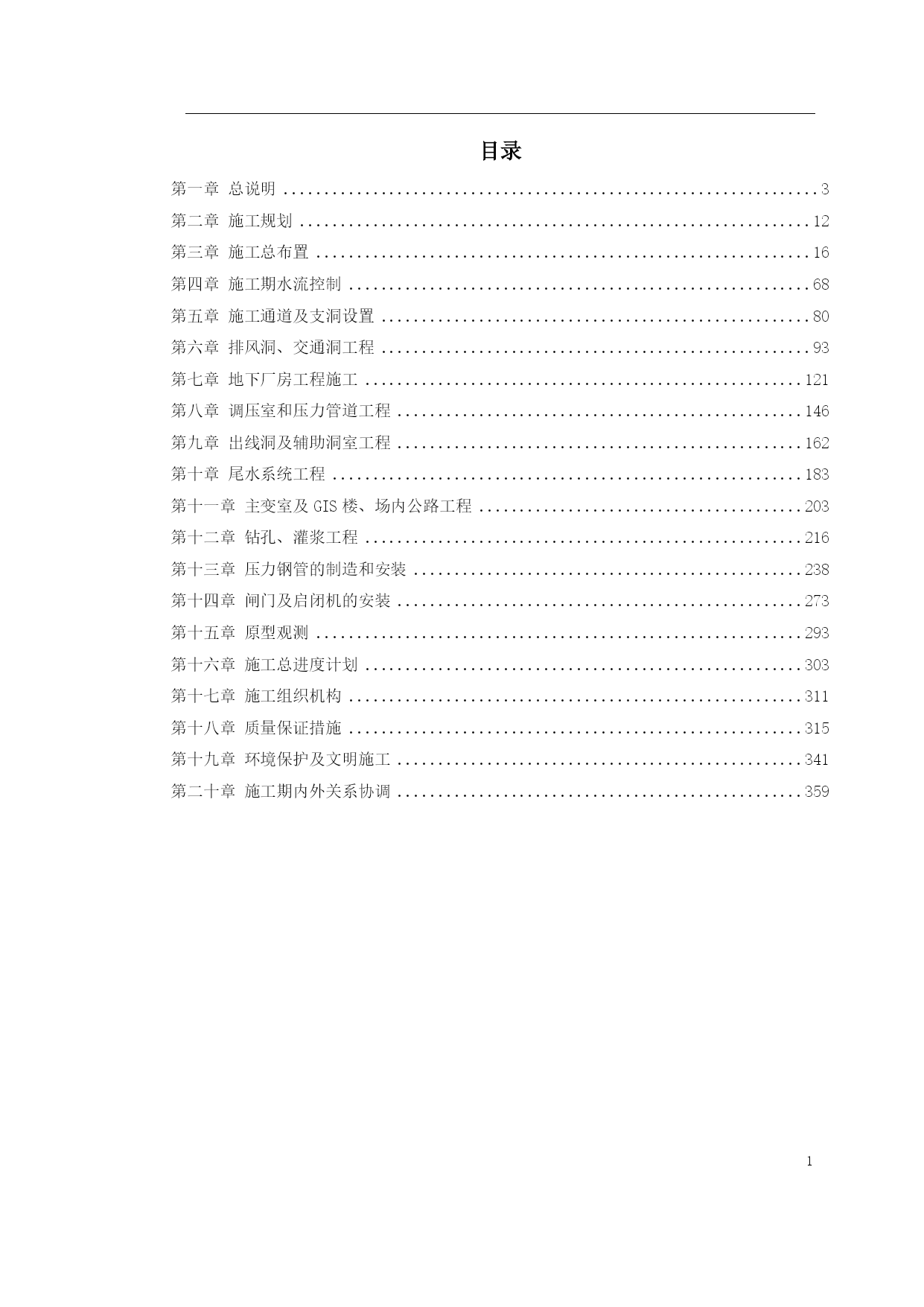

目录TOC\o"1-3"第一章总说明PAGEREF_Toc207033375\h3第二章施工规划PAGEREF_Toc207033376\h12第三章施工总布置PAGEREF_Toc207033377\h16第四章施工期水流控制PAGEREF_Toc207033378\h68第五章施工通道及支洞设置PAGEREF_Toc207033379\h80第六章排风洞、交通洞工程PAGEREF_Toc207033380\h93第七章地下厂房工程施工PAGEREF_Toc207033381\h121第八章调压室和压力管道工程PAGEREF_Toc207033382\h146第九章出线洞及辅助洞室工程PAGEREF_Toc207033383\h162第十章尾水系统工程PAGEREF_Toc207033384\h183第十一章主变室及GIS楼、场内公路工程PAGEREF_Toc207033385\h203第十二章钻孔、灌浆工程PAGEREF_Toc207033386\h216第十三章压力钢管的制造和安装PAGEREF_Toc207033387\h238第十四章闸门及启闭机的安装PAGEREF_Toc207033388\h273第十五章原型观测PAGEREF_Toc207033389\h293第十六章施工总进度计划PAGEREF_Toc207033390\h303第十七章施工组织机构PAGEREF_Toc207033391\h311第十八章质量保证措施PAGEREF_Toc207033392\h315第十九章环境保护及文明施工PAGEREF_Toc207033393\h341第二十章施工期内外关系协调PAGEREF_Toc207033394\h359总说明1.1工程概述1.1.1工程概况小天都水电站为引水式电站，位于四川省甘孜藏族自治州境内，系瓦斯河干流梯级开发的第二级水电站。闸首位于柳杨沟口上游约700m处，厂房位于熊家沟口下游约700m处，闸首上行约9km至康定，厂房下行约33km至泸定。本工程以发电为主，无灌溉等综合利用要求。电站共装机3台，单机容量80MW，总装机容量为240MW。本工程由首部枢纽、引水系统及地下厂房系统组成，工程等级为中型III等工程，永久性主要水工建筑物为3级，永久性次要水工建筑物为4级，临时建筑物为5级。本标是本工程的第三标，主要包括调压室、压力管道和地下厂房系统。调压室为气垫式调压室，由气垫室、水幕室及水幕室交通洞组成，气垫室和水幕室均为L型布置，长边长72.5m，短边长3.0m，气垫室尺寸为12.0×14.74m（宽×高），水幕室尺寸为4.5×5.0m（宽×高）。压力管道为地下埋管，主管内径4.0m，为钢板衬砌，回填混凝土厚0.6m，压力管道长483.831m，斜管的坡度为i=0.0564。地下厂房系统由主副厂房、安装间、尾闸室、交通洞、交通联系洞、排风洞、母线洞、出线洞、开关站等组成。洞室开挖断面尺寸为：主、副厂房及安装间为77.44×20.4×40.3m（长×宽×高）、尾闸室为52.12×11.0×20.5m（长×宽×高）。1.1.2水文气象瓦斯河流域属高原温带川西山地湿润气候，流域内气候垂直变化大，流域气候的主要特点是冬季时间长、气温低、降水少，气候寒冷而干燥；夏季时间短促、降水集中、雨强小、雨日多、气温凉爽。据康定县气象站1952～1991资料统计，多年平均气温7.1ºC，极端最高气温和极端最低气温分别为28.9ºC和－14.7ºC，12月、翌年2月平均气温为-0.7ºC，1月的平均气温为-2.3ºC。多年平均降水量为815.7mm，多年平均相对湿度为73%，多年平均年蒸发量为1285.5mm，多年平均霜日为84.9天，最大积雪深度为24cm。多年平均风速为3.1m/s，最大风速20m/s。1.1.3工程地质压力管道洞身上覆岩体厚度大于100m，沿线基岩为晋宁～澄江期斜长花岗岩，岩体为次块状～碎裂结构，为III～IV类。地下厂房系统布置于瓦斯沟右岸，位于晋宁～澄江期斜长花岗岩岩体内，岩体以块状～次块状结构，II～III围岩为主，水平埋深在100～200m范围内，结构面不甚发育，地下水不丰，且多新鲜、闭合或稍张，岩体完整性较好，岩体基本稳定或局部稳定性差，成洞条件好。局部强卸荷岩体（水平深度20～30m段）、断层带及岩脉破碎带为镶嵌破碎裂～碎裂结构，为IV类围岩（个别大较大断层主错带为V类围岩）。1.1.4对外交通条件本工程地下厂房系统位于右岸，现有31
