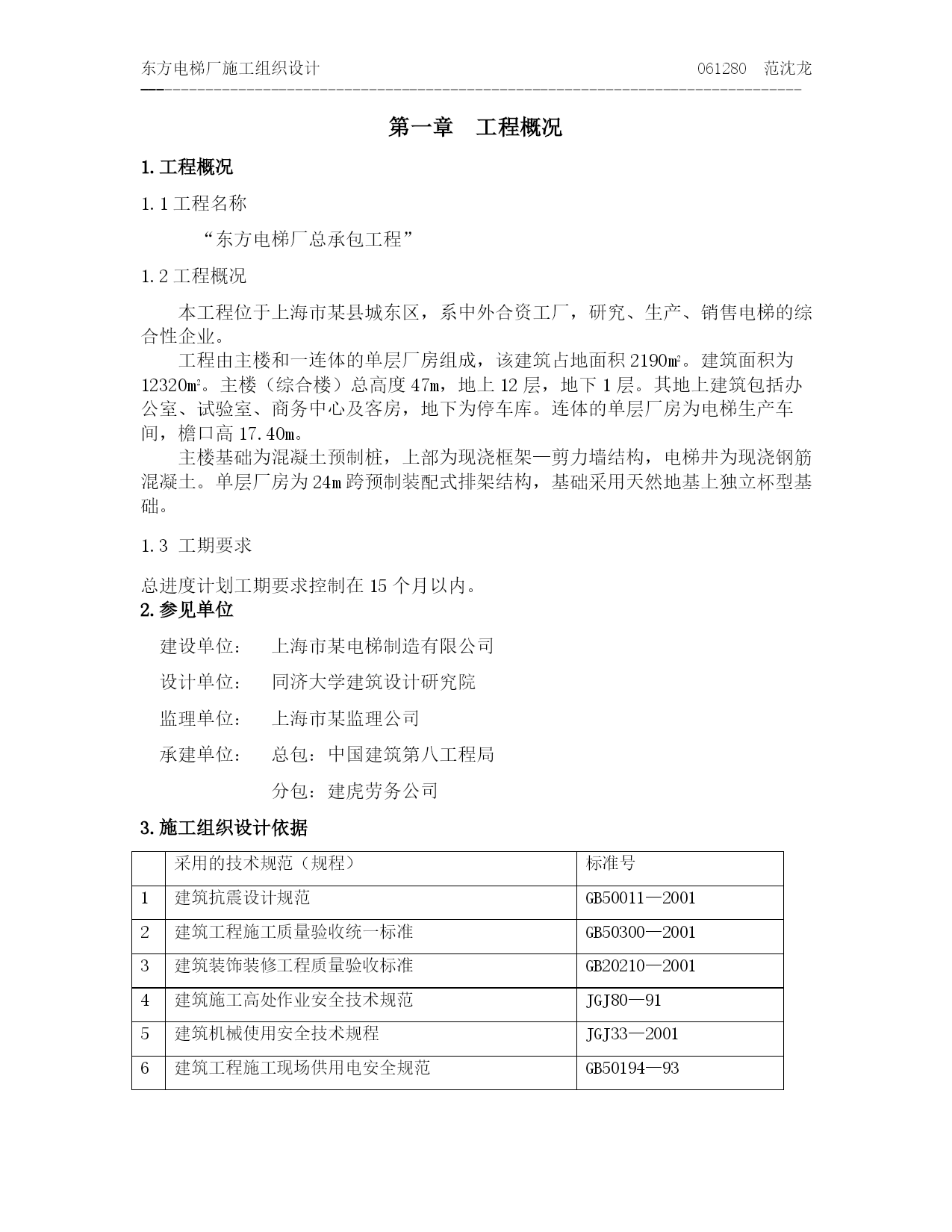

东方电梯厂施工组织设计061280范沈龙---------------------------------------------------------------------------------第一章工程概况1.工程概况1.1工程名称“东方电梯厂总承包工程”1.2工程概况本工程位于上海市某县城东区，系中外合资工厂，研究、生产、销售电梯的综合性企业。工程由主楼和一连体的单层厂房组成，该建筑占地面积2190m2。建筑面积为12320m2。主楼（综合楼）总高度47m，地上12层，地下1层。其地上建筑包括办公室、试验室、商务中心及客房，地下为停车库。连体的单层厂房为电梯生产车间，檐口高17.40m。主楼基础为混凝土预制桩，上部为现浇框架—剪力墙结构，电梯井为现浇钢筋混凝土。单层厂房为24m跨预制装配式排架结构，基础采用天然地基上独立杯型基础。1.3工期要求总进度计划工期要求控制在15个月以内。2.参见单位建设单位：上海市某电梯制造有限公司设计单位：同济大学建筑设计研究院监理单位：上海市某监理公司承建单位：总包：中国建筑第八工程局分包：建虎劳务公司3.施工组织设计依据采用的技术规范（规程）标准号1建筑抗震设计规范GB50011—20012建筑工程施工质量验收统一标准GB50300—20013建筑装饰装修工程质量验收标准GB20210—20014建筑施工高处作业安全技术规范JGJ80—915建筑机械使用安全技术规程JGJ33—20016建筑工程施工现场供用电安全规范GB50194—937钢盘焊接及验收规程JGJ18—20038工程测量规范GB50026—939钢筋机械连接通用技术规范JGJ107—200310混凝土结构工程施工质量验收规范GB50204—200211砌体工程施工质量验收规范GB50203—200212屋面工程技术规范GB50207—200213建筑施工扣件式脚手架技术规范JGJ138—200114给水排水及采暖工程施工质量验收标准GB50242—200215工业建筑设计防腐设计规范GB50046—9516通风与空调工程施工质量验收规范GB5024—200217建筑与建筑群综合布线系统工程施工及验收规范CECS89：9718电气装置工程接地装置施工及验收规范GB50169—9219建筑电气工程施工质量验收规范GB50303—200220现场设备、工业管道焊接工程施工及验收规范GB50236—9821建筑机械使用安全技术规程JGJ33—200122地下工程防水技术规范GB50108—200123住宅装饰装修工程施工规范GB50327—200124除上述以列明外的国家、上海市颁布的有关建设质量标准、规范、规程、条例、规定等。4.建筑设计概况4.1本工程±0.000相当于绝对标高4.000。4.2填充墙及分隔墙砖墙采用MU10小型混凝土空心砌块，M10水泥混合砂浆。4.3楼地面综合楼底层、二楼及三至十二层走廊部分均为天然花岗岩铺砌，三至十二楼其他部位为木地板；单层厂房部分地面为200mm厚混凝土地面，Φ12@200双层双向配筋，随捣随光。4.4顶棚综合楼部分为轻钢龙骨石膏板；厂房为白色内墙涂料。4.5内墙综合楼另作精装饰设计。单层厂房为20mm厚1:3水泥砂浆打底，15mm厚1:2水泥砂浆粉面，白色内墙涂料二度。4.6外墙综合楼与房均采用15mm厚1:3水泥浆打底，6mm厚1:1水泥砂浆贴面，8mm厚白色墙面砖面层，兰色面砖嵌线，1:1水泥细砂浆填缝。4.7屋面30mm厚1:3水泥砂浆找平，基层涂刷界面处理剂，4mm厚聚脂胎SBS改性油毡页岩片，架空隔热板。4.8.门窗及油漆色彩白色塑钢门、窗，5mm厚双层透明玻璃。内木门均为柳胺木，浅棕色亚光漆。5.结构设计概况5.1基础主楼基础为混凝土预制桩，截面为400×400mm，桩长32m，柱距1.6m，满堂布置，桩顶标高为-5.800m。厂房为天然地基上独立杯型基础，杯形基础底面积1800×1800mm。5.2主体结构布置主楼地下室底板厚1000mm，柱550×550mm，外墙板厚300mm，主梁700×300mm，次梁500×250mm，顶板300mm。上部结构1—5层柱为500×500，6—12层柱为400×400mm，内墙及电梯井墙厚250mm，楼板厚为120mm，主梁700×300mm、600×300mm两种，次梁500×250mm、400×200mm两种。单层厂房排架柱800×400mm，抗风柱900×400mm，屋架为24m跨的预应力屋架，下弦杆4根预应力钢绞线，直径15.24mm，大型槽型屋面板宽1500mm。5.3材料a．混凝土主楼地下室与上部结构一般均为C30，地下室混
