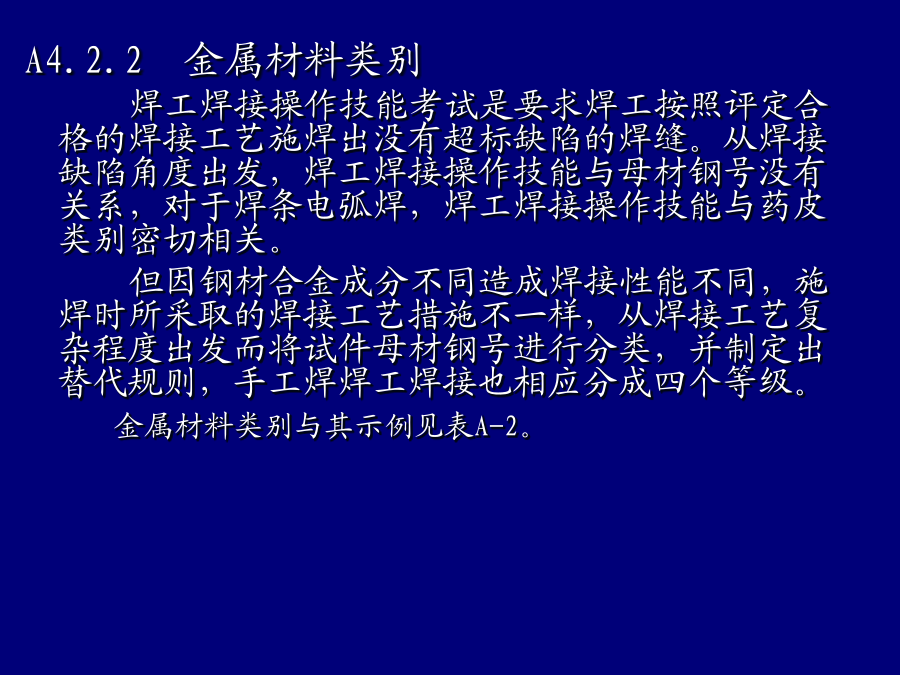

TSGZ6002-2010特种设备焊接操作人员考核细则工业工程部施天翔2016年10月第三条从事下列焊缝焊接工作的焊工，应当按照本细则考核合格，持有《特种设备作业人员证》：(一)承压类设备的受压元件焊缝、与受压元件相焊的焊缝、受压元件母材表面堆焊；(二)机电类设备的主要受力结构(部)件焊缝，与主要受力结构(部)件相焊的焊缝；(三)熔入前两项焊缝内的定位焊缝。(戈：操作熔入永久焊缝内的定位焊焊工要求有相应的焊工资格；操作不熔入永久焊缝内的定位焊焊工不要求焊工资格；)《特种设备作业人员证》每四年复审一次。首次取得的合格项目在第一次复审时，需要重新进行考试；第二次以后（含第二次）复审时，可以在合格项目范围内抽考。注：ASME焊接技能评定规定，当某项焊接方法在六个月及以上时间没有操作过，则该项焊接方法资格即被终止A4焊接操作技能考试A4.1焊接操作技能的要素与焊接操作技能有关的要素如下：(1)焊接方法；(2)焊接方法的机动化程度；(3)金属材料类别；(4)填充金属类别；(5)试件位置；(6)衬垫；(7)焊缝金属厚度；(8)管材外径；(9)焊接工艺因素。A4.2焊接操作技能考试要素的分类与代号A4.2.1焊接方法焊接方法与其代号见表A-1，每种焊接方法都可以表现为手工焊、机动焊、自动焊等操作方式。A4.2.2金属材料类别焊工焊接操作技能考试是要求焊工按照评定合格的焊接工艺施焊出没有超标缺陷的焊缝。从焊接缺陷角度出发，焊工焊接操作技能与母材钢号没有关系，对于焊条电弧焊，焊工焊接操作技能与药皮类别密切相关。但因钢材合金成分不同造成焊接性能不同，施焊时所采取的焊接工艺措施不一样，从焊接工艺复杂程度出发而将试件母材钢号进行分类，并制定出替代规则，手工焊焊工焊接也相应分成四个等级。金属材料类别与其示例见表A-2。种类类别表A－2中钢号都是锅炉、压力容器、压力管道和气瓶现行标准中所列钢号。碳素钢（FeⅠ类）：焊接性能良好，大多数情况下焊前不要求预热，焊后不要求后热，部分钢号因为没有冲击要求，因而也不需要控制线能量。低合金钢（FeⅡ类）：这类钢号焊前要求预热，焊后要求后热而且有冲击试验要求，因而要求控制线能量上限。马氏体钢、铁素体不锈钢（FeⅢ类）：这类钢焊接裂纹倾向较大，焊前不要求预热，焊后要进行热处理，焊接工艺要求严格，要求控制焊接线能量范围。奥氏体不锈钢、双相不锈钢（FeⅣ类）：这类钢材用相应的焊条施焊时熔池不易摊开，熔滴过渡不暢的特点与碳钢、低合金钢很不同，故另列一类。种类A4.2.3填充金属类别填充金属类别、示例与适用范围见表A-3。表A-3填充金属类别、示例与适用范围焊条代号、类别及适用范围①Fef1钛钙型EXX03Fef1（J422、J502)这类焊条为钛钙型，药皮中含30%以上的氧化钛和20%以下的钙或镁的碳酸盐矿，熔渣流动性良好，脱渣容易，电弧稳定，熔池适中，飞溅少，焊波整齐。这类焊条适用于全位置焊接，焊接电流为交流或直流正、反接，主要焊接较重要的碳钢结构。（E4303～J422、E5003～J502）②Fef2纤维素型Fef2纤维素型EXX10，EXX11（E4310～J425GX、E4311～J425）EXX10－X，EXX11－X（E5010-A1～J505Mo）EXX10、EXX10－X型焊条为高纤维素钠型，药皮中纤维素含量较高，电弧稳定，焊接时有机物在电弧区分解产生大量的气体保护熔敷金属，电弧吹力大，熔深较深。如J425GX适用焊件的焊条范围：Fef1、Fef2③Fef3钛型、钛钙型型号：EXXX（X）－16型焊条，，药皮可以是碱性的，也可以是钛型或钛钙型。适用于交流或直流焊接，为了在交流施焊时获得良好的电弧稳定性，这类焊条药皮中一般都含有易电离元素如钾，直径不大于4.0mm的焊条可用于全位置焊接。E410-16～G202E410NiMo-16～G232适用焊件的焊条范围：Fef1、Fef3。④Fef3J低氢型、碱性EXX15，EXX16（E4315～J427、E4316～J426）EXX18，EXX48（E5018～J506Fe）EXX15－XEXX16－X（E5015-G～J507NiLH、E5016-G～J506NiLH）EXX18－XEXX48－X（E5018-G～J507FeNi）EXXX（X）－15（E410-15～G207）EXX15、EXX15－X型焊条，这类焊条为低氢钠型。药皮主要组成物是碳酸盐矿和萤石，碱度较高，熔渣流动性好，焊接工艺性能一般，焊波较粗，角焊缝略凸，熔深适中，脱渣性能好，焊接时要求焊条干燥，并采用短弧焊。这类焊条可全位置焊接，焊接电流为直流反接。这类焊条的熔敷金属具有良好的
