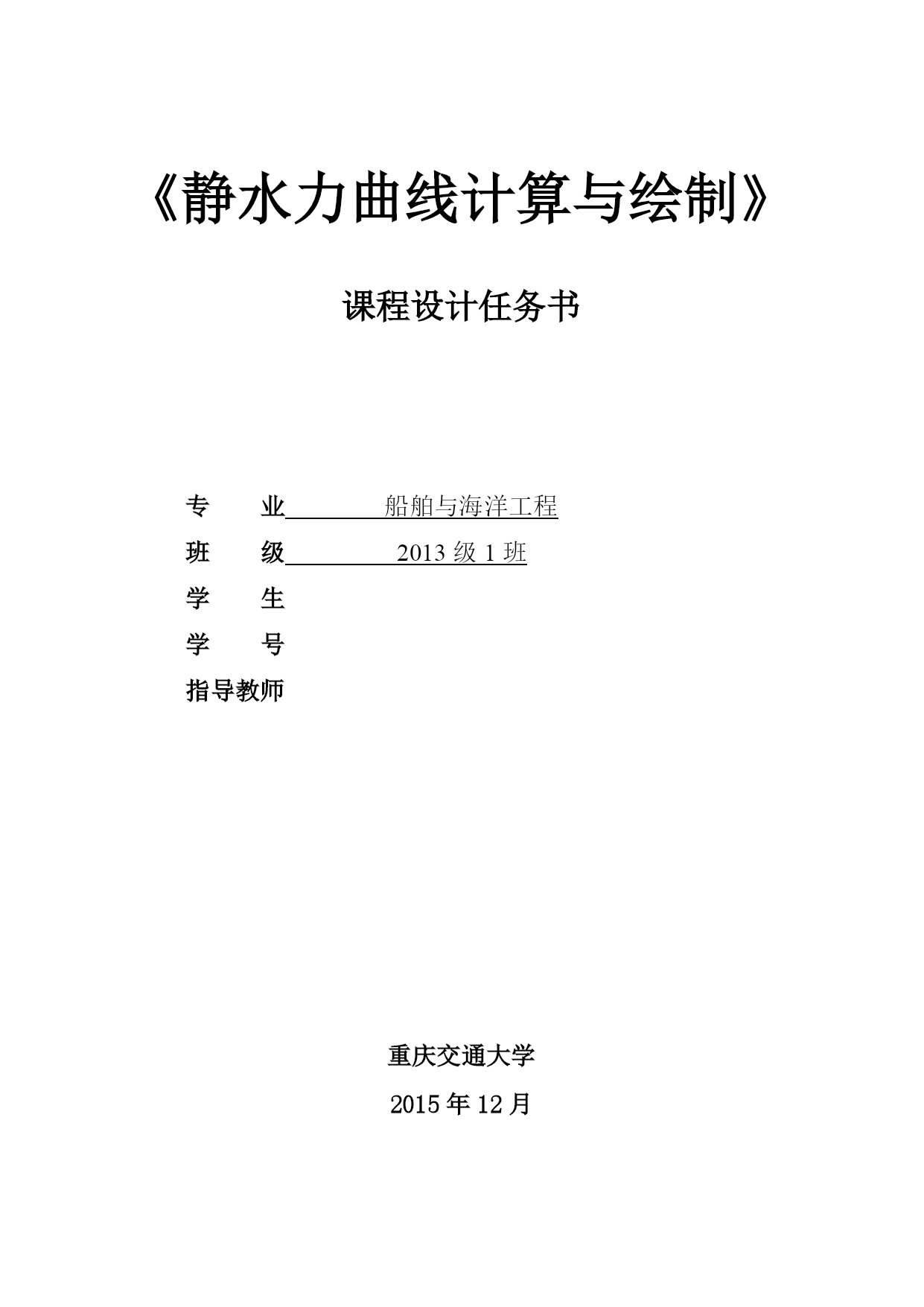

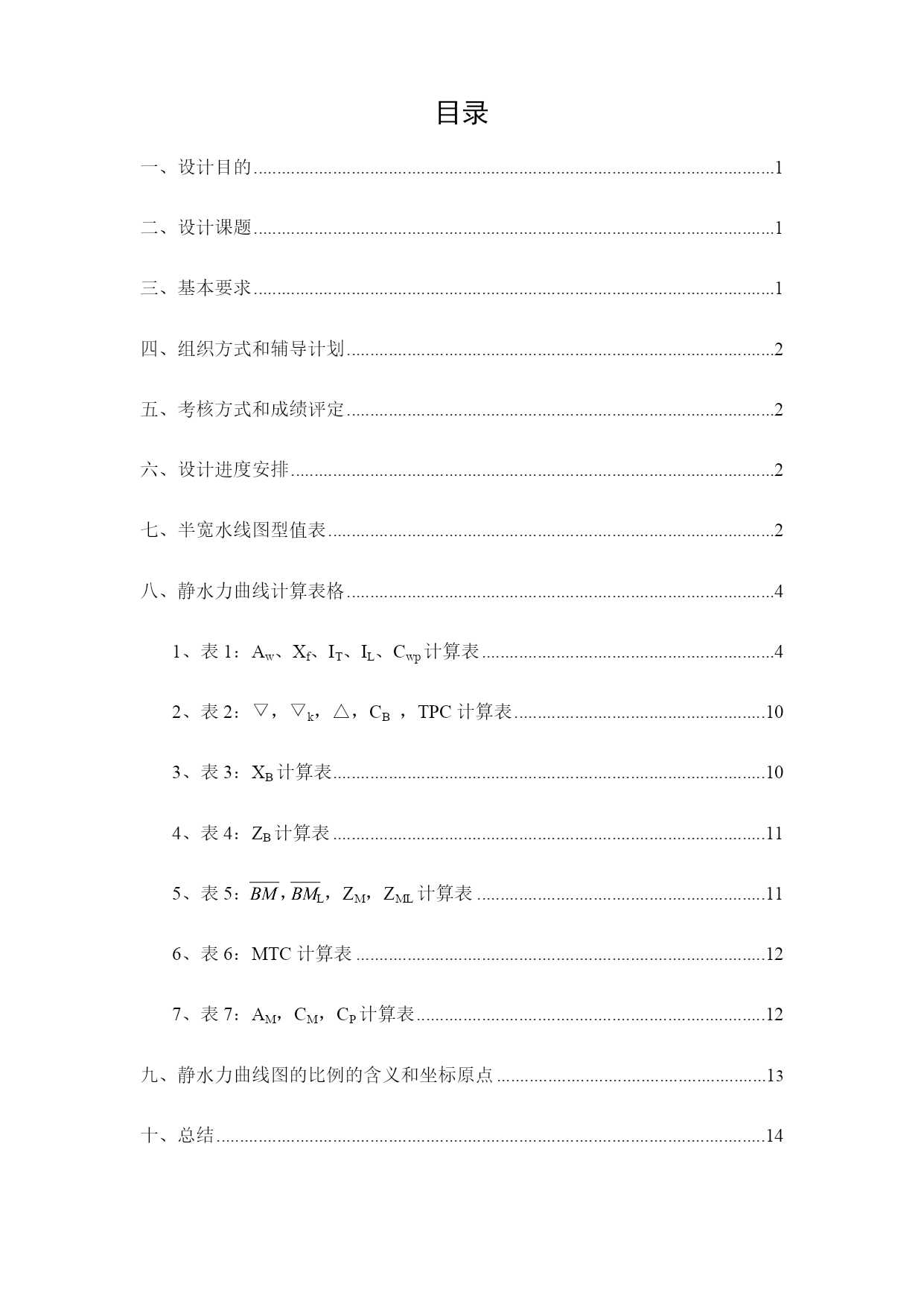

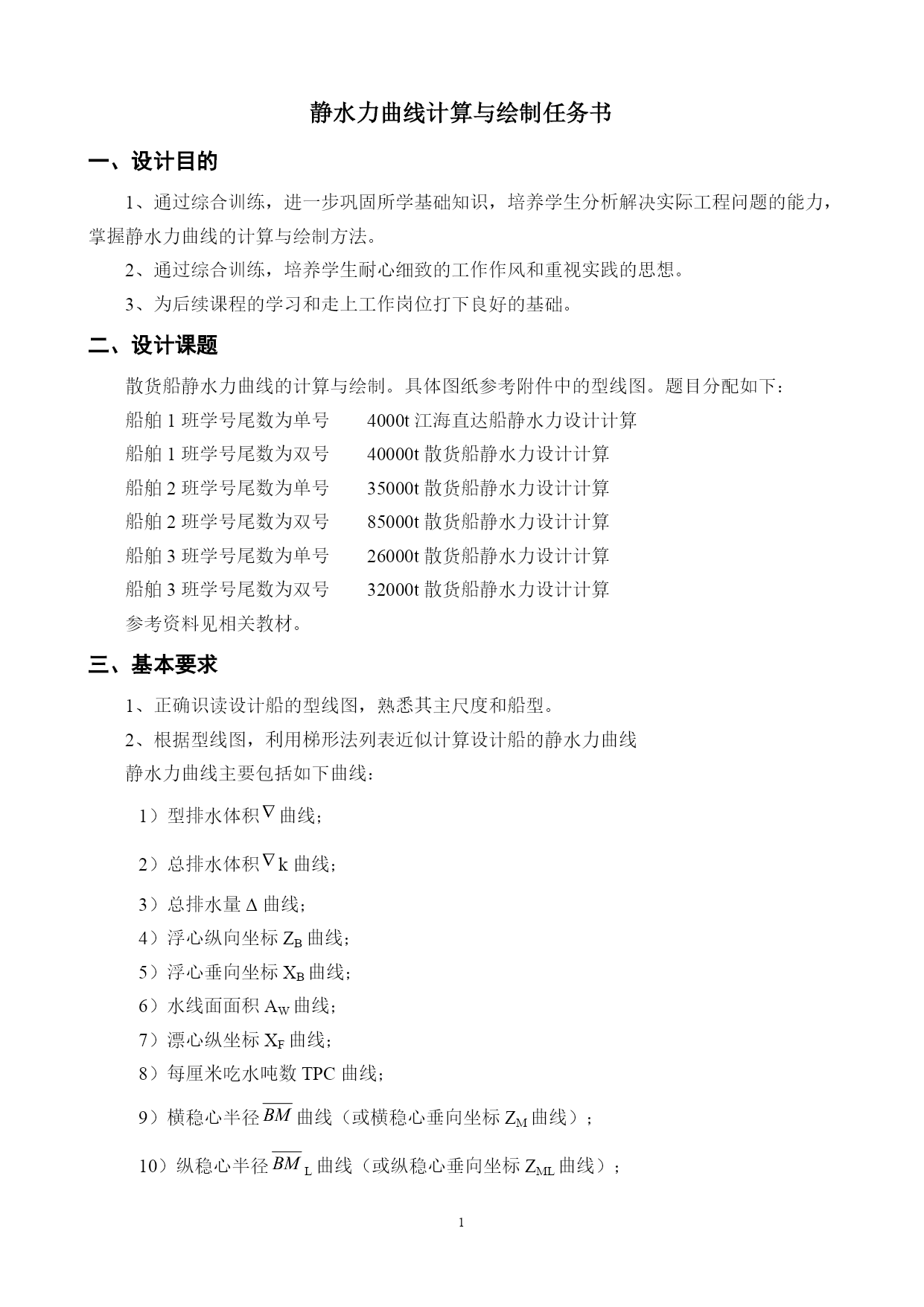

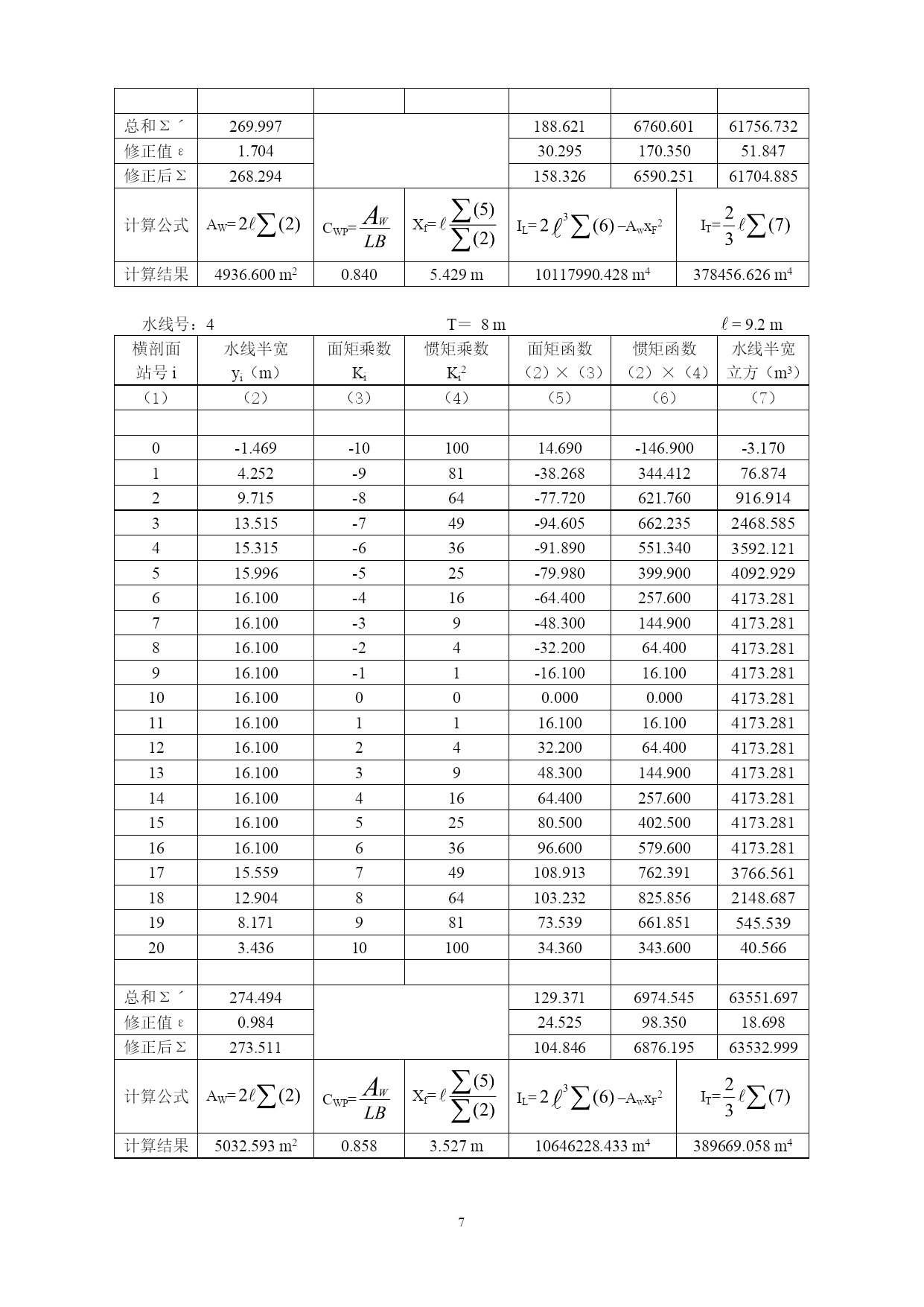

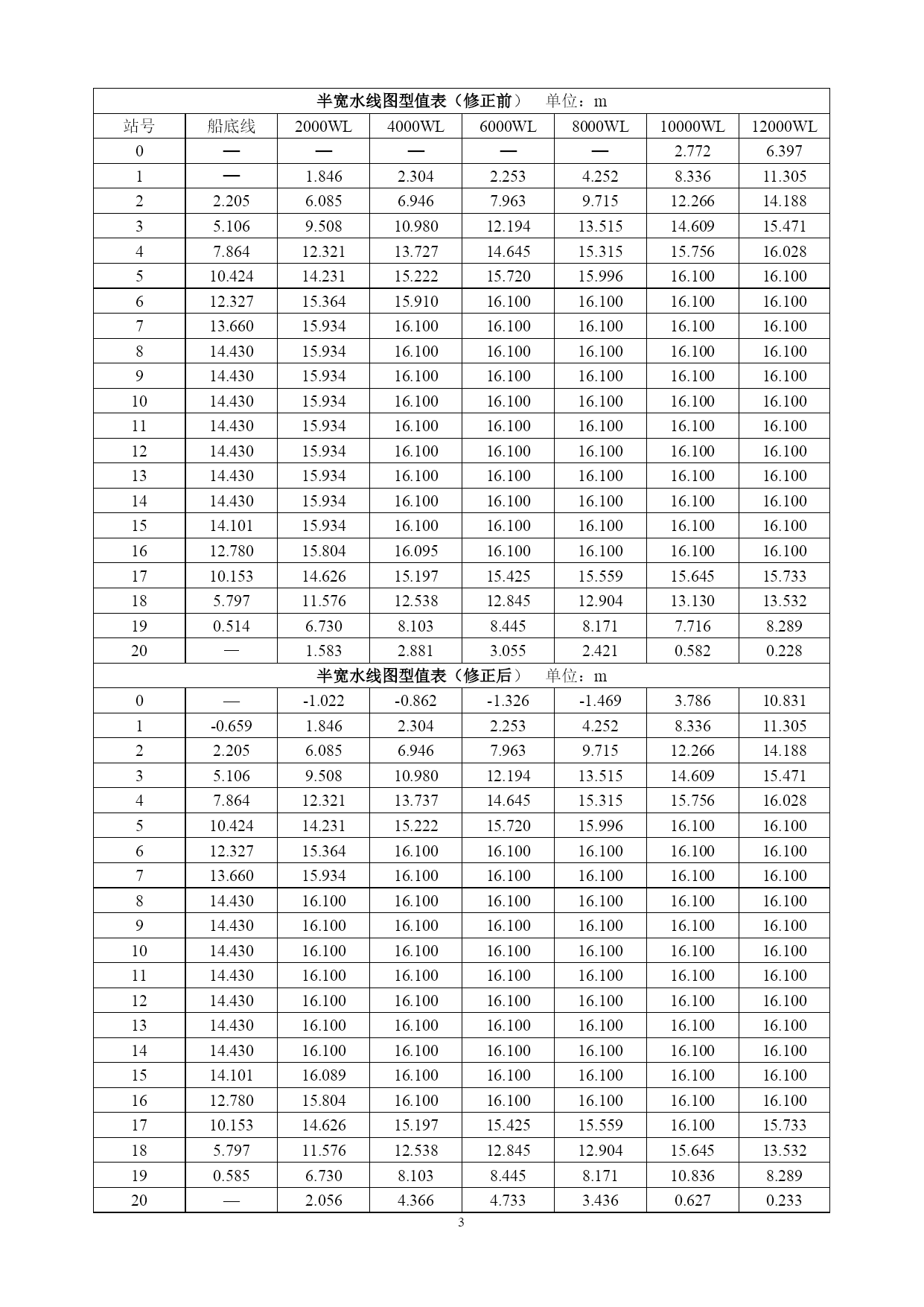

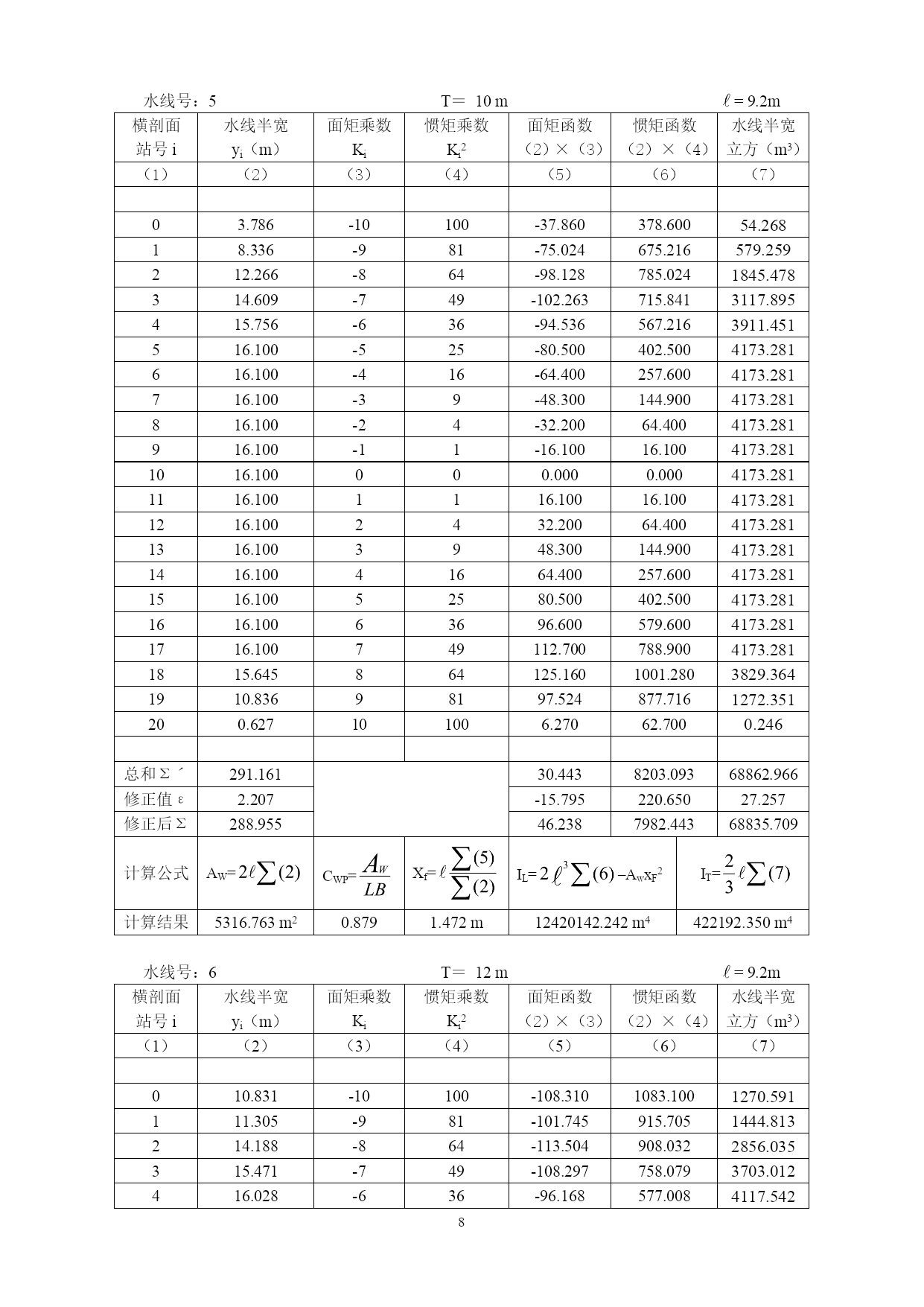

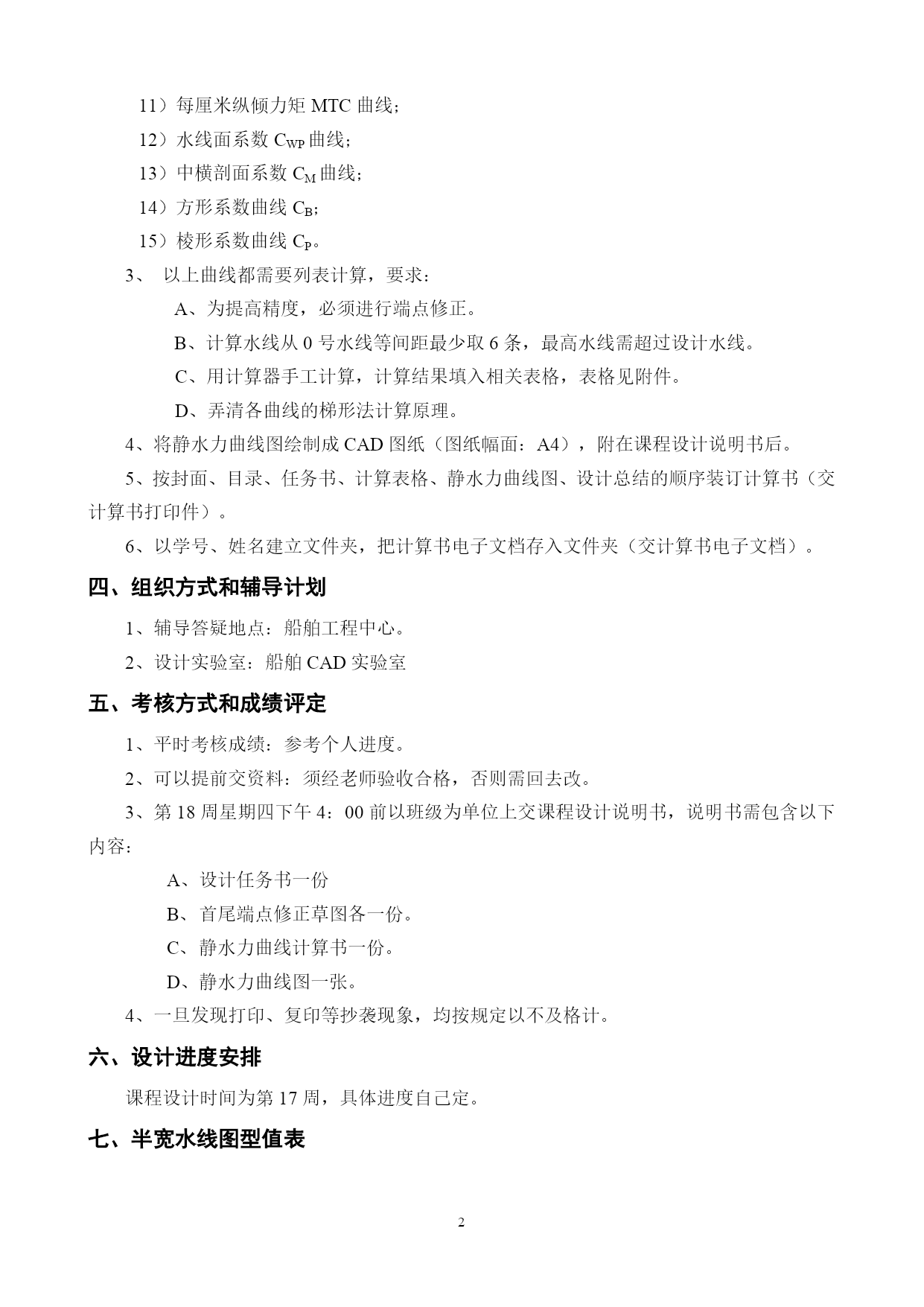

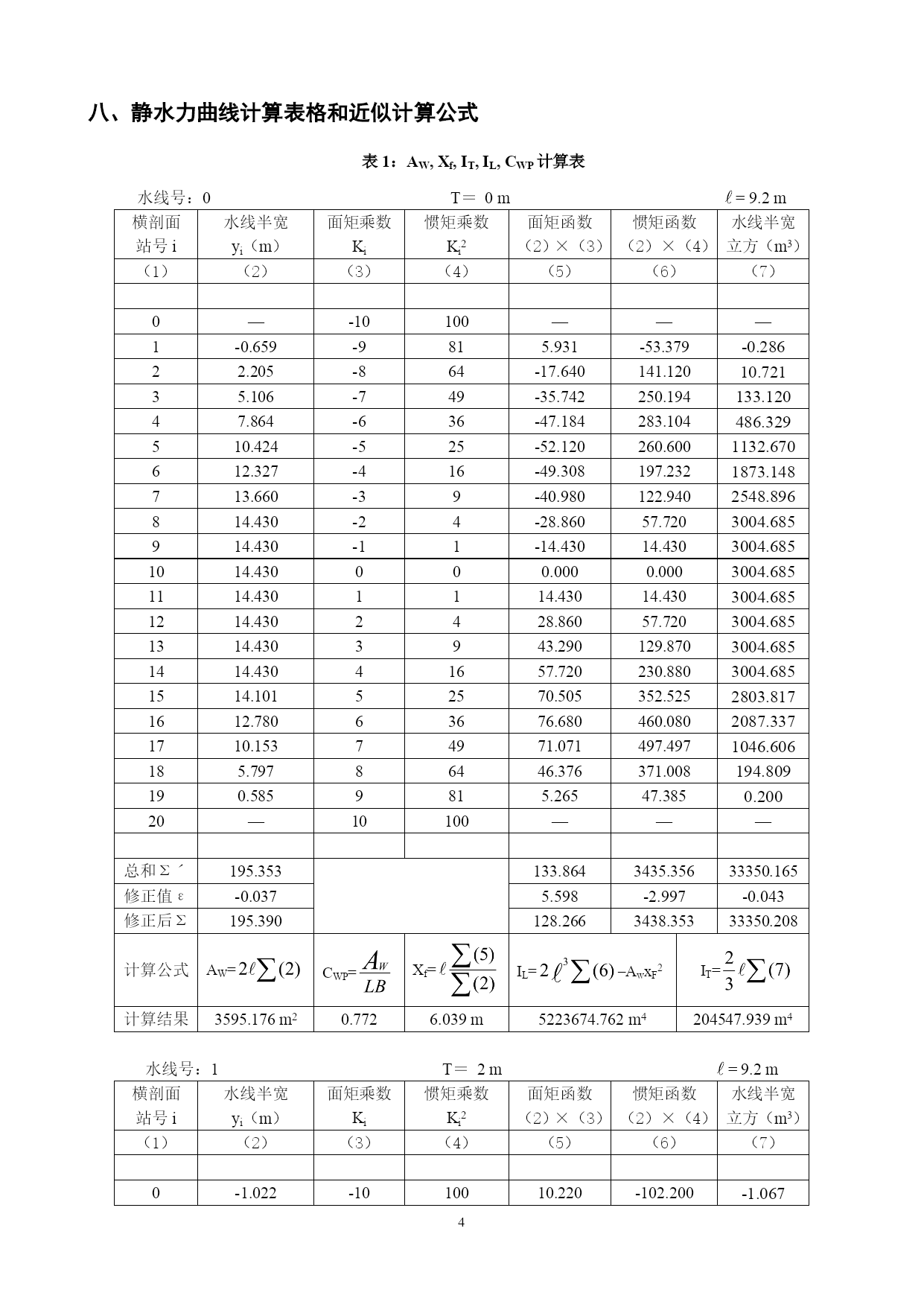

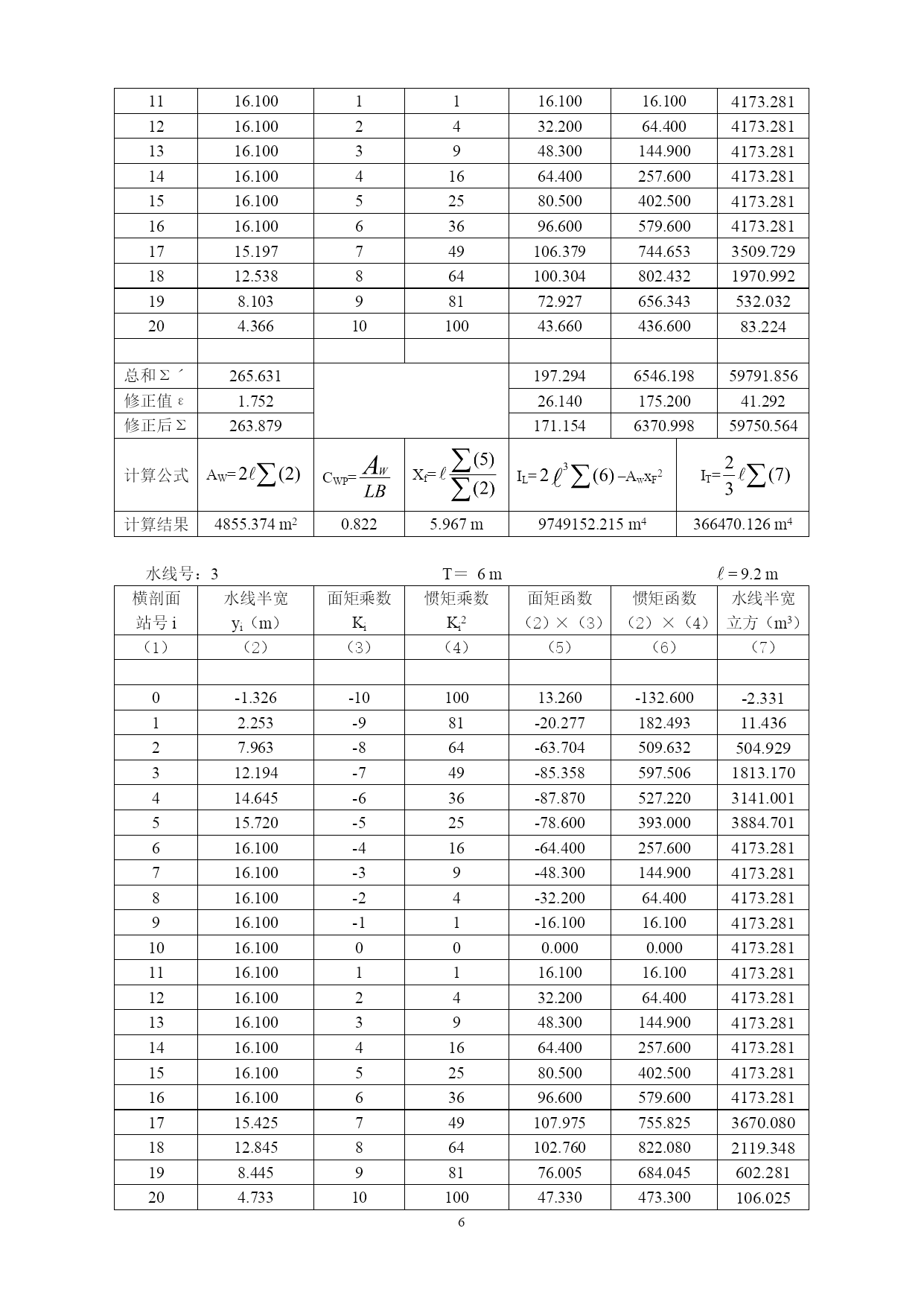

《静水力曲线计算与绘制》课程设计任务书专业船舶与海洋工程班级2013级1班学生学号指导教师重庆交通大学2015年12月目录TOC\o"1-9"\t"标题4,1,标题5,2,标题7,3"\h\uHYPERLINK\l_Toc12519一、设计目的1HYPERLINK\l_Toc32752二、设计课题1HYPERLINK\l_Toc21070三、基本要求1HYPERLINK\l_Toc23285四、组织方式和辅导计划2HYPERLINK\l_Toc18216五、考核方式和成绩评定2HYPERLINK\l_Toc8136六、设计进度安排2HYPERLINK\l_Toc8136七、半宽水线图型值表2八、HYPERLINK\l_Toc28466静水力曲线计算表格4HYPERLINK\l_Toc177031、表1：Aw、Xf、IT、IL、Cwp计算表42、HYPERLINK\l_Toc15922表2：▽，▽k，△，CB，TPC计算表103、HYPERLINK\l_Toc3889表3：XB计算表104、HYPERLINK\l_Toc17219表4：ZB计算表115、HYPERLINK\l_Toc24462表5：，L，ZM，ZML计算表116、HYPERLINK\l_Toc6169表6：MTC计算表12HYPERLINK\l_Toc249307、表7：AM，CM，CP计算表12HYPERLINK\l_Toc12574九、静水力曲线图的比例的含义和坐标原点13HYPERLINK\l_Toc12519十、总结14静水力曲线计算与绘制任务书一、设计目的1、通过综合训练，进一步巩固所学基础知识，培养学生分析解决实际工程问题的能力，掌握静水力曲线的计算与绘制方法。2、通过综合训练，培养学生耐心细致的工作作风和重视实践的思想。3、为后续课程的学习和走上工作岗位打下良好的基础。二、设计课题散货船静水力曲线的计算与绘制。具体图纸参考附件中的型线图。题目分配如下：船舶1班学号尾数为单号4000t江海直达船静水力设计计算船舶1班学号尾数为双号40000t散货船静水力设计计算船舶2班学号尾数为单号35000t散货船静水力设计计算船舶2班学号尾数为双号85000t散货船静水力设计计算船舶3班学号尾数为单号26000t散货船静水力设计计算船舶3班学号尾数为双号32000t散货船静水力设计计算参考资料见相关教材。三、基本要求1、正确识读设计船的型线图，熟悉其主尺度和船型。2、根据型线图，利用梯形法列表近似计算设计船的静水力曲线静水力曲线主要包括如下曲线：1）型排水体积曲线；2）总排水体积k曲线；3）总排水量Δ曲线；4）浮心纵向坐标ZB曲线；5）浮心垂向坐标XB曲线；6）水线面面积AW曲线；7）漂心纵坐标XF曲线；8）每厘米吃水吨数TPC曲线；9）横稳心半径曲线（或横稳心垂向坐标ZM曲线）；10）纵稳心半径L曲线（或纵稳心垂向坐标ZML曲线）；11）每厘米纵倾力矩MTC曲线；12）水线面系数CWP曲线；13）中横剖面系数CM曲线；14）方形系数曲线CB；15）棱形系数曲线CP。3、以上曲线都需要列表计算，要求：A、为提高精度，必须进行端点修正。B、计算水线从0号水线等间距最少取6条，最高水线需超过设计水线。C、用计算器手工计算，计算结果填入相关表格，表格见附件。D、弄清各曲线的梯形法计算原理。4、将静水力曲线图绘制成CAD图纸（图纸幅面：A4），附在课程设计说明书后。5、按封面、目录、任务书、计算表格、静水力曲线图、设计总结的顺序装订计算书（交计算书打印件）。6、以学号、姓名建立文件夹，把计算书电子文档存入文件夹（交计算书电子文档）。四、组织方式和辅导计划1、辅导答疑地点：船舶工程中心。2、设计实验室：船舶CAD实验室五、考核方式和成绩评定1、平时考核成绩：参考个人进度。2、可以提前交资料：须经老师验收合格，否则需回去改。3、第18周星期四下午4：00前以班级为单位上交课程设计说明书，说明书需包含以下内容：设计任务书一份首尾端点修正草图各一份。静水力曲线计算书一份。静水力曲线图一张。4、一旦发现打印、复印等抄袭现象，均按规定以不及格计。六、设计进度安排课程设计时间为第17周，具体进度自己定。七、半宽水线图型值表半宽水线图型值表（修正前）单位：m站号船底线2000WL4000WL6000WL8000WL10000WL12000W
