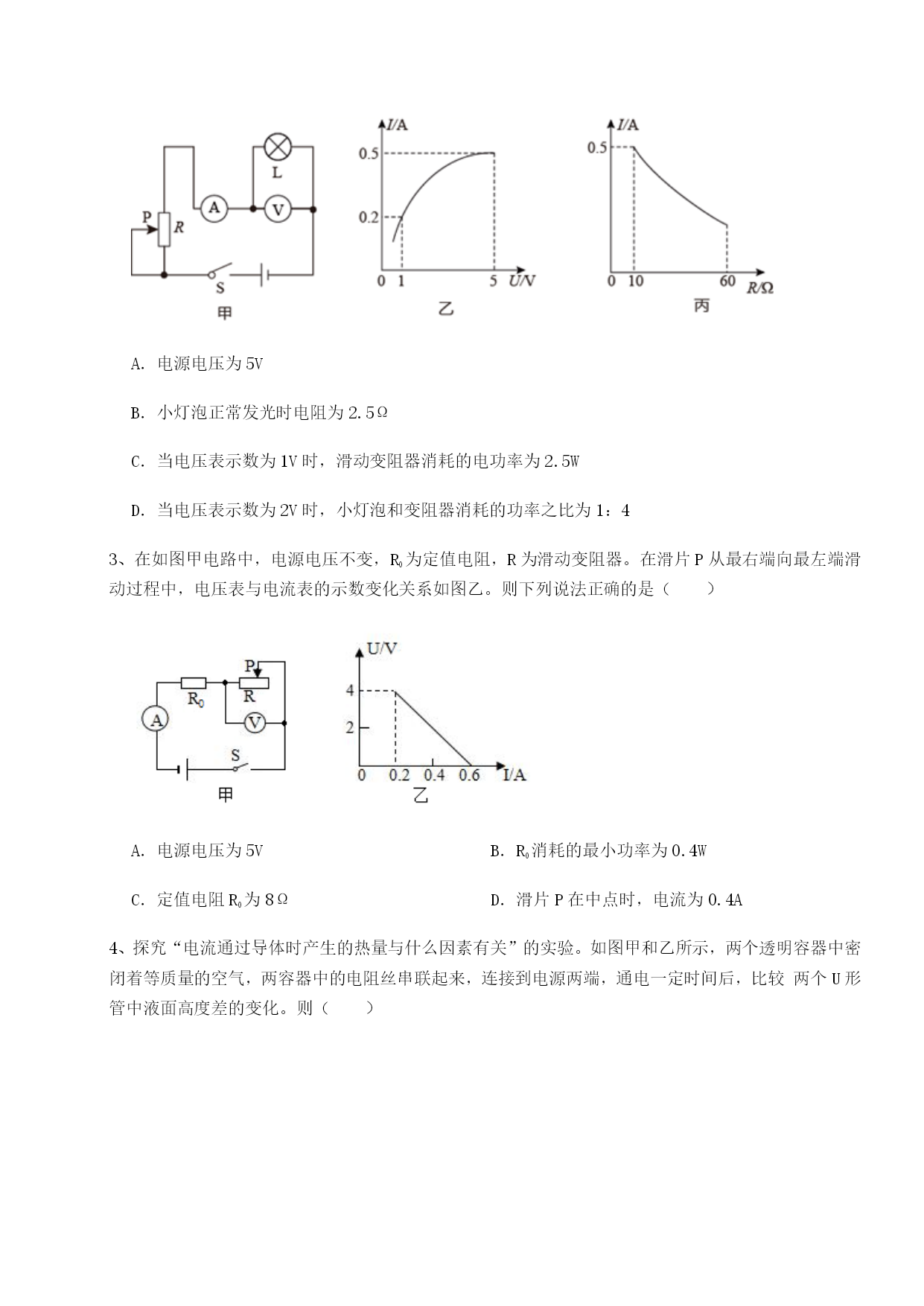

北京市朝阳区日坛中学北师大版物理九年级电功和电功率单元测试考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图是“探究电流通过导体产生的热量与导体电阻间关系”的实验装置，两个透明容器中封闭着等量的空气，电路正确连接后，通电进行实验过程中，下列说法正确的是（）A．左边容器电阻丝中的电流比右边容器电阻丝中的电流大B．要保持两个电阻丝两端电压相等C．U形管中液面高度的变化反映电阻丝产生热量的多少D．通电时间相同，两个容器中空气吸收的热量相同2、如图甲所示，小灯泡L的额定电压为5V，滑动变阻器R的最大阻值为60Ω，电流表量程为“0～0.6A”，电压表量程为“0～15V”，电源电压恒定。闭合开关S，在保证电路安全的前提下，最大范围调节滑动变阻器的滑片P，绘制了电流表示数与电压表示数关系图像如图乙所示，电流表示数与滑动变阻器R连入电路阻值的变化关系图像如图丙所示。则下列说法中正确的是（）A．电源电压为5VB．小灯泡正常发光时电阻为2.5ΩC．当电压表示数为1V时，滑动变阻器消耗的电功率为2.5WD．当电压表示数为2V时，小灯泡和变阻器消耗的功率之比为1：43、在如图甲电路中，电源电压不变，R0为定值电阻，R为滑动变阻器。在滑片P从最右端向最左端滑动过程中，电压表与电流表的示数变化关系如图乙。则下列说法正确的是（）A．电源电压为5VB．R0消耗的最小功率为0.4WC．定值电阻R0为8ΩD．滑片P在中点时，电流为0.4A4、探究“电流通过导体时产生的热量与什么因素有关”的实验。如图甲和乙所示，两个透明容器中密闭着等质量的空气，两容器中的电阻丝串联起来，连接到电源两端，通电一定时间后，比较两个U形管中液面高度差的变化。则（）A．在图甲中，通过两电热丝的电流不相等，是探究通过导体产生的热量与通过导体电阻的关系B．在图乙中，是探究电流通过导体产生的热量与导体电流的关系C．在该实验中，我们是通过观察U形管中液面的高度来比较各容器中电热丝产生热量的多少的D．英国物理学家焦耳通过大量实验，最先精确地确定了电流通过导体时产生的热量跟电阻的二次方成正比，跟导体的电流成正比，跟通电时间成正比，这个规律叫做焦耳定律5、如图所示的电路图中，电源电压不变，闭合开关将滑动变阻器的滑片向上移动时，正确的现象是（）A．灯泡变暗，电压表示数变大B．灯泡变亮，电压表示数不变C．电路消耗的总功率变小，电压表示数不变D．电路消耗的总功率变大，电压表示数变大6、图1所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压为3V且保持不变，闭合开关S后，滑片P从b端移动到a端的过程，电压表示数U与电流表示数I的关系图象如图2所示，下列判断错误的是（）A．R1的电阻为5ΩB．滑动变阻器的最大电阻为10ΩC．电路消耗的最大总功率为1．8WD．电路消耗的最小总功率为1W7、如图所示电路中，电源电压为6V，闭合开关S，两灯泡的电阻不变，两个小灯泡消耗的总功率等于（）A．9WB．4.5WC．2WD．2.25W8、如图甲的电路中，滑动变阻器的滑片P从a端移到b端，定值电阻R1两端的电压随滑动变阻器阻值变化的图像如图乙，下列说法正确的是（）A．R1的阻值为15ΩB．R2=20Ω时，电压表示数为4VC．该电路的最大功率为3.6WD．滑片在b端时，电路中的电流为0.02A9、如图所示电路中，当开关断开时，电压表示数为，小灯泡上标有“”，小灯泡上标有“”，忽略温度对灯丝电阻的影响。当开关闭合时，下列说法正确的是（）A．电压表的示数为B．与的电阻之比为C．与的实际功率之比为D．通过与的电流之比为10、如图所示是探究“电流通过导体时产生热量的多少跟什么因素有关”的实验。烧瓶内用煤油而不用水，你认为主要的原因是（）A．因为煤油的热值大B．因为煤油的比热容小C．因为煤油的密度小D．因为煤油具有可燃性第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图是探究电流产生热量与电阻关系的电路，R1=5Ω，R2=10Ω，闭合开关后，电流表示数为1A．通过电阻R1的电流是A，通过电阻R2的电流在10s内产生的热量是J．2、如图所示，R1的电阻为10Ω，当S1、S2都闭合时，
