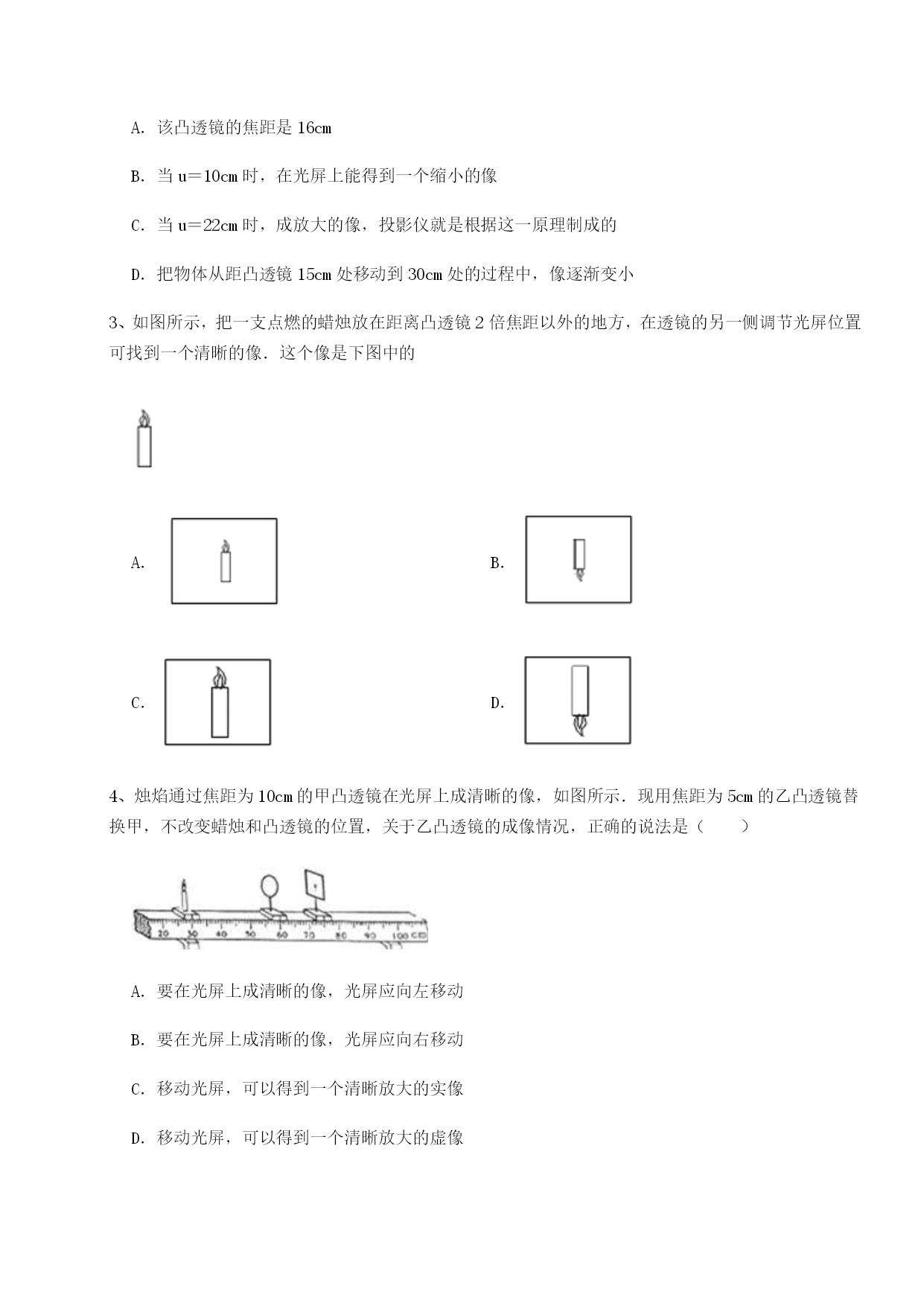

重庆市大学城第一中学物理北师大版八年级（下册）常见的光学仪器定向测试考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、小明同学在森林公园游玩时，看到一个丢弃的透明塑料瓶。他想到，如果下雨使得瓶中进了水，就可能会引发森林火灾，于是她捡起瓶子丢进了垃圾筒。下雨使得瓶中进水可能引起火灾的主要原因是（）A．盛有水的透明塑料瓶相当于一个凸透镜，对太阳光有会聚作用B．盛有水的透明塑料瓶相当于一个凸透镜，对太阳光有发散作用C．盛有水的透明塑料瓶相当于一个凹透镜，对太阳光有会聚作用D．盛有水的透明塑料瓶相当于一个凹透镜，对太阳光有发散作用2、某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了像到凸透镜的距离v跟物体到凸透镜的距离u之间关系的图象，如图所示。下列判断中正确的是（）A．该凸透镜的焦距是16cmB．当u＝10cm时，在光屏上能得到一个缩小的像C．当u＝22cm时，成放大的像，投影仪就是根据这一原理制成的D．把物体从距凸透镜15cm处移动到30cm处的过程中，像逐渐变小3、如图所示，把一支点燃的蜡烛放在距离凸透镜2倍焦距以外的地方，在透镜的另一侧调节光屏位置可找到一个清晰的像．这个像是下图中的A．B．C．D．4、烛焰通过焦距为10cm的甲凸透镜在光屏上成清晰的像，如图所示．现用焦距为5cm的乙凸透镜替换甲，不改变蜡烛和凸透镜的位置，关于乙凸透镜的成像情况，正确的说法是（）A．要在光屏上成清晰的像，光屏应向左移动B．要在光屏上成清晰的像，光屏应向右移动C．移动光屏，可以得到一个清晰放大的实像D．移动光屏，可以得到一个清晰放大的虚像5、下面是晓丽从生活中收集到的一些光现象实例，以下说法正确的是：（）A．图甲隔着放大镜看物体，物体总是放大的B．图乙电视画面的颜色是由红、绿、蓝三种色光组成的C．图丙凸透镜只能使平行于主光轴的光会聚D．图丁有经验的渔民叉鱼时对着看到的鱼叉去6、某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了物体到凸透镜的距离u跟像到凸透镜的距离v之间关系的图象，如图所示，下列判断正确的是（）A．当u=5cm时，在光屏上能得到一个放大的像B．当u=15cm时，在光屏上能得到一个缩小的像C．当u=25cm时成放大的像，投影仪就是根据这一原理制成的D．把物体从距凸透镜10cm处移动到30cm处的过程中，像逐渐变小7、下列关于眼镜度数的说法中正确的是（）A．近视眼镜的度数是正数，远视眼镜的度数是负数B．近视眼镜和远视眼镜的度数都是正数C．眼镜的度数就是镜片的焦度D．平常说的眼镜片的度数就是镜片的焦度乘100的值8、蜡烛放在如图所示位置，通过凸透镜成倒立、放大的像，小明画了图中的光路。下列说法正确的是（）A．小明画的光路是正确的B．透镜的焦距等于20cmC．透镜的焦距小于10cm大于5cmD．透镜的焦距大于10cm小于20cm9、光通过透镜的光路如图所示，正确的图是（）A．B．C．D．10、学完凸透镜成像后，老师设计了一个游戏，同学们分为两队，红队充当物体，蓝队充当像。如图所示，红队队员在A处正举起②号牌子做物体，那么蓝队队员应当（）A．在B点正举起④号牌子B．在C点倒举起②号牌子C．在D点倒举起③号牌子D．在E点倒举起①号牌子第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图甲所示是现代城市很多路口安装的监控摄像头，它可以拍下违章行驶或发生交通事故时的现场照片．摄像头的镜头相当于一个透镜，它的工作原理与(选填“照相机”、“投影仪”或“放大镜”)相似．如图乙和丙是一辆汽车经过路口时与一辆自行车相撞后被先后拍下的两张照片，由图可以看出汽车是逐渐(选填“靠近”或“远离”)摄像头。2、如图是某住宅小区内的场景．（1）图中A是禁鸣标志，禁鸣是在处控制噪声．（2）图中B是摄像头，它的内部有光学元件，其作用相当于凸透镜，小区内的景物通过它所成像的性质是倒立、的像．汽车在小区内行驶过程中，以汽车为参照物，摄像头是的．3、吴洋同学通过物理知识的学习，知道放大镜就是凸透镜．在活动课中，他用放大镜观察自己的手指（如图甲），看到手指的像；（选填“放大”、“等大”或“缩小”）再用放大镜观察远处的房屋
