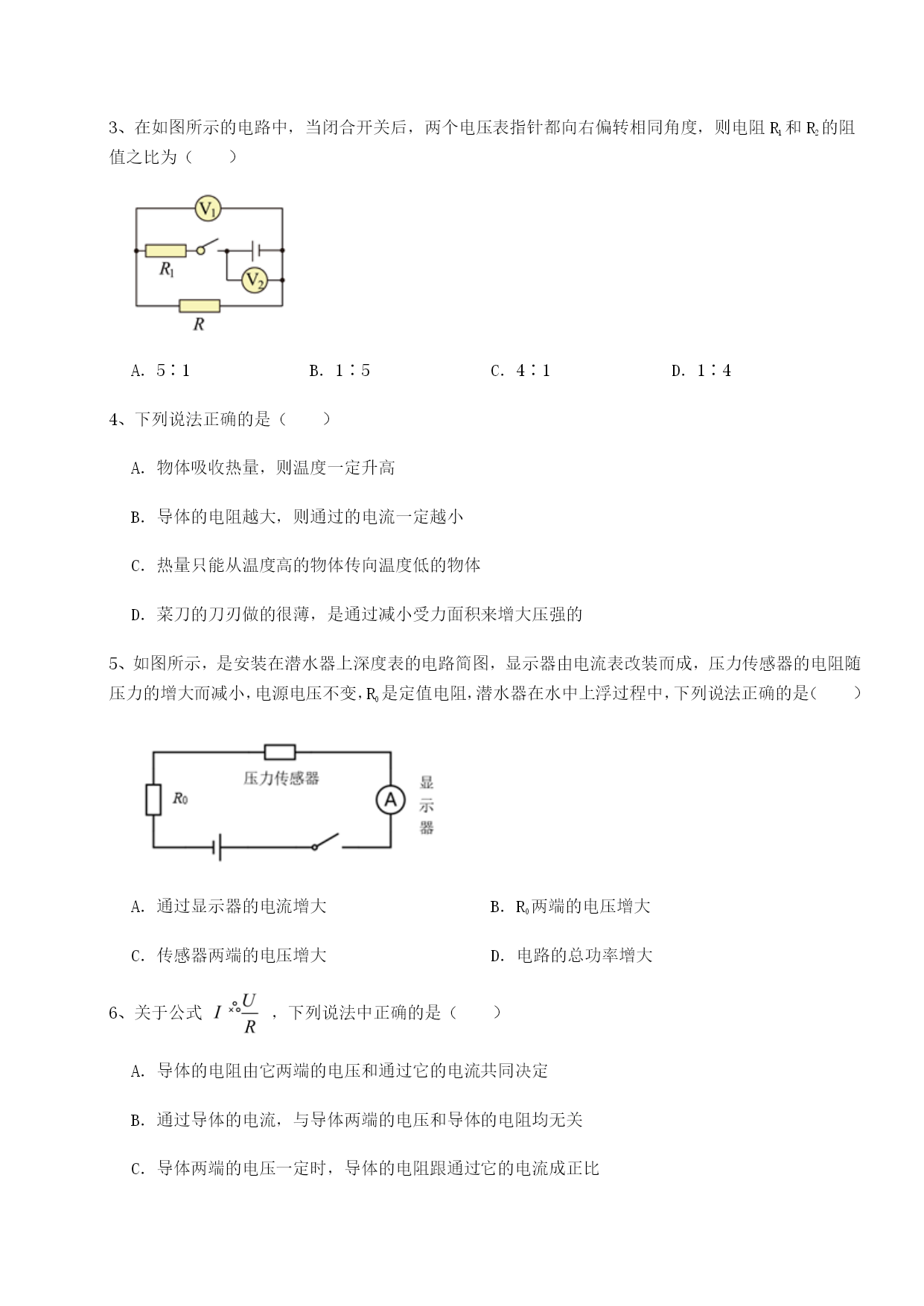

北师大版物理九年级全册第十二章欧姆定律专项测评考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、将定值电阻和，串联后接入如图甲所示的电路中，已知电源电压恒定不变，闭合开关，。将定值电阻和改为并联后接在原电源的两端，如图乙所示，闭合开关S，两电阻仍正常工作。下列判断中正确的是（）A．B．C．D．2、如图所示，电源电压恒定。当开关S1、S2闭合，甲、乙两表均为电压表时，两表示数之比U甲:U乙=5:1；当开关S1闭合、S2断开，甲、乙两表均为电流表时，两表的示数之比为（）A．5:4B．3:5C．4:5D．4:13、在如图所示的电路中，当闭合开关后，两个电压表指针都向右偏转相同角度，则电阻R1和R2的阻值之比为（）A．5∶1B．1∶5C．4∶1D．1∶44、下列说法正确的是（）A．物体吸收热量，则温度一定升高B．导体的电阻越大，则通过的电流一定越小C．热量只能从温度高的物体传向温度低的物体D．菜刀的刀刃做的很薄，是通过减小受力面积来增大压强的5、如图所示，是安装在潜水器上深度表的电路简图，显示器由电流表改装而成，压力传感器的电阻随压力的增大而减小，电源电压不变，R0是定值电阻，潜水器在水中上浮过程中，下列说法正确的是（）A．通过显示器的电流增大B．R0两端的电压增大C．传感器两端的电压增大D．电路的总功率增大6、关于公式，下列说法中正确的是（）A．导体的电阻由它两端的电压和通过它的电流共同决定B．通过导体的电流，与导体两端的电压和导体的电阻均无关C．导体两端的电压一定时，导体的电阻跟通过它的电流成正比D．导体的电阻一定时，通过导体的电流与导体两端的电压成正比7、如图所示的电路中，电阻R2的阻值为15Ω。当开关S1、S2闭合时，电流表A1的示数为0.5A，电流表A2的示数为0.2A。下列说法正确的是（）A．电阻R1的阻值为10ΩB．当开关S1、S2闭合时，通过电阻R1的电流为0.5AC．当开关S1、S2闭合时，电流表A1测量的是通过R2的电流D．当开关S1闭合、S2断开时，电流表A2的示数为0.5A8、如图所示，电源电压保持不变，开关S闭合后，灯L1和L2都正常发光，甲、乙两个电表示数之比为5∶3。此时灯L1和L2的电阻之比为（）A．2∶3B．3∶2C．5∶3D．3∶59、如图所示，电源电压保持不变。闭合开关S后，下列操作能使电压表和电流表的示数同时变小的是（）A．闭合开关S1B．移动R2的滑片C．用阻值更大的电阻替换R1D．用阻值更小的电阻替换R110、如图所示，闭合开关S后，小灯泡L1的亮度比L2的亮度大。则（）A．L1和L2的连接方式是并联B．电压表测量的是L2两端电压C．通过L1的电流比通过L2的大D．L1两端电压比L2两端电压大第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图所示的电路中，电源电压为6伏且保持不变，电阻R2的阻值为30欧。闭合开关后，电流表的示数为0.8安。①求通过R2的电流。（）②求R1的阻值。（）③现用电阻R0替换R1、R2中的一个，要求替换后电流表示数比替换前减小0.5安。请判断：用R0替换的电阻是，求R0的阻值。（）2、如图所示，电源电压不变，S闭合后，若滑动变阻器的滑片P向右移动时，则电压表V的示数将，电流表A的示数将(选填“变大”“变小”“不变”)。3、如图所示的电路中，电压U保持不变，其中R1＝40Ω、R2＝60Ω。当开关S断开时，电流表示数为0.9A，则当开关S闭合时，电流表示数为A。4、某导体两端电压是3V时，通过它的电流是0.2A，则该导体的电阻是Ω；当它两端电压为0V时，该导体的电阻为Ω；当通过它的电流为0.3A时，它两端的电压为V。5、某用电器正常工作的电压为6V，阻值为15Ω，正常工作时的电流为A，将它与一只30Ω的定值电阻串联后接到电压是V的电源上，此用电器才能正常工作。6、如图所示的电路中，要使电阻R1与电阻R2组成并联电路，应闭合开关，此时电流表A1与A2的示数之比为3：2，则R1与R2的电阻之比为，R1与R2的电功率之比为。7、如图所示的电路中，电源电压恒定不变，已知R1＝3R2，当S和S1闭合、S2断开时
