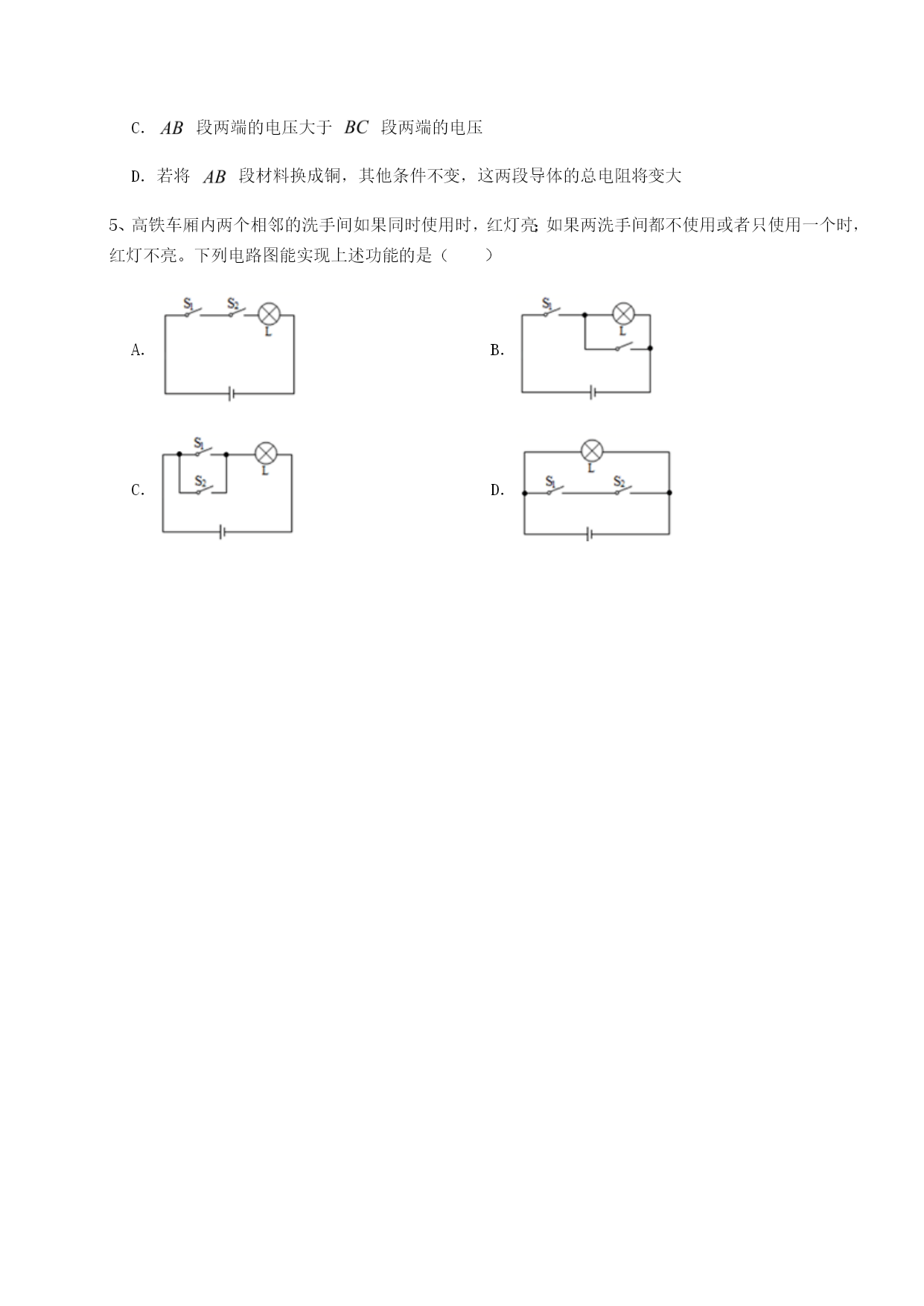

广东深圳市高级中学北师大版物理九年级第十一章简单电路综合练习考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示，当人触摸科技馆内“静电球”时，头发便会飘起来，形成“怒发冲冠”的现象。关于这个现象的说法错误的是（）A．手必须与“静电球”的外壳不断摩擦起电B．散开的头发带的一定是同种电荷C．在干燥的环境中完成这个实验会更容易D．脚与大地之间必须用绝缘体隔离2、取两个相同的验电器A和B，用毛皮摩擦过的橡胶棒接触验电器A的金属球，使A带上电荷，可以看到A的金属箔张开，B的金属箔闭合(如图所示甲)。用带有绝缘柄的金属棒把A和B连接起来(如图所示乙)，观察到A的金属箔张开的角度减小，B的金属箔由闭合变为张开。下列描述正确的是()A．用毛皮摩擦过的橡胶棒接触验电器A的金属球，图甲中验电器A带正电B．图乙实验中金属棒和金属球接触的一瞬间，金属棒中电流方向是自A向BC．图乙实验中金属棒和金属球接触的一瞬间，金属棒中电子运动方向是自A向BD．图乙实验中将金属棒换成玻璃棒，实验现象与金属棒的现象相同3、如图是闪电产生的电流通过避雷针的示意图(已知云层带正电)。则下列中正确的是()A．闪电发生时，创造了电荷B．闪电发生前避雷针也带正电C．图中的电流方向是从云层到避雷针D．正电荷从云层定向移动到大地4、如图所示，和是由铝制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，下列说法正确的是（）A．段的电阻小于段的电阻B．这两段金属导体中的电流是由正电荷定向移动形成的C．段两端的电压大于段两端的电压D．若将段材料换成铜，其他条件不变，这两段导体的总电阻将变大5、高铁车厢内两个相邻的洗手间如果同时使用时，红灯亮；如果两洗手间都不使用或者只使用一个时，红灯不亮。下列电路图能实现上述功能的是（）A．B．C．D．6、如图所示，一同学测量小灯泡的电阻时，没有使用滑动变阻器而且把电压表与电流表的位置接错了．闭合开关后，电路可能发生的现象是（）A．电流表和电压表都烧坏B．电流表和电压表都不烧坏C．电流表烧坏，电压表正常D．电压表烧坏，电流表正常7、如图甲所示电路中，电源电压为6V，当闭合开关后，电压表的指针如图乙所示，则电阻R和小灯泡L两端的电压分别为（）A．6V1.2VB．6V4.8VC．4.8V1.2VD．1.2V4.8V8、在如图所示的四个电路中，哪个电路中三个电灯是并联的（）A．B．C．D．9、如图所示的电路中，闭合开关后，两灯均不亮，电压表指针偏转了较大的角度。若电路中只有一处发生故障，则故障的原因可能是（）A．L1处发生断路B．L1被短接C．L2处发生断路D．L2被短接10、如图为封闭小区常见的智能门禁系统，住户可以通过刷卡或人脸识别进入小区。当门禁系统接通电源后，指示灯发光。住户刷卡或人脸识别成功时（相当于分别闭合对应的开关），电动机工作，控制门打开。下列关于门禁系统的简化电路设计合理的是（）A．B．C．D．第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图所示，一根针插在绝缘底座上，把折成V字形的铝箔条水平架在针的顶端。当带电的塑料棒靠近铝箔条一端时，原来静止的铝箔条绕针向塑料棒方向旋转，该现象表明塑料棒与铝条之间存在力，还说明力可以改变物体的。2、小灯泡的结构如图甲所示，按图乙中图连接能让完好的灯泡点亮。在“怎样两个小灯泡都亮起来”的活动中，小明采用如图丙所示的方法连接，结果两个灯泡都亮了。这时，灯的连接方式是3、如图所示，两个相同的验电器A和B，A带负电，B不带电。用金属棒把A和B连接起来的瞬间，金属棒中的电流方向从（选填“A到B”成“B到A”）。4、如图所示，把两个灯泡串联后接到电源上，闭合开关S后，发现L1比L2亮．设通过灯泡L1的电流为I1，通过灯泡L2的电流为I2，则I1I2（选填“>”、“<”或“=”）；若工作过程中灯泡L1突然烧坏，则灯泡L2（选填“仍亮”或“不亮”）5、如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池。观察电压表的接线和指针偏转可知盐水电池的电压为V。6、如图所示，电灯L1、L2、L3的连接方
