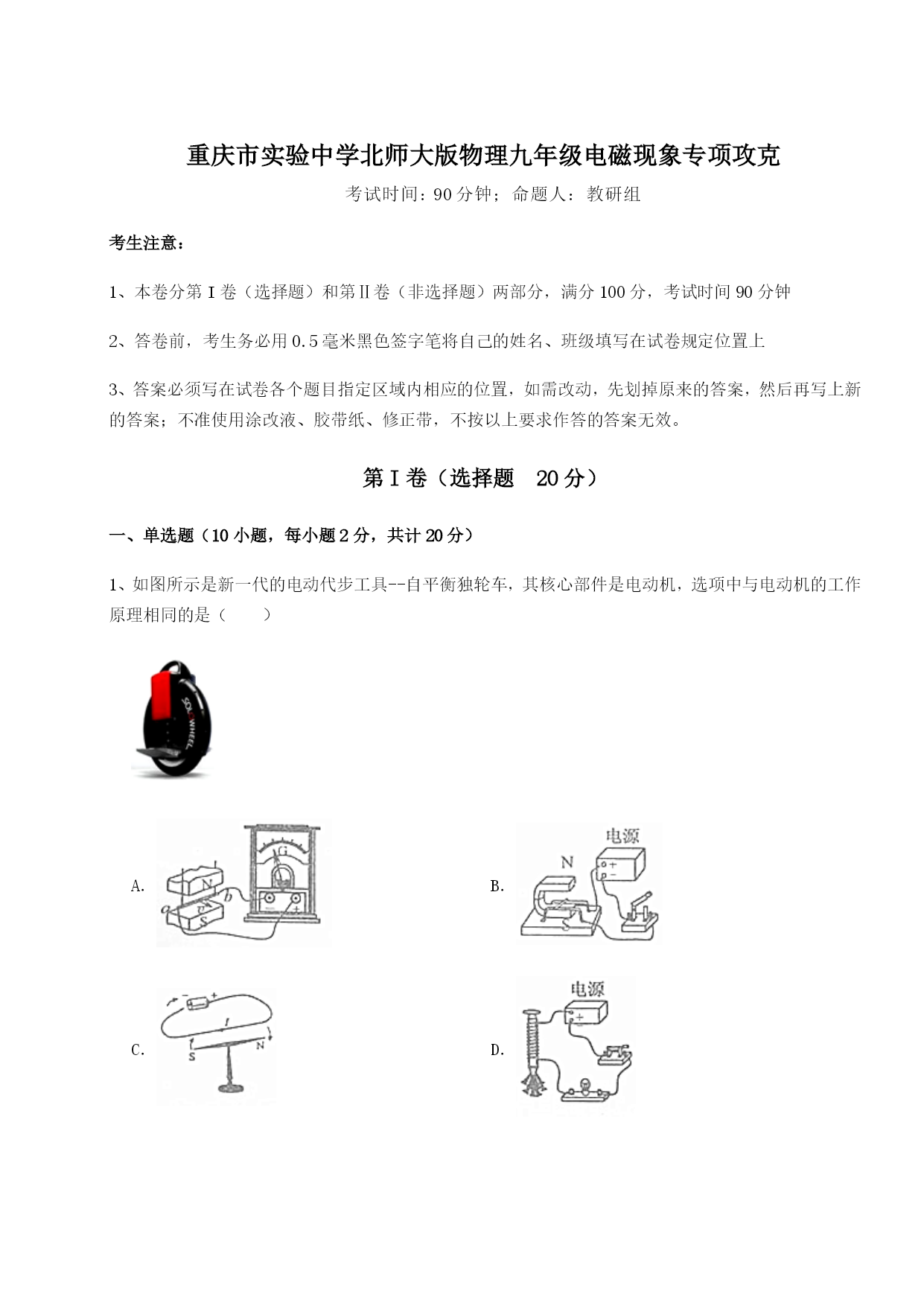

重庆市实验中学北师大版物理九年级电磁现象专项攻克考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示是新一代的电动代步工具--自平衡独轮车，其核心部件是电动机，选项中与电动机的工作原理相同的是（）A．B．C．D．2、电与磁是紧密联系的，下列说法正确的是（）A．铁和铝都能够被磁体吸引B．磁感线是磁体周围真实存在的曲线C．奥斯特实验说明电流的周围存在着磁场D．电磁感应是将电能转化为机械能3、将如图甲所示的铜线框上方的尖端挂在电池的正极，并保持良好接触，下端的两个弧形导线头分别压在磁钢柱的前后两侧，且始终与磁钢柱接触良好，磁钢柱吸附在电池底部的负极上，制成如图乙所示的小玩具，铜线框由静止释放后会转动起来，关于该现象，下列说法正确的是（）A．它的原理与发电机原理相同B．若将磁体的磁极对调，铜线框中电流的方向不会改变C．若将磁体的磁极对调，铜线框的转动方向将会改变D．若下端有一个导线头与磁钢柱接触不良导线框不可能转动4、如右图所示，在电磁铁正上方用弹簧挂着一条形磁铁，开关闭合后，当滑片P从a端向b端滑动过程中，会出现的现象是()A．电流表示数变小，弹簧长度变短B．电流表示数变大，弹簧长度变短C．电流表示数变小，弹簧长度变长D．电流表示数变大，弹簧长度变长5、在物理学中，通常用小磁针静止时其N极的指向表示其所在位置的磁场方向，如图所示，下列四幅图中能正确表示出小磁针所处位置磁场方向的是（）A．B．C．D．6、下列有关电和磁的四幅图，其中描述正确的是（）A．如图，奥斯特实验证实了磁能产生电B．如图，由小磁针静止时N极的指向可以判断a端与电源正极连接C．如图，扬声器与发电机工作原理相同D．如图，话筒与电动机工作原理相同7、如图所示是奥斯特实验的示意图，以下关于奥斯特实验的分析正确的是（）A．通电导线周围磁场方向由小磁针的指向决定B．小磁针的指针发生偏转说明通电导线产生的磁场对小磁针有力的作用C．移去小磁针后的通电导线周围不存在磁场D．通电导线周围的磁场方向与电流方向无关8、下列说法中正确的是（）A．磁感线是由铁屑组成的B．磁场看不见摸不着，但是可以借助小磁针感知它的存在C．地球是一个巨大的磁体，地磁的南北极跟地理的南北极是完全重合的D．小磁针的S极在某点所受磁场力的方向，跟该点磁场的方向相同9、下列实验与手摇发电机工作原理相同的是（）A．电磁铁B．通电线圈在磁场中扭转C．电磁感应D．磁场对电流的作用10、如图为学习电磁现象时中做的几个实验，其中能反映电动机工作原理的是（）A．使磁场中的线圈转动，与此线圈一起构成闭合电路的电流表指针发生偏转B．使导体AB沿箭头所示方向左右摆动，与导体构成闭合电路的电流表指针发生偏转C．给带有铁芯的线圈通电，它能吸住铁块及重物D．闭合开关，处在磁场中的导体棒ab中有电流通过时，它就会运动起来第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图所示，R0是一个光敏电阻，光敏电阻的阻值随光照强度的增加而减小，R是电阻箱（已调至合适阻值），它们和继电器组成自动控制电路来控制路灯，白天灯熄，夜晚灯亮，则给路灯供电的电源应接在（选填ab，bc或ac）两端；如果将电阻箱R的阻值调小，则路灯比原来（选填“早一些”或“迟一些”）亮。2、小明看到菜市场上的电子秤后，查电脑了解了电子秤的工作原理，知道了电子秤的原理图，如图所示，它可以反映弹簧上方金属片受到压力的大小。其中Rˊ是滑动变阻器，R是定值电阻，电源电压恒定不变，根据你所学的知识，你认为压力表实际上是一个表。当金属片受到的压力增大时，变阻器的阻值，压力表示数（选填“变大”、“变小”或“不变”）。3、某导体两端的电压为2伏，通过该导体的电流为0.2安，其电阻为欧，10秒内电流做的功为焦；当该导体两端的电压为6伏时，其电阻为欧。图中，小针静止时，其A端为极（选填“N”或“S”）。4、虽然纯净的水是不导电的，但一般的水都能导电。根据水的导电性可以设计一种水位自动报警器，其原理如图所示｡图中的螺线管中插入了一根软铁棒，通电后磁性会更(选填“强”或“弱”)；当水位到达金属块A时，(选填“红”或“绿”)灯亮。5、如图所示.用细线悬挂
