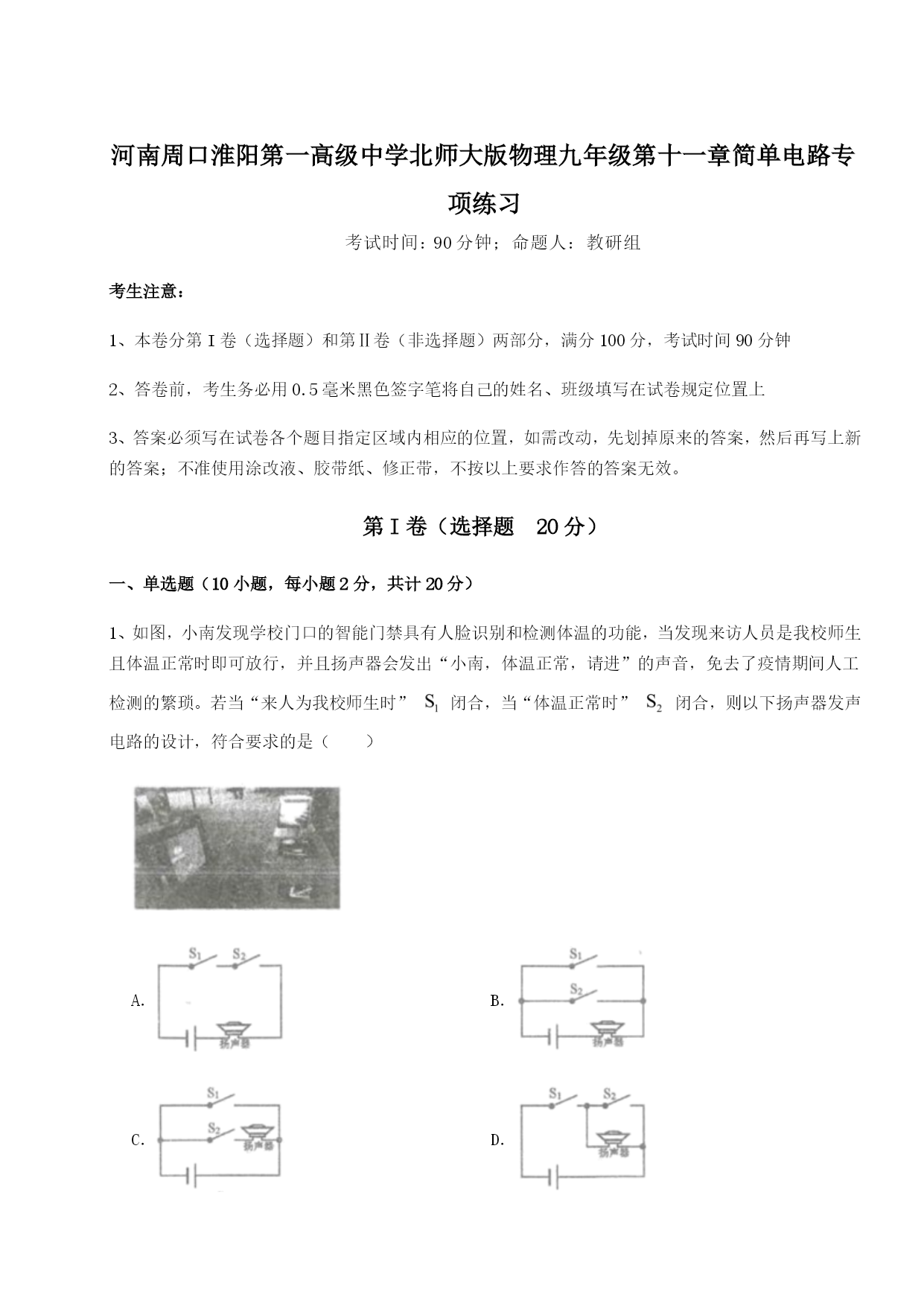

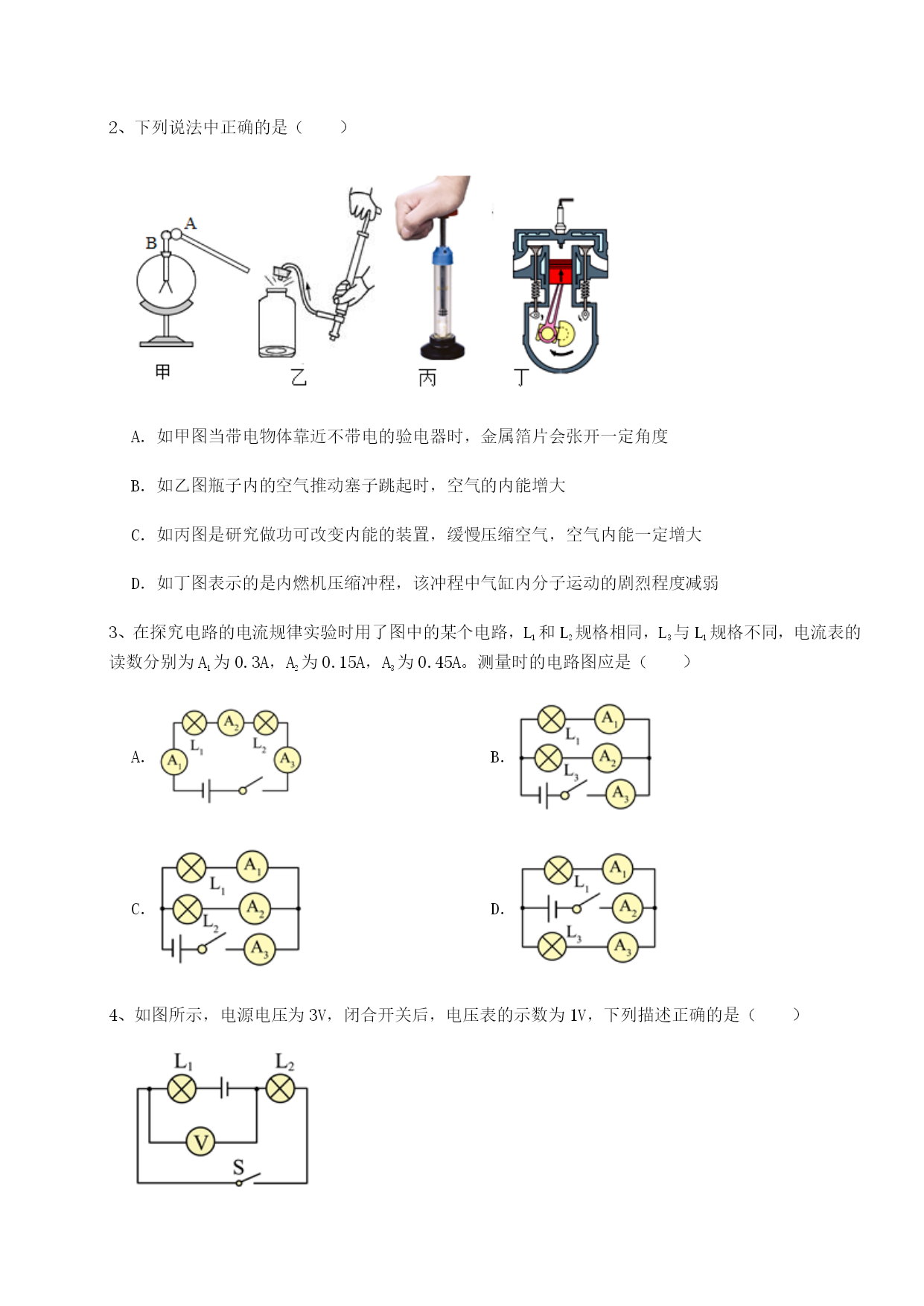

河南周口淮阳第一高级中学北师大版物理九年级第十一章简单电路专项练习考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图，小南发现学校门口的智能门禁具有人脸识别和检测体温的功能，当发现来访人员是我校师生且体温正常时即可放行，并且扬声器会发出“小南，体温正常，请进”的声音，免去了疫情期间人工检测的繁琐。若当“来人为我校师生时”闭合，当“体温正常时”闭合，则以下扬声器发声电路的设计，符合要求的是（）A．B．C．D．2、下列说法中正确的是（）A．如甲图当带电物体靠近不带电的验电器时，金属箔片会张开一定角度B．如乙图瓶子内的空气推动塞子跳起时，空气的内能增大C．如丙图是研究做功可改变内能的装置，缓慢压缩空气，空气内能一定增大D．如丁图表示的是内燃机压缩冲程，该冲程中气缸内分子运动的剧烈程度减弱3、在探究电路的电流规律实验时用了图中的某个电路，L1和L2规格相同，L3与L1规格不同，电流表的读数分别为A1为0.3A，A2为0.15A，A3为0.45A。测量时的电路图应是（）A．B．C．D．4、如图所示，电源电压为3V，闭合开关后，电压表的示数为1V，下列描述正确的是（）A．L1两端电压为1VB．L1两端电压为2VC．L2两端电压为2VD．L1和L2两端电压之和为4V5、小明家所在的小区安装了自动售水机，售水机既可以通过刷卡闭合“感应开关”，接通供水电机取水，也可以通过投币闭合“投币开关”，接通供水电机取水；光线较暗时“光控开关”自动闭合，接通灯泡提供照明。以下如图简化电路符合要求的是（）A．B．C．D．6、下列描述符合实际的是（）A．手机正常工作的电流约为10AB．家用电冰箱正常工作电流约10mAC．对人体的安全电压为36VD．一节干电池的电压为1.5V7、小安学校的教学楼有东、南、西、北四扇大门，放学后要求都要将门关上。平时传达室的张师傅住在南门，每天都要跑三个地方检查门是否关上，非常辛苦。小安学了电学知识后为减轻张师傅的工作量，设计了一个电路图，即三个门中只要有门没关好（相当于一个开关断开），则代表该扇门的指示灯就会发光。下列电路图中符合要求的是（）A．B．C．D．8、高铁车厢内两个相邻的洗手间如果同时使用时，红灯亮；如果两洗手间都不使用或者只使用一个时，红灯不亮。下列电路图能实现上述功能的是（）A．B．C．D．9、关于右图电路的判断，正确的是（）A．只闭合开关S1时，灯泡L1、L3并联B．只闭合开关S2时，灯泡L2、L3并联C．只闭合开关S2、S3时，灯泡L2、L3串联D．闭合所有开关时，灯泡L1、L2并联，L3短路10、下列说法中正确的是（）A．原子内原子核带负电，核外电子带正电B．导体容易导电是因为内部有大量的自由电荷C．自由电子定向移动的方向为电流的方向D．给充电宝充电是将化学能转化为电能第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图所示为电阻甲和乙的U-I图像，若将电阻甲、乙串联接入某电源两端。闭合开关后，当通过电阻乙的电流为0.2A时，电阻甲和乙两端的总电压是V。2、在图所示的电路中，闭合开关S后，至少有一个电表发生变化，已知电路中只有一处故障，且发生在电阻R1或R2上。请写出两电表的变化情况及其对应的故障。、。3、如图所示为某定时炸弹的引爆电路工作原理图，当起爆器中有电流通过时就会引爆炸弹。请你结合所学知识进行排爆分析。（1）定时器（时钟）安装在（选填“a”或“b”）导线上。在定时阶段，该导线是（选填“通”或“断”）路，所以在定时阶段起爆器不会爆炸引爆炸弹。（2）为使该定时爆炸装置停止工作，在定时阶段应立即剪断导线（选填“a”或“b”）。4、如图所示，甲、乙是电流表或电压表。当开关S闭合后，要使电阻R1、R2并联，甲表是，乙表是。5、二极管是电子电路的重要元件，当电流从它的A端流入时，二极管处于导通状态，可视为二极管短路．反之，当电流从它的B端流入时，可视为二极管断路．如图所示，灯L1、L2的连接方式是(填“串联”或“并联”)；当开关S闭合后，L2(填“亮”或“不亮”)．6、如图所示，小灯泡L和电阻R中电流I随电压U变化图像，若将它们并联接在电压为2V的电
