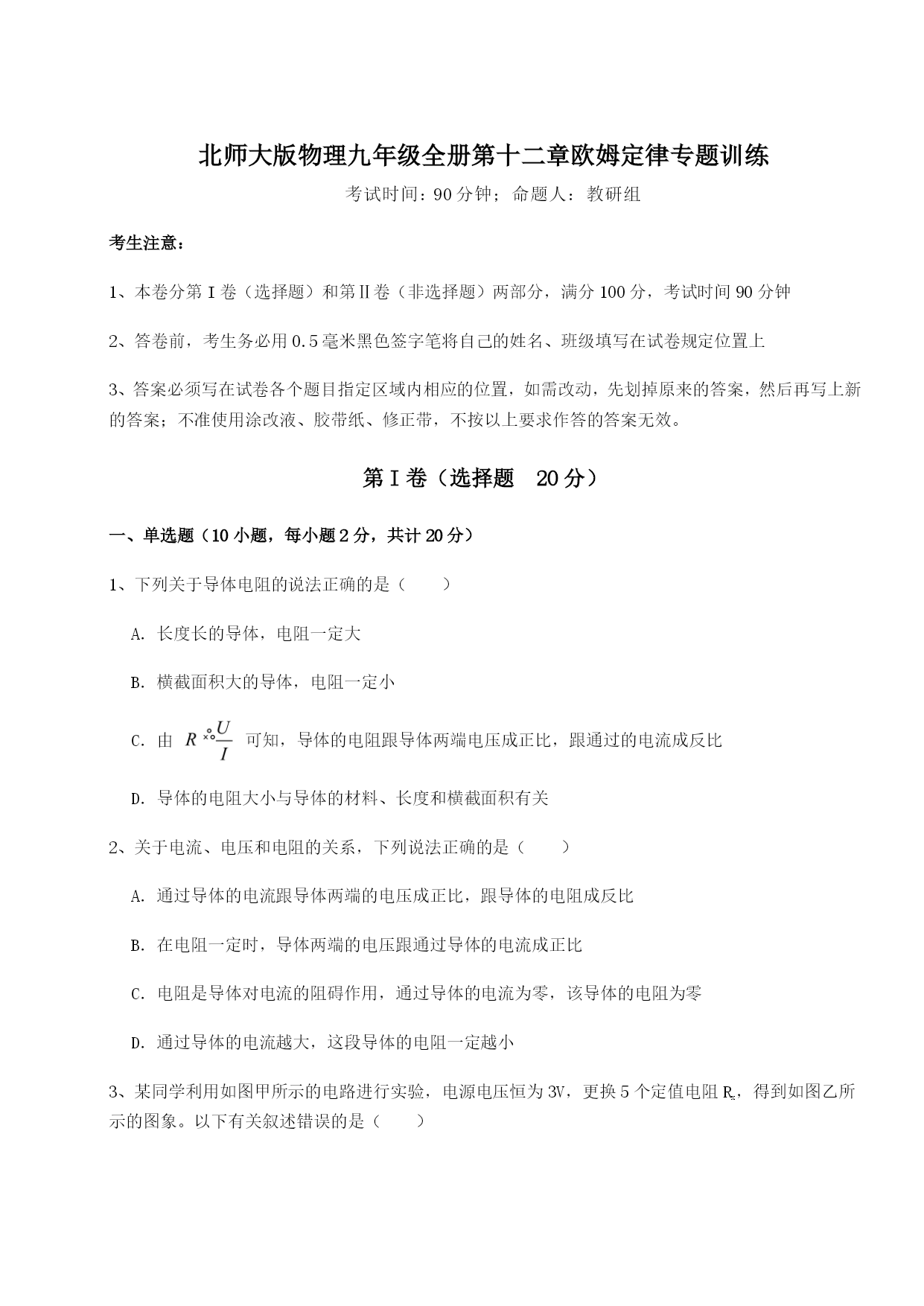

北师大版物理九年级全册第十二章欧姆定律专题训练考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、下列关于导体电阻的说法正确的是（）A．长度长的导体，电阻一定大B．横截面积大的导体，电阻一定小C．由可知，导体的电阻跟导体两端电压成正比，跟通过的电流成反比D．导体的电阻大小与导体的材料、长度和横截面积有关2、关于电流、电压和电阻的关系，下列说法正确的是（）A．通过导体的电流跟导体两端的电压成正比，跟导体的电阻成反比B．在电阻一定时，导体两端的电压跟通过导体的电流成正比C．电阻是导体对电流的阻碍作用，通过导体的电流为零，该导体的电阻为零D．通过导体的电流越大，这段导体的电阻一定越小3、某同学利用如图甲所示的电路进行实验，电源电压恒为3V，更换5个定值电阻Rx，得到如图乙所示的图象。以下有关叙述错误的是（）A．该同学研究的是电流和电阻的关系B．闭合开关，发现电流表示数过大，原因可能是滑动变阻器连入电路阻值过小C．实验中电压表的示数保持2.5V不变D．将Rx从5Ω换成10Ω后，应将滑片P向左移4、如图所示，电源电压和灯泡L的电阻均保持不变．闭合开关S，滑片P从中点向下滑动的过程中，下列说法正确的是（）A．电压表的示数变大B．电流表A1的示数变小C．灯泡L的亮度变暗D．电流表A2的示数不变5、定值电阻R2=5Ω，特殊元件R1的I—U图像如图所示，下列说法正确的是（）A．当通过R1的电流为0.8A时，R1的阻值为0.1ΩB．R1、R2串联接入电源电压恒为6V的电路中，电路中的电流为0.75AC．R1、R2串联接入电源电压恒为6V的电路中，电路中消耗的总功率为3.6WD．R1、R2并联接入电源电压恒为8V的电路中，电路中的电流为0.8A6、如图所示电路，电源电压保持不变，开关S闭合后，在滑动变阻器滑片P向左移动的过程中，下列说法正确的是（）A．A示数变大，V1示数变小，V2示数变大B．V1示数的变化量与A示数的变化量之比不变C．A示数不变，V1示数与A示数之比变大D．A示数变大，V2示数与A示数之比不变7、如图所示，电源电压保持不变。闭合开关S后，下列操作能使电压表和电流表的示数同时变小的是（）A．闭合开关S1B．移动R2的滑片C．用阻值更大的电阻替换R1D．用阻值更小的电阻替换R18、小红将酒精气体传感器、电阻R与电压表组成如图所示电路。闭合开关，将传感器逐渐靠近装有酒精的杯口上方，发现电压表示数逐渐减小。此过程中（）A．电阻R的功率在逐渐减小B．传感器的电阻逐渐减小C．传感器的电阻可能不变D．电阻R的电压与传感器的电压之和逐渐减小9、如图所示，小阳同学做电学实验时误把电流表和电压表的位置接反了。闭合开关，会出现的现象是（）A．电流表被烧坏B．小灯泡发光C．电流表无示数，电压表有示数D．电流表有示数，电压表无示数10、如图甲所示，电阻R＝10Ω，闭合开关，滑动变阻器的滑片从a端移动到b端的过程中，电流表示数变化范围为0.6A～0.1A。在图甲电路的基础上，增加一根导线改装成如图乙所示的电路。下列说法正确的是（）A．电源电压为10VB．滑动变阻器的最大阻值是60ΩC．图乙中，滑片在a端时电流表的示数是0.6AD．图乙中，滑片在b端时电流表的示数是0.12A第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图是关于电阻R1、R2的电流与电压关系的图象，则R1R2（选填“>”“=”或“<”），其中R2=Ω。2、如图甲所示的电路中，当开关S闭合，甲、乙两表是电压表时，示数之比是U甲∶U乙=3∶2，当开关S断开，甲乙两表都是电流表时，则甲、乙两表示数之比。3、如图所示的电路中，电源电压为6伏且保持不变，电阻R2的阻值为30欧。闭合开关后，电流表的示数为0.8安。①求通过R2的电流。（）②求R1的阻值。（）③现用电阻R0替换R1、R2中的一个，要求替换后电流表示数比替换前减小0.5安。请判断：用R0替换的电阻是，求R0的阻值。（）4、1826年，物理学家通过大量实验最先确定了电流与电阻、电压的关系，为了纪念他在电学方面的贡献，将他的名字作为物理量的单位；从能量转化的角度看，电风扇工作时，除了将电
