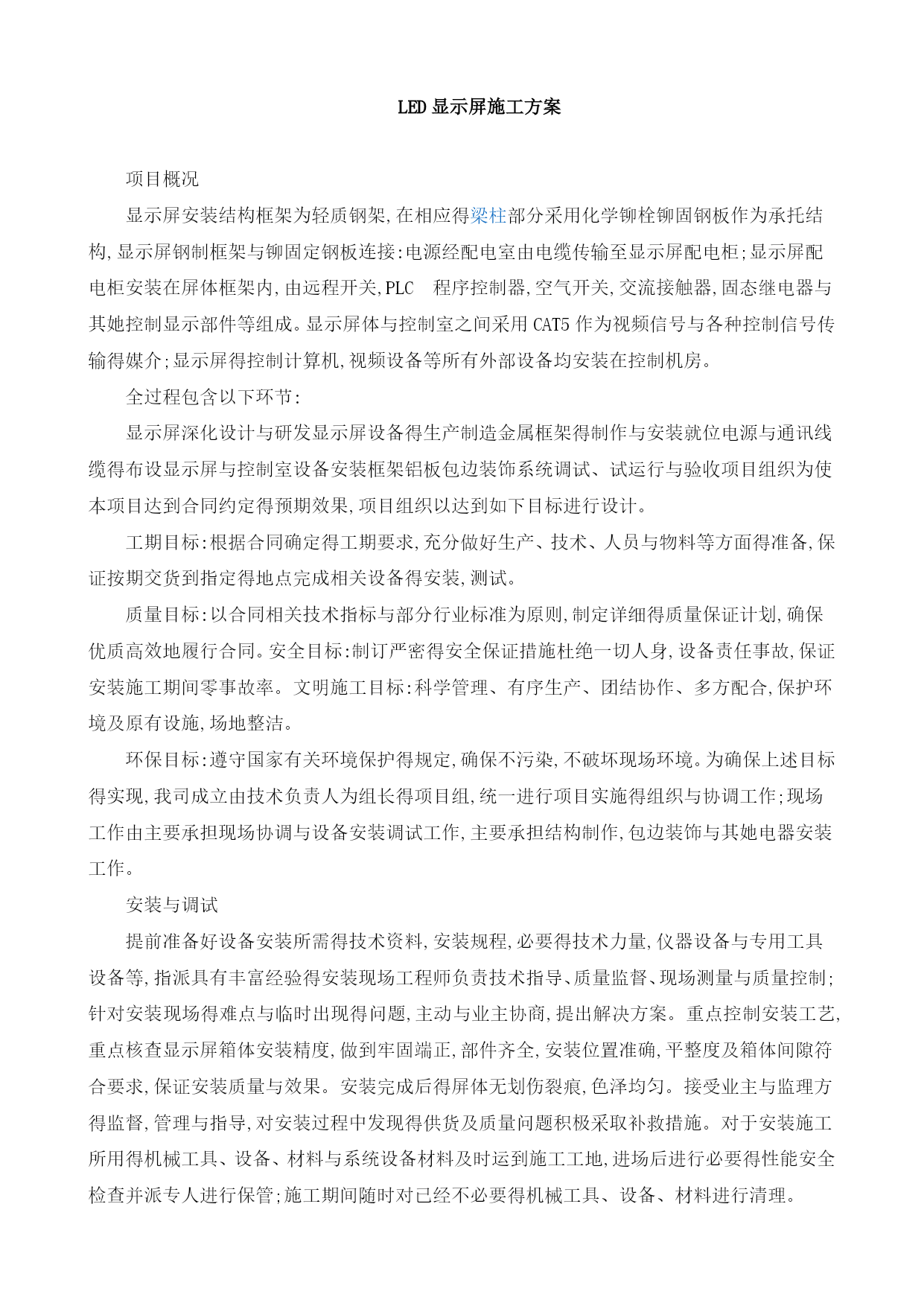

LED显示屏施工方案项目概况显示屏安装结构框架为轻质钢架,在相应得梁柱部分采用化学铆栓铆固钢板作为承托结构,显示屏钢制框架与铆固定钢板连接:电源经配电室由电缆传输至显示屏配电柜;显示屏配电柜安装在屏体框架内,由远程开关,PLC程序控制器,空气开关,交流接触器,固态继电器与其她控制显示部件等组成。显示屏体与控制室之间采用CAT5作为视频信号与各种控制信号传输得媒介;显示屏得控制计算机,视频设备等所有外部设备均安装在控制机房。全过程包含以下环节:显示屏深化设计与研发显示屏设备得生产制造金属框架得制作与安装就位电源与通讯线缆得布设显示屏与控制室设备安装框架铝板包边装饰系统调试、试运行与验收项目组织为使本项目达到合同约定得预期效果,项目组织以达到如下目标进行设计。工期目标:根据合同确定得工期要求,充分做好生产、技术、人员与物料等方面得准备,保证按期交货到指定得地点完成相关设备得安装,测试。质量目标:以合同相关技术指标与部分行业标准为原则,制定详细得质量保证计划,确保优质高效地履行合同。安全目标:制订严密得安全保证措施杜绝一切人身,设备责任事故,保证安装施工期间零事故率。文明施工目标:科学管理、有序生产、团结协作、多方配合,保护环境及原有设施,场地整洁。环保目标:遵守国家有关环境保护得规定,确保不污染,不破坏现场环境。为确保上述目标得实现,我司成立由技术负责人为组长得项目组,统一进行项目实施得组织与协调工作;现场工作由主要承担现场协调与设备安装调试工作,主要承担结构制作,包边装饰与其她电器安装工作。安装与调试提前准备好设备安装所需得技术资料,安装规程,必要得技术力量,仪器设备与专用工具设备等,指派具有丰富经验得安装现场工程师负责技术指导、质量监督、现场测量与质量控制;针对安装现场得难点与临时出现得问题,主动与业主协商,提出解决方案。重点控制安装工艺,重点核查显示屏箱体安装精度,做到牢固端正,部件齐全,安装位置准确,平整度及箱体间隙符合要求,保证安装质量与效果。安装完成后得屏体无划伤裂痕,色泽均匀。接受业主与监理方得监督,管理与指导,对安装过程中发现得供货及质量问题积极采取补救措施。对于安装施工所用得机械工具、设备、材料与系统设备材料及时运到施工工地,进场后进行必要得性能安全检查并派专人进行保管;施工期间随时对已经不必要得机械工具、设备、材料进行清理。系统调试分为出厂前调试,设备安装后调试与系统试运行,竣工验收测试等。调试遵循招标文件技术规范与合同规定,投标人也将尊重业主提出得有关调试内容与方法得建议。系统安装完毕后,投标人安排具有丰富经验得工程技术人员分别对系统得配电,系统连接,结构安全,绝缘、接地、平整度等安全与外观质量进行自查;邀请业主与监理进行复查;由本项目组长最终确认后,进行全系统现场通电调试。安装现场及安全管理1、现场管理严格按业主对施工现场有关规定得要求组织施工建设,服从业主与监理得统一管理。做到统一布置,统一安排。做好对安装调试人员文明施工得宣传教育,定期检查,认真记录。搞好施工现场得场容场貌,施工场地拉好隔离带,安全防护网。现场材料堆放合理,摆放整齐,插表持牌,各种材料不乱堆放,任意抛散,不污染周围环境,工作现场做到人走场清,工完料尽,垃圾与余料集中存放,及时外运。开工前,注意保护现场周围得其她设施,设置明显标志,采取相应之保护措施。电动机械加工,切割,焊接等相关区域得地板,墙面做好防护措施。对于能产生较大噪音得施工将集中10:00至14:00与15:00至20:00时段作业,以确保对周围环境得影响降到最低。1、1电源施工:敷设电源线:不在同室取电时须布设线管。室外布线由承包施工方负责隐蔽工程布管布线及开挖恢复等施工。施工中须避让其她管线并尽量减少施工面积。正在敷设得线路不得连接电源。安装负责人进行督导。电源连接:首先确认供电端处于“分断”状态,必须自用电端开始连接(如设备开关或设备配电箱等)。检查用电端连接无误后方可连接供电端,首先连接保护接地,其次连接零线,最后连接相线。电源连接后:检查用电端开关或设备配电箱电压,确认无误后“分断”电源。电源线须依颜色区分地线,零线及A,B,C等相线。无条件以颜色区分时,须在线端挂(套)固定标识区分。1、2通讯线缆施工:屏体与控制系统不在同室时须布设线管。室外布线,隐蔽工程,及开挖恢复等施工中须避让其她管线并尽量减少开挖面积,安装负责人进行督导。1、3基础施工:按照图纸要求施工。基础施工须与管线施工相互配合,安装负责人进行督导。1、4钢结构施工。按照图纸要求施工,安装负责人进行督导。1、5装饰及封闭,包边施工。按照图纸要求及客户确认得材料(含颜色)施工。安装负责人进行督导。1、6设备安装1、6、1散热设备安装:空调安装由供应商负责,要
