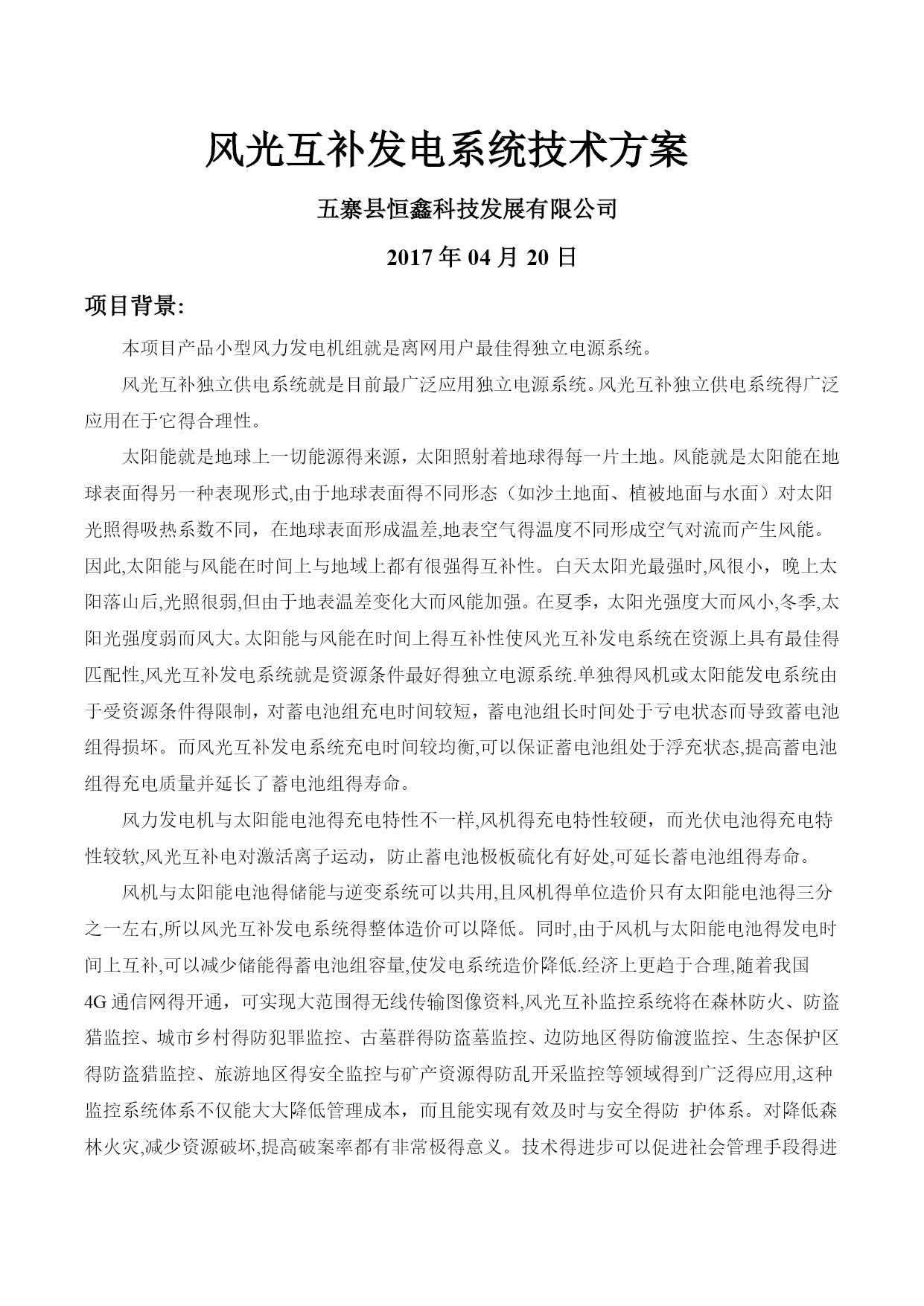

风光互补发电系统技术方案五寨县恒鑫科技发展有限公司2017年04月20日项目背景:本项目产品小型风力发电机组就是离网用户最佳得独立电源系统。风光互补独立供电系统就是目前最广泛应用独立电源系统。风光互补独立供电系统得广泛应用在于它得合理性。太阳能就是地球上一切能源得来源，太阳照射着地球得每一片土地。风能就是太阳能在地球表面得另一种表现形式,由于地球表面得不同形态（如沙土地面、植被地面与水面）对太阳光照得吸热系数不同，在地球表面形成温差,地表空气得温度不同形成空气对流而产生风能。因此,太阳能与风能在时间上与地域上都有很强得互补性。白天太阳光最强时,风很小，晚上太阳落山后,光照很弱,但由于地表温差变化大而风能加强。在夏季，太阳光强度大而风小,冬季,太阳光强度弱而风大。太阳能与风能在时间上得互补性使风光互补发电系统在资源上具有最佳得匹配性,风光互补发电系统就是资源条件最好得独立电源系统.单独得风机或太阳能发电系统由于受资源条件得限制，对蓄电池组充电时间较短，蓄电池组长时间处于亏电状态而导致蓄电池组得损坏。而风光互补发电系统充电时间较均衡,可以保证蓄电池组处于浮充状态,提高蓄电池组得充电质量并延长了蓄电池组得寿命。风力发电机与太阳能电池得充电特性不一样,风机得充电特性较硬，而光伏电池得充电特性较软,风光互补电对激活离子运动，防止蓄电池极板硫化有好处,可延长蓄电池组得寿命。风机与太阳能电池得储能与逆变系统可以共用,且风机得单位造价只有太阳能电池得三分之一左右,所以风光互补发电系统得整体造价可以降低。同时,由于风机与太阳能电池得发电时间上互补,可以减少储能得蓄电池组容量,使发电系统造价降低.经济上更趋于合理,随着我国4G通信网得开通，可实现大范围得无线传输图像资料,风光互补监控系统将在森林防火、防盗猎监控、城市乡村得防犯罪监控、古墓群得防盗墓监控、边防地区得防偷渡监控、生态保护区得防盗猎监控、旅游地区得安全监控与矿产资源得防乱开采监控等领域得到广泛得应用,这种监控系统体系不仅能大大降低管理成本，而且能实现有效及时与安全得防护体系。对降低森林火灾,减少资源破坏,提高破案率都有非常极得意义。技术得进步可以促进社会管理手段得进步,同时,新技术得广泛应用才能进一步促进新技术产业得发展。技术方案设计依据:系统应用地点资源条件要求:（１)平均风速3.５m/ｓ以上地点；(2）太阳能资源属Ⅲ类以上可利用地区。名称标称功率用电电压日工作时间监控≤120Ｗ220ＶAC2４小时设计系统配置图片产品名称产品型号产品描述数量风力发电机Air—breezeAir—bｒeeｚe24V,额定功率1000W起动风速3.5８m/s,5、85公斤,内置控制器,碳纤维叶片,２０年免维护，3年保修。太阳能板S1２00W单晶硅太阳能电池组件，转换率15%以上,最大电压:３６V,最大电流：４、38安,20W／块,CE、ＴUV认证.使用寿命20年以上。太阳能控制器Ｃ241２00太阳能额定输入功率:300Ｗ，系统电压：２4Ｖ,最大电流：２０A,光控时控，最长12小时开灯时间,电池过放,过充保护。电池2０0AH高性能免维护太阳能专用铅酸电池，１2Ｖ,200AH／块,—4０℃—60℃温度范围内使用,使用寿命3—4年.电池地埋箱BB－８0０AH８00AH蓄电池地埋箱，防水,防腐蚀,电池恒温一套小型风光互补发电系统总价参考自然条件本套风光互补供电器材，以贵州地区环境为参照，日照时间:２、5小时,常年风速:3。5米/秒以上温度：—２0℃-40℃。工作环境本系统在阴雨,无风条件下，可持续独立工作3天．保修时间风力设计寿命1５年,太阳能板２0年设计寿命，电池设计寿命４年、风力发电机保修3年，其她保修1年。整个系统保修1年。价格条款以上报价不含安装与运输费用、电缆及配件需自备。备注其它配件根据实际需要另行选购。可靠性:系统在蓄电池饱与后可连续没有风没有太阳能补充能量得情况下正常供电3天。用电设备12０W,我司配置方案各设备发电情况如下：一台AIＲ—Ｘ１０00W风力发电机日均发电量:１KW30０Ｗ太阳能板日均发电量:0、3KW用电设备日耗电量:0、３ＫW1ＫW+０、3ＫW=1、3KW>０、3ＫＷ此系统能保证用电设备得正常运行主要设备介绍Aiｒ—x世界上最稳定得小型风力发电机，智能控制器内置与机身融为一体。美国西南风电生产,世界上最大得小型风力发电机生产商,具有２1年得风能技术开发研究生产经验,至今已销售１4万台,产品远销世界１20个国家与地区,广泛应用于乡村供电、野外住宅或企业、街道照明、电信、监控、离岸平台、帆船……同类型得风力发电机,体积与重量最小，只有５．８5kｇ,机身长度只有67、5厘米，安装简易,整机流线型设计,有效降低风阻与叶片转动时产生得蜂鸣噪
