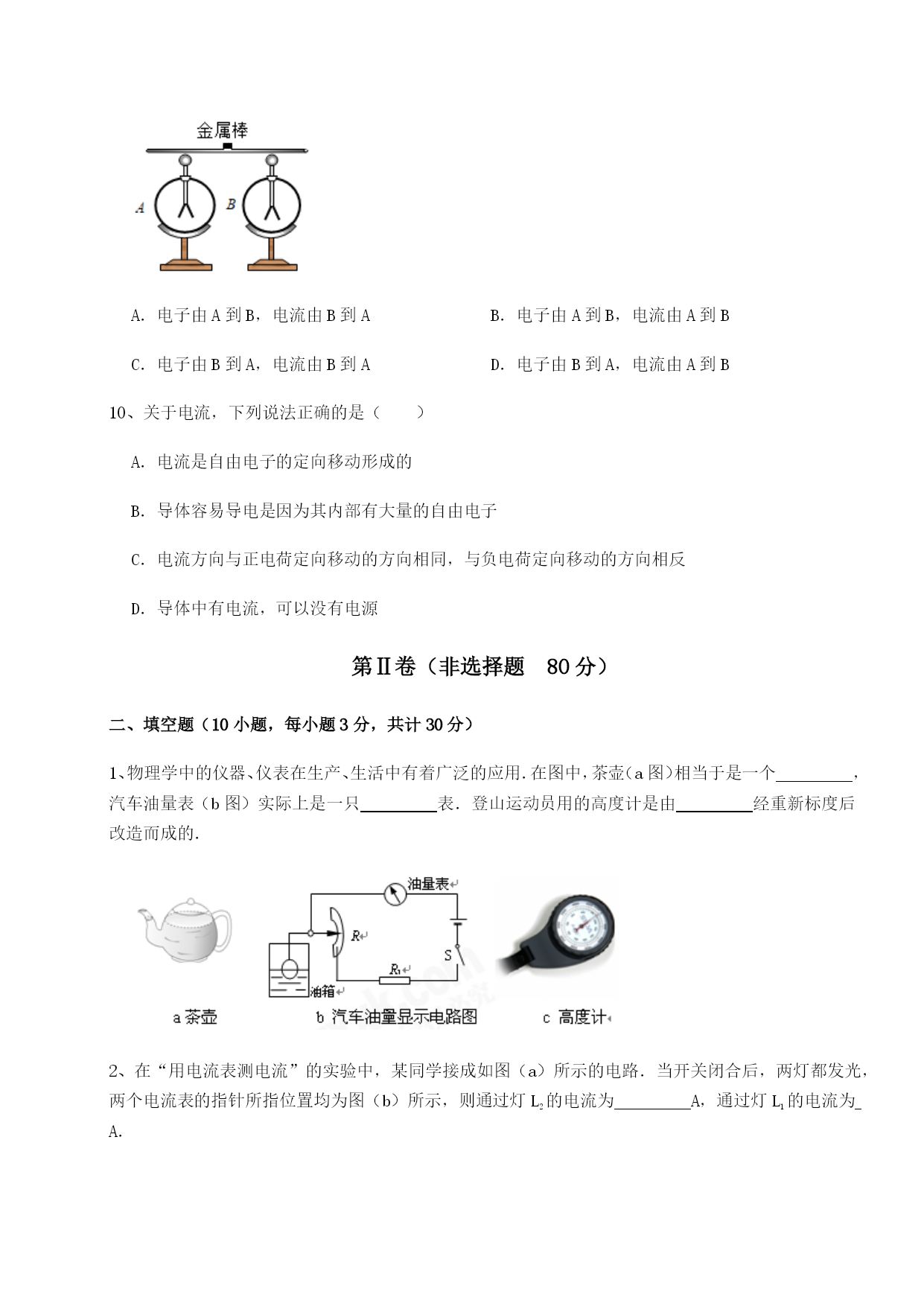

乌鲁木齐第四中学北师大版物理九年级第十一章简单电路定向训练考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示电路中，闭合电键后，发现灯泡L1、L2都不亮，用电压表进行电路故障检测，测试结果如右表所示，则可以判断电路中的故障是（）测试点a、ca、bb、c电压表示数有示数无示数有示数A．L1短路B．L2短路C．L1断路D．L2断路2、如图所示电路，闭合开关后，可能发生的现象是（）A．电流表和电压表都烧坏B．电流表烧坏，电压表正常C．电压表烧坏，电流表正常D．先烧坏电流表，再烧坏电压表3、在如图所示的四个电路中，哪个电路中三个电灯是并联的（）A．B．C．D．4、如图所示，两个小灯泡L1、L2串联，闭合开关S，L1发光，L2不发光。发生这一现象的原因，可能是()A．通过L2的电流比L1的小B．L2发生了断路C．L2发生了短路D．L1发生了短路5、如图所示，开关S闭合后，三个电流表A1、A2、A3的示数分别为I1、I2、I3且均不为0；测量得出I1>I2=I3。关于此电路，下列说法中正确的是（）A．电路完好无故障B．L1灯丝断了C．L2灯丝断了D．L3灯座处发生了短路6、如图所示，电源电压保持不变，闭合开关后，两灯都能正常工作，灯L1，L2的电阻之比为R1：R2=1：2，此时甲、乙两电表的示数之比为（）A．2：1B．1：2C．3：2D．2：37、如图是小红在测量小灯泡电功率时连接实验器材的情况其中错误的是（）A．电流表没有串联接入电路中B．电压表没有与灯泡并联C．滑动变阻器的接线柱的连接D．开关没有串联接入电路中8、如图所示，甲为可调亮度台灯，乙为电位器的结构图，A、B、C为电位器的三个接线柱，转动滑片可调节灯泡亮度。下列分析错误的是（）A．若只将B，C接入电路，顺时针旋转滑片，灯泡变亮B．若只将A，C接入电路，顺时针旋转滑片，灯泡变亮C．该电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度D．将A，B接入电路，若只将电阻丝做得更细些，以相同速度顺时针旋转滑片，灯泡亮度变化更明显9、如图所示，验电器A带上正电荷，B带上负电荷，用金属棒连接金属棒，则电子移动的方向及电流方向正确的是（）A．电子由A到B，电流由B到AB．电子由A到B，电流由A到BC．电子由B到A，电流由B到AD．电子由B到A，电流由A到B10、关于电流，下列说法正确的是（）A．电流是自由电子的定向移动形成的B．导体容易导电是因为其内部有大量的自由电子C．电流方向与正电荷定向移动的方向相同，与负电荷定向移动的方向相反D．导体中有电流，可以没有电源第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、物理学中的仪器、仪表在生产、生活中有着广泛的应用．在图中，茶壶（a图）相当于是一个，汽车油量表（b图）实际上是一只表．登山运动员用的高度计是由经重新标度后改造而成的．2、在“用电流表测电流”的实验中，某同学接成如图（a）所示的电路．当开关闭合后，两灯都发光，两个电流表的指针所指位置均为图（b）所示，则通过灯L2的电流为A，通过灯L1的电流为A．3、如图甲所示电路，当开关S闭合后，电流表的指针偏转如图乙所示，其中a电流表测量的是通过（选填“电源”、“L1”或“L2”）的电流，b电流表的读数应为A，则通过L2的电流为A。4、小灯泡的结构如图甲所示，按图乙中图连接能让完好的灯泡点亮。在“怎样两个小灯泡都亮起来”的活动中，小明采用如图丙所示的方法连接，结果两个灯泡都亮了。这时，灯的连接方式是5、一节新干电池的电压为伏，金属导体中的电流是由自由电子的定向移动形成的，自由电子带电（选填“正”或“负”），其定向移动方向与电路中的电流方向（选填“一致”或“相反”）．6、如图所示，小灯泡L和电阻R中电流I随电压U变化图像，若将它们并联接在电压为2V的电源两端时，电路中的总电流为A；若将它们串联接在电压为4V的电源两端时，电路中的总电流为A。7、在图所示的电路中，闭合开关S后，至少有一个电表发生变化，已知电路中只有一处故障，且发生在电阻R1或R2上。请写出两电表的变化情况及其对应的故障。、。8、让与丝绸摩擦过的玻璃棒靠近悬挂的通草小
