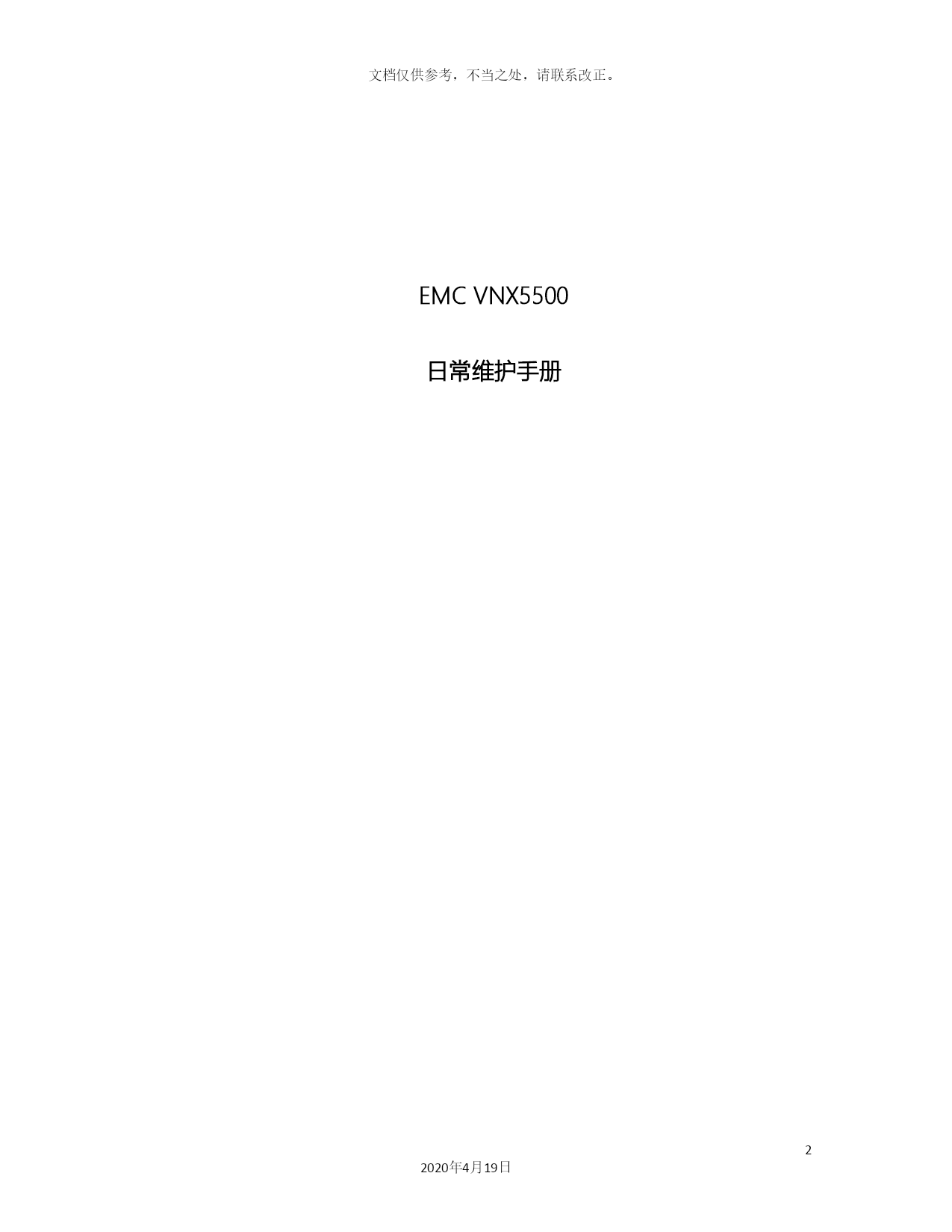

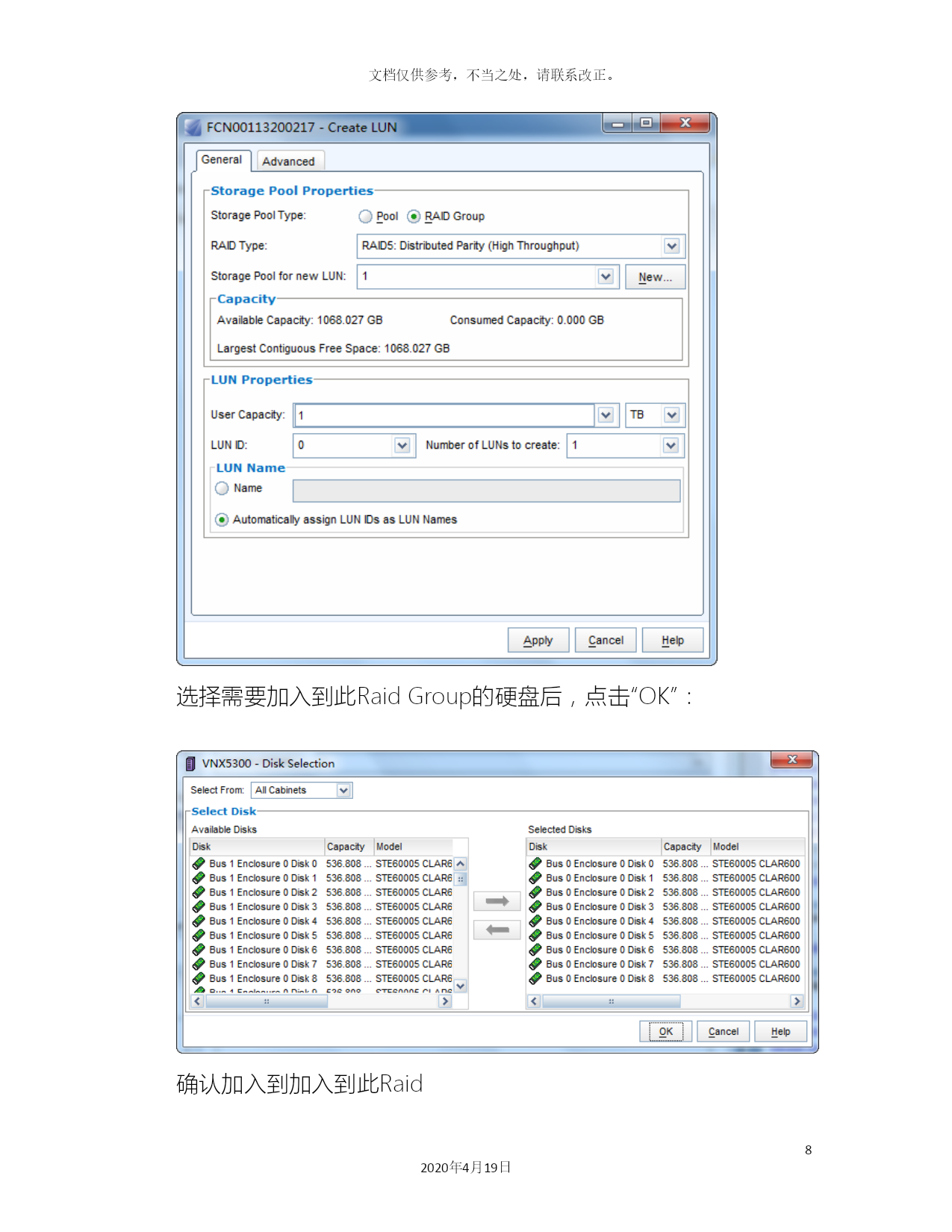

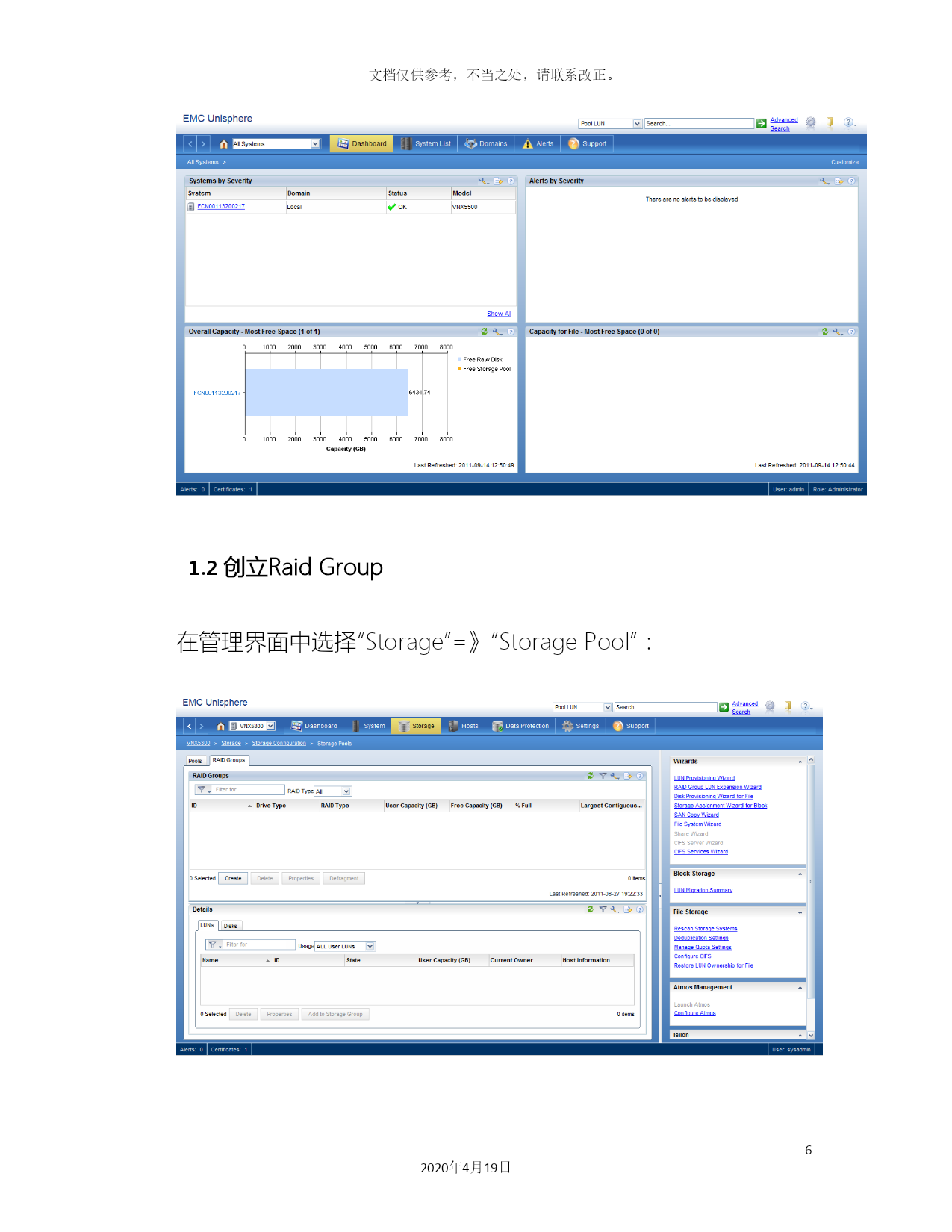

PAGE\*MERGEFORMAT252020年4月19日EMC-VNX5500日常维护手册文档仅供参考，不当之处，请联系改正。EMCVNX5500日常维护手册目录TOC\o"1-3"第一章VNX日常配置PAGEREF_Toc\h31.1登陆管理界面PAGEREF_Toc\h31.2创立RaidGroupPAGEREF_Toc\h41.3创立HotSparePAGEREF_Toc\h71.4创立LUNPAGEREF_Toc\h91.5创立StorageGroupPAGEREF_Toc\h111.6指派LUNPAGEREF_Toc\h141.7指派主机PAGEREF_Toc\h16第二章VNX日常管理和维护PAGEREF_Toc\h182.1开关机注意事项及详细步骤PAGEREF_Toc\h182.1.1开机前注意事项PAGEREF_Toc\h182.1.2关机前注意事项PAGEREF_Toc\h192.2日常健康检查PAGEREF_Toc\h192.3VNX报修PAGEREF_Toc\h20VNX日常配置登陆管理界面在IE窗口中输入EMC存储的地址：在弹出的窗口中输入帐号及密码即可登陆存储管理界面：（sysadmin/sysadmin）打开管理界面如下所示：创立RaidGroup在管理界面中选择“Storage”=》“StoragePool”：选择“RaidGroup”标签即可显示已经创立的RaidGroup：点击“新建”可创立新的RaidGroup:在创立RaidGroup窗口输入相应的参数：如RaidType等，然后点击“select”选择需要加入到此RaidGroup的硬盘：选择需要加入到此RaidGroup的硬盘后，点击“OK”：确认加入到加入到此RaidGroup的硬盘无误后，点击“应用”，在信息提示窗口点击“OK”完成RaidGroup的创立：在管理界面“storage”的“RaidGroup”标签界面中即可查看创立完成的RaidGroup信息：到此，RaidGroup创立操作完成。创立HotSpare创立HotSpare的步骤与RaidGroup大致类似，仅在配置其RaidGroup的类型时需要选择HotSpare类型。创立Hotspare：选择需要创立的Hotspare类型和磁盘，点击应用：完成Hotspare创立后的界面如下：到此，HotSpare的创立操作完成。创立LUN在完成RaidGroup的创立后，可在“Storage”中创立需要的Lun：选择“Storage”=》“Lun”=》“Luns”，在Luns界面即可查看已经创立完成的Lun信息：点击“新建”开始创立需要的Lun。在Lun的新建界面，输入需要创立的Lun的属性，如Lun所在的RaidType，UserCapacity等。在Advanced界面中，选择DefaultOwner为Auto。具体界面如下：创立完成的Lun信息如下：到此，RaidGroup上Lun的创立操作完成。创立StorageGroup按照用户的需求，创立一个StorageGroup。在“Storage”界面中，选择“storagegroup”后，点击“新建”：输入StorageGroupName后，点击“OK”即可完成Storagegroup的创立。点击“Storage”界面左侧的StoragesystemConnectivitystatus查看链路状态：对识别出来的链路做规整。编辑识别出来的链路，输入所属主机的名称及IP地址后，点击“OK”即可：对于其它同样属于此主机的链路，可编辑其属性，选择所属主机即可：编辑完成的链路状态如下：此状态即为链路正常的状态。指派LUN在storagegroups上右键SelectLUNs按照用户需求将需要加入此storagegroup的lun加入其中：将相应的LUN分到Storagegroup后的状况如下所示：指派主机选择storagegroup属性中的Hosts栏：选择需要挂接存储的主机后，点击“OK”：到此，即完成了存储上的配置。VNX日常管理和维护开关机注意事项及详细步骤开机前注意事项磁盘阵列在加电前，为确保磁盘柜散热和工作正常，请确认所有磁盘柜的每个槽位都已经插上硬盘和挡风板。开机前需确保――SPE或DPE至少要有一个正常工作的SP，每个DAE都至少要一块正常工作的
