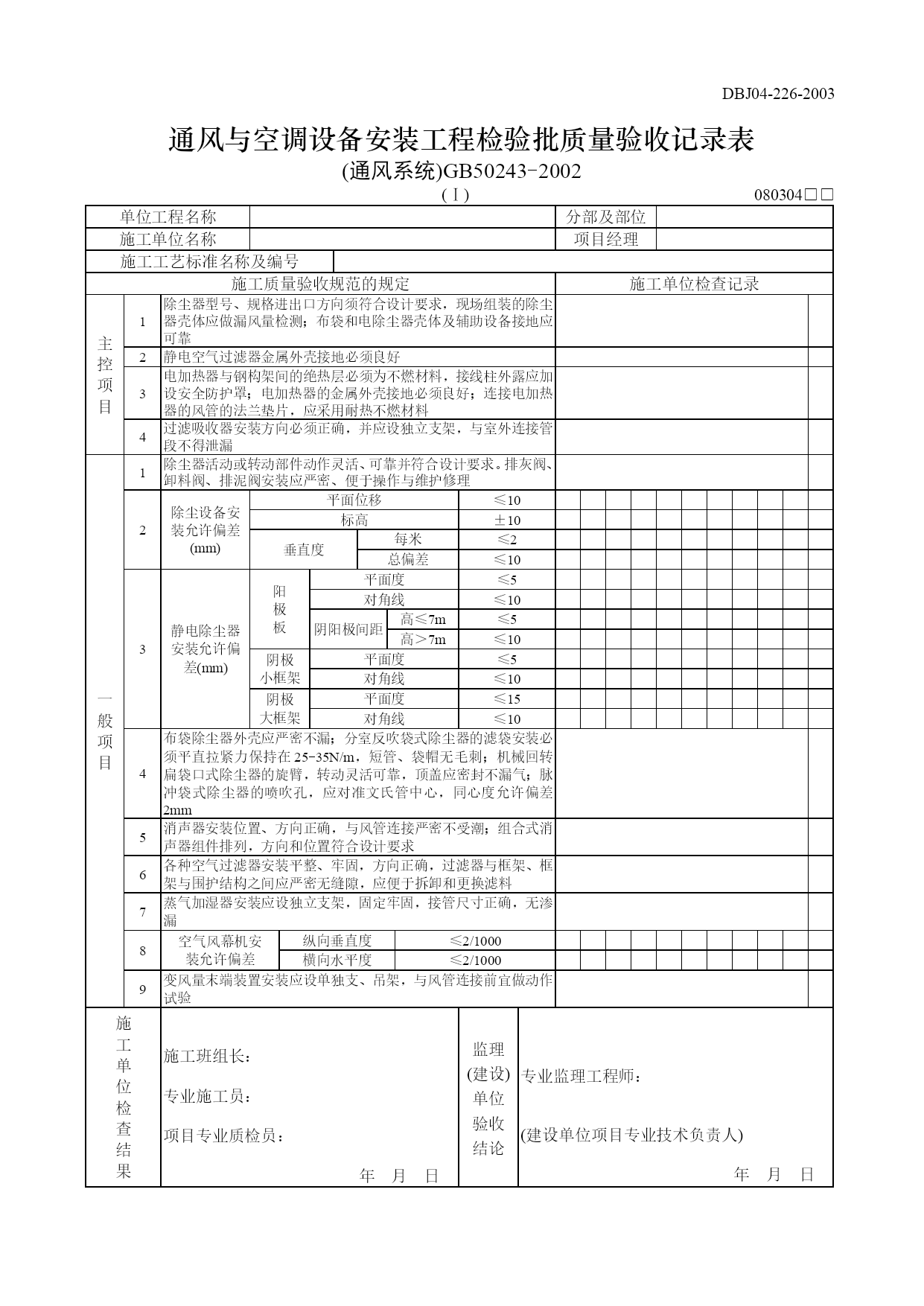

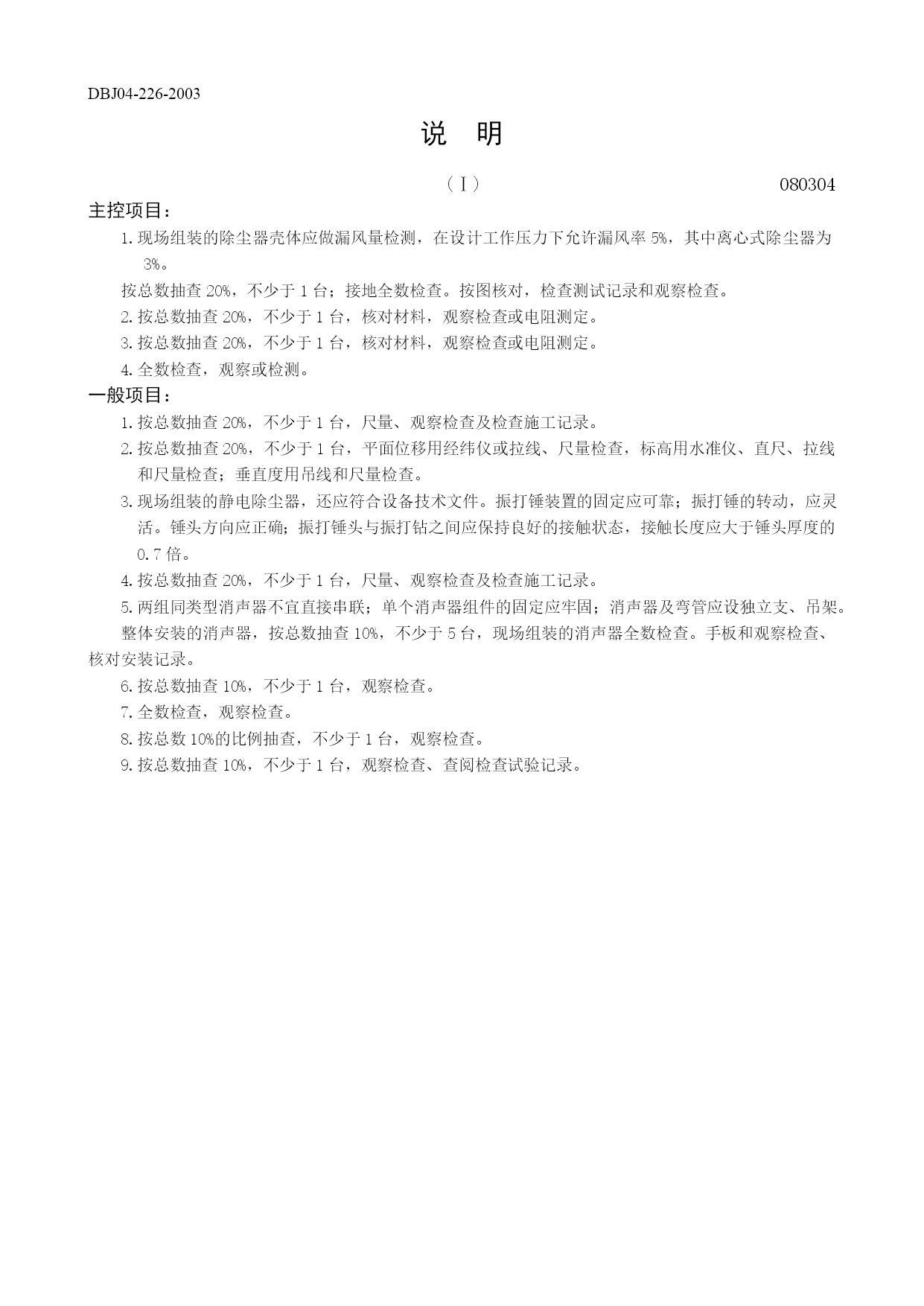

DBJ04-226-2003DBJ04-226-2003通风与空调设备安装工程检验批质量验收记录表(通风系统)GB50243-2002(Ⅰ)080304□□单位工程名称分部及部位施工单位名称项目经理施工工艺标准名称及编号施工质量验收规范的规定施工单位检查记录主控项目1除尘器型号、规格进出口方向须符合设计要求，现场组装的除尘器壳体应做漏风量检测；布袋和电除尘器壳体及辅助设备接地应可靠2静电空气过滤器金属外壳接地必须良好3电加热器与钢构架间的绝热层必须为不燃材料，接线柱外露应加设安全防护罩；电加热器的金属外壳接地必须良好；连接电加热器的风管的法兰垫片，应采用耐热不燃材料4过滤吸收器安装方向必须正确，并应设独立支架，与室外连接管段不得泄漏一般项目1除尘器活动或转动部件动作灵活、可靠并符合设计要求。排灰阀、卸料阀、排泥阀安装应严密、便于操作与维护修理2除尘设备安装允许偏差(mm)平面位移≤10标高±10垂直度每米≤2总偏差≤103静电除尘器安装允许偏差(mm)阳极板平面度≤5对角线≤10阴阳极间距高≤7m≤5高＞7m≤10阴极小框架平面度≤5对角线≤10阴极大框架平面度≤15对角线≤104布袋除尘器外壳应严密不漏；分室反吹袋式除尘器的滤袋安装必须平直拉紧力保持在25-35N/m，短管、袋帽无毛刺；机械回转扁袋口式除尘器的旋臂，转动灵活可靠，顶盖应密封不漏气；脉冲袋式除尘器的喷吹孔，应对准文氏管中心，同心度允许偏差2mm5消声器安装位置、方向正确，与风管连接严密不受潮；组合式消声器组件排列，方向和位置符合设计要求6各种空气过滤器安装平整、牢固，方向正确，过滤器与框架、框架与围护结构之间应严密无缝隙，应便于拆卸和更换滤料7蒸气加湿器安装应设独立支架，固定牢固，接管尺寸正确，无渗漏8空气风幕机安装允许偏差纵向垂直度≤2/1000横向水平度≤2/10009变风量末端装置安装应设单独支、吊架，与风管连接前宜做动作试验施工单位检查结果施工班组长：专业施工员：项目专业质检员：年月日监理(建设)单位验收结论专业监理工程师：(建设单位项目专业技术负责人)年月日说明(Ⅰ)080304主控项目：1.现场组装的除尘器壳体应做漏风量检测，在设计工作压力下允许漏风率5%，其中离心式除尘器为3%。按总数抽查20%，不少于1台；接地全数检查。按图核对，检查测试记录和观察检查。2.按总数抽查20%，不少于1台，核对材料，观察检查或电阻测定。3.按总数抽查20%，不少于1台，核对材料，观察检查或电阻测定。4.全数检查，观察或检测。一般项目：1.按总数抽查20%，不少于1台，尺量、观察检查及检查施工记录。2.按总数抽查20%，不少于1台，平面位移用经纬仪或拉线、尺量检查，标高用水准仪、直尺、拉线和尺量检查；垂直度用吊线和尺量检查。3.现场组装的静电除尘器，还应符合设备技术文件。振打锤装置的固定应可靠；振打锤的转动，应灵活。锤头方向应正确；振打锤头与振打钻之间应保持良好的接触状态，接触长度应大于锤头厚度的0.7倍。4.按总数抽查20%，不少于1台，尺量、观察检查及检查施工记录。5.两组同类型消声器不宜直接串联；单个消声器组件的固定应牢固；消声器及弯管应设独立支、吊架。整体安装的消声器，按总数抽查10%，不少于5台，现场组装的消声器全数检查。手板和观察检查、核对安装记录。6.按总数抽查10%，不少于1台，观察检查。7.全数检查，观察检查。8.按总数10%的比例抽查，不少于1台，观察检查。9.按总数抽查10%，不少于1台，观察检查、查阅检查试验记录。
