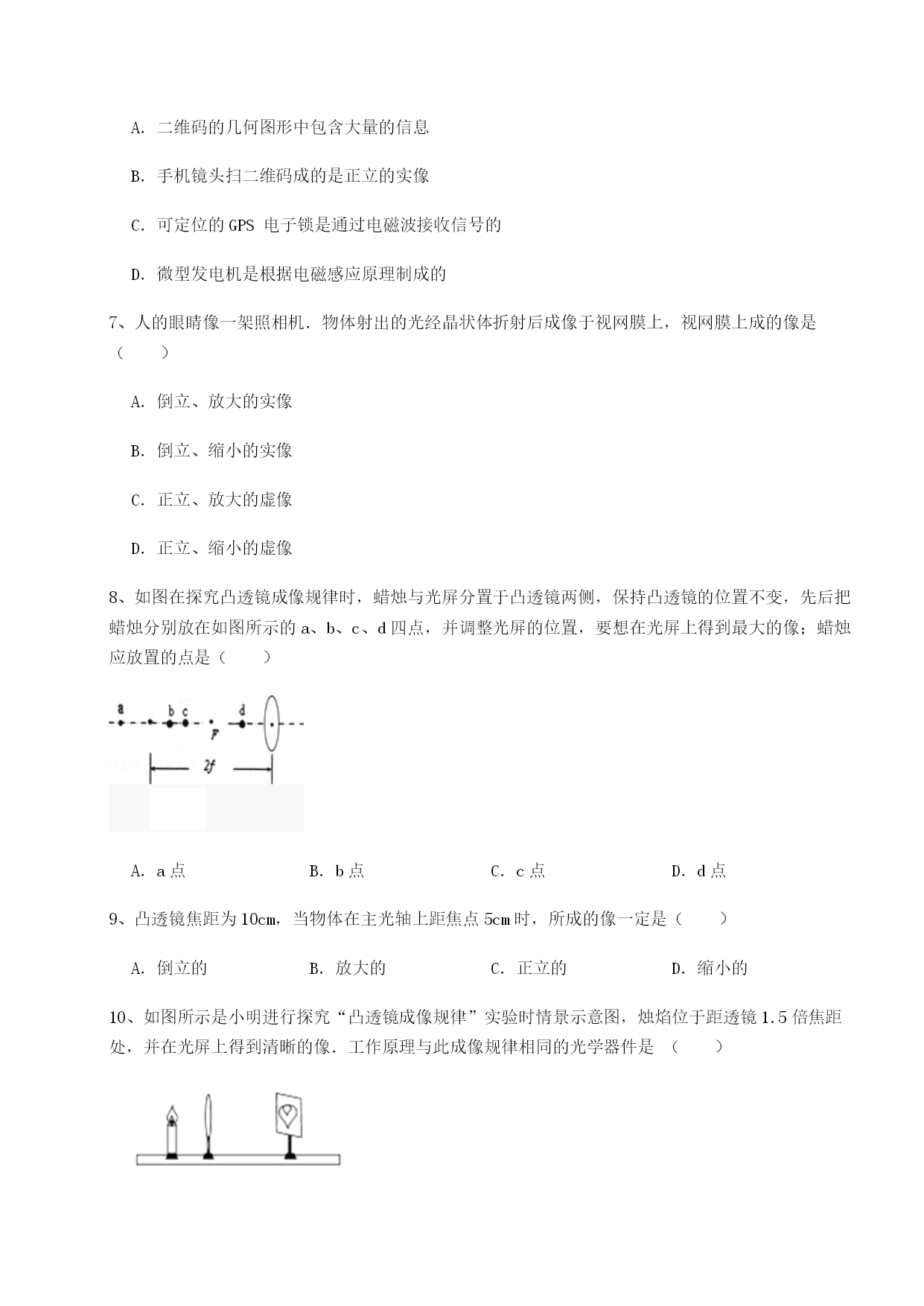

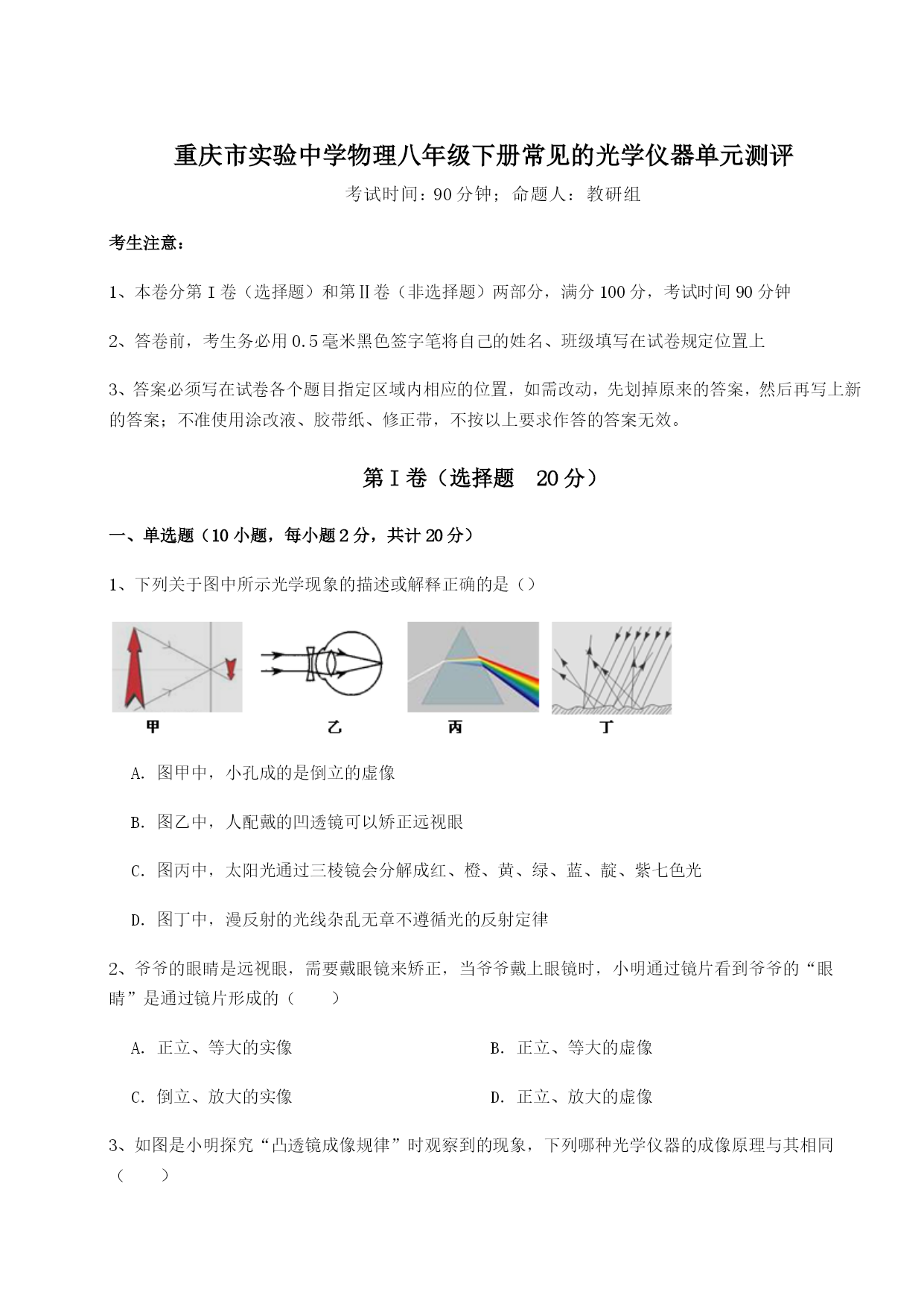

重庆市实验中学物理八年级下册常见的光学仪器单元测评考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、下列关于图中所示光学现象的描述或解释正确的是（）A．图甲中，小孔成的是倒立的虚像B．图乙中，人配戴的凹透镜可以矫正远视眼C．图丙中，太阳光通过三棱镜会分解成红、橙、黄、绿、蓝、靛、紫七色光D．图丁中，漫反射的光线杂乱无章不遵循光的反射定律2、爷爷的眼睛是远视眼，需要戴眼镜来矫正，当爷爷戴上眼镜时，小明通过镜片看到爷爷的“眼睛”是通过镜片形成的（）A．正立、等大的实像B．正立、等大的虚像C．倒立、放大的实像D．正立、放大的虚像3、如图是小明探究“凸透镜成像规律”时观察到的现象，下列哪种光学仪器的成像原理与其相同（）A．投影仪B．照相机C．放大镜D．近视眼镜4、用同一凸透镜在光具座上分别探究长短不同的甲、乙两物体的成像情况，甲物体比乙物体长些。实验时甲、乙两物体直立于光具座上，它们经凸透镜成像后，下列说法中正确的是（）A．若它们都成放大的实像，则甲的像一定比乙的像长B．若它们都成缩小的实像，则甲的像一定比乙的像长C．不论成放大还是缩小的实像，甲的像都一定比乙的像短D．不论成放大还是缩小的实像，甲的像都有可能比乙的像短5、在光具座的A点处放置一发光物体，从焦距f甲为5厘米、f乙为10厘米、f丙为20厘米的凸透镜中选择一个放置在如图所示的位置，在BC间移动光屏时可在光屏上得到清晰的像，则选择的凸透镜为（）A．甲B．乙C．甲、乙D．乙、丙6、如图甲所示，共享单车是应移动互联网和二维码的发展而产生的，它能无桩停靠、扫码取车，很好地解决人们出行最后“一公里”的问题．如图乙所示为某款共享单车科技含量最高的部分，就是可定位的GPS电子锁，电子锁能接收无线移动发来的开锁指令，驱动电机开锁．传动轴内有一台微型发电机，在骑行的时候，这个发电机能为车锁里面的电池充电．下列有关共享单车说法错误的是（）A．二维码的几何图形中包含大量的信息B．手机镜头扫二维码成的是正立的实像C．可定位的GPS电子锁是通过电磁波接收信号的D．微型发电机是根据电磁感应原理制成的7、人的眼睛像一架照相机．物体射出的光经晶状体折射后成像于视网膜上，视网膜上成的像是（）A．倒立、放大的实像B．倒立、缩小的实像C．正立、放大的虚像D．正立、缩小的虚像8、如图在探究凸透镜成像规律时，蜡烛与光屏分置于凸透镜两侧，保持凸透镜的位置不变，先后把蜡烛分别放在如图所示的a、b、c、d四点，并调整光屏的位置，要想在光屏上得到最大的像；蜡烛应放置的点是（）A．a点B．b点C．c点D．d点9、凸透镜焦距为10cm，当物体在主光轴上距焦点5cm时，所成的像一定是（）A．倒立的B．放大的C．正立的D．缩小的10、如图所示是小明进行探究“凸透镜成像规律”实验时情景示意图，烛焰位于距透镜1.5倍焦距处，并在光屏上得到清晰的像．工作原理与此成像规律相同的光学器件是（）A．照相机B．放大镜C．投影仪D．潜望镜第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、小明同学用焦距为10cm的凸透镜做“探究凸透镜成像规律”的实验，在实验过程中保持凸透镜的位置不变，请你根据所学知识回答下列问题．（1）小明一次将蜡烛、凸透镜、光屏放置在光具座上，并调整凸透镜和光屏的高度，使它们的中心跟蜡烛的中心大致在．（2）过了一段时间后，小明发现烛焰在光屏上的像偏高，若要使烛焰成像在光屏中心，只调节光屏，应将光屏向（选填“上”“下”）调节．（3）小明将蜡烛放在15cm的刻度线处，左右移动光屏，直到光屏上成清晰的倒立（选填“放大”“等大”“缩小”）的实像，（选填“照相机”“幻灯机”或“放大镜”）就是利用这一成像原理制成的．2、如图所示，小明用一个透镜观看书上的一个英文单词，他看到了两个字母“YS”的放大像．这个透镜是选填“凹”或“凸”）透镜，这种透镜对光线有（选填发散”或“会聚”）作用，利用这种透镜可制成视眼镜(填近或远)．3、一凸透镜的焦距是50cm，则用该透镜制作的眼镜的度数是．4、显微镜的物镜和目镜都是，标本通过物镜成一个、的像，目镜的作用相当于一个镜，把这个像再一次。因此显微镜的放大倍数
