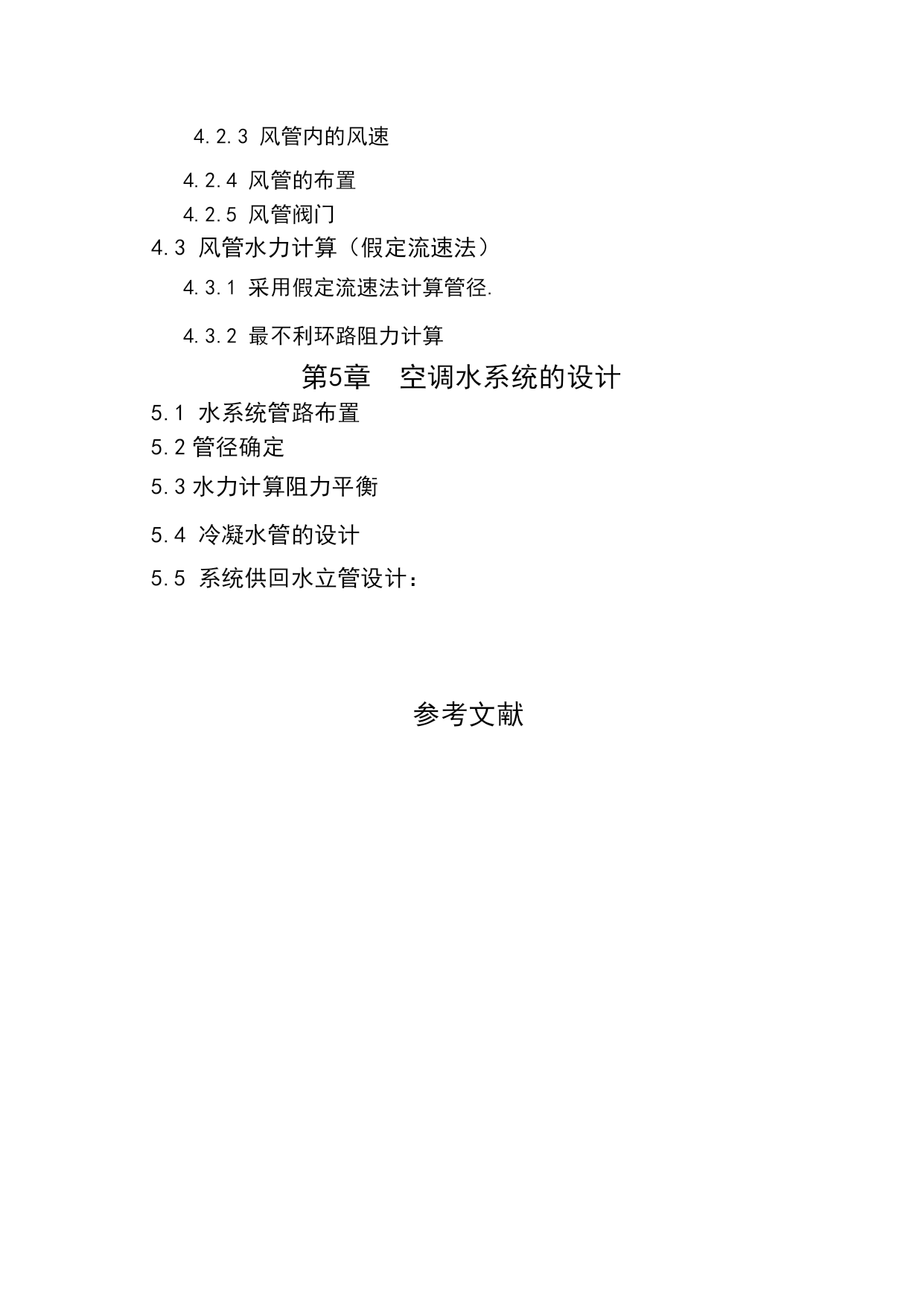

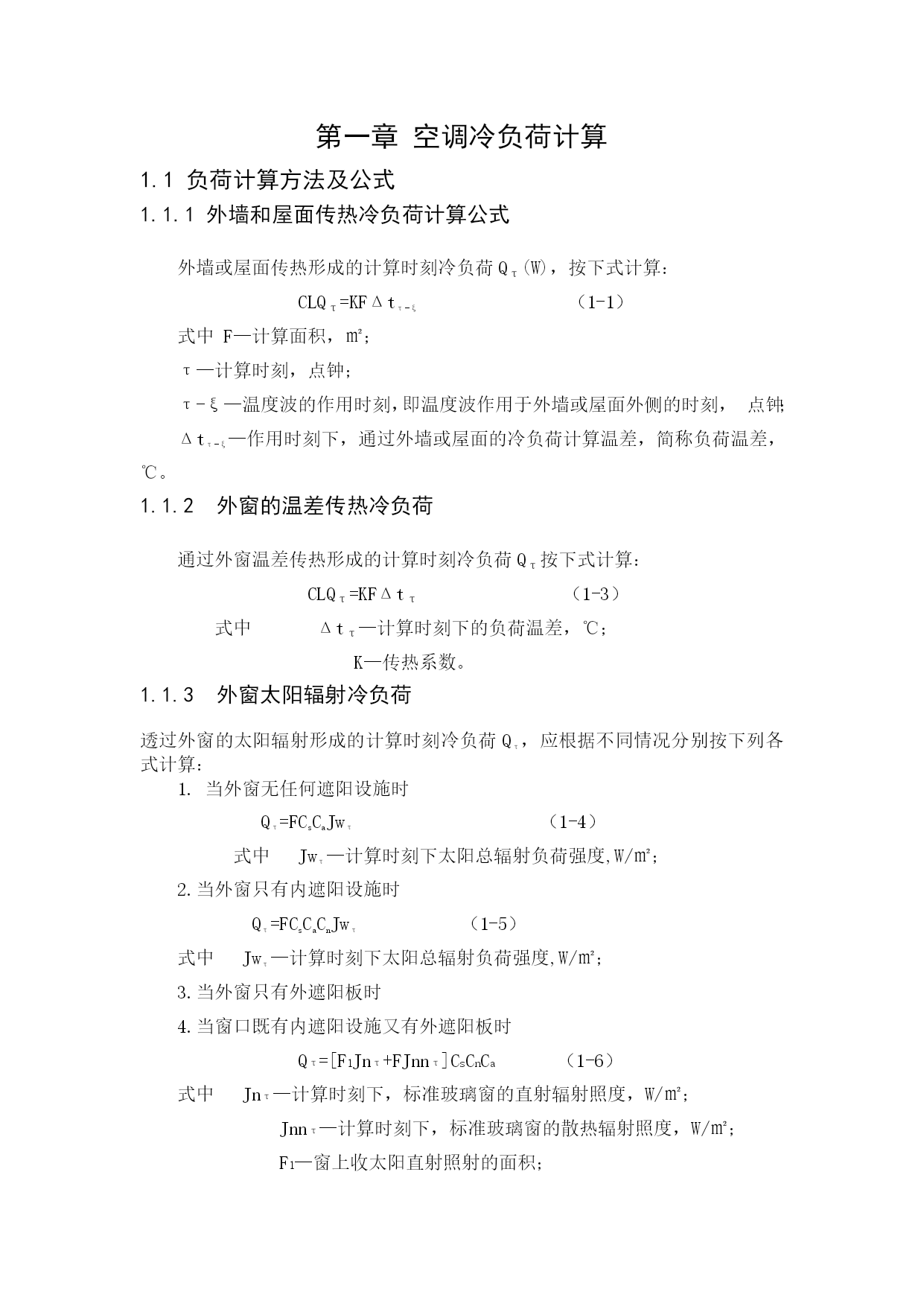

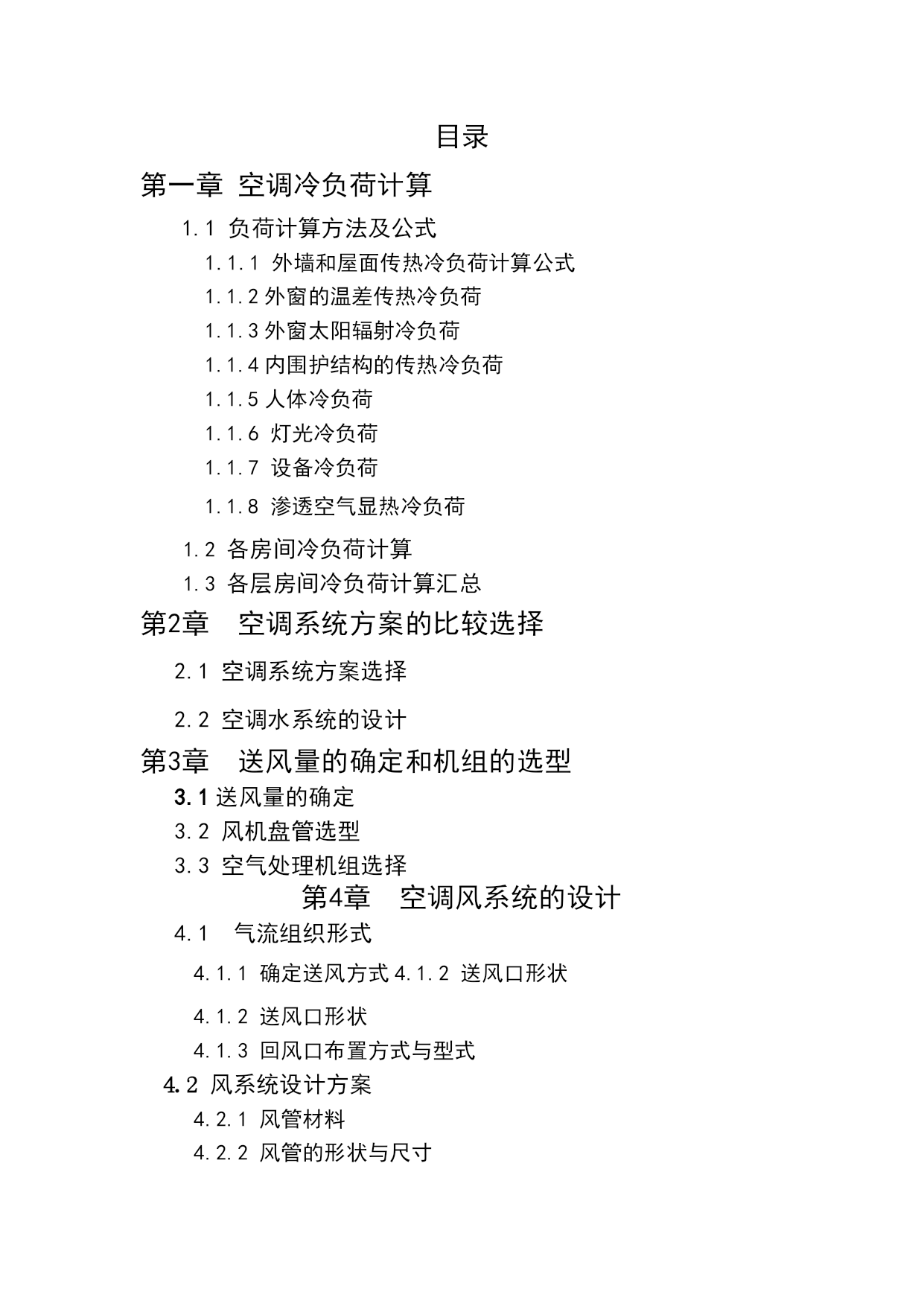

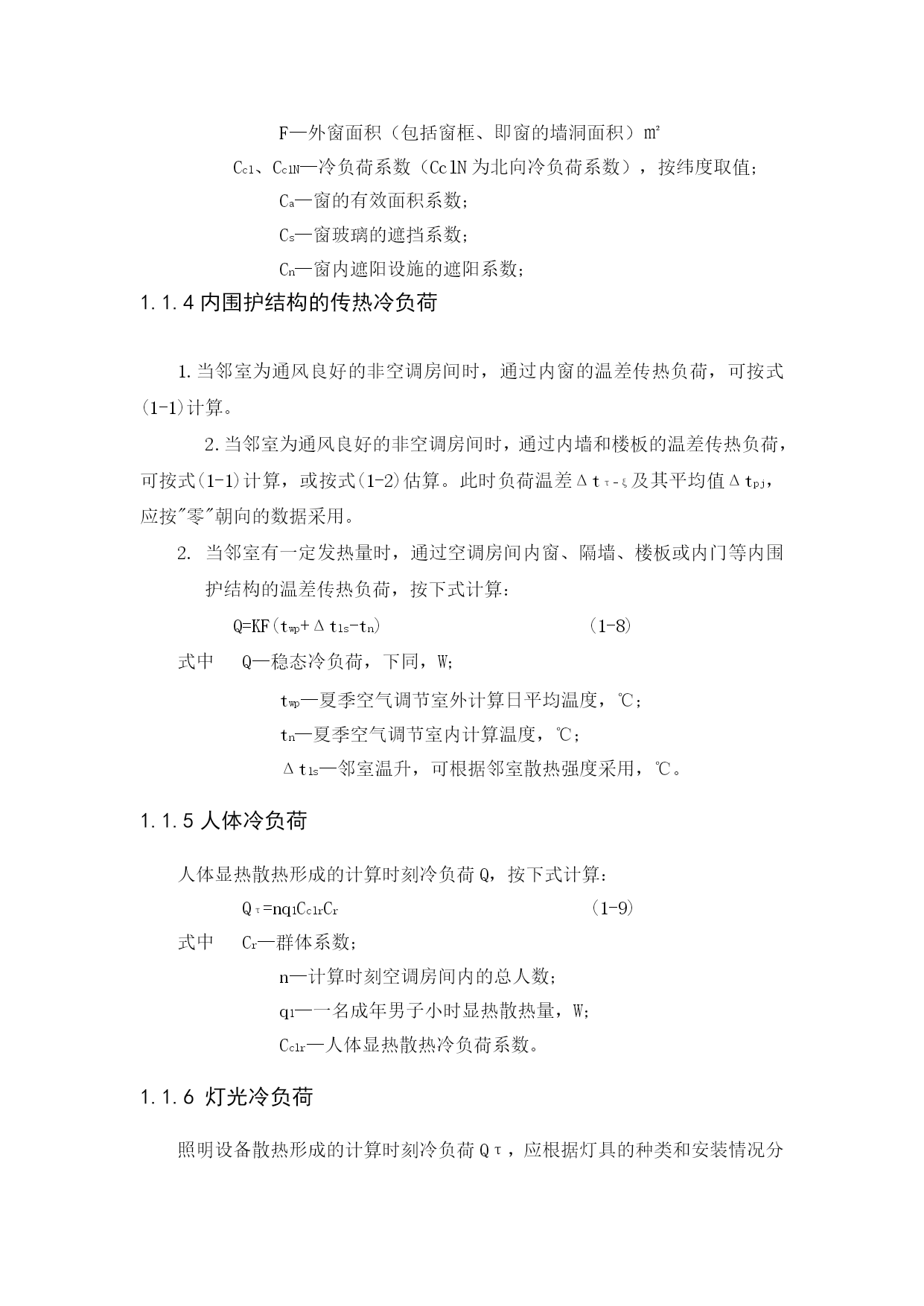

空气调节课程设计专业：建筑环境与能源应用工程目录空调冷负荷计算1.1负荷计算方法及公式1.1.1外墙和屋面传热冷负荷计算公式1.1.2外窗的温差传热冷负荷1.1.3外窗太阳辐射冷负荷1.1.4内围护结构的传热冷负荷1.1.5人体冷负荷1.1.6灯光冷负荷1.1.7设备冷负荷1.1.8渗透空气显热冷负荷1.2各房间冷负荷计算1.3各层房间冷负荷计算汇总空调系统方案的比较选择2.1空调系统方案选择2.2空调水系统的设计送风量的确定和机组的选型3.1送风量的确定3.2风机盘管选型3.3空气处理机组选择空调风系统的设计4.1气流组织形式4.1.1确定送风方式4.1.2送风口形状4.1.2送风口形状4.1.3回风口布置方式与型式4.2风系统设计方案4.2.1风管材料4.2.2风管的形状与尺寸4.2.3风管内的风速4.2.4风管的布置4.2.5风管阀门4.3风管水力计算（假定流速法）4.3.1采用假定流速法计算管径.4.3.2最不利环路阻力计算空调水系统的设计5.1水系统管路布置5.2管径确定5.3水力计算阻力平衡5.4冷凝水管的设计5.5系统供回水立管设计：参考文献第一章空调冷负荷计算1.1负荷计算方法及公式1.1.1外墙和屋面传热冷负荷计算公式外墙或屋面传热形成的计算时刻冷负荷Qτ(W)，按下式计算：CLQτ=KFΔtτ-ξ（1-1）式中F—计算面积，㎡；τ—计算时刻，点钟；τ-ξ—温度波的作用时刻，即温度波作用于外墙或屋面外侧的时刻，点钟；Δtτ-ξ—作用时刻下，通过外墙或屋面的冷负荷计算温差，简称负荷温差，℃。外窗的温差传热冷负荷通过外窗温差传热形成的计算时刻冷负荷Qτ按下式计算：CLQτ=KFΔtτ（1-3）式中Δtτ—计算时刻下的负荷温差，℃；K—传热系数。外窗太阳辐射冷负荷透过外窗的太阳辐射形成的计算时刻冷负荷Qτ，应根据不同情况分别按下列各式计算：当外窗无任何遮阳设施时Qτ=FCsCaJwτ（1-4）式中Jwτ—计算时刻下太阳总辐射负荷强度,W/㎡；2.当外窗只有内遮阳设施时Qτ=FCsCaCnJwτ（1-5）式中Jwτ—计算时刻下太阳总辐射负荷强度,W/㎡；3.当外窗只有外遮阳板时4.当窗口既有内遮阳设施又有外遮阳板时Qτ=[F1Jnτ+FJnnτ]CsCnCa（1-6）式中Jnτ—计算时刻下，标准玻璃窗的直射辐射照度，W/㎡；Jnnτ—计算时刻下，标准玻璃窗的散热辐射照度，W/㎡；F1—窗上收太阳直射照射的面积；F—外窗面积（包括窗框、即窗的墙洞面积）㎡Ccl、CclN—冷负荷系数（CclN为北向冷负荷系数），按纬度取值；Ca—窗的有效面积系数；Cs—窗玻璃的遮挡系数；Cn—窗内遮阳设施的遮阳系数；1.1.4内围护结构的传热冷负荷1.当邻室为通风良好的非空调房间时，通过内窗的温差传热负荷，可按式(1-1)计算。2.当邻室为通风良好的非空调房间时，通过内墙和楼板的温差传热负荷，可按式(1-1)计算，或按式(1-2)估算。此时负荷温差Δtτ-ξ及其平均值Δtpj，应按"零"朝向的数据采用。当邻室有一定发热量时，通过空调房间内窗、隔墙、楼板或内门等内围护结构的温差传热负荷，按下式计算：Q=KF(twp+Δtls-tn)(1-8)式中Q—稳态冷负荷，下同，W；twp—夏季空气调节室外计算日平均温度，℃；tn—夏季空气调节室内计算温度，℃；Δtls—邻室温升，可根据邻室散热强度采用，℃。1.1.5人体冷负荷人体显热散热形成的计算时刻冷负荷Q，按下式计算：Qτ=nq1CclrCr(1-9)式中Cr—群体系数；n—计算时刻空调房间内的总人数；q1—一名成年男子小时显热散热量，W；Cclr—人体显热散热冷负荷系数。1.1.6灯光冷负荷照明设备散热形成的计算时刻冷负荷Qτ，应根据灯具的种类和安装情况分别按下列各式计算：1.白只灯和镇流器在空调房间外的荧光灯Q=1000n1NXτ-T(1-10)2.镇流器装在空调房间内的荧光灯Q=1200n1NXτ-T(1-11)3.暗装在吊顶玻璃罩内的荧光灯Q=1000n0NXτ-T(1-12)式中N—照明设备的安装功率，kW；n0—考虑玻璃反射，顶棚内通风情况的系数，当荧光灯罩有小孔，利用自然通风散热于顶棚内时，取为0.5-0.6，荧光灯罩无通风孔时，视顶棚内通风情况取为0.6-0.8；n1—同时使用系数，一般为0.5-0.8；T—开灯时刻，点钟；τ-T—从开灯时刻算起到计算时刻的时间，h；Xτ-T—τ-T时间照明散热的
