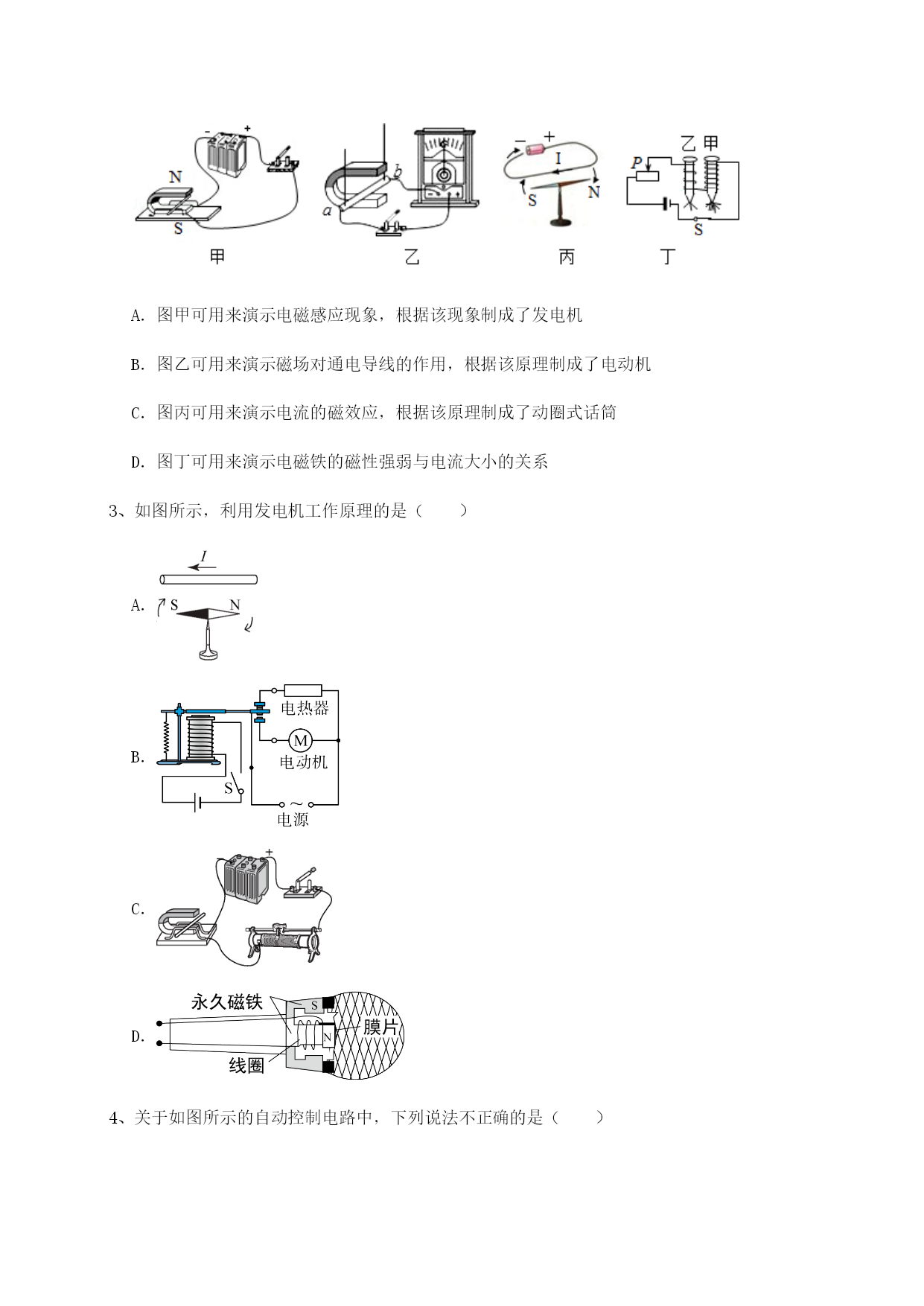

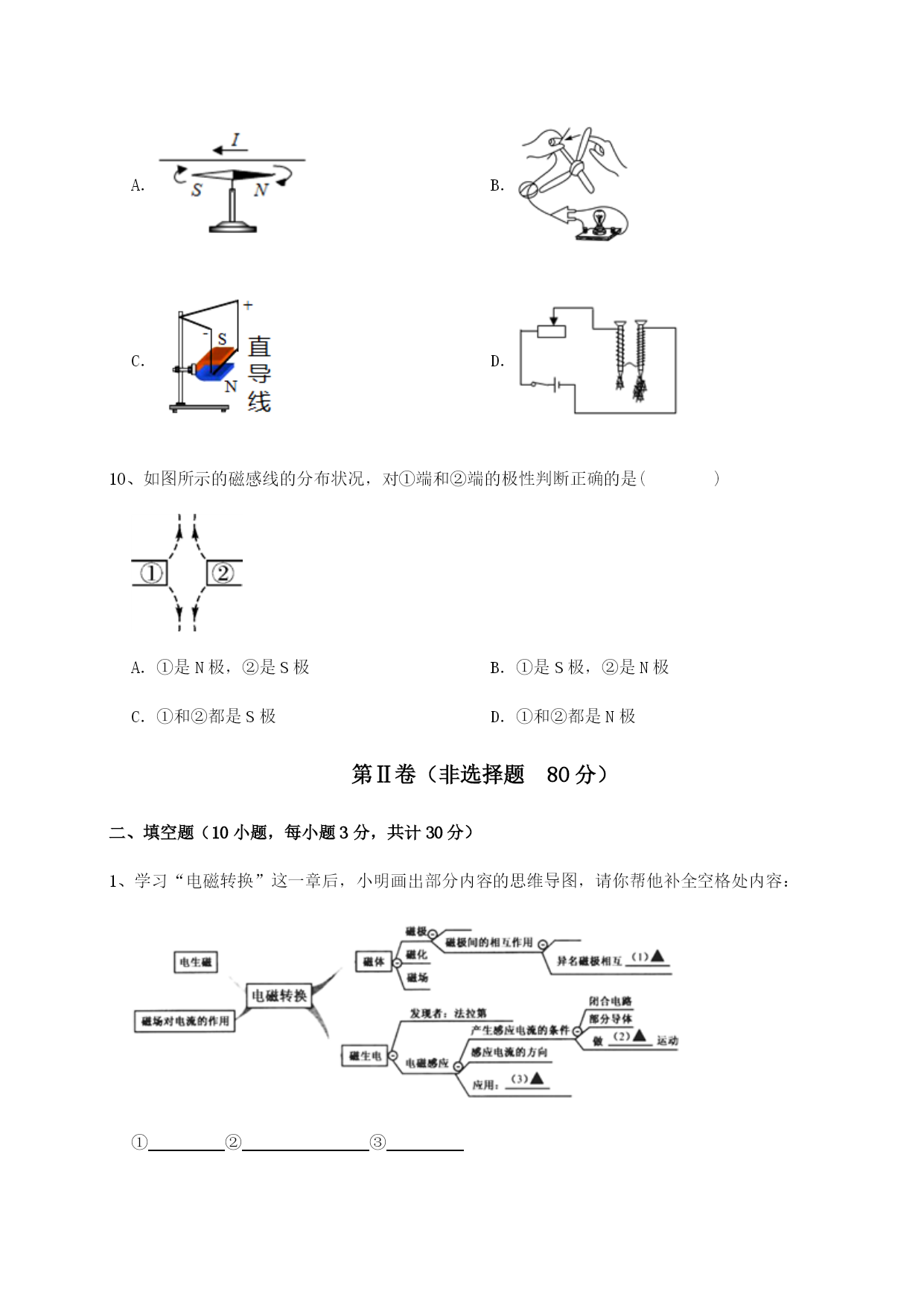

福建厦门市翔安第一中学北师大版物理九年级电磁现象章节训练考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示是一种温度自动报警器的原理图。制作水银温度计时，在玻璃管的两端分别封入一段金属丝、电池的两极分别与金属丝相连，当温度达到与电池正极相连的金属丝下端所指的温度时，电铃就响起来，发出报警信号下列说法正确的是（）A．温度计中的水银是绝缘体B．温度降低到74℃以下，电铃响C．电铃响时，电磁铁右端是N极D．电铃响且滑片P向左移动时，电磁铁磁性减弱2、如图所示的四个装置图可以演示不同的电磁现象，下列表述正确的是（）A．图甲可用来演示电磁感应现象，根据该现象制成了发电机B．图乙可用来演示磁场对通电导线的作用，根据该原理制成了电动机C．图丙可用来演示电流的磁效应，根据该原理制成了动圈式话筒D．图丁可用来演示电磁铁的磁性强弱与电流大小的关系3、如图所示，利用发电机工作原理的是（）A．B．C．D．4、关于如图所示的自动控制电路中，下列说法不正确的是（）A．是电动机的元件符号B．灯泡与电动机同时工作C．开关S闭合时，电铃响D．开光S断开时，灯泡亮5、下列作图，错误的是（）A．平面镜成像B．凸透镜对光线的作用C．静止在水平面上物体的受力D．磁体的磁场6、如图所示，是一款能发电的魔方充电器。转动魔方时它能发电，其原理是（）A．同种电荷相互排斥B．磁场对电流有力的作用C．电磁感应D．电流周围存在磁场7、如图所示，用导线、灵敏电流表组成闭合回路。选项中，用“○”示闭合电路中垂直于纸面方向放置的导线ab的横截面，当导线ab在磁场中沿虚线运动，灵敏电流表指针有明显偏转的是（）A．B．C．D．8、一通电螺线管中的电流方向和其周围磁感线的分布如图所示，其中正确的是（）A．B．C．D．9、如图是一台正在工作的电扇。下图四个实验能反映其工作原理的是（）A．B．C．D．10、如图所示的磁感线的分布状况，对①端和②端的极性判断正确的是()A．①是N极，②是S极B．①是S极，②是N极C．①和②都是S极D．①和②都是N极第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、学习“电磁转换”这一章后，小明画出部分内容的思维导图，请你帮他补全空格处内容：①②③2、在CES亚洲展会上，有一款“未来基因健身车”的自发电智能单车，如图所示，骑行时利用线圈在磁场中转动发电，发电的原理是，发电过程能转化为电能。该智能单车还能通过USB端口给手机充电，此吋智能单车在电路中属于（选填“电源”或“用电器”）。3、如图所示是扬声器的构造示意图，当线圈中有电流通过时线圈受到磁场力的作用而运动，这与（选填“电动机”或“发电机”）的工作原理相同，由于通过线圈的电流是（选填“直流”或“交流”）电，线圈就不断的来回振动，带动纸盆也来回振动，于是扬声器就发出了声音。4、某兴趣小组设计了一个力电综合装置，在轻质杠杆的左端点A，用竖直细线通过定滑轮与弹簧测力计相连，杠杆的右端点B，用细线悬挂一条形磁铁，在条形磁铁正下方的螺线管与电路相连，如图所示。开关闭合前，当弹簧测力计的示数为7.5N时，杠杆在水平位置平衡，已知OA∶OB=2∶3，不计绳重和摩擦。则条形磁铁的重力等于N；闭合开关S后，螺线管上端为（选填“N极”或“S极”），为了保持杠杆水平平衡，弹簧测力计的示数（选填“增大”“减小”或“不变”）。5、如图所示.用细线悬挂的磁体AB.磁极未知。当闭合电路开关S后,磁体的B端与通电螺线管左端相互排斥,则B端是磁体的极。断开开关S,磁体静止时,B端会指向地理的(选填“北方”或“南方”)。6、如图所示，是一款没有链条的混合动力电动自行车，骑行这种自行车时，骑手踩动脚踏板可以带动链接的发电机发电，这些电能可以存储在自行车的锂电池中，然后通过电动机驱动后轮是自行车前进，锂电池还可以为车灯供电。另外，由于鞍座设置在斜梁的拐臂上，因此重心低，骑起来非常平稳。请找出一个与前述情景相关的物理信息，并指出对应的物理知识。（不得与示例重复）示例：物理信息：鞍座设置在斜梁上的拐臂上；物理知识：降低重心物理信息：；物理知识：。7、如图所示是一种温度自动报警器的原
